Termostaty (zawory) piekarników gazowych Amica
Termostaty i zawory piekarników gazowych Amica regulują dopływ gazu, a w wielu wykonaniach współpracują również z termoparą zabezpieczającą przed wypływem gazu. Jeżeli płomień gaśnie, piekarnik przegrzewa się albo nie osiąga ustawionej temperatury, przed zakupem części trzeba rozróżnić usterkę zaworu od problemu z termoparą, palnikiem lub regulacją. Właściwy wariant dobiera się według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak działa termostat z zaworem w piekarniku gazowym Amica?
W części kuchni Amica regulacja temperatury piekarnika jest połączona z mechanicznym zaworem gazowym. Element steruje ilością gazu doprowadzanego do palnika, natomiast czujka umieszczona w komorze i połączona z korpusem cienką kapilarą reaguje na zmianę temperatury. Gdy wnętrze się nagrzewa, mechanizm powinien zmniejszyć płomień do poziomu przewidzianego dla danego wykonania. Po utracie ciepła zawór ponownie zwiększa przepływ.
Nie należy mylić takiego zespołu z elektrycznym termostatem stykowym ani elektronicznym czujnikiem temperatury. Mechanicznego zaworu termostatycznego nie da się miarodajnie sprawdzić zwykłym pomiarem rezystancji. O jego pracy wnioskuje się przede wszystkim z zachowania płomienia i temperatury podczas kontrolowanej próby, po wcześniejszym wykluczeniu problemów z palnikiem, dopływem gazu i zabezpieczeniem przeciwwypływowym.
Objawy, które mogą wskazywać na usterkę zaworu termostatycznego
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić? |
| Płomień gaśnie natychmiast po puszczeniu pokrętła | termopara nie znajduje się prawidłowo w płomieniu, zabrudzenie palnika, uszkodzona termopara, jej połączenie albo elektromagnes w zaworze | Jeżeli palnik zapala się tylko podczas mechanicznego wciskania pokrętła, problem dotyczy przede wszystkim układu podtrzymania płomienia, a nie regulacji temperatury przez kapilarę. |
| Piekarnik osiąga znacznie wyższą temperaturę niż ustawiona | wysunięta lub uszkodzona czujka, rozszczelniona albo załamana kapilara, zablokowany mechanizm zaworu, nieprawidłowa regulacja | Sprawny termostat powinien zmieniać wielkość płomienia wraz ze zbliżaniem się do temperatury zadanej. Brak reakcji wymaga kontroli całego układu czujka–kapilara–zawór. |
| Piekarnik nagrzewa się zbyt słabo | ograniczony dopływ gazu, zabrudzony palnik lub dysza, niewłaściwy rodzaj dyszy, problem z ciśnieniem gazu, nieprawidłowa regulacja płomienia albo zawór | Słaby płomień od początku próby bardziej wskazuje na zasilanie lub palnik. Prawidłowy duży płomień, który zbyt wcześnie przechodzi na minimum, może kierować diagnostykę w stronę termostatu. |
| Temperatura mocno się waha | niewłaściwe położenie czujki, uszkodzenie kapilary, niestabilny płomień, nieprawidłowy płomień minimalny lub duże straty ciepła przez drzwi | Wynik należy oceniać po rozgrzaniu piekarnika i podczas kilku zmian wielkości płomienia. Pojedynczy odczyt po otwarciu drzwi nie rozstrzyga o sprawności termostatu. |

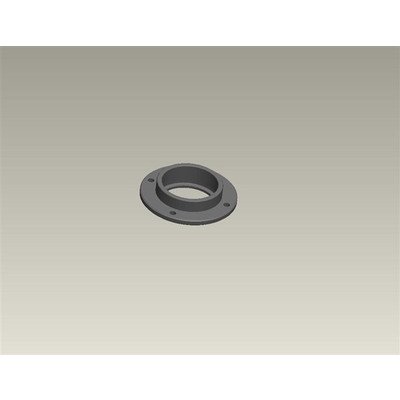

| Pokrętło obraca się nieprawidłowo albo zawór się zacina | uszkodzenie pokrętła, obsady, mocowania, trzpienia lub samego zaworu | Najpierw należy zdjąć pokrętło po ostygnięciu urządzenia i sprawdzić, czy nie jest pęknięte lub wyrobione. Nie wolno smarować wnętrza zaworu przypadkowym preparatem. |
Płomień gaśnie po puszczeniu pokrętła — termostat czy termopara?
Podczas zapalania wciśnięte pokrętło mechanicznie umożliwia dopływ gazu. Ogrzana płomieniem termopara wytwarza niewielkie napięcie podtrzymujące elektromagnes zabezpieczenia w zaworze. Po zgaśnięciu płomienia termopara stygnie, a zawór powinien zamknąć przepływ gazu.
Jeżeli płomień gaśnie po zwolnieniu pokrętła, warto sprawdzać układ w następującej kolejności:
- Sposób uruchamiania. Pokrętło musi być wciśnięte zgodnie z instrukcją konkretnego modelu. Jeżeli palnik nie zapalił się w przewidzianym czasie, trzeba zamknąć zawór i przewietrzyć komorę przed następną próbą.
- Położenie końcówki termopary. Powinna być stabilnie zamocowana w obszarze płomienia przewidzianym przez konstrukcję palnika. Odgięta czujka może pozostać zbyt chłodna mimo prawidłowego zapłonu.
- Stan palnika. Zabrudzone otwory mogą powodować, że płomień omija termoparę. Elementy czyści się dopiero po zamknięciu gazu i całkowitym ostygnięciu urządzenia, bez rozwiercania dyszy i otworów palnika.
- Połączenie termopary z zaworem. Poluzowanie, korozja lub uszkodzenie przewodu może przerwać obwód. Rodzaj połączenia zależy od wykonania urządzenia.
- Termopara i elektromagnes zaworu. Prawidłowe napięcie termopary nie potwierdza jeszcze sprawności elektromagnesu, a sam pomiar ciągłości przewodu nie pokazuje, czy czujnik wytwarza właściwy sygnał po ogrzaniu.
Pomiar napięcia termopary podczas działania palnika jest próbą wykonywaną w warunkach czynnej instalacji gazowej. Nie ma jednej wartości prawidłowej dla wszystkich termopar i zaworów Amica. Wynik należy porównać z dokumentacją serwisową właściwego wykonania, uwzględniając sposób połączenia i obciążenie czujnika.
Jak sprawdzić regulację temperatury bez demontażu zaworu?
Do wstępnej oceny przydaje się termometr piekarnikowy lub sonda przeznaczona do pracy w odpowiednim zakresie temperatur. Czujnik należy umieścić w środkowej części komory, bez kontaktu z blachą, ścianą, płomieniem ani czujką termostatu. Termometr bezdotykowy mierzy temperaturę powierzchni, dlatego nie zastępuje pomiaru temperatury powietrza w komorze.
Po uruchomieniu trzeba pozwolić piekarnikowi się rozgrzać i obserwować kilka kolejnych zmian płomienia. Istotne jest nie tylko maksimum temperatury, lecz także to, czy:
- płomień początkowo jest większy;
- zmniejsza się po zbliżeniu do nastawy;
- ponownie rośnie po spadku temperatury;
- pozostaje stabilny na ustawieniu minimalnym;
- temperatura po ustabilizowaniu nadal wyraźnie odbiega od nastawy.
Piekarnik i termometr mają bezwładność, a otwarcie drzwi powoduje chwilowy spadek temperatury. Z tego powodu pojedynczy pomiar nie stanowi podstawy do wymiany zaworu. Jeżeli płomień jest od początku żółty, kopcący, odrywa się od palnika albo pracuje nierównomiernie, najpierw należy sprawdzić palnik, dyszę, rodzaj gazu i warunki zasilania.
Regulacja płomienia minimalnego, ciśnienia, składu mieszanki lub nastaw zaworu jest pracą dla uprawnionego instalatora. Nie należy kręcić śrubami regulacyjnymi na próbę — zmiana przepływu może pogorszyć spalanie, rozregulować temperaturę lub spowodować gaśnięcie palnika.
Oględziny czujki i kapilary termostatu
Po zamknięciu dopływu gazu, odłączeniu zasilania elektrycznego i ostygnięciu kuchni można ocenić widoczne elementy bez rozłączania przewodów gazowych. Należy sprawdzić, czy czujka pozostaje w fabrycznym uchwycie oraz czy kapilara nie jest:
- ostro załamana lub zgnieciona;
- przecięta, przetarta albo nadpalona;
- wyrwana z korpusu zaworu lub czujki;
- poprowadzona przy ruchomych i bardzo gorących elementach inaczej niż fabrycznie.
Kapilara stanowi część szczelnego układu pomiarowego. Jej pęknięcia nie naprawia się przez lutowanie, zaciskanie ani skręcanie. Podczas montażu nowego zespołu nie wolno wykonywać ostrych zagięć ani prostować rurki wielokrotnie w tym samym miejscu.
Dostęp do zaworu i wymiana
Korpus termostatu gazowego znajduje się zwykle za pokrętłem sterującym piekarnikiem, w obrębie przedniego panelu lub kolektora gazowego. Czujka jest zamocowana w komorze, a kapilara przechodzi przez obudowę. Dokładna kolejność demontażu zależy od konstrukcji kuchni — w jednym modelu dostęp uzyskuje się po zdjęciu panelu sterowania, w innym potrzebne jest również odsunięcie urządzenia i demontaż osłony tylnej lub górnej.
Wymiana może obejmować odłączenie termopary, przewodu doprowadzającego gaz, wyjścia do palnika, mocowania korpusu oraz czujki z kapilarą. Przed demontażem trzeba zanotować przebieg kapilary i oznaczyć połączenia. Nowy element montuje się bez naprężeń, zachowując fabryczne uchwyty, osłony i promienie gięcia.
Opisane prace wymagają uprawnień do obsługi i naprawy urządzeń gazowych, doświadczenia, właściwych uszczelnień oraz przyrządów kontrolnych. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Po montażu uprawniony instalator powinien sprawdzić szczelność wszystkich rozłączanych połączeń, działanie zabezpieczenia przeciwwypływowego, stabilność płomienia i regulację temperatury. Szczelności nie wolno sprawdzać płomieniem.
Nie należy mostkować zabezpieczenia, blokować wciśniętego zaworu ani usuwać elektromagnesu podtrzymującego. Piekarnik, w którym po zgaśnięciu płomienia nadal wypływa gaz, musi pozostać wyłączony do czasu usunięcia usterki.
Jak dobrać termostat lub zawór gazowy Amica?

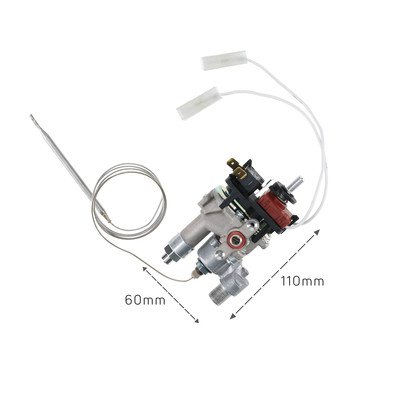

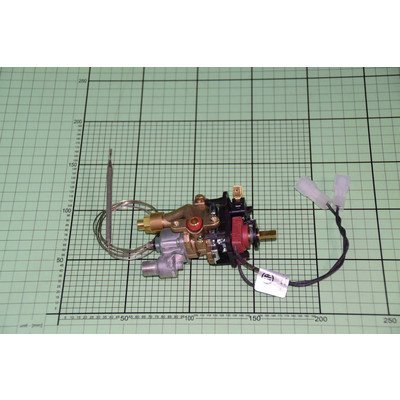

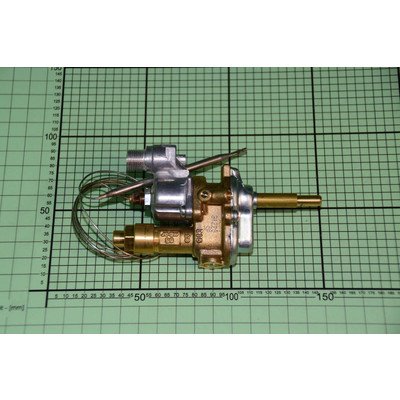

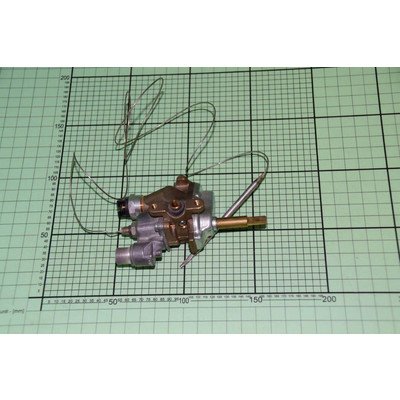

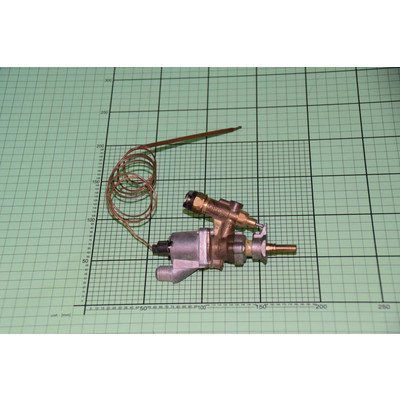

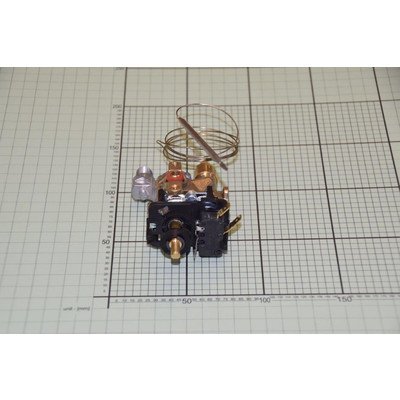

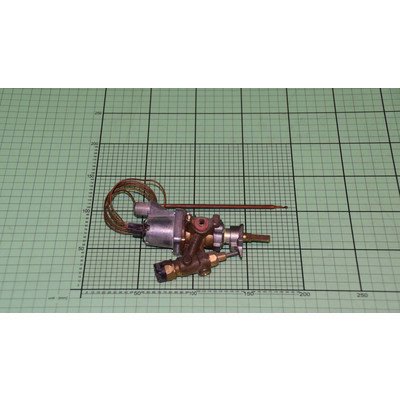

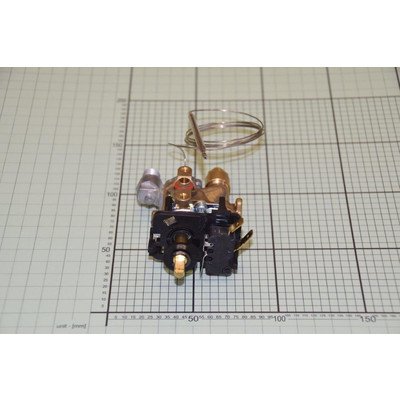

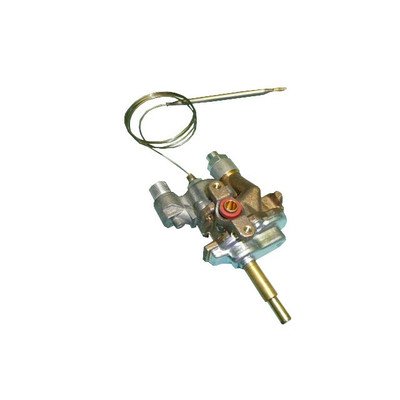

Podobny wygląd nie potwierdza zgodności. W tej grupie występują między innymi różne wykonania producentów podzespołów, oznaczenia rodzin zaworów, układy przyłączy, mocowania i położenia króćców. Symbole takie jak COPRECI, SABAF, GG4.2, GG4.3, GG5.3, COAX, 180/CO, 0,44 lub 0,50 należy traktować jako oznaczenia konkretnego wykonania, a nie dowód zamienności.
Przy porównaniu części istotne mogą być:
- numer oryginalny części Amica;
- układ i rodzaj przyłączy gazowych;
- sposób połączenia termopary;
- kształt, długość i położenie trzpienia pokrętła;

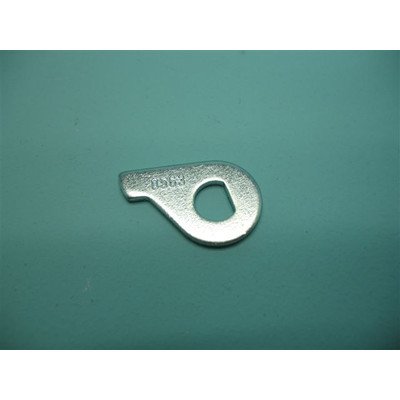

- rozstaw oraz rodzaj mocowania;
- długość i przebieg kapilary oraz wykonanie czujki;
- rodzaj gazu i wariant konstrukcyjny kuchni;
- elementy wymagające regulacji po montażu.
Do doboru przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny Amica. Dane należy przepisać z tabliczki znamionowej bez pomijania cyfr i końcówek. Numer wybity na starym zaworze warto podać dodatkowo, ale nie powinien zastępować identyfikacji całego urządzenia. Jeżeli piekarnik ma układ elektryczny zamiast gazowego zaworu termostatycznego, właściwy element może znajdować się w kategorii termostatów piekarników elektrycznych Amica albo czujników temperatury Amica.
FAQ — termostaty i zawory piekarników gazowych Amica
Czy gaśnięcie płomienia oznacza uszkodzony zawór?
Nie. Jeżeli płomień gaśnie po puszczeniu pokrętła, trzeba najpierw sprawdzić położenie i ogrzewanie termopary, czystość palnika oraz połączenie termopary. Dopiero po ich wykluczeniu podejrzewa się elektromagnes lub mechanizm zaworu.
Czy termostat gazowy można sprawdzić omomierzem?
Mechanicznego zaworu termostatycznego z czujką i kapilarą nie ocenia się na podstawie rezystancji. Wstępna próba polega na porównaniu rzeczywistej temperatury z nastawą oraz obserwacji, czy zawór odpowiednio zmienia wielkość płomienia.
Czy duża różnica między temperaturą ustawioną a zmierzoną potwierdza awarię?
Nie po jednym odczycie. Pomiar trzeba wykonać właściwym termometrem w środkowej części komory i obserwować kilka cykli po rozgrzaniu. Należy również wykluczyć nieprawidłowy płomień, zabrudzenie palnika, niewłaściwą dyszę oraz straty ciepła.
Czy można naprawić załamaną kapilarę termostatu?
Lekkie fabryczne łuki są prawidłowe, lecz zgnieciona, pęknięta lub rozszczelniona kapilara kwalifikuje zespół do wymiany. Nie należy jej lutować, zaciskać ani intensywnie prostować.
Czy po wymianie zaworu wystarczy uruchomić piekarnik?
Nie. Po rozłączeniu instalacji gazowej trzeba sprawdzić szczelność, zabezpieczenie przeciwwypływowe, zapłon, stabilność płomienia i regulację temperatury. Czynności te wykonuje osoba z odpowiednimi kwalifikacjami i wyposażeniem.
Dlaczego numer części i wygląd starego zaworu nie wystarczają?
W obrębie podobnych korpusów mogą występować inne przyłącza, trzpienie, kapilary, charakterystyki regulacji i warianty przeznaczone do różnych wykonań kuchni. Zgodność należy potwierdzić według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego Amica.
