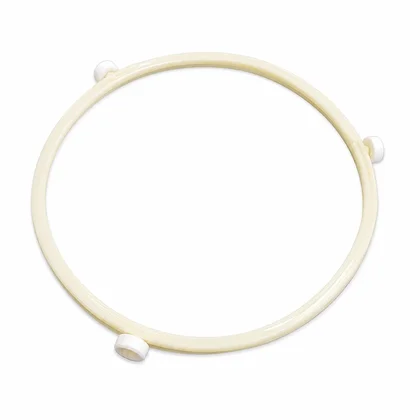

Wózek napędowy talerza do kuchenki mikrofalowej 190 mm

Opis i zastosowanie

Wózek napędowy talerza, nazywany także pierścieniem obrotowym, krzyżakiem obrotowym lub pierścieniem z rolkami, znajduje się na dnie komory kuchenki mikrofalowej pod szklanym talerzem. Rolki podtrzymują talerz i umożliwiają jego obrót po torze. Środkowa część wózka współpracuje z zabierakiem osadzonym na osi silnika talerza.

Ten model ma średnicę rozstawu rolek 190 mm. Numer części po usunięciu prefiksu źródłowego: 21016.

Objawy uszkodzenia

Wózek może wymagać wymiany, gdy:

• talerz obraca się nierówno, zatrzymuje się lub przeskakuje,
• podczas pracy słychać stukanie, tarcie albo okresowe zacięcia,
• talerz przesuwa się na boki lub nie leży stabilnie,
• rolki są pęknięte, zablokowane, odkształcone albo wypadają z mocowania,
• pierścień jest pęknięty lub brakuje jego części,
• talerz nie obraca się po prawidłowym ułożeniu wszystkich elementów.

Sam brak obrotu talerza nie potwierdza uszkodzenia wózka. Przyczyną może być także źle ułożony talerz, zabrudzenie pod rolkami, uszkodzony zabierak, silnik obrotu albo sterowanie urządzenia.

Diagnostyka krok po kroku

1. Wyjmij talerz i wózek. Sprawdź, czy talerz nie jest pęknięty, a jego dolne prowadzenie nie ma wyszczerbień. Jeżeli talerz jest uszkodzony, wymiana samego wózka nie usunie problemu.

1. Oczyść dno komory i tor rolek. Usuń zaschnięte resztki jedzenia, tłuszcz i drobiny znajdujące się pod pierścieniem. Po oczyszczeniu rolki powinny obracać się swobodnie, bez zacięć i wyczuwalnego tarcia. Jeżeli po czyszczeniu talerz obraca się prawidłowo, nie kupuj nowego wózka.

1. Sprawdź rolki oraz ramiona pierścienia. Każda rolka powinna być kompletna, osadzona na swoim trzpieniu i obracać się bez blokowania. Pęknięta rolka, złamane ramię, wyraźne odkształcenie lub wypadanie rolki oznacza uszkodzenie wózka i uzasadnia jego wymianę.

1. Sprawdź średnicę i środek części. Zmierz średnicę okręgu, po którym toczą się rolki. W tym modelu wynosi ona 190 mm. Porównaj także kształt i wymiary środkowego otworu lub prowadzenia z zabierakiem w kuchence. Sama średnica nie wystarcza do potwierdzenia zgodności.

1. Ułóż elementy prawidłowo. Połóż wózek na dnie komory, ustaw jego środek na zabieraku i umieść talerz na rolkach. Talerz powinien leżeć stabilnie, bez przechylania. Jeżeli po prawidłowym ułożeniu nadal nie obraca się, sprawdź zabierak. Pęknięty lub wytarty zabierak może ślizgać się na osi silnika i powodować objaw podobny do uszkodzenia wózka.

1. Sprawdź działanie napędu. Uruchom funkcję podgrzewania z naczyniem zawierającym wodę i obserwuj obrót talerza przez kilka sekund. Płynny obrót oznacza, że problemem było ułożenie, zabrudzenie lub uszkodzenie wózka. Jeżeli wózek i zabierak są sprawne, a napęd nie obraca talerza, przyczyną może być silnik, jego połączenia albo sterowanie. Dalszą diagnostykę elektryczną wykonuj wyłącznie według dokumentacji właściwej dla modelu urządzenia.

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Kiedy wymienić

Wymień wózek, gdy rolki są pęknięte, zablokowane lub nierówne, pierścień ma złamane elementy albo nie utrzymuje talerza w prawidłowym położeniu. Wymiana nie pomoże, jeżeli uszkodzony jest talerz, zabierak, silnik obrotu lub moduł sterujący. Nie kupuj części tylko dlatego, że talerz się nie obraca - najpierw usuń zabrudzenia i sprawdź ułożenie wszystkich elementów.

Jak wymienić

1. Odłącz kuchenkę od zasilania i poczekaj, aż komora ostygnie.
2. Wyjmij szklany talerz oraz stary wózek.
3. Umyj dno komory i wytrzyj je do sucha. Nie używaj urządzenia z piaskiem, szkłem ani innymi twardymi zanieczyszczeniami pod rolkami.
4. Porównaj nowy wózek ze starym: średnicę 190 mm, liczbę i położenie rolek, kształt środka oraz sposób prowadzenia na dnie komory.
5. Połóż nowy pierścień na dnie tak, aby wszystkie rolki znajdowały się na torze i nie były podwinięte.
6. Ustaw środek wózka na zabieraku napędu.
7. Połóż talerz właściwą stroną do góry i sprawdź ręcznie, czy obraca się bez zacięć oraz nadmiernego luzu.
8. Wykonaj krótki test z naczyniem zawierającym wodę. Sprawdź równy obrót, brak stukania i stabilne położenie talerza.

Nie wymienia się tu silnika ani zabieraka razem z wózkiem. Są to oddzielne elementy i wymagają osobnej diagnozy.

Dane techniczne

• Typ części: wózek napędowy talerza, pierścień obrotowy z rolkami, krzyżak obrotowy
• Zastosowanie: kuchenki mikrofalowe
• Producent: Domax
• Numer części: 21016
• Średnica rozstawu rolek: 190 mm
• Położenie: dno komory, pod szklanym talerzem
• Funkcja: podtrzymywanie talerza i umożliwienie jego obrotu

Dobór części

Przed zamówieniem porównaj starą część z fotografią i wymiarami produktu. Sprawdź średnicę toru rolek, średnicę talerza, liczbę rolek, ich sposób mocowania oraz kształt środkowego prowadzenia współpracującego z zabierakiem. W mikrofalówkach różniących się konstrukcją podobna średnica nie gwarantuje zgodności.

Jeżeli stary wózek nie ma oznaczenia, przygotuj zdjęcie części z góry i od spodu oraz pełne oznaczenie urządzenia z tabliczki znamionowej. Dla urządzeń różnych marek samo logo lub skrócony model nie zawsze wystarcza do dobrania wariantu.

FAQ

Czy brak obrotu talerza oznacza uszkodzony wózek?

Nie. Najpierw sprawdź ułożenie talerza i pierścienia, usuń zabrudzenia spod rolek oraz obejrzyj zabierak. Wózek wymień dopiero po potwierdzeniu pęknięcia, zablokowania lub odkształcenia.

Czy można wymienić tylko jedną rolkę?

Tylko wtedy, gdy konstrukcja części przewiduje wymianę pojedynczych rolek. Jeżeli rolki są zintegrowane z pierścieniem, wymienia się cały wózek.

Czy średnica 190 mm wystarczy do doboru części?

Nie. Oprócz średnicy porównaj kształt środka, liczbę i mocowanie rolek, średnicę talerza oraz sposób współpracy z zabierakiem.

Co sprawdzić, gdy nowy wózek nadal nie obraca talerza?

Sprawdź, czy talerz i pierścień są prawidłowo osadzone, czy rolki nie są zablokowane oraz czy zabierak nie jest pęknięty lub wytarty. Jeżeli te elementy są sprawne, dalszej diagnostyki silnika i sterowania powinien dokonać technik.
