Opis
Opis i zastosowanie

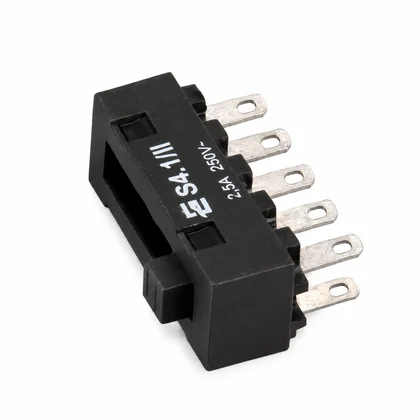

Wyłącznik suwakowy 3-pozycyjny S-4/1/II steruje obwodem elektrycznym w okapie Mastercook lub Fagor. W zależności od konstrukcji urządzenia może wybierać bieg wentylatora, pozycję wyłączenia albo inną funkcję przypisaną do poszczególnych styków. Jest montowany w panelu sterowania, za suwakiem dostępnym od strony użytkownika.
Numer części w publicznym opisie: 19038.
Objawy uszkodzenia
Uszkodzony przełącznik może powodować:
- brak reakcji okapu po przesunięciu suwaka;
- działanie tylko jednej pozycji albo jednego biegu;
- przerywaną pracę wentylatora lub oświetlenia;
- konieczność przesuwania suwaka w określone miejsce, aby urządzenie zadziałało;
- zacinanie się suwaka, brak zatrzaskiwania albo samoczynny powrót pozycji;
- ślady nadtopienia, poczerniałe styki, luźne konektory lub zapach spalenizny.
Sam brak pracy okapu nie potwierdza awarii wyłącznika. Przyczyną może być także brak zasilania, uszkodzony przewód, konektor, silnik wentylatora, kondensator, oświetlenie, moduł sterujący albo zablokowany wentylator.
Diagnostyka krok po kroku
- Sprawdź objaw i pozostałe funkcje. Ustal, czy nie działa cały okap, tylko wentylator, tylko oświetlenie czy jedna pozycja suwaka. Jeśli nie działa żadna funkcja, najpierw sprawdź zasilanie, wtyczkę, bezpiecznik i połączenia. Wymiana samego przełącznika może wtedy nie pomóc.
- Obejrzyj suwak i mocowanie. Po odłączeniu zasilania sprawdź, czy suwak porusza się płynnie, nie ociera o panel i prawidłowo zmienia pozycje. Pęknięty element prowadzący lub uszkodzone mocowanie może powodować objaw podobny do awarii przełącznika. W takim przypadku wymiana wyłącznika nie usunie problemu mechanicznego.
- Sprawdź przewody i konektory. Obejrzyj wsuwki, gniazda oraz izolację przewodów. Luźna wsuwka, nadpalony konektor albo przerwany przewód mogą odcinać zasilanie mimo sprawnego przełącznika. Zaśniedziałe lub luźne połączenie trzeba naprawić, a nie maskować wymianą części.
- Porównaj przełączanie styków. Technik lub elektryk powinien odłączyć przewody od wyłącznika i sprawdzić ciągłość między odpowiednimi stykami w każdej z trzech pozycji. Miejsce przyłożenia sond oraz oczekiwane połączenia muszą wynikać ze schematu właściwego dla konkretnego modelu okapu albo z oznaczeń starego elementu. Prawidłowy wynik to przejście tylko między stykami przewidzianymi dla danej pozycji. Brak przejścia tam, gdzie schemat przewiduje zamknięty obwód, przejście w niewłaściwej pozycji albo zmienny wynik podczas przesuwania suwaka wskazuje na uszkodzenie przełącznika lub jego połączenia.
- Sprawdź obwód za przełącznikiem. Jeżeli styki przełącznika działają prawidłowo, szukaj przyczyny dalej: w przewodach, silniku wentylatora, kondensatorze, oprawce, źródle światła albo module sterującym. Dobry wynik pomiaru wyłącznika nie potwierdza sprawności całego okapu.
Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami lub przeszkolony serwis.
Kiedy wymienić wyłącznik
Wymiana ma uzasadnienie, gdy przełącznik ma uszkodzoną obudowę, nie utrzymuje pozycji, jego styki są nadpalone lub pomiar wykonany według schematu potwierdza brak albo niewłaściwe przełączanie. Wymień także element, jeśli jego konektory są trwale przegrzane i nie zapewniają pewnego połączenia, po usunięciu przyczyny przeciążenia obwodu.
Nie kupuj wyłącznika tylko dlatego, że wentylator nie działa. Najpierw wyklucz brak zasilania, uszkodzenie przewodu, konektora, silnika, kondensatora, modułu sterującego i zablokowanie wentylatora. Nie zastępuj przełącznika mostkiem ani przypadkowym elementem o podobnym wyglądzie.
Jak wymienić
- Odłącz okap od zasilania i zabezpiecz go przed przypadkowym włączeniem.
- Zdemontuj tylko te filtry, osłony i części panelu, które zasłaniają przełącznik.
- Zrób zdjęcie ułożenia przewodów i oznacz ich położenie. Nie polegaj wyłącznie na kolorach przewodów.
- Odłącz konektory, chwytając za wsuwki, a nie za przewody. Jeśli konektor jest nadpalony lub luźny, usuń również przyczynę przegrzewania.
- Zwolnij zatrzaski albo śruby mocujące wyłącznik i wyjmij element bez wyginania panelu.
- Porównaj nowy przełącznik ze starym: oznaczenie S-4/1/II, trzy pozycje, liczbę i układ styków, sposób mocowania oraz położenie suwaka.
- Zamontuj nowy element w tej samej pozycji i podłącz przewody zgodnie ze zdjęciem oraz schematem urządzenia.
- Ułóż wiązkę tak, aby nie ocierała o suwak, ostre krawędzie ani obudowę wentylatora.
- Załóż osłony i filtry przed próbą pracy. Sprawdź wyłączenie, każdą pozycję suwaka, działanie wentylatora i oświetlenia oraz brak iskrzenia, nadmiernego grzania i nietypowych dźwięków.
W tym elemencie zwykle wymienia się sam przełącznik, ale ostateczny sposób naprawy zależy od konstrukcji panelu. Jeżeli wyłącznik jest częścią większego zespołu przełączników lub płytki, nie zastępuj całego zespołu pojedynczą częścią bez sprawdzenia schematu i mocowania.
Dane techniczne
- Typ części: wyłącznik suwakowy 3-pozycyjny.
- Oznaczenie części: S-4/1/II.
- Zastosowanie: panel sterowania okapu.
- Marka urządzenia: Mastercook / Fagor.
- Numer części: 19038.
- Położenie: panel sterowania, za elementem suwakowym.
Nie podano wymiarów, obciążalności styków ani szczegółowego układu wyprowadzeń. Nie należy dobierać zamiennika na podstawie samej liczby pozycji.
Dobór części
Porównaj oznaczenie starego wyłącznika, liczbę pozycji, liczbę i układ styków, długość oraz kształt suwaka, sposób mocowania i wymiary obudowy. Odczytaj pełne dane z tabliczki znamionowej okapu oraz numer części ze starego elementu. W urządzeniach Mastercook przygotuj pełny model, kod wyrobu i numer fabryczny, jeśli są podane. W przypadku urządzenia Fagor odczytaj pełne oznaczenie modelu i numer identyfikacyjny z tabliczki.
Podobny wygląd, taki sam rozstaw konektorów lub trzy pozycje nie potwierdzają zgodności. Różna kolejność styków może spowodować, że okap nie uruchomi się albo będzie załączał niewłaściwy obwód. Jeśli nie można odczytać oznaczeń, porównaj zdjęcie starej części, zdjęcie złączy i pełne dane urządzenia przed zakupem.
FAQ
Czy trzy pozycje oznaczają trzy biegi okapu?
Nie zawsze. Wyłącznik ma trzy pozycje, ale funkcja każdej z nich zależy od sposobu podłączenia w konkretnym okapie. Może obsługiwać biegi wentylatora, wyłączenie albo inny obwód.
Czy brak światła oznacza uszkodzenie tego przełącznika?
Nie. Przyczyną może być źródło światła, oprawka, przewód, konektor, zasilacz lub moduł sterujący. Wyłącznik wymienia się dopiero po sprawdzeniu obwodu i przełączania jego styków.
Czy można wyczyścić przełącznik zamiast go wymienić?
Zewnętrzny mechanizm można oczyścić po odłączeniu zasilania. Nie rozbieraj zamkniętego przełącznika, jeśli nie masz pewności, że po naprawie zachowa właściwe przełączanie i bezpieczne parametry. Nadpalony, luźny lub uszkodzony mechanicznie element wymień.
Czy można sprawdzić wyłącznik zwykłym multimetrem?
Tak, ale pomiar wykonuje się po odłączeniu przewodów i zasilania, a wynik interpretuje według schematu konkretnego okapu. Sam sygnał dźwiękowy miernika nie wystarcza, ponieważ nie pokazuje, czy styki przełączają właściwe obwody w odpowiednich pozycjach.
