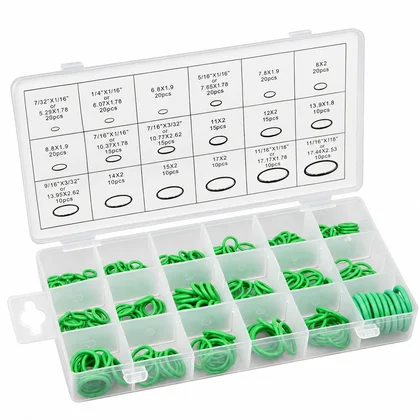

Zestaw o-ringów do klimatyzacji 270 szt.

Opis i zastosowanie

Zestaw o-ringów do klimatyzacji Domax zawiera 270 uszczelek w różnych rozmiarach. O-ringi służą do uszczelniania rozłącznych połączeń w instalacjach klimatyzacji i układach chłodniczych, między innymi przewodów, złączek, zaworów serwisowych oraz króćców. Kod części po normalizacji: 24086.

O-ring pracuje w gnieździe połączenia i po skręceniu jest dociskany między współpracującymi powierzchniami. Uszczelka musi mieć właściwą średnicę wewnętrzną oraz przekrój. Sam fakt, że pierścień można założyć na króciec, nie potwierdza poprawnego doboru.

Objawy uszkodzenia uszczelki

Zużyty lub źle dobrany o-ring może powodować:

• spadek wydajności chłodzenia albo stopniową utratę czynnika chłodniczego,
• ślady oleju lub zabrudzenia przy złączu,
• nieszczelność ujawniającą się po rozłączeniu i ponownym skręceniu połączenia,
• spłaszczoną, stwardniałą, popękaną albo przeciętą uszczelkę,
• wyciek po naprawie przewodu, zaworu, sprężarki lub innego elementu instalacji.

Objaw nie wskazuje jednak od razu na uszkodzony o-ring. Nieszczelność może wynikać także z pęknięcia przewodu, uszkodzenia gniazda, zarysowania króćca, niewłaściwego skręcenia połączenia albo nieszczelności innego elementu układu.

Diagnostyka krok po kroku

1. Zlokalizuj nieszczelność. Obejrzyj połączenia, przewody, zawory i okolice sprężarki. Ślad oleju przy złączu wskazuje miejsce wymagające dokładniejszej kontroli, ale nie potwierdza jeszcze, że przyczyną jest sam o-ring.

1. Sprawdź połączenie bez rozłączania instalacji. Oceń, czy złącze nie jest przekrzywione, poluzowane, pęknięte albo mechanicznie uszkodzone. Jeżeli uszkodzone jest gniazdo lub króciec, wymiana pierścienia nie usunie nieszczelności.

1. Rozłącz połączenie zgodnie z procedurą serwisową. Po odzyskaniu czynnika przez osobę z odpowiednimi uprawnieniami obejrzyj uszczelkę. O-ring spłaszczony, twardy, popękany, rozciągnięty, przecięty lub zdeformowany kwalifikuje się do wymiany.

1. Dobierz rozmiar. Zmierz średnicę wewnętrzną oraz grubość starego pierścienia suwmiarką albo porównaj go z rozmiarami w organizerze. Nie rozciągaj uszczelki podczas pomiaru. Za mały o-ring może pęknąć lub nie wypełnić gniazda, a za duży może zostać ścięty przy wsuwaniu złącza.

1. Sprawdź materiał. O-ring musi być przeznaczony do konkretnego czynnika chłodniczego i oleju stosowanego w układzie. Nie dobieraj pierścienia wyłącznie po kolorze. Jeżeli materiał uszczelki z zestawu albo wymagania urządzenia nie są zgodne, wybierz część o potwierdzonej odporności chemicznej.

1. Oceń powierzchnie uszczelniające. Usuń zabrudzenia i sprawdź, czy w gnieździe nie ma opiłków, korozji, rowków ani ostrych krawędzi. Uszkodzona powierzchnia może zniszczyć nowy o-ring i wymaga naprawy albo wymiany współpracującego elementu.

1. Podejmij decyzję. Wymień o-ring, gdy jest zużyty, po rozłączeniu połączenia lub gdy jego rozmiar i materiał są prawidłowo dobrane. Nie kupuj zestawu tylko z powodu słabego chłodzenia - najpierw trzeba ustalić miejsce nieszczelności i wykluczyć uszkodzenie przewodu, złącza, zaworu lub innego podzespołu.

Kiedy wymienić, a kiedy szukać innej przyczyny

Wymiana zestawu ma sens, gdy potrzebujesz nowej uszczelki do rozłączanego połączenia, stary pierścień jest uszkodzony albo połączenie zostało otwarte. O-ringów nie należy ponownie stosować po rozłączeniu, ponieważ mogą być już odkształcone i nie zapewnią szczelności.

Sama wymiana o-ringu nie pomoże, gdy nieszczelność powoduje pęknięty przewód, zarysowany króciec, uszkodzone gniazdo, niewłaściwie dobrane połączenie albo błąd montażu. Jeżeli po założeniu nowej uszczelki nadal występuje wyciek, nie zakładaj kolejnego pierścienia bez sprawdzenia tych elementów.

Jak wymienić o-ring

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Rozłączanie instalacji klimatyzacyjnej lub chłodniczej może odbywać się dopiero po prawidłowym odzyskaniu czynnika przez uprawnioną osobę. Po rozłączeniu:

1. Usuń stary o-ring bez rysowania gniazda. Nie używaj ostrego noża ani wkrętaka.
2. Oczyść gniazdo oraz powierzchnie styku z zabrudzeń i pozostałości starego oleju.
3. Porównaj nowy pierścień ze starym pod względem średnicy i przekroju.
4. Delikatnie posmaruj o-ring olejem odpowiednim dla danego czynnika i układu, jeśli wymaga tego procedura serwisowa.
5. Osadź uszczelkę bez skręcania i rozciągania. Nie wciskaj jej na siłę na ostre krawędzie.
6. Połącz elementy osiowo, aby nie przeciąć pierścienia, i dokręć połączenie zgodnie z dokumentacją urządzenia.
7. Po zakończeniu prac wykonaj kontrolę szczelności oraz sprawdź, czy objaw ustąpił.

Dane techniczne

• Typ części: zestaw o-ringów, uszczelki gumowe do połączeń klimatyzacji.
• Producent: Domax.
• Kod części: 24086.
• Liczba sztuk: 270.
• Rozmiary: różne, przeznaczone do doboru do konkretnego połączenia.
• Zastosowanie: instalacje klimatyzacji i układy chłodnicze.
• Położenie: połączenia przewodów, złączek, zaworów i króćców, zależnie od konstrukcji urządzenia.
• EAN części: nie podano.

Dobór części

Przed zakupem porównaj kod 24086, producenta Domax, liczbę elementów oraz zawartość zestawu. Najważniejsze są jednak średnica wewnętrzna, przekrój, materiał uszczelki i odporność na czynnik chłodniczy oraz olej używany w konkretnym układzie. W przypadku części do klimatyzatora lub urządzenia chłodniczego sprawdź pełny model z tabliczki znamionowej i dokumentację serwisową. Sama marka urządzenia nie potwierdza zgodności.

Nie zastępuj o-ringu przypadkową uszczelką o podobnym kolorze. Przy połączeniach klimatyzacji różnica w wymiarze lub materiale może spowodować ponowny wyciek, nawet jeśli montaż przebiegnie bez widocznych problemów.

FAQ

Czy o-ring można użyć ponownie?
Nie. Po rozłączeniu połączenia zastosuj nowy pierścień, ponieważ stary może być odkształcony, stwardniały lub uszkodzony.

Czy nieszczelność zawsze oznacza uszkodzony o-ring?
Nie. Przyczyną może być także przewód, króciec, gniazdo, zawór, zabrudzenie lub niewłaściwe skręcenie połączenia.

Jak dobrać rozmiar z zestawu?
Porównaj średnicę wewnętrzną i przekrój starego pierścienia z elementami w organizerze. Nie dobieraj uszczelki wyłącznie na podstawie koloru lub średnicy zewnętrznej.

Czy zestaw pasuje do każdego klimatyzatora?
Nie. Zgodność zależy od wymiaru, materiału, czynnika chłodniczego, oleju i konstrukcji konkretnego połączenia. Przed montażem sprawdź wymagania urządzenia.

Czy wymiana o-ringu wymaga obsługi czynnika chłodniczego?
Tak, jeżeli trzeba otworzyć obieg czynnika. Odzyskanie czynnika, ponowne napełnienie i kontrolę szczelności wykonuje osoba z odpowiednimi uprawnieniami.
