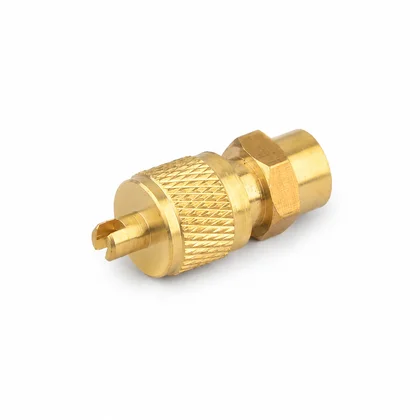

Zawór do napełniania Schrader bez rurki 6 mm do układów chłodniczych

Opis i zastosowanie

Zawór do napełniania typu Schrader tworzy przyłącze serwisowe w układzie chłodniczym lodówki, zamrażarki lub innego urządzenia chłodniczego. Umożliwia podłączenie wyposażenia serwisowego podczas odzysku czynnika, próżniowania, kontroli szczelności i napełniania układu. Zawór montuje się na rurce układu, najczęściej w pobliżu sprężarki lub w miejscu przewidzianym przez konstrukcję urządzenia.

Jest to wersja bez rurki, przeznaczona do rurki o średnicy 6 mm. Wbudowany zaworek Schradera zamyka przyłącze po odłączeniu wyposażenia serwisowego. Kapturek zabezpieczający ogranicza ryzyko zabrudzenia i pomaga utrzymać szczelność przyłącza.

Objawy uszkodzenia

Uszkodzony zawór serwisowy może powodować:

• powolną utratę czynnika chłodniczego w miejscu zaworu;
• ślady oleju lub zabrudzenia przy korpusie, wkładzie zaworowym albo połączeniu z rurką;
• brak możliwości utrzymania próżni po prawidłowym przygotowaniu układu;
• nieszczelność po odłączeniu węża serwisowego;
• uszkodzony, brakujący albo niedokręcony kapturek;
• mechaniczne odkształcenie korpusu lub przyłącza.

Sam objaw słabego chłodzenia, długiej pracy sprężarki albo wzrostu temperatury w komorze nie potwierdza uszkodzenia zaworu. Przyczyną może być także nieszczelność w innym miejscu, uszkodzenie sprężarki, niedrożność układu lub problem z innym elementem obiegu chłodniczego.

Możliwe przyczyny problemu

Przed wymianą zaworu trzeba odróżnić jego nieszczelność od innych usterek:

• zabrudzony albo uszkodzony wkład Schradera;
• uszkodzony kapturek lub jego uszczelnienie;
• pęknięcie albo odkształcenie korpusu zaworu;
• nieszczelne połączenie zaworu z rurką 6 mm;
• pęknięta, przetarta lub skorodowana rurka w innym miejscu;
• nieszczelność filtra odwadniacza, sprężarki, parownika lub skraplacza;
• niedrożność przewodu albo kapilary;
• nieprawidłowo wykonane wcześniejsze lutowanie lub naprawa.

Diagnostyka krok po kroku

1. Oględziny przyłącza. Odłącz urządzenie od zasilania i sprawdź korpus, wkład zaworu, kapturek oraz miejsce połączenia z rurką. Prawidłowy wynik to brak pęknięć, śladów oleju, korozji i odkształceń. Ślady oleju lub zabrudzenia przy zaworze wskazują na miejsce wymagające próby szczelności, ale nie są samodzielnym dowodem, że nieszczelny jest właśnie wkład.

1. Kontrola kapturka. Sprawdź, czy kapturek ma nieuszkodzoną uszczelkę i daje się prawidłowo dokręcić. Luźny albo pęknięty kapturek może powodować utratę szczelności przyłącza. Jeśli korpus i wkład są sprawne, wymiana samego kapturka lub uszczelki może wystarczyć.

1. Kontrola wkładu Schradera. Technik serwisu sprawdza, czy wkład nie jest zabrudzony, zablokowany lub mechanicznie uszkodzony. Jeżeli nieszczelność pochodzi wyłącznie z wymiennego wkładu, nie trzeba wymieniać całego korpusu. Jeżeli uszkodzony jest korpus, połączenie z rurką albo gniazdo wkładu, potrzebna jest wymiana całego zaworu.

1. Kontrola rurki i mocowania. Sprawdź, czy zawór jest przeznaczony do rzeczywistej średnicy rurki oraz czy połączenie nie jest pęknięte, przesunięte lub odkształcone. Rurka o innej średnicy albo zawór w wersji z rurką nie są zamiennikami tej wersji tylko dlatego, że mają taki sam typ przyłącza serwisowego.

1. Próba szczelności układu. Po naprawie technik wykonuje próbę szczelności odpowiednią dla danego czynnika i konstrukcji układu. Wynik prawidłowy to brak oznak ucieczki czynnika oraz utrzymanie wymaganych warunków próby. Nieszczelność utrzymująca się mimo wymiany zaworu oznacza konieczność dalszego sprawdzenia przewodów i pozostałych elementów obiegu.

1. Kontrola po przygotowaniu układu. Po usunięciu nieszczelności układ jest opróżniany z powietrza i wilgoci, a następnie napełniany właściwym czynnikiem przez wyposażenie serwisowe. Jeżeli po naprawie urządzenie nadal nie chłodzi, nie należy ponownie wymieniać zaworu bez sprawdzenia pozostałych elementów układu.

Kiedy wymienić, a kiedy nie kupować części

Wymiana zaworu jest uzasadniona, gdy korpus jest pęknięty, połączenie z rurką jest nieszczelne, gniazdo wkładu jest uszkodzone albo zawór ma niewłaściwy rozmiar lub wykonanie. Przed zakupem porównaj wersję bez rurki, średnicę 6 mm i sposób mocowania.

Nie kupuj tego zaworu wyłącznie dlatego, że lodówka słabo chłodzi, sprężarka pracuje bez przerwy albo w komorze rośnie temperatura. Najpierw trzeba potwierdzić nieszczelność lub uszkodzenie przyłącza. Jeżeli problem dotyczy samego wkładu lub kapturka, wymiana całego zaworu może być niepotrzebna. Jeżeli próba szczelności wskazuje inne miejsce, zakup tego elementu nie usunie usterki.

Jak wymienić

Wymiana wymaga dostępu do rurki układu chłodniczego i odpowiedniego przygotowania obiegu. Technik odzyskuje czynnik, zabezpiecza otwarte przewody przed wilgocią i zanieczyszczeniami, usuwa uszkodzony zawór, a następnie montuje nowy element przeznaczony do rurki 6 mm. Połączenie wykonuje zgodnie z konstrukcją zaworu i rurki, bez przegrzewania korpusu oraz wkładu zaworowego.

Po zamontowaniu trzeba sprawdzić stabilność połączenia, wykonać próbę szczelności, usunąć powietrze i wilgoć z układu, napełnić go właściwym czynnikiem oraz zamontować kapturek. Po uruchomieniu urządzenia należy skontrolować szczelność przyłącza, pracę sprężarki i osiąganie prawidłowej temperatury. Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Dane techniczne

• Typ części: zawór do napełniania typu Schrader;
• Zastosowanie: serwisowe układy chłodnicze lodówek, zamrażarek i podobnych urządzeń;
• Wykonanie: bez rurki;
• Średnica rurki: 6 mm;
• Producent: Domax;
• Numer części: 24056;
• Kod produktu: 24056.

Dobór części

Przed zamówieniem porównaj oznaczenie części, średnicę rurki, wersję zaworu oraz sposób montażu. Sprawdź, czy potrzebujesz zaworu bez rurki, a nie wersji z dołączoną rurką. Sama obecność przyłącza Schradera nie potwierdza zgodności, ponieważ zawory mogą różnić się średnicą, długością rurki, konstrukcją korpusu i sposobem połączenia.

W przypadku urządzeń chłodniczych dobór części serwisowej powinien uwzględniać pełne oznaczenie urządzenia z tabliczki znamionowej oraz miejsce montażu starego zaworu. Zdjęcie przyłącza z widoczną rurką i miarką ułatwia ocenę wersji części.

FAQ

Czy zawór Schradera służy tylko do napełniania układu?
Nie. Przyłącze służy także do odzysku czynnika, próżniowania i wykonywania czynności serwisowych wymagających dostępu do obiegu chłodniczego.

Czy zawór bez rurki pasuje do każdej rurki?
Nie. Ta wersja jest przeznaczona do rurki o średnicy 6 mm. Trzeba również sprawdzić sposób mocowania i miejsce montażu.

Czy słabe chłodzenie oznacza uszkodzony zawór?
Nie. Słabe chłodzenie może wynikać także z innej nieszczelności, niedrożności układu, problemu ze sprężarką lub innej usterki obiegu chłodniczego.

Czy można wymienić zawór bez odzyskania czynnika?
Nie. Otwarcie układu chłodniczego wymaga odzysku czynnika, zabezpieczenia przewodów, próby szczelności i ponownego przygotowania układu przez uprawnionego technika.
