Części do zmywarek Amica ZWV 613
Części do zmywarki Amica ZWV 613 dobiera się po pełnym oznaczeniu urządzenia, nie tylko po nazwie modelu. Przy braku grzania, odpompowania, mycia, poboru wody lub szczelności najpierw wyklucz filtr, wąż, przewody i elementy zabezpieczające, a dopiero potem zamawiaj pompę, grzałkę, hydrostat, moduł lub uszczelkę.
Zakres modelu Amica ZWV 613
Kategoria dotyczy części zamiennych do zmywarek Amica z rodziny ZWV 613. Oznaczenie może obejmować różne wykonania urządzenia, dlatego sama nazwa „ZWV 613” nie wystarcza do potwierdzenia zgodności. W dokumentacji producenta występują między innymi warianty ZWV 613WM oraz ZWV 613SM2. Różnice mogą dotyczyć wiązki przewodów, modułu, pompy, elementu grzejnego, drzwi, koszy, mocowań lub wyposażenia.
Model ZWV 613WM jest zmywarką wolnostojącą o szerokości około 60 cm, z dwoma koszami, dwoma ramionami natryskowymi, filtrem wieloczęściowym i zabezpieczeniem przeciwzalaniowym. Te informacje pomagają zawęzić poszukiwania, ale nie zastępują identyfikacji po tabliczce znamionowej.
Objaw nie wskazuje jednej części
Przed zakupem podzespołu odtwórz kolejność pracy zmywarki: co robi po uruchomieniu, czy pobiera wodę, czy ją wypompowuje, czy słychać pompę obiegową i w którym momencie program się zatrzymuje.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem | Co oznacza wynik |
| Woda pozostaje na dnie | Zatkany filtr, wąż lub odpływ; zablokowana pompa spustowa; uszkodzona pompa; problem z przewodami | Wyjmij filtry, usuń resztki, sprawdź wąż odpływowy i swobodę obrotu wirnika po odłączeniu zasilania | Drożny odpływ i zablokowany wirnik kierują podejrzenie na pompę lub jej zasilanie; sam pomiar ciągłości nie potwierdza wydajności pompy |
| Zmywarka pobiera wodę, ale nie myje | Pompa myjąca, kondensator lub silnik; zatkane kanały; niewłaściwy sygnał poziomu wody; zawór rozdzielający, jeśli występuje | Sprawdź, czy po napełnieniu słychać pracę pompy i czy ramiona mają drożne dysze; obejrzyj przewody i połączenia | Brak dźwięku pompy nie oznacza automatycznie uszkodzenia silnika; może brakować zasilania albo zezwolenia z układu kontroli poziomu |
| Naczynia są zimne, mokre i niedomyte | Grzałka, czujnik temperatury, przewody, przekaźnik lub moduł sterujący; zbyt mały poziom wody | Porównaj efekt na programie, który powinien grzać, sprawdź grzałkę po odłączeniu przewodów i skontroluj czujnik zgodnie z dokumentacją wariantu | Sprawna grzałka nie dowodzi, że otrzymuje zasilanie podczas cyklu; potrzebna jest dalsza kontrola czujnika, wiązki i sterowania |
| Zmywarka nie pobiera wody lub szybko przechodzi do odpompowania | Zamknięty zawór, sitko dopływowe, elektrozawór, Aquastop, pływak przeciwzalaniowy, układ hydrostatu lub moduł | Sprawdź dopływ, sitko, ślady wody w podstawie, położenie pływaka oraz drożność przewodu ciśnieniowego | Sprawny zawór zasilony poza urządzeniem nie potwierdza sprawności sterowania ani układu pomiaru poziomu |
| Program zatrzymuje się po pobraniu wody | Pompa obiegowa, grzałka, czujnik temperatury, hydrostat, kondensator, przewody lub moduł | Ustal, czy pompa tylko buczy, czy obraca wirnik; sprawdź poziom wody, drożność filtrów i stan złączy | Jeśli element działa poza urządzeniem, przyczyną może być sterowanie, wiązka albo warunek bezpieczeństwa, a nie sama część |
| Woda wycieka spod drzwi lub pod zmywarką | Uszczelka, źle ustawione drzwi, zawiasy, pęknięty wąż, połączenie pompy lub zbiornika, nadmiar wody | Osusz urządzenie, obejrzyj ślad wycieku po zakończeniu poboru i sprawdź, czy zmywarka stoi stabilnie | Ślad pod drzwiami nie przesądza o uszczelce; nieszczelność może powstawać wyżej i spływać po obudowie |
| Zmywarka nie reaguje lub nie startuje | Gniazdo, bezpiecznik, przewód, blokada drzwi, przycisk, filtr przeciwzakłóceniowy, moduł | Sprawdź zasilanie, domknięcie drzwi i stan mechanizmu zamka; nie rozbieraj modułu bez przygotowania | Brak reakcji panelu może być skutkiem przerwy w zasilaniu, a nie uszkodzenia sterownika |
Diagnostyka bez wymiany na próbę
Gdy nie odpompowuje wody
Najpierw odłącz zmywarkę od zasilania i zakręć dopływ wody. Usuń wodę z komory, wyjmij filtry i sprawdź, czy pod filtrem nie ma szkła, kości, etykiety lub twardego fragmentu jedzenia. Następnie obejrzyj wąż odpływowy na całej długości oraz jego przyłącze do syfonu. Zagięcie lub zabrudzenie może dawać taki sam objaw jak uszkodzona pompa.
Po odłączeniu urządzenia można sprawdzić, czy wirnik pompy spustowej nie jest zablokowany. Nie powinien być unieruchomiony przez ciało obce, ale ręczny obrót nie zastępuje próby wydajnościowej. Pompa może mieć ciągłość uzwojenia, a mimo to nie ruszać pod obciążeniem, pracować z przerwami albo nie wytwarzać wystarczającego przepływu. Jeżeli odpływ jest drożny, wirnik nie jest zablokowany, a pompa nie uruchamia się w prawidłowej fazie programu, trzeba sprawdzić wiązkę i sterowanie.
Gdy pobiera wodę, ale nie myje
Posłuchaj, co dzieje się po napełnieniu komory. Pompa myjąca powinna wymuszać obieg wody do ramion natryskowych. Jeżeli słychać tylko buczenie, możliwą przyczyną jest zablokowany wirnik, kondensator, zużyty silnik albo zbyt ciężki rozruch. Jeżeli jest zupełnie cicho, oprócz pompy sprawdź przewody, złącza, układ kontroli poziomu wody i moduł.
Wyjmij ramiona natryskowe i przepłucz je pod bieżącą wodą. Niedrożne dysze mogą powodować słabe mycie bez awarii pompy. Sprawdź również filtry i prawidłowe ich zablokowanie. W modelu ZWV 613 niewłaściwie zamontowany lub zabrudzony filtr może ograniczać obieg wody i pogarszać rezultat programu.
Gdy nie grzeje
W instrukcji dla wariantu ZWV 613WM podano zasilanie 220–240 V, moc całkowitą 1900 W i moc elementu grzejnego 1800 W. Dane te dotyczą konkretnego wykonania i nie powinny być automatycznie przenoszone na każdą część znalezioną pod nazwą ZWV 613.
Po odłączeniu zmywarki od sieci i odłączeniu przewodów grzałki można zmierzyć jej rezystancję między zaciskami. Wynik wskazujący przerwę oznacza uszkodzenie elementu. Pomiar należy wykonać na odłączonej części, aby nie mierzyć równolegle innych obwodów. Warto też sprawdzić, czy nie ma przebicia do metalowej obudowy, używając odpowiedniego miernika izolacji; zwykły pomiar omomierzem może nie wykryć usterki występującej dopiero po nagrzaniu lub przy napięciu roboczym.
Prawidłowa rezystancja grzałki nie rozstrzyga, czy zmywarka załącza ją w cyklu. Jeżeli grzałka jest sprawna, sprawdź czujnik temperatury, połączenia, poziom wody i element sterujący. Pomiar napięcia na obwodzie grzałki podczas pracy jest czynnością serwisową przy napięciu sieciowym i powinien być wykonany wyłącznie przez osobę z odpowiednimi kwalifikacjami, narzędziami i doświadczeniem.
Gdy nie pobiera wody
Sprawdź, czy zawór na instalacji jest otwarty, wąż nie jest zagięty, a sitko na przyłączu nie jest zabrudzone. Następnie obejrzyj podstawę zmywarki pod kątem wody i sprawdź, czy pływak zabezpieczenia przeciwzalaniowego nie został uniesiony. Aktywne zabezpieczenie może uruchamiać pompę spustową i blokować dalsze pobieranie wody.
Jeżeli elektrozawór został sprawdzony poza zmywarką i działa, nadal możliwa jest przerwa w wiązce, brak sygnału z modułu albo nieprawidłowa informacja z układu poziomu wody. W zmywarkach stosuje się hydrostat lub inny układ kontroli poziomu zależnie od konstrukcji. Zatkany przewód ciśnieniowy albo komora pomiarowa może powodować objawy przypominające uszkodzenie hydrostatu.
Oględziny i pomiary
Przed każdym pomiarem:
- odłącz wtyczkę i, przy pracach hydraulicznych, zakręć dopływ wody;
- odczekaj, aż ostygnie woda i element grzejny;
- odłącz badany element od wiązki, jeśli pomiar ma dotyczyć tylko jego obwodu;
- wykonaj zdjęcie złączy przed demontażem;
- nie zwieraj przewodów i nie omijaj blokady drzwi ani zabezpieczenia przeciwzalaniowego.
Przydatne są następujące kontrole:
- Ciągłość przewodów — badaj każdy odcinek od złącza do złącza, poruszając wiązką w miejscach zginania, zwłaszcza przy drzwiach. Wynik prawidłowy nie wyklucza usterki pojawiającej się dopiero przy obciążeniu.
- Rezystancja grzałki — mierz na odłączonych zaciskach. Przerwa wskazuje na uszkodzenie elementu, ale prawidłowy wynik wymaga jeszcze kontroli izolacji i sterowania.
- Stan pompy — obejrzyj wirnik, uszczelnienie, ślady przegrzania i zabrudzenia. Pomiar uzwojenia nie potwierdza zdolności pompy do pracy pod obciążeniem.
- Układ poziomu wody — sprawdź drożność przewodu i komory, a element elektryczny porównaj z dokumentacją konkretnego wariantu. Nie zakładaj, że każdy hydrostat ma identyczne styki lub charakterystykę.
- Zabezpieczenie drzwi — sprawdź mechaniczne zatrzaśnięcie i stan haka. Zmywarka może nie rozpocząć programu, mimo że panel działa, jeśli sterownik nie otrzymuje informacji o zamknięciu drzwi.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, ingerencję w moduł oraz próby uruchamiania urządzenia z odsłoniętymi elementami pozostaw wykwalifikowanemu serwisantowi.
Dostęp do części i wymiana
Części dostępne od strony komory, takie jak filtry, ramiona natryskowe, wybrane uszczelki i elementy koszy, zwykle można wymienić bez wysuwania urządzenia. Przed montażem oczyść gniazdo z osadu i sprawdź, czy nowy element ma taki sam sposób blokowania oraz kierunek montażu.
Do pompy, grzałki, hydrostatu, wiązki i części obudowy dostęp uzyskuje się zależnie od konkretnej konstrukcji przez panel dolny, bok, tył albo spód urządzenia. Zmywarka wolnostojąca ZWV 613 może być również wsunięta pod blat, dlatego przed wysunięciem trzeba zabezpieczyć wąż dopływowy, odpływowy i przewód zasilający. Nie chwytaj urządzenia za drzwi ani panel sterowania.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i zamknięcie dopływu wody;
- wysunięcie urządzenia z zachowaniem ostrożności przy wężach;
- zdjęcie właściwego panelu zgodnie z konstrukcją danego wariantu;
- oznaczenie złączy i odłączenie przewodów bez ciągnięcia za kabel;
- odpięcie opasek, przewodów lub mocowań hydraulicznych;
- wymianę części z nową uszczelką albo zaciskiem, jeśli producent przewidział takie elementy;
- kontrolę, czy przewody nie są przygniecione i nie dotykają gorących części;
- próbę szczelności i krótki program kontrolny po ponownym montażu.
Nie uruchamiaj zmywarki z usuniętą podstawą, odłączonym zabezpieczeniem lub prowizorycznie połączonym przewodem. Po naprawie sprawdź, czy urządzenie pobiera wodę, uruchamia obieg, odpompowuje wodę, nie przecieka i nie zgłasza nieprawidłowości.
Jak dobrać części do ZWV 613
Najbezpieczniej przygotować zdjęcie całej tabliczki znamionowej oraz oznaczenia z wymontowanej części. Dla urządzeń Amica potrzebne są:
- pełny model, na przykład ZWV 613WM lub ZWV 613SM2;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie części, jeśli jest nadrukowane na obudowie lub etykiecie.
Porównaj nie tylko wygląd. Sprawdź typ mocowania, położenie i liczbę złączy, długość przewodów, średnicę króćców, kształt uszczelki, stronę montażu, moc elementu oraz zastosowanie w konkretnym wariancie. Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Dotyczy to szczególnie modułów sterujących, pomp zintegrowanych z grzałką, elektrozaworów, drzwi i elementów wiązki.

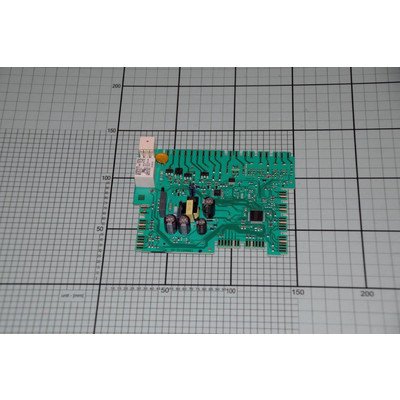

Przy module nie zakładaj automatycznie, że każda część wymaga programowania. Sposób konfiguracji zależy od konstrukcji i oznaczenia modułu. Przed zakupem porównaj numer części oraz potwierdzenie zastosowania dla pełnego numeru fabrycznego urządzenia.
Następny krok to odczytanie wszystkich danych z tabliczki znamionowej i porównanie ich z opisem konkretnej części. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki oraz uszkodzonego elementu.
Konserwacja ograniczająca awarie
- Czyść filtr zgrubny i drobny, a po myciu sprawdzaj, czy są prawidłowo zablokowane.
- Przepłukuj ramiona natryskowe i udrażniaj ich otwory bez powiększania dysz.
- Kontroluj sitko na dopływie wody oraz stan węża dopływowego i odpływowego.
- Nie przeciążaj koszy i nie układaj naczyń tak, aby blokowały ramiona.
- Stosuj sól regeneracyjną i nabłyszczacz odpowiednio do twardości wody oraz ustawień urządzenia.
- Po stwierdzeniu wycieku nie kontynuuj pracy do czasu ustalenia źródła wody.
FAQ
Czy do zmywarki Amica ZWV 613 pasuje część opisana tylko jako ZWV 613?
Nie można tego potwierdzić bez pełnego wariantu urządzenia. Sprawdź końcówkę modelu, kod wyrobu i 14-cyfrowy numer fabryczny. W tej rodzinie mogą występować różne wykonania, między innymi ZWV 613WM i ZWV 613SM2.
Zmywarka ZWV 613 pobiera wodę, ale nie myje. Czy trzeba wymienić pompę?
Nie od razu. Najpierw sprawdź filtry, ramiona, drożność kanałów, poziom wody, kondensator lub silnik pompy, wiązkę oraz sygnał sterujący. Pompa może być sprawna mechanicznie, ale nie otrzymywać zasilania albo nie dostawać zgody na start.
Jak sprawdzić grzałkę w Amica ZWV 613?
Po odłączeniu zasilania i przewodów grzałki zmierz jej rezystancję między zaciskami oraz sprawdź izolację względem obudowy odpowiednim przyrządem. Przerwa wskazuje na uszkodzenie elementu, ale prawidłowa rezystancja nie wyklucza problemu z czujnikiem, przewodami lub modułem.
Dlaczego zmywarka po uruchomieniu tylko odpompowuje wodę?
Możliwą przyczyną jest woda w podstawie i aktywne zabezpieczenie przeciwzalaniowe. Sprawdź również odpływ, pływak, układ poziomu wody, przewody oraz moduł. Nie mostkuj zabezpieczenia, aby wymusić pracę urządzenia.
Czy można kupić pompę lub moduł tylko na podstawie zdjęcia?
Zdjęcie pomaga rozpoznać kształt i złącza, ale nie potwierdza zgodności. Do doboru potrzebne są pełne oznaczenia z tabliczki znamionowej oraz numer części. Przy module dodatkowo sprawdź, czy wymagane jest skonfigurowanie urządzenia.
Kiedy wymiana uszczelki nie rozwiąże wycieku?
Gdy przyczyną są luźne lub uszkodzone zawiasy, źle wypoziomowana zmywarka, pęknięty wąż, nieszczelność pompy, zbiornika albo nadmiar wody. Najpierw ustal miejsce, w którym woda pojawia się po raz pierwszy, a dopiero potem dobierz część.
