Zawory, rozdzielacze wody i wiązki kabli do zmywarek Whirlpool
Zawory, rozdzielacze wody i wiązki kabli do zmywarek Whirlpool wpływają na pobór wody, jej kierowanie oraz komunikację między podzespołami. Jeśli zmywarka nie pobiera wody, przepełnia się, skraca program albo zgłasza błąd, najpierw rozróżnij usterkę zaworu, przepływomierza, przewodów, pływaka i modułu. Część dobieraj po pełnym numerze serwisowym urządzenia i oznaczeniach starego elementu.
Jaką funkcję pełnią zawory, rozdzielacze i wiązki kabli?
W zmywarkach Whirlpool układ dopływu wody może składać się z kilku współpracujących elementów:

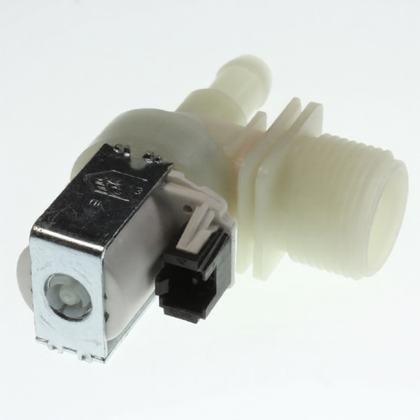

- elektrozaworu dopływowego albo zaworu zintegrowanego z wężem Aquastop — otwiera dopływ wody po otrzymaniu sygnału sterującego;
- zaworu wielodrożnego lub rozdzielacza wody — kieruje wodę do odpowiednich kanałów, ramion natryskowych albo części płaszcza wodnego, zależnie od konstrukcji urządzenia;
- płaszcza wodnego z przepływomierzem — w wielu modelach Whirlpool przepływomierz jest połączony z płaszczem i przekazuje modułowi informacje o przepływie;
- wiązki kabli i złączy — doprowadzają zasilanie do zaworów oraz sygnały z przepływomierza, czujników i przełączników położenia;
- uszczelek, króćców i pierścieni O-ring — odpowiadają za szczelność połączeń wodnych.
Podobny objaw może wywołać zarówno część hydrauliczna, jak i elektryczna. Sam fakt, że woda nie pojawia się w komorze, nie potwierdza jeszcze uszkodzenia elektrozaworu.
Zmywarka nie pobiera wody — co sprawdzić najpierw?
Jeżeli po uruchomieniu programu słychać pompę odpływową, ale zmywarka nie napełnia się, postępuj według kolejności od przyczyn najprostszych do bardziej złożonych.
- Sprawdź dopływ wody. Zawór instalacji powinien być całkowicie otwarty, a wąż dopływowy nie może być zagięty ani przyciśnięty za urządzeniem. W przypadku węża Aquastop nie rozbieraj obudowy zaworu na przewodzie — jest to zespół dobierany jako konkretna część.
- Obejrzyj sitko na wejściu zaworu. Zakamienione lub zabrudzone sitko ogranicza przepływ. Przed odkręceniem węża zamknij dopływ wody i przygotuj naczynie na resztkę wody.
- Wyklucz zadziałanie zabezpieczenia przeciwzalaniowego. Woda w dolnej tacy może unieruchomić pobór i wymusić ciągłą pracę pompy odpływowej. Usunięcie wody z tacy nie kończy diagnostyki — trzeba znaleźć źródło wycieku.
- Sprawdź odpływ i syfon. Nieprawidłowe podłączenie lub cofanie wody może zaburzać cykl i powodować pozorny problem z poborem.

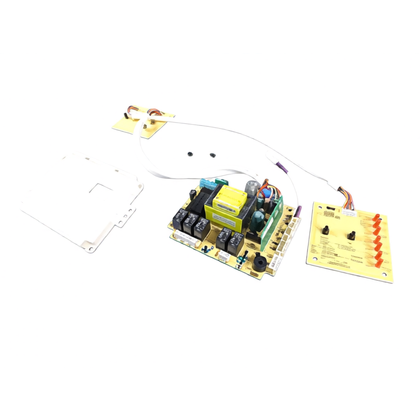

- Dopiero potem badaj zawór, wiązkę, przepływomierz i moduł. Wymiana modułu bez sprawdzenia przewodów oraz elementów wykonawczych może zakończyć się ponownym uszkodzeniem albo niepotrzebnym zakupem.
Jeśli po rozpoczęciu programu zmywarka przez chwilę odpompowuje wodę, jest to często faza początkowa. Jeżeli pompa pracuje stale, również po opróżnieniu komory, trzeba w pierwszej kolejności sprawdzić wyciek, pływak i mikrostyk zabezpieczenia, a nie kupować zaworu na podstawie samego objawu.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Sposób sprawdzenia | Interpretacja i następny krok |
| Zmywarka nie pobiera wody, nie słychać kliknięcia zaworu | Zamknięty dopływ, Aquastop, przerwa w wiązce, brak sterowania z modułu, blokada przez zabezpieczenie przeciwzalaniowe | Sprawdź dopływ, sitko, obecność wody w tacy i ciągłość przewodów przy odłączonym zasilaniu | Jeśli dopływ jest drożny, a przewody są całe, potrzebny jest pomiar obwodu zaworu i sprawdzenie sygnału sterującego według dokumentacji modelu |
| Zawór słychać, ale woda nie wpływa lub wpływa bardzo wolno | Zablokowane sitko, zakamieniony zawór, zagięty wąż, zbyt mały przepływ z instalacji | Obejrzyj sitko i przewód; porównaj przepływ z wymaganiami urządzenia | Cewka z prawidłową ciągłością nie gwarantuje drożności mechanicznej zaworu |
| Zmywarka pobiera wodę i natychmiast ją wypompowuje | Wyciek i pływak Aquastop, błędny sygnał poziomu, problem z przepływomierzem, odpływ powodujący syfonowanie, sterowanie pompą | Sprawdź tacę, pływak, wąż odpływowy, poziom wody oraz informację o przepływie | Nie wymieniaj od razu elektrozaworu; zawór może być sprawny, a zmywarka może reagować na zabezpieczenie |
| Woda napływa po wyłączeniu zmywarki | Zawór nie domyka się mechanicznie albo przepuszcza mimo braku zasilania | Zamknij dopływ wody i obserwuj, czy objaw ustaje; po odłączeniu przewodów można sprawdzić drożność zaworu zgodnie z procedurą serwisową | Przepuszczający zawór wymaga wymiany. Nie pozostawiaj urządzenia pod ciśnieniem instalacji do czasu naprawy |
| Program skraca się, pojawia się kontrolka kranika, a woda jest w komorze | Brak impulsów z przepływomierza, zablokowana turbinka w płaszczu, przerwa w wiązce, niewłaściwa ilość wody, zawór dopływowy | Sprawdź drożność płaszcza, połączenia przepływomierza i przewody; jeśli model na to pozwala, uruchom test serwisowy | Sam obrót turbinki nie potwierdza sprawności kontaktronu lub czujnika Halla w całym cyklu |
| Zawór lub rozdzielacz działa tylko czasami | Luźne złącze, utlenione styki, przewód pękający przy zgięciu, zacinający się element mechaniczny, niestabilne sterowanie | Poruszaj wiązką wyłącznie przy odłączonym zasilaniu, obejrzyj zaciski i wykonaj pomiar ciągłości z poruszaniem przewodem | Jeśli ciągłość zanika podczas zginania, napraw lub wymień wiązkę; nie mostkuj uszkodzonego przewodu prowizorycznym połączeniem |
| Woda jest pobierana, ale nie trafia do właściwego obiegu | Zawór rozdzielający, silnik zaworu przesterowania, zablokowany kanał lub uszkodzony czujnik położenia | Obejrzyj kanały i złącza; pomiar silnika oraz przełącznika wykonaj tylko według schematu właściwego modelu | Wartość rezystancji silnika i przypisanie pinów nie są uniwersalne dla wszystkich zmywarek Whirlpool |

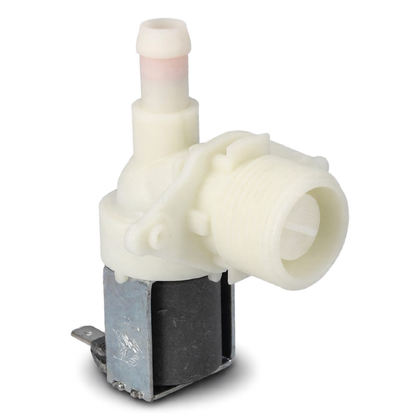

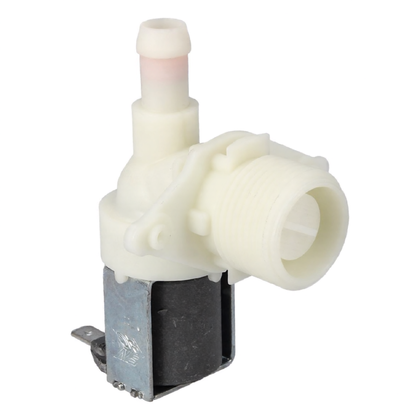

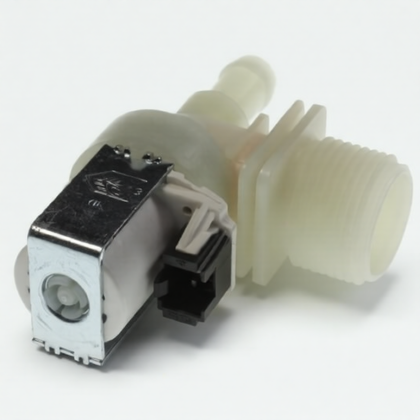

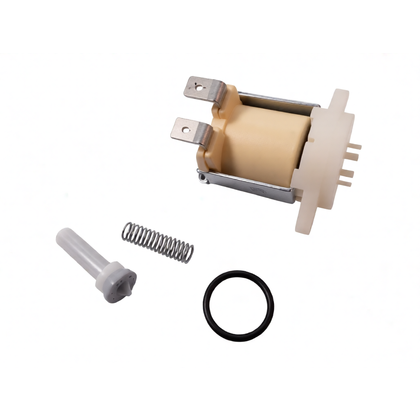

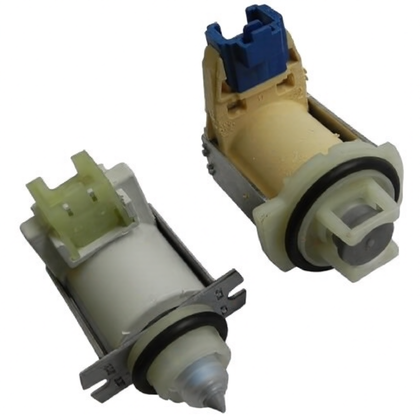

Jak sprawdzić elektrozawór?
Kontrola bez zasilania
Odłącz zmywarkę od sieci, zamknij dopływ wody i zdejmij dostępne osłony zgodnie z instrukcją modelu. Odłącz przewody od zaworu, aby pomiar nie obejmował równolegle modułu ani innych elementów.
Multimetr ustaw na pomiar rezystancji i zmierz cewkę między jej zaciskami. Wynik należy porównać z dokumentacją serwisową konkretnego urządzenia. Przerwa w obwodzie wskazuje na uszkodzoną cewkę lub połączenie. Bardzo niska rezystancja może sugerować zwarcie uzwojenia. Prawidłowa, stabilna rezystancja nie potwierdza jednak, że zawór otwiera się mechanicznie i przepuszcza wodę.
W zaworach wielodrożnych nie mierz przypadkowych par pinów. Najpierw odczytaj oznaczenia złącza albo schemat. Wąż z Aquastop może mieć dodatkowy układ zabezpieczający i nie powinien być traktowany jak zwykły zawór z pojedynczą cewką.
Kontrola przepływu
Jeżeli cewka ma poprawny wynik, sprawdź sitko, króćce i drożność toru wodnego. Zawór może mieć prawidłową rezystancję, a mimo to nie otwierać się z powodu kamienia, zanieczyszczenia lub uszkodzenia membrany. Nie podłączaj zaworu bezpośrednio do przypadkowego źródła napięcia. Napięcie i sposób sterowania różnią się między rodzinami urządzeń.
Pomiar napięcia podczas pracy jest diagnostyką pod napięciem i powinien być wykonywany przez wykwalifikowanego technika z użyciem właściwych sond oraz punktów pomiarowych z dokumentacji. Po takim pomiarze zasilanie trzeba odłączyć przed dalszym demontażem.
Jak sprawdzić rozdzielacz wody i przepływomierz?
Rozdzielacz może być elementem elektrycznie napędzanym albo częścią zespołu hydraulicznego. W zależności od konstrukcji może przełączać kanały wody, sterować zasilaniem określonych ramion lub współpracować z czujnikiem położenia.
Przy objawie „woda jest, ale zmywarka nie myje prawidłowo” sprawdź kolejno:
- czy woda rzeczywiście dociera do zespołu rozdzielacza;
- czy kanały płaszcza wodnego nie są zatkane osadem;
- czy złącze silnika lub czujnika jest osadzone i nie ma śladów wilgoci;
- czy element mechaniczny nie jest zablokowany;
- czy moduł otrzymuje informację o osiągnięciu pozycji.
W płaszczu wodnym przepływomierz zwykle generuje impulsy podczas przepływu wody. W niektórych konstrukcjach odpowiada za to kontaktron współpracujący z magnesem w turbince, a w innych zastosowano inne rozwiązanie. Kontaktron można sprawdzić po odłączeniu złącza, obserwując zmianę ciągłości obwodu przy zbliżaniu i oddalaniu magnesu — o ile budowa danego zespołu rzeczywiście na to pozwala. Taki test sprawdza reakcję styku, ale nie potwierdza drożności płaszcza, swobodnego obrotu turbinki pod przepływem ani poprawności przewodów w trakcie pracy.
Jeśli model posiada tryb serwisowy, test napełniania może pomóc rozdzielić problem zaworu od problemu pomiaru przepływu. W przykładowej dokumentacji serwisowej Whirlpool zawór i przepływomierz są testowane jako oddzielne obwody, a wynik przepływomierza zależy między innymi od rzeczywistego przepływu wody. Nie przenoś jednak numerów pinów, napięć ani wartości z jednego modelu na inną zmywarkę.

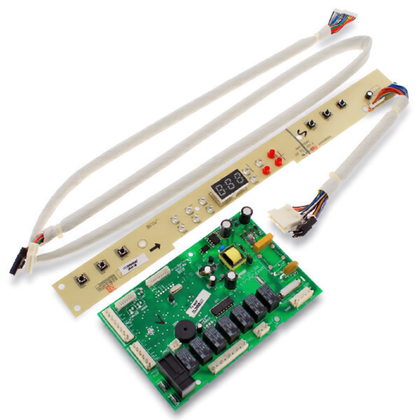

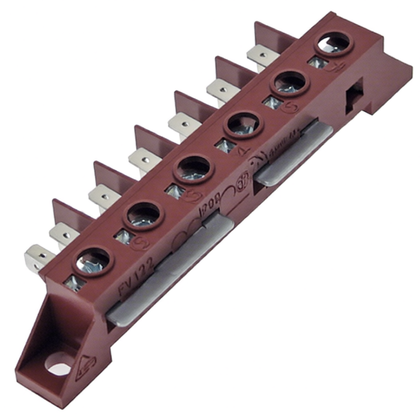

Wiązka kabli — kiedy może być przyczyną?
Uszkodzenie wiązki jest prawdopodobne, gdy usterka pojawia się okresowo, zależy od położenia drzwi albo znika po poruszeniu przewodem. W zmywarkach przewody pracują w pobliżu zawiasów, przejść przez drzwi i dolnej części urządzenia. Mogą zostać przetarte, ściśnięte, zalane lub wyrwać się z zacisku.
Przy odłączonym zasilaniu i rozłączonych wtyczkach:
- Obejrzyj izolację, zaciski i blokady złączy.
- Zmierz ciągłość każdego podejrzanego przewodu od elementu do modułu albo do kolejnego złącza.
- Podczas pomiaru delikatnie poruszaj wiązką w miejscu zgięcia. Pomiar nie powinien zanikać.
- Sprawdź, czy nie ma zwarcia między sąsiednimi przewodami oraz między przewodem a metalową obudową, jeśli schemat przewiduje takie sprawdzenie.
- Zwróć uwagę na wilgoć i ślady przegrzania przy złączach.
Ciągłość przewodu przy nieruchomej wiązce nie wyklucza usterki, która występuje dopiero podczas otwierania drzwi. Z kolei brak ciągłości może wynikać z nieprawidłowo rozłączonego złącza, a nie z uszkodzenia samego przewodu. Wiązkę naprawiaj tylko w sposób zapewniający właściwą izolację, odciążenie mechaniczne i ochronę przed wilgocią. Nie stosuj skręconych przewodów, taśmy jako jedynego zabezpieczenia ani trwałych mostków omijających zabezpieczenia.
Dostęp do zaworu i wiązki
W wielu zmywarkach elektrozawór znajduje się w dolnej części urządzenia, przy przyłączu węża dopływowego. W innych konstrukcjach zawór jest zintegrowany z wężem Aquastop albo umieszczony przy płaszczu wodnym. Rozdzielacz i przepływomierz mogą znajdować się za boczną osłoną, przy bocznej ścianie komory lub w zespole płaszcza wodnego.
Typowa kolejność prac wygląda następująco, ale nie zastępuje instrukcji dla konkretnego modelu:
- odłącz zasilanie, zamknij wodę i zabezpiecz podłogę przed wyciekiem;
- wysuń zmywarkę z zabudowy, jeśli wymaga tego dostęp;
- zdejmij tylko tę osłonę, która zasłania badany element;
- oznacz położenie przewodów i wykonaj zdjęcia przed rozłączeniem;
- odłącz wtyczki za obudowę złącza, nie ciągnąc za przewody;
- po wymianie sprawdź ułożenie wiązki, aby nie została przyciśnięta przez panel, pompę, zawias lub izolację;
- załóż wszystkie osłony przed ponownym uruchomieniem i wykonaj kontrolowany cykl testowy.
Dostęp może różnić się między zmywarką wolnostojącą, do zabudowy, starszą serią Whirlpool oraz konstrukcjami sprzedawanymi pod markami powiązanymi. Nie zakładaj, że zdjęcie prawego boku będzie właściwą metodą dla każdego wariantu. Przy wężu Aquastop pamiętaj również o kontroli szczelności połączenia po odkręceniu i ponownym otwarciu dopływu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary napięcia podczas pracy, ingerencja w moduł sterujący oraz prace przy instalacji wodnej pod ciśnieniem są przeznaczone dla wykwalifikowanego serwisanta.
Wymiana zaworu lub wiązki
Przed zamówieniem części zapisz oznaczenie starego elementu, liczbę i kierunek króćców, typ wtyczki, sposób mocowania oraz przebieg przewodów. W zaworach istotne są między innymi:
- liczba dróg i wyjść;
- kąt przyłącza, na przykład 90° lub 180°;
- obecność styków, czujnika albo dodatkowej cewki;
- rodzaj węża i długość zespołu Aquastop;
- sposób mocowania oraz średnice połączeń;
- napięcie i sposób sterowania przewidziane dla konkretnego modelu.
W rozdzielaczach porównaj także położenie króćców, kierunek przepływu, rodzaj napędu i obecność czujnika położenia. Sam wygląd części lub identyczna liczba pinów nie gwarantuje zgodności.
Przy wymianie wiązki nie skracaj jej i nie zmieniaj trasy bez sprawdzenia, czy przewody nie będą pracować przy zawiasie albo ocierać się o metal. Złącza powinny zatrzasnąć się bez nadmiernej siły. Po montażu sprawdź, czy nie ma wycieku, czy zmywarka pobiera wodę w odpowiednim momencie, czy przepływ jest rejestrowany i czy program nie przechodzi przedwcześnie do odpompowania.
Jak dobrać właściwą część Whirlpool?
W przypadku zmywarek Whirlpool sam skrócony model może nie wystarczyć. Przy doborze przygotuj:
- pełny model urządzenia z tabliczki znamionowej;
- numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- oznaczenie części, na przykład numer Whirlpool zapisany na zaworze, płaszczu lub wiązce;
- zdjęcie tabliczki znamionowej i zdjęcie przyłączy starego elementu;
- informację, czy urządzenie jest wolnostojące, czy do zabudowy.
Tabliczka z modelem i numerem serwisowym może znajdować się na krawędzi drzwi, wewnątrz komory lub w innym miejscu wskazanym dla danej serii. Numer serwisowy jest ważniejszy niż sama nazwa handlowa, ponieważ jedna seria może występować w kilku wariantach z innym zaworem, przepływomierzem, rozdzielaczem lub przebiegiem wiązki.
Nie zamawiaj części wyłącznie na podstawie zdjęcia, koloru przewodów albo identycznego złącza. Przed zakupem porównaj pełne oznaczenie urządzenia, numer części, mocowanie, króćce, liczbę dróg, długość przewodu i potwierdzoną zgodność katalogową. Jeśli danych brakuje, prześlij zdjęcie tabliczki znamionowej oraz starego elementu do doboru zamiast kupować kilka części na próbę.
FAQ
Czy brak poboru wody zawsze oznacza uszkodzony elektrozawór?
Nie. Przyczyną może być zamknięty zawór instalacji, zabrudzone sitko, zagięty wąż, Aquastop, zadziałanie pływaka przeciwzalaniowego, przerwa w wiązce, brak sygnału z czujnika przepływu albo uszkodzenie modułu. Najpierw sprawdź dopływ, tacę zabezpieczenia i połączenia.
Czy elektrozawór można sprawdzić zwykłym multimetrem?
Można wykonać pomiar rezystancji cewki po odłączeniu przewodów, ale wynik trzeba porównać z dokumentacją konkretnego modelu. Pomiar wykrywa między innymi przerwę lub podejrzanie niską rezystancję, lecz nie potwierdza drożności i prawidłowego zamykania zaworu.
Dlaczego zmywarka pobiera wodę i zaraz ją wypompowuje?
Sprawdź najpierw wodę w dolnej tacy i działanie zabezpieczenia przeciwzalaniowego. Inne możliwości to nieprawidłowy odpływ, błędny poziom wody, brak impulsów z przepływomierza, uszkodzony zawór lub problem ze sterowaniem. Ten objaw nie wskazuje jednoznacznie jednej części.
Jak rozpoznać uszkodzoną wiązkę kabli?
Usterkę sugeruje praca przerywana, zależność od położenia drzwi, ślady przetarcia lub przegrzania. Przy odłączonym zasilaniu zmierz ciągłość przewodów od końca do końca i delikatnie poruszaj wiązką w miejscu zgięcia. Pomiar trzeba uzupełnić kontrolą złączy i zwarć między przewodami.
Czy przepływomierz można wymienić osobno?
Zależy to od konstrukcji. W części zmywarek Whirlpool przepływomierz jest połączony z płaszczem wodnym, a w innych występuje jako oddzielny element. Przed zakupem sprawdź numer serwisowy urządzenia i budowę zamontowanego zespołu.
Jakie dane podać przy doborze zaworu lub wiązki?
Podaj pełny model zmywarki Whirlpool, numer serwisowy z tabliczki znamionowej, oznaczenie starej części oraz zdjęcia tabliczki, złączy i przyłączy. Sam skrócony model albo podobny wygląd elementu może nie identyfikować właściwego wariantu.
