Płyty główne, sterowniki i moduły elektroniczne do zmywarek Whirlpool
Moduł elektroniczny do zmywarki Whirlpool steruje poborem wody, pompami, grzaniem i przebiegiem programu. Podobne objawy mogą jednak powodować pompa, grzałka, czujnik, elektrozawór, wiązka lub panel. Przed zakupem porównaj oznaczenie modułu i pełny numer Service No. urządzenia.
.jpg.210x210-s.webp)

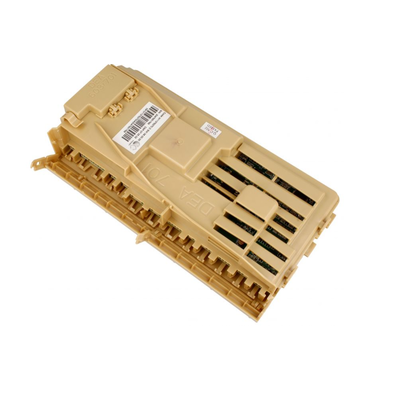

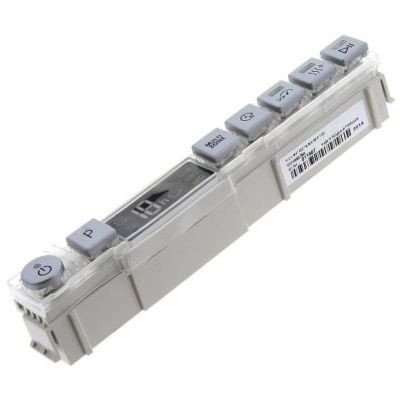

Co robi moduł sterujący w zmywarce Whirlpool
Płyta główna, sterownik lub programator odbiera sygnały z czujników i w odpowiedniej kolejności załącza elementy wykonawcze: elektrozawór, pompę odpływową, pompę myjącą, grzałkę, dozownik oraz ewentualny rozdzielacz wody. W zależności od konstrukcji zmywarka może mieć osobny moduł mocy, panel użytkownika z przyciskami lub wyświetlaczem oraz dodatkowe płytki komunikujące się z płytą główną.
Nazwa „moduł do zmywarki Whirlpool” nie wskazuje więc jednej uniwersalnej części. Moduł dolny, płyta sterująca znajdująca się w drzwiach i panel obsługi mogą mieć podobne złącza, ale pełnią różne funkcje i nie powinny być zamieniane bez potwierdzenia zgodności.
Objawy mogące wskazywać na problem z elektroniką
Awaria modułu jest możliwa, gdy występują między innymi:
- całkowity brak reakcji po włączeniu, mimo prawidłowego zasilania i sprawnego wyłącznika;
- samoczynne wyłączanie, resetowanie, miganie wszystkich kontrolek lub zatrzymywanie programu;
- załączanie pompy, grzałki albo elektrozaworu w niewłaściwym momencie;
- powtarzanie cyklu, pomijanie etapów lub zakończenie programu po nietypowo krótkim czasie;
- brak sterowania konkretnym elementem po potwierdzeniu, że sam element i jego przewody są sprawne;
- widoczne nadpalenia, pęknięte luty, ślady wilgoci albo uszkodzenia w obszarze zasilacza, przekaźnika lub elementu mocy.
Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia płyty. Brak grzania może wynikać z grzałki, czujnika temperatury, niewłaściwego poziomu wody, pompy myjącej, zabezpieczenia termicznego, przewodów albo ograniczenia programu. Skrócony cykl może być skutkiem problemu z dopływem wody, przepływomierzem, czujnikiem zmętnienia lub zaworem, a nie modułem.
Diagnostyka: objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Zmywarka nie reaguje | Brak zasilania, wyłącznik, blokada drzwi, wiązka, panel użytkownika, moduł główny | Napięcie zasilania, bezpiecznik obwodu, stan przewodów, złącza i reakcję panelu | Jeśli zasilanie dochodzi, a panel nie komunikuje się z modułem, trzeba rozdzielić usterkę panelu, przewodu i płyty. Sam wygląd modułu nie wystarcza. |
| Zmywarka pobiera wodę i od razu ją wypompowuje | Wyciek i pływak przeciwzalaniowy, problem odpływu, czujnik poziomu, sterowanie pompą | Obecność wody na podstawie, działanie pływaka, drożność odpływu i stan pompy | Aktywne zabezpieczenie przeciwzalaniowe może wymuszać pracę pompy niezależnie od uszkodzenia modułu. Najpierw usuń przyczynę wycieku. |
| Program kończy się szybko, woda pozostaje zimna | Grzałka lub pompogrzałka, czujnik NTC, niewłaściwy poziom wody, pompa myjąca, przewody, przekaźnik modułu | Rezystancję grzałki i czujnika po odłączeniu przewodów, połączenia oraz przebieg testu serwisowego właściwego dla modelu | Prawidłowa rezystancja grzałki nie potwierdza jej pracy pod obciążeniem. Jeżeli obwód grzania jest sprawny, a moduł nie załącza go zgodnie z procedurą, podejrzenie przesuwa się na sterowanie. |
| Pompa myjąca nie startuje | Zablokowana lub zużyta pompa, wiązka, bezpiecznik obwodu, moduł | Drożność pompy, stan złącza, pomiar elementu po odłączeniu oraz test serwisowy | Jeśli pompa ma prawidłowe parametry, a sterowanie nie podaje jej zasilania, moduł może mieć uszkodzony obwód wyjściowy. Pomiar napięcia pod napięciem jest czynnością dla osoby z kwalifikacjami. |
| Nie działają pojedyncze przyciski | Panel użytkownika, zabrudzenie lub mechaniczne zablokowanie przycisku, taśma, komunikacja z modułem | Reakcję każdego przycisku, stan panelu i połączenie panel–moduł | Jeżeli po odłączeniu panelu zachowanie modułu zmienia się zgodnie z procedurą serwisową, przyczyną może być panel, a nie płyta główna. |
| Moduł ma ślady nadpalenia | Zwarcie pompy, grzałki, zaworu, wiązki lub uszkodzenie samego modułu | Elementy podłączone do uszkodzonego obwodu, stan przewodów i przyczynę przeciążenia | Wymiana samej płyty bez usunięcia zwarcia może doprowadzić do ponownego uszkodzenia nowej części. |
Jak wykorzystać tryb serwisowy i kody błędów
W wielu zmywarkach Whirlpool można uruchomić tryb diagnostyczny kombinacją przycisków, ale sekwencja zależy od rodziny urządzenia i układu panelu. Właściwą procedurę należy odczytać z dokumentacji konkretnego modelu lub arkusza technicznego znajdującego się w urządzeniu. Test może uruchamiać kolejno zawór, pompy, grzanie i czujniki oraz zapisywać błędy.
Kod błędu wskazuje obszar lub funkcję, w której sterownik wykrył nieprawidłowość. Nie jest automatycznym wskazaniem modułu do kupienia. Przykładowo błąd dotyczący braku dopływu wody może być związany z zaworem, sitkiem, ciśnieniem, przepływomierzem, wiązką albo sterowaniem. Błąd interfejsu może wynikać z przycisku, taśmy, panelu lub komunikacji z płytą główną.
Jeśli dokumentacja przewiduje pomiar rezystancji bez zasilania, odłącz zmywarkę od sieci i rozłącz przewody badanego elementu. Wynik porównuj z wartością dla konkretnego modelu. Pomiar wykonany przez podłączony moduł może dać fałszywy odczyt, a prawidłowa rezystancja nie wyklucza usterki występującej dopiero pod obciążeniem lub w wysokiej temperaturze.
Diagnostyka napięć na pracującym urządzeniu, pomiary obwodów sieciowych i sprawdzanie wyjść modułu wymagają kwalifikacji, odpowiednich przyrządów oraz zachowania procedur ochrony przeciwporażeniowej. Po pomiarze napięcia urządzenie należy ponownie odłączyć przed demontażem.
Gdzie znajduje się moduł i jak uzyskać dostęp
W wielu zmywarkach Whirlpool moduł główny znajduje się w dolnej części urządzenia, za cokołem lub w obudowie przy podstawie. W innych konstrukcjach płyta sterująca jest zamontowana w drzwiach za panelem obsługi. Dokładne położenie zależy od modelu, dlatego nie należy przenosić instrukcji z jednego wariantu na całą serię.
Przed demontażem:
- Odłącz zmywarkę od zasilania i zamknij dopływ wody, jeśli konieczne będzie przesuwanie urządzenia.
- Zabezpiecz drzwi i zdejmij tylko te panele, które wskazuje dokumentacja danego modelu.
- Zrób zdjęcia ułożenia przewodów oraz oznacz złącza, jeżeli mają podobny kształt.
- Sprawdź, czy w podstawie nie ma wody i czy usunięto przyczynę ewentualnego wycieku.
- Odłącz wtyczki za obudowę, nie za przewody. Nie wyginaj pinów i nie podważaj zatrzasków na siłę.
- Wyjmij moduł z uchwytów lub obudowy zgodnie z konstrukcją urządzenia.
Po montażu sprawdź, czy wszystkie złącza są osadzone, przewody nie zostały przycięte przez panel, a osłony i zabezpieczenia wróciły na swoje miejsce. Po uruchomieniu wykonaj test przewidziany dla konkretnej zmywarki i obserwuj pobór wody, pracę pomp, grzanie oraz zakończenie programu.
Czy moduł można naprawić zamiast wymienić?
Naprawa elektroniki może obejmować wymianę uszkodzonego zasilacza, przekaźnika, triaka, bezpiecznika, kondensatora lub odtworzenie przerwanej ścieżki. Ma to sens tylko po ustaleniu przyczyny uszkodzenia i sprawdzeniu obwodów podłączonych do naprawianego wyjścia. Sama wymiana spalonego elementu bez znalezienia zwarcia może zakończyć się ponowną awarią.
Nie warto oceniać modułu wyłącznie po tym, że nie ma widocznych śladów uszkodzeń. Awaria mikrokontrolera, pamięci, obwodu komunikacji lub przekaźnika może nie pozostawić śladów na płytce. Z kolei nadpalona płyta nie zawsze jest pierwotną przyczyną problemu. Naprawę płytki sieciowej powinien wykonywać elektronik mający doświadczenie w urządzeniach AGD.
Jak dobrać moduł do zmywarki Whirlpool
Do identyfikacji części przygotuj:
- pełne oznaczenie modelu zmywarki;
- numer serwisowy Service No., często 12-cyfrowy i często rozpoczynający się od 85;
- oznaczenie z naklejki starego modułu, w tym numery Whirlpool, Indesit lub inne numery części;
- zdjęcie tabliczki znamionowej i obu stron modułu, jeśli część ma być porównywana;
- informację, czy chodzi o płytę główną, moduł dolny, panel użytkownika czy wyświetlacz.
Skrócona nazwa modelu może nie identyfikować wariantu wykonania. Różnice mogą dotyczyć liczby złączy, obecności dodatkowego silnika lub siłownika, wersji panelu, funkcji suszenia, oprogramowania i sposobu komunikacji. Identyczne gniazdo lub podobny wygląd płytki nie gwarantują zgodności.
Niektóre moduły są dostarczane jako zaprogramowane, inne wymagają konfiguracji lub właściwego oprogramowania po montażu. Nie należy zakładać, że każda płyta wymaga programowania ani że każda zadziała bez konfiguracji. Przed zamówieniem porównaj numer części z katalogiem dla pełnego Service No. urządzenia. Jeżeli oznaczenia są niepełne, prześlij zdjęcie tabliczki znamionowej i modułu do weryfikacji.
Powiązane części przy diagnostyce
- Czujniki temperatury NTC i sensory zmętnienia wody Whirlpool
- Pompy myjące i pompy odpływowe Whirlpool
- Grzałki i pompogrzałki zmywarek Whirlpool
- Hydrostaty i czujniki poziomu wody do zmywarek Whirlpool
FAQ
Czy brak grzania oznacza uszkodzony moduł?
Nie. Najpierw sprawdź grzałkę lub pompogrzałkę, czujnik temperatury, poziom wody, pompę myjącą, przewody i zabezpieczenia. Moduł bierze się pod uwagę wtedy, gdy pozostałe elementy są sprawne, a sterowanie nie realizuje obwodu grzania zgodnie z dokumentacją modelu.
Czy kod błędu wskazuje konkretny moduł?
Nie zawsze. Kod wskazuje wykrytą funkcję lub obszar problemu, ale przyczyną może być podzespół wykonawczy, czujnik, przewód, złącze albo płyta. Kod trzeba interpretować razem z testem i oględzinami.
Czy mogę przełożyć moduł z innej zmywarki Whirlpool?
Tylko po potwierdzeniu pełnej zgodności numerów części, wariantu urządzenia, złączy i oprogramowania. Ten sam model handlowy może występować w kilku wersjach technicznych.
Czy moduł do zmywarki Whirlpool wymaga programowania?
Zależy to od konkretnej płyty i modelu. Część modułów jest przygotowana do montażu, a inne wymagają konfiguracji lub zaprogramowania. Potwierdź tę informację na podstawie pełnego Service No. przed zakupem.
Gdzie znaleźć numer potrzebny do doboru części?
Numer modelu i Service No. znajduje się zwykle na tabliczce znamionowej, często na krawędzi lub wewnętrznej stronie drzwi. Odczytaj pełne oznaczenie, łącznie z końcówkami i wszystkimi cyframi; sam skrócony model może być niewystarczający.
Czy można bezpiecznie sprawdzić moduł miernikiem?
Można wykonywać pomiary bez zasilania, jeśli dokumentacja wskazuje punkty i warunki badania. Pomiary napięć na pracującej zmywarce oraz testowanie obwodów sieciowych są przeznaczone dla wykwalifikowanego serwisanta.
