Czujniki temperatury NTC i sensory zmętnienia wody Whirlpool
Czujniki temperatury NTC i sensory zmętnienia wody Whirlpool przekazują sterownikowi informacje potrzebne do regulacji grzania oraz doboru przebiegu programu. Ich usterkę mogą sugerować zimna woda, przegrzewanie, nieprawidłowy czas cyklu lub problemy z programem automatycznym. Przed zakupem należy jednak wykluczyć grzałkę, instalację i moduł oraz sprawdzić zgodność części z pełnym numerem serwisowym zmywarki.
Czujnik NTC a sensor zmętnienia wody – czym się różnią?

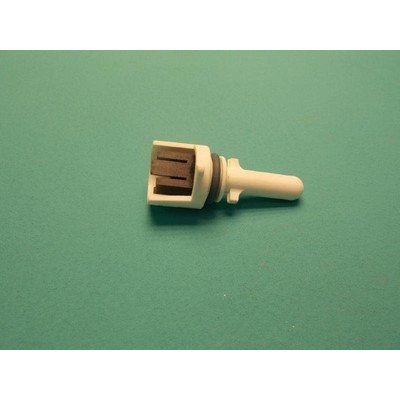

Czujnik NTC mierzy temperaturę. Jego rezystancja maleje wraz ze wzrostem temperatury, a moduł sterujący wykorzystuje tę zmianę między innymi do kontroli podgrzewania wody. Przerwa, zwarcie lub nieprawidłowa charakterystyka czujnika mogą zakłócić grzanie, wydłużyć program albo doprowadzić do przerwania cyklu.
Sensor zmętnienia wody, spotykany również pod oznaczeniami OWI lub OVI, ocenia właściwości optyczne wody. W programach automatycznych jego sygnał może wpływać na czas mycia, liczbę płukań i dobór kolejnych etapów. Osad na powierzchni optycznej może zafałszować odczyt bez elektrycznego uszkodzenia sensora.
W części konstrukcji Whirlpool termistor NTC i układ optyczny tworzą jeden zespół. W innych modelach czujniki są oddzielne, a starsze zmywarki mogą dodatkowo wykorzystywać termostaty stałe lub ograniczniki temperatury. Wygląd i liczba styków nie wystarczają więc do rozpoznania funkcji części.
Jakie objawy mogą wskazywać na problem z czujnikiem?
| Objaw | Możliwe przyczyny | Co sprawdzić w pierwszej kolejności |
| Woda pozostaje zimna, naczynia są tłuste, suszenie jest słabe | NTC, przerwa w wiązce, grzałka lub pompogrzałka, termostat zabezpieczający, przekaźnik albo moduł | Obwód grzałki, złącza, przewody i zmianę rezystancji NTC wraz z temperaturą |
| Zmywarka przegrzewa wodę lub grzeje w niewłaściwym momencie | Błędny odczyt NTC, zwarcie przewodów, sklejony przekaźnik grzałki, usterka modułu | Czy czujnik reaguje na temperaturę oraz czy obwód wykonawczy grzałki nie pozostaje załączony |
| Program automatyczny trwa nietypowo długo lub krótko | Brudna powierzchnia sensora, piana, nieprawidłowa kalibracja, problem z odpływem albo sam sensor OWI | Czystość układu filtrów i powierzchni optycznej, ilość piany, wiązkę oraz diagnostykę właściwą dla modelu |
| Pojawia się błąd czujnika temperatury lub OWI | Uszkodzony sensor, wypięta kostka, przerwany przewód, zwarcie albo wejście pomiarowe modułu | Dokładne znaczenie kodu dla numeru serwisowego, połączenia i pomiar czujnika |
Sam brak grzania nie potwierdza awarii NTC. Przykładowo grzałka może mieć przerwę, jej złącze może być nadpalone, pompa myjąca może nie zapewniać wymaganego obiegu, a moduł może nie załączać przekaźnika. Te elementy warto sprawdzić przed zakupem czujnika lub droższego sterownika. Odpowiednie podzespoły znajdują się w kategoriach grzałek i pompogrzałek Whirlpool oraz modułów elektronicznych do zmywarek Whirlpool.
Jeżeli zmywarka grzeje także wtedy, gdy dany etap programu nie powinien uruchamiać grzałki, nie należy jej dalej używać. Oprócz czujnika trzeba sprawdzić przekaźnik i układ sterowania grzałką – sklejone styki mogą utrzymywać zasilanie elementu grzejnego niezależnie od prawidłowego sygnału NTC.
Jak sprawdzić czujnik temperatury NTC?
Pomiar rezystancji wykonuje się przy urządzeniu odłączonym od zasilania. Z czujnika należy wypiąć kostkę, aby wynik nie obejmował równoległych obwodów modułu. Przed pomiarem warto zanotować temperaturę czujnika i odczekać, aż ustabilizuje się ona po demontażu.
- Ustaw multimetr na pomiar rezystancji w zakresie obejmującym dziesiątki kiloomów.
- Przyłóż sondy do styków termistora wskazanych w dokumentacji konkretnego wykonania.
- Zanotuj wynik w temperaturze pokojowej.
- Ogrzewaj część stopniowo, na przykład umieszczając jej część pomiarową w coraz cieplejszej wodzie. Złącze elektryczne powinno pozostać suche.
- Obserwuj, czy rezystancja maleje płynnie wraz ze wzrostem temperatury.
Przerwa w obwodzie, wartość bliska zeru albo skoki wyniku przy stabilnej temperaturze wskazują na uszkodzenie czujnika lub jego połączeń. Płynna zmiana rezystancji potwierdza jedynie podstawową reakcję termistora – nie wyklucza przesunięcia charakterystyki, usterki pojawiającej się dopiero po rozgrzaniu ani problemu w wiązce lub module.
Dla jednej z rodzin zmywarek Whirlpool dokumentacja podaje około 46–52 kΩ przy 25°C oraz 11–13 kΩ przy 60°C. Nie są to wartości uniwersalne dla wszystkich sensorów z tej kategorii. Wynik należy porównać z tabelą przewidzianą dla konkretnego numeru serwisowego i właściwymi stykami danego zespołu.
Jak diagnozować sensor zmętnienia wody?
Układu optycznego nie można wiarygodnie ocenić zwykłym testem ciągłości. Najpierw należy przeprowadzić oględziny:
- sprawdzić, czy powierzchnia optyczna nie jest pokryta tłuszczem, kamieniem lub osadem;
- skontrolować kostkę, styki oraz wiązkę pod kątem wilgoci, korozji i przerw;
- wykluczyć nadmierne pienienie spowodowane niewłaściwym detergentem lub wyciekiem nabłyszczacza;
- sprawdzić, czy brudna woda nie cofa się po odpompowaniu;
- uruchomić procedurę diagnostyczną właściwą dla danego modelu, jeżeli jest dostępna w jego dokumentacji serwisowej.
Powierzchnię sensora należy czyścić miękkim materiałem bez rysowania elementu optycznego. Nie wolno wkładać ostrych narzędzi w otwory misy ani stosować agresywnych środków mogących zmatowić tworzywo.
W niektórych konstrukcjach po wymianie OWI wymagany jest cykl diagnostyczny wymuszający późniejszą kalibrację sensora w czystej wodzie. Nie jest to procedura wspólna dla wszystkich europejskich zmywarek Whirlpool, dlatego nie należy uruchamiać przypadkowej kombinacji przycisków znalezionej dla innego panelu sterowania.
Dostęp do czujnika i wymiana
Czujnik NTC lub zespół OWI jest zwykle osadzony w misie zmywarki od spodu. W części modeli dostęp uzyskuje się po wyjęciu urządzenia z zabudowy i zdemontowaniu cokołu, dolnej osłony albo tacy zabezpieczającej. Inne konstrukcje pozwalają odblokować sensor od strony komory po wyjęciu filtrów.
Przed przechyleniem zmywarki trzeba odłączyć zasilanie, zamknąć dopływ wody, odłączyć przyłącza w sposób zapobiegający zalaniu oraz usunąć wodę pozostałą w misie. Należy także zabezpieczyć meble i podłogę. Po uzyskaniu dostępu warto zrobić zdjęcie ułożenia przewodów i sposobu zamocowania kostki.
Sensory mogą być blokowane zatrzaskami albo mocowaniem bagnetowym wymagającym częściowego obrotu. Nie należy zakładać, że każdy czujnik wyjmuje się w ten sam sposób. Nadmierne podważanie może uszkodzić misę, zaczepy lub gniazdo uszczelnienia.
Podczas montażu trzeba:
- sprawdzić stan uszczelki i powierzchni gniazda;
- osadzić czujnik równo i zablokować go w przewidzianym położeniu;
- podłączyć kostkę bez wyginania styków;
- poprowadzić przewody z dala od ruchomych i gorących elementów;
- upewnić się, że wiązka nie została przycięta osłoną;
- po złożeniu przeprowadzić próbę szczelności i program kontrolny.
Opisane pomiary napięcia, sprawdzanie sterowania grzałką oraz praca przy zasilonym urządzeniu są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczenia stanowiska i właściwych przyrządów pomiarowych.
Jak dobrać czujnik do zmywarki Whirlpool?
Czujnik należy dobierać według zgodności katalogowej, a nie wyłącznie na podstawie fotografii, temperatury nadrukowanej na obudowie czy pasującej wtyczki. W ramach podobnie nazwanych modeli mogą występować oddzielne NTC, zespoły OWI z termistorem, różne mocowania, uszczelnienia, charakterystyki rezystancyjne oraz inne przypisanie styków.
Z tabliczki znamionowej odczytaj pełny model oraz numer serwisowy, zwykle 12-cyfrowy i często rozpoczynający się od 85. Tabliczka zmywarki znajduje się zazwyczaj na krawędzi drzwi lub przy obrzeżu komory. Nie należy określać tego numeru jako PNC – w urządzeniach Whirlpool właściwym identyfikatorem doboru jest numer serwisowy lub kod produktu/12NC.
Przed zamówieniem porównaj numer części, sposób mocowania, liczbę i układ styków oraz potwierdzone zastosowanie dla numeru serwisowego urządzenia. Jeżeli oznaczenia są nieczytelne, następnym krokiem powinno być wykonanie wyraźnego zdjęcia całej tabliczki znamionowej oraz starego sensora z widocznym numerem.
FAQ – czujniki NTC i zmętnienia wody Whirlpool
Czy zimna woda oznacza uszkodzony czujnik NTC?
Nie. Taki objaw mogą powodować również grzałka lub pompogrzałka, termostat zabezpieczający, nadpalone złącze, uszkodzona wiązka, niewłaściwy obieg wody albo moduł sterujący. NTC warto oceniać dopiero razem z całym obwodem grzania.
Czy czujnik NTC powinien mieć przejście?
Sprawny termistor zwykle wykazuje mierzalną rezystancję, ale sam sygnał ciągłości nie wystarcza. Trzeba zmierzyć wartość po odłączeniu czujnika i sprawdzić, czy maleje płynnie podczas kontrolowanego ogrzewania.
Czy sensor zmętnienia można naprawić przez czyszczenie?
Jeżeli problemem jest osad na powierzchni optycznej, delikatne czyszczenie może przywrócić prawidłowy odczyt. Nie naprawi jednak uszkodzenia elektroniki, nieszczelności, skorodowanych styków ani przerwanej wiązki.
Czy po wymianie OWI trzeba wykonać kalibrację?
W niektórych rodzinach zmywarek tak – procedura diagnostyczna przygotowuje następny cykl do kalibracji sensora. W innych modelach nie jest to wymagane. Decyduje dokumentacja przypisana do pełnego numeru serwisowego.
Czy identyczna wtyczka gwarantuje zgodność czujnika?
Nie. Sensory z takim samym złączem mogą różnić się charakterystyką NTC, układem optycznym, przypisaniem styków, uszczelnieniem lub sposobem kalibracji. Zgodność trzeba potwierdzić katalogowo.
Gdzie znaleźć inne części współpracujące z czujnikiem?
Jeżeli diagnostyka wskazuje na układ obiegu, warto sprawdzić pompy zmywarek Whirlpool. Przy problemach z poziomem lub ilością wody pomocna będzie kategoria hydrostatów i czujników poziomu wody.
