Napędy, przekładnie i mechanizmy bloku
Napędy i przekładnie bloku zaparzającego odpowiadają za przesuwanie zaparzacza między pozycją spoczynkową i roboczą. Zgrzytanie, zatrzymanie cyklu lub niewłaściwe położenie bloku nie przesądza jednak o uszkodzeniu silnika. Przed zakupem warto sprawdzić opory zaparzacza, koła, pasek, czujniki położenia i przewody, a część dobrać według pełnego oznaczenia ekspresu.

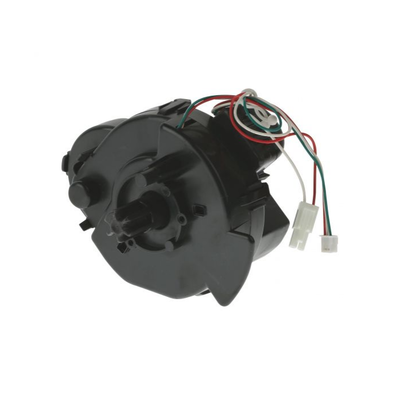

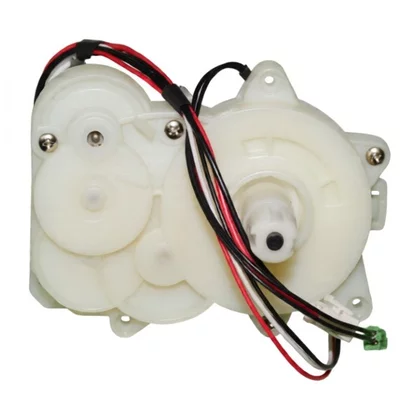

Za co odpowiada napęd bloku zaparzającego?
W automatycznym ekspresie silnik z przekładnią przesuwa mechanizm zaparzający pomiędzy pozycją spoczynkową a pozycją parzenia. Zależnie od konstrukcji moment obrotowy może być przekazywany przez przekładnię ślimakową, zestaw kół zębatych, wałek, krzywkę, sprzęgło albo pasek. Czujniki lub mikrowyłączniki informują sterownik, czy mechanizm osiągnął wymagane położenie.
Kategoria obejmuje zarówno kompletne zespoły napędowe, jak i silniki, przekładnie, paski, osie, krzywki, tuleje oraz elementy łączące napęd z blokiem. Nie należy utożsamiać jej z samym blokiem zaparzającym, ponieważ sprawny napęd może zostać przeciążony przez zapieczony lub nieprawidłowo złożony zaparzacz.
Objawy usterki napędu i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Zgrzytanie lub regularne przeskakiwanie | wyłamane albo wytarte zęby, luźne koło, zużyty pasek lub pęknięte sprzęgło | zatrzymać urządzenie i obejrzeć elementy przeniesienia napędu; dalsza praca może powiększyć uszkodzenie |
| Silnik pracuje, ale blok nie zmienia położenia | uszkodzone koło, pasek, wałek, sprzęgło lub połączenie z zaparzaczem | obserwować, który element obraca się, a za którym ruch zanika; nie wkładać dłoni do pracującego mechanizmu |
| Słychać buczenie, po czym ekspres zgłasza błąd | duży opór bloku, zakleszczona przekładnia, zablokowany silnik albo brak prawidłowego sygnału położenia | wyjąć blok zgodnie z instrukcją i sprawdzić jego ruch ręczny, a następnie koła, prowadnice i czujniki |
| Blok zatrzymuje się w połowie cyklu | opory mechaniczne, zużyty silnik, przerwa w przewodzie, niesprawny mikrowyłącznik lub sterowanie | ustalić, czy zatrzymanie występuje zawsze w tym samym miejscu i czy krańcówka zmienia stan |
| Nie można wyjąć lub włożyć zaparzacza | napęd nie wrócił do pozycji spoczynkowej albo blok nie został prawidłowo przygotowany do montażu | wykonać procedurę parkowania opisaną w instrukcji konkretnego ekspresu; nie obracać kół na siłę |
| Zmielona kawa trafia obok komory | napęd ustawia blok w złej pozycji, dozownik jest niedrożny albo sam zaparzacz ma luz lub uszkodzenie | porównać moment zrzutu kawy z położeniem komory i sprawdzić mocowanie bloku |
Brak kawy w filiżance nie jest sam w sobie dowodem awarii przekładni. Jeżeli mechanizm wykonuje pełny cykl, trzeba również sprawdzić drożność zaparzacza i wylewki, zawór drenażowy oraz układ tłoczenia wody. Odpowiednie części znajdują się między innymi w kategorii pomp wody do ekspresów.
Jak odróżnić uszkodzenie przekładni od zablokowanego zaparzacza?
Najpierw prawidłowo wyłącz ekspres przyciskiem i zaczekaj na zakończenie automatycznego parkowania mechanizmu. Dopiero później odłącz zasilanie. Jeżeli instrukcja przewiduje wyjmowany blok, wyjmij go bez używania siły.
- Sprawdź ruch zaparzacza. Elementy ruchome powinny przechodzić przez przewidziany zakres bez gwałtownych zacięć. Wyraźny opór, zaschnięta kawa, przekoszona prowadnica lub zapieczony tłok mogą przeciążać sprawny napęd.
- Obejrzyj gniazdo napędowe. Pęknięcia, zaokrąglone wypusty i ślady obracania się sprzęgła na osi wskazują, że moment nie jest prawidłowo przekazywany.
- Skontroluj koła i pasek. Szukaj brakujących zębów, pęknięć przy piaście, nadmiernego luzu, strzępienia oraz śladów przeskakiwania. Uszkodzenie bywa widoczne tylko w części obwodu koła.
- Sprawdź prowadzenie wałków. Wytarta tuleja lub przesunięte łożyskowanie może rozsunąć zazębienie mimo pozornie całych kół.
- Porównaj pracę bez obciążenia i z blokiem, ale wyłącznie wtedy, gdy dokumentacja serwisowa danego modelu przewiduje taki test. Lekka praca bez zaparzacza i przeciążenie po jego założeniu kierują diagnostykę w stronę oporów bloku, jego ustawienia lub współpracujących prowadnic.
Czyszczenie i smarowanie ma sens tylko w punktach wskazanych przez producenta. Stosuje się odpowiedni smar dopuszczony do mechanizmów ekspresów; nie należy pokrywać przypadkowym środkiem całej przekładni, mikrowyłączników ani powierzchni mających kontakt z kawą. Przydatne materiały znajdują się w kategorii rurek, smarów i akcesoriów serwisowych.
Kontrola mikrowyłączników i połączeń
Niesprawny napęd może w rzeczywistości być sprawnym mechanicznie zespołem, który nie otrzymuje informacji o osiągnięciu pozycji roboczej lub spoczynkowej. Sterownik uruchamia wtedy silnik zbyt długo, zatrzymuje cykl albo nie rozpoczyna ruchu.
Po odłączeniu ekspresu od zasilania i rozłączeniu badanego elementu można skontrolować mikrowyłącznik miernikiem ustawionym na test ciągłości lub pomiar rezystancji:
- zidentyfikuj styki COM, NO i NC według oznaczeń na obudowie lub schematu danego modelu;
- między COM i NO stan powinien zmienić się po naciśnięciu dźwigni, natomiast między COM i NC zmiana będzie odwrotna;
- zamknięty styk powinien mieć rezystancję bliską rezystancji przewodów pomiarowych, a otwarty nie powinien wykazywać ciągłości;
- wynik niestabilny, zależny od poruszania dźwignią lub wymagający zbyt dużego nacisku może wskazywać na zużycie albo zabrudzenie styku.
Taki pomiar nie potwierdza jeszcze, że krzywka rzeczywiście naciska mikrowyłącznik we właściwym momencie. Trzeba również obejrzeć jego mocowanie, dźwignię, krzywkę, wtyczkę i przewody. Pasujące elementy można porównać w kategorii czujników, mikrostyków i wyłączników.
Jak sprawdzić silnik napędu?
Przy odłączonym silniku można wykonać kontrolny pomiar rezystancji jego uzwojenia. Przerwa w obwodzie może oznaczać uszkodzone uzwojenie, szczotkę, komutator, przewód albo zabezpieczenie wewnętrzne. Bardzo niski wynik wymaga porównania z dokumentacją i sprawnym elementem, ponieważ silniki stosowane w różnych ekspresach mają odmienne napięcia i konstrukcje.
W silniku szczotkowym odczyt może zmieniać się przy powolnym obracaniu wirnika. Pojedynczy poprawny pomiar nie wyklucza zużytego komutatora, zaniku kontaktu w określonym położeniu ani spadku momentu pod obciążeniem. Jeżeli napęd rusza dopiero po poruszeniu wałem, pracuje nierówno lub zatrzymuje się mimo lekkiego mechanizmu, podejrzenie silnika staje się silniejsze.
Pomiar napięcia zasilającego silnik podczas pracy oraz test poboru prądu wykonuje się według dokumentacji konkretnego modelu. Pozwala to rozróżnić brak sterowania od przeciążenia mechanicznego, lecz nie istnieje jedna prawidłowa wartość dla całej kategorii. W różnych konstrukcjach występują silniki o innym napięciu, sterowanie dwukierunkowe oraz elektroniczne ograniczenie prądu.
Pomiary pod napięciem i uruchamianie rozebranego ekspresu są przeznaczone dla wykwalifikowanego technika. Wewnątrz urządzenia występuje napięcie sieciowe, gorące elementy i ruchome mechanizmy. Nie wolno trwale mostkować blokad ani trzymać czujników bezpieczeństwa wciśniętych prowizorycznymi przedmiotami.
Dostęp do przekładni i wymiana
Położenie napędu zależy od konstrukcji ekspresu. W wielu automatach znajduje się on za wewnętrzną ścianą komory zaparzacza, lecz dostęp może wymagać zdjęcia panelu bocznego, tylnego albo górnego. W innych urządzeniach silnik, pasek i mechanizm śrubowy są rozmieszczone oddzielnie.
Przed demontażem:
- wyłącz urządzenie zgodnie z instrukcją, odłącz je od sieci i poczekaj na ostygnięcie termobloku;
- wyjmij zbiornik wody, tackę, pojemnik na fusy i — jeśli konstrukcja na to pozwala — blok zaparzający;
- usuń ziarna z pojemnika, jeżeli przy zdejmowaniu obudowy mogłyby dostać się do wnętrza;
- fotografuj przebieg przewodów, pozycje wtyczek, podkładek, tulei i krzywek;
- nie ciągnij panelu po zwolnieniu zatrzasków, dopóki nie upewnisz się, że nie jest połączony z czujnikiem lub przewodem.
Po odsłonięciu zespołu sprawdź, czy napęd jest sprzedawany jako komplet, czy producent przewiduje wymianę pojedynczych kół, osi lub paska. Przed wyjęciem kół zaznacz ich położenie. Znaki montażowe są właściwe dla konkretnej konstrukcji — ustawienie strzałki, wałka lub krzywki z innego modelu może spowodować kolizję mechanizmu.
Podczas montażu upewnij się, że:
- wałki i tuleje są prawidłowo osadzone, a koła zazębiają się na całej szerokości;
- pasek biegnie w osi kół i nie jest skręcony;
- przewody nie wchodzą w zakres ruchu krzywki ani przekładni;
- czujniki są uruchamiane przez właściwy element mechanizmu;
- zaparzacz jest ustawiony w pozycji montażowej wymaganej przez instrukcję.
Po naprawie wykonaj najpierw przewidzianą dla modelu procedurę ustawienia pozycji bazowej. Nie wciskaj bloku, jeżeli gniazdo napędowe nie jest ustawione prawidłowo. Następnie sprawdź cykl płukania bez kawy i obserwuj, czy mechanizm pracuje płynnie, zatrzymuje się w odpowiednich punktach i nie pozostawia wycieku w komorze.
Jak dobrać właściwy napęd, przekładnię lub pasek?
Samo podobieństwo zdjęcia nie potwierdza zgodności. Różnice mogą dotyczyć napięcia silnika, przełożenia, kierunku obrotów, liczby i modułu zębów, długości paska, średnicy osi, krzywki, rozmieszczenia mocowań, złączy oraz sposobu wykrywania pozycji.
Najpewniejszą podstawą jest zgodność katalogowa z pełnym oznaczeniem ekspresu oraz numerem starej części. W szczególności odczytaj:
- dla Electrolux, AEG i Zanussi — pełny PNC / Prod.No.;
- dla Bosch i Siemens — pełny E-Nr z końcówką /xx;
- dla Whirlpool, Bauknecht, Indesit i Hotpoint — numer serwisowy, często rozpoczynający się od 85;
- dla Gorenje i Hisense — model oraz Art. No. albo kod PS;
- dla Philips, Saeco, De’Longhi, Jura, Krups i innych marek — pełny model, typ, wariant i numer katalogowy części, jeśli jest czytelny.
Przy pojedynczym kole porównaj również liczbę zębów, średnicę osi, szerokość, profil uzębienia i położenie znaków montażowych. Przy pasku potrzebny jest jego profil, obwód lub potwierdzony numer części — rozciągniętego starego paska nie należy traktować jako dokładnego wzorca długości.
Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, napędu przed demontażem, złączy oraz numerów odlanych lub nadrukowanych na obudowie. Pozwoli to sprawdzić wariant bez kupowania kolejnych części na próbę.
FAQ – napędy i przekładnie bloku ekspresu
Czy zgrzytanie oznacza konieczność wymiany całej przekładni?
Nie. Przyczyną może być pojedyncze koło, pasek, sprzęgło, poluzowana oś albo przeciążony zaparzacz. Kompletny zespół warto wymieniać dopiero po ustaleniu, że mniejsze elementy nie są dostępne lub uszkodzona jest także obudowa i łożyskowanie.
Dlaczego nowy napęd również się zacina?
Nowa część może zostać przeciążona przez zabrudzony lub źle złożony blok, niewłaściwe ustawienie kół, zużytą prowadnicę albo źle działający czujnik położenia. Przed kolejnym uruchomieniem trzeba znaleźć przyczynę pierwotnego uszkodzenia.
Czy można ręcznie obrócić przekładnię, aby włożyć zaparzacz?
Tylko wtedy, gdy instrukcja serwisowa danego modelu dokładnie przewiduje taką procedurę. Obracanie przypadkowego koła może rozregulować pozycję bazową, uszkodzić krzywkę lub doprowadzić do kolizji z blokiem. Bezpieczniej użyć fabrycznej procedury parkowania.
Czy sprawny mikrowyłącznik powinien mieć przejście?
Zależy od użytej pary styków i położenia dźwigni. COM–NO uzyskuje ciągłość po zadziałaniu, a COM–NC zwykle ją wtedy traci. Trzeba sprawdzić oba stany oraz to, czy mechanizm faktycznie naciska wyłącznik.
Czy pomiar rezystancji potwierdza sprawność silnika?
Nie. Wykrywa między innymi przerwę w obwodzie, ale nie ocenia pewnie momentu pod obciążeniem, stanu komutatora ani sterowania z modułu. Wynik należy połączyć z kontrolą mechaniki, przewodów i testem przewidzianym dla konkretnego ekspresu.
Czy część z identycznym złączem będzie pasować?
Nie musi. To samo złącze może występować przy innym napięciu, przełożeniu, kierunku pracy lub mocowaniu. Zgodność trzeba potwierdzić numerem katalogowym i pełnymi danymi z tabliczki znamionowej urządzenia.
