Moduły do żelazek
Moduł do żelazka może sterować grzaniem, zasilaniem, pompą, panelem lub funkcją automatycznego wyłączania. Przed zakupem wyklucz bezpiecznik, przewód, grzałkę i czujnik, a część dobierz po pełnym oznaczeniu urządzenia oraz numerze modułu, nie tylko po wyglądzie.
Jaką funkcję pełni moduł w żelazku

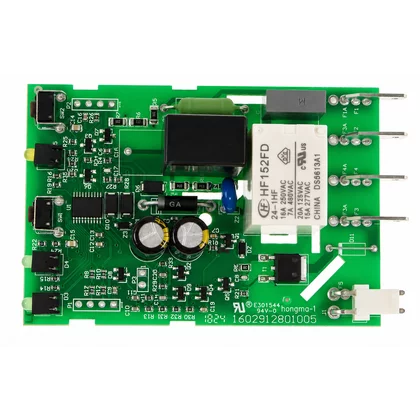

Nazwa „moduł do żelazka” obejmuje kilka różnych podzespołów. W prostym żelazku może to być płytka sterująca funkcją automatycznego wyłączania, przekaźnikiem grzałki albo kontrolką. W żelazku ze stacją pary spotyka się osobno moduł zasilania, płytę główną stacji, moduł obsługi i wyświetlacza oraz płytkę znajdującą się w rękojeści lub stopie.
Moduł nie zawsze zasila wszystkie elementy bezpośrednio. Może otrzymywać sygnały z przycisku pary, czujnika temperatury, czujnika poziomu wody lub układu wykrywania ruchu, a następnie sterować przekaźnikiem, pompą, elektrozaworem albo grzałką. Z tego powodu ten sam objaw może wynikać zarówno z uszkodzenia elektroniki, jak i z awarii elementu współpracującego.
Objaw nie wskazuje jeszcze modułu
Przed zamówieniem płytki ustal, która funkcja rzeczywiście nie działa. Pomocna jest kolejność: objaw → możliwe przyczyny → sprawdzenie → interpretacja → następny krok.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Żelazko nie reaguje na włączenie | Gniazdo, przewód, bezpiecznik termiczny, zasilacz modułu, płytka sterująca | Zasilanie gniazda, przewód i odgiętkę, połączenia oraz bezpiecznik po odłączeniu urządzenia | Przerwa w przewodzie lub bezpieczniku nie potwierdza uszkodzenia modułu. Najpierw wyklucz tor zasilania |
| Kontrolki działają, ale stopa nie grzeje | Grzałka, termostat lub czujnik, bezpiecznik termiczny, przekaźnik albo triak | Ciągłość grzałki i zabezpieczenia, połączenia oraz element wykonawczy | Sprawna grzałka nie oznacza sprawnego sterowania. Nie wolno zasilać jej z pominięciem zabezpieczeń |
| Żelazko grzeje, ale nie wyłącza się po odłożeniu | Czujnik ruchu, moduł auto-off, przekaźnik, zabrudzenie lub zablokowanie czujnika | Oględziny elementu wykrywającego położenie i modułu; porównanie ze schematem modelu | Utrata auto-off jest problemem bezpieczeństwa. Nie mostkuj modułu i nie pozostawiaj urządzenia bez nadzoru |
| Nie działa przycisk pary lub boost | Przycisk, przewód sygnałowy, pompa, elektrozawór, przewód wodny albo moduł obsługi | Mechaniczny skok przycisku, przewody i złącza, pracę pompy oraz obwód wykonawczy | Dźwięk pompy nie potwierdza drożności. Przed wymianą modułu sprawdź wodę, zawór i przewody |
| Wyświetlacz miga lub pojawia się kod | Czujnik temperatury, termistor bojlera, poziom wody, taśma, moduł główny | Kod w instrukcji właściwego modelu, złącza, przewody i element wskazany w dokumentacji | Kod zawęża obszar poszukiwań, ale nie jest automatycznym wskazaniem płytki |
| Para jest słaba, lecz urządzenie się nagrzewa | Kamień, zatkany przewód, dysze, elektrozawór, pompa, dopiero później elektronika | Zbiornik, odkamienianie zgodne z instrukcją, drożność przewodu i działanie zaworu | Jeżeli po oczyszczeniu przepływ wraca, moduł nie był przyczyną usterki |
W generatorach pary brak grzania może wynikać z modułu zasilania lub płyty głównej, ale również z termistora, grzałki bojlera, grzałki stopy, przewodu łączącego bazę z żelazkiem albo bezpiecznika. W prostym żelazku elektronika może odpowiadać głównie za auto-off, dlatego nie przenoś diagnozy z jednego typu urządzenia na drugi.
Co można sprawdzić bez podawania napięcia
Przed otwarciem urządzenia wyjmij wtyczkę, odczekaj do całkowitego wystygnięcia i opróżnij zbiornik lub bojler, jeżeli wymaga tego konstrukcja. Zrób zdjęcia połączeń przed odłączaniem przewodów. Kondensatory modułu mogą utrzymywać napięcie po odłączeniu, dlatego nie dotykaj elementów płytki bez odpowiedniego przygotowania.
Oględziny i kontrola połączeń
Sprawdź, czy nie ma nadpalonych złączy, pękniętych lutów, śladów wilgoci, osadu, stopionej izolacji oraz poluzowanych przewodów przy zawiasie i odgiętce. W stacjach pary obejrzyj złącza przewodu łączącego bazę z żelazkiem oraz taśmy panelu sterowania.
Odłączone złącze może dawać taki sam objaw jak uszkodzona płyta. Jeżeli po ponownym osadzeniu wtyku urządzenie zacznie działać, sprawdź, dlaczego połączenie się poluzowało, i wykonaj pełny test wszystkich funkcji.
Pomiar ciągłości
Multimetr ustaw na pomiar ciągłości lub niskiej rezystancji i badaj wyłącznie odłączone od zasilania obwody. Można w ten sposób sprawdzić przewód, bezpiecznik termiczny, styki wyłącznika oraz obwód grzałki, jeśli są dostępne punkty pomiarowe.
Wynik wskazujący przerwę oznacza, że dany tor nie przewodzi w warunkach pomiaru, ale nie wskazuje automatycznie przyczyny źródłowej. Bezpiecznik termiczny może być otwarty wskutek wcześniejszego przegrzania spowodowanego inną awarią. Nie wolno go zwierać ani zastępować elementem o niepotwierdzonych parametrach.
Pomiar grzałki i czujnika
Rezystancję grzałki mierz po odłączeniu jej przewodów od reszty układu, aby inne elementy nie zafałszowały wyniku. Odczyt porównaj z dokumentacją konkretnego modelu lub z wartością wynikającą z napięcia i mocy znamionowej. Przerwa wskazuje na uszkodzenie obwodu grzejnego, lecz prawidłowy odczyt na zimno nie potwierdza poprawnej pracy pod temperaturą.
Czujnik temperatury, na przykład NTC, oceniaj według charakterystyki właściwej dla urządzenia. Jedna rezystancja nie wystarcza do potwierdzenia sprawności. Sprawdź, czy wartość zmienia się zgodnie z dokumentacją podczas kontrolowanej zmiany temperatury. Nie podawaj napięcia na czujnik bez znajomości układu pomiarowego.
Badanie modułu
Na odłączonej płytce można sprawdzić widoczne uszkodzenia, stan złączy, bezpieczników na płytce oraz elementów wykonawczych, jeśli konstrukcja i dokumentacja na to pozwalają. Wymiana przekaźnika lub innego elementu ma sens tylko wtedy, gdy można zidentyfikować jego parametry oraz przyczynę uszkodzenia.
Płytka zalana masą, nadpalona albo uszkodzona wskutek wilgoci często jest przeznaczona do wymiany jako kompletny moduł. Nie kupuj płytki wyłącznie dlatego, że urządzenie nie klika, wyświetla kod albo zachowuje się niestabilnie. Najpierw potwierdź zasilanie, sygnał sterujący i element, który moduł ma załączać.
Pomiary pod napięciem, sprawdzanie obwodów sieciowych oraz diagnozowanie pracy przekaźnika lub triaka podczas zasilania są przeznaczone dla wykwalifikowanego serwisanta. Wymagają izolowanego sprzętu pomiarowego, ochrony przeciwporażeniowej i znajomości układu. Nie wykonuj takich testów przez przypadkowe mostkowanie przewodów.
Dostęp do modułu i wymiana
W prostym żelazku płytka znajduje się zwykle pod górną lub tylną częścią obudowy, w pobliżu przewodu, panelu albo mechanizmu auto-off. W generatorze pary moduł może być umieszczony w podstawie, pod panelem przednim lub w uchwycie żelazka. Dokładna droga dostępu zależy od modelu: czasem trzeba zdjąć zbiornik, osłonę podstawy, panel sterowania lub przewód łączący bazę z żelazkiem.
Przy demontażu:
- Odłącz urządzenie od sieci, opróżnij układ wodny i poczekaj, aż wystygnie.
- Fotografuj kolejne etapy i oznaczaj złącza, jeżeli nie mają jednoznacznego kodowania.
- Nie ciągnij za przewody ani za taśmę panelu; zwalniaj blokady złączy w miejscu do tego przeznaczonym.
- Zwróć uwagę na przewody sieciowe, przewód ochronny, uszczelki, opaski i elementy prowadzące wąż parowy.
- Przełóż izolatory, osłony i mocowania dokładnie w pierwotne położenie.
- Nie zostawiaj luźnych śrub wewnątrz obudowy, ponieważ mogą spowodować zwarcie lub zablokować wentylację.
Po montażu sprawdź, czy wszystkie przewody są podłączone, obudowa nie naciska na wiązkę, a przewód parowy nie jest załamany. Test powinien obejmować uruchomienie, nagrzewanie, pracę pary, przyciski, kontrolki lub wyświetlacz, działanie zabezpieczenia oraz brak wycieku wody. W stacji pary sprawdź także reakcję pompy i elektrozaworu.
Wymiana modułu nie zawsze kończy naprawę. Niektóre płytki wymagają konfiguracji, procedury serwisowej albo dopasowania do wariantu urządzenia, inne są gotowe do montażu. Nie zakładaj żadnej z tych możliwości bez informacji dla konkretnego modelu.
Jak dobrać właściwy moduł do żelazka
Najbezpieczniejszy dobór opiera się na kilku danych jednocześnie:
- pełnym modelu urządzenia z tabliczki znamionowej;
- wariancie końcowym modelu, jeżeli producent go stosuje;
- numerze części nadrukowanym na starej płytce;
- typie urządzenia: żelazko tradycyjne, żelazko ze stacją pary albo generator pary;
- funkcji modułu: zasilanie, sterowanie, panel, wyświetlacz lub płytka żelazka;
- układzie złączy, mocowaniach, wymiarach i wersji wykonania.
Samo podobieństwo zdjęcia, taki sam kolor obudowy albo identyczne złącze nie gwarantują zgodności. Moduły mogą różnić się oprogramowaniem, przypisaniem pinów, obsługiwanymi czujnikami, napięciem części sterującej oraz współpracującą pompą, zaworem lub grzałką.
Przy częściach producentów wymagających dodatkowych identyfikatorów podaj pełne oznaczenie z tabliczki:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. lub kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
W przypadku innych marek spisz model, numer produktu oraz wszystkie oznaczenia z tabliczki i modułu. Jeżeli płytka występuje jako zestaw z przewodem, panelem albo ramą, porównaj cały zespół, a nie tylko samą elektronikę. Przed zakupem warto przesłać zdjęcie tabliczki znamionowej i nadruku z modułu do weryfikacji.
Konserwacja ograniczająca awarie elektroniki
Nie każdą awarię modułu powoduje sama elektronika. Kamień, wilgoć, przegrzanie, nieszczelność zbiornika i uszkodzona izolacja przewodów mogą doprowadzić do problemów z płytą lub złączami. Stosuj sposób odkamieniania opisany dla danego modelu i nie zalewaj obudowy środkiem czyszczącym.
Jeśli po odkamienianiu para nadal jest słaba, sprawdź drożność przewodów, filtr, pompę i elektrozawór przed zakupem modułu. W przypadku stacji Philips opisany przypadek użytkownika wskazuje, że ograniczenie przepływu może powodować zabrudzony łącznik lub przewód doprowadzający wodę do dysz; po oczyszczeniu wydajność pary czasowo wróciła. Jest to przykład konkretnego urządzenia, a nie uniwersalna procedura dla wszystkich modeli.
Gdy urządzenie wyrzuca wyłącznik różnicowoprądowy, przerwij użytkowanie i szukaj upływu w grzałce, przewodach, wilgotnych złączach lub module. Nie resetuj zabezpieczenia wielokrotnie bez ustalenia przyczyny.
Powiązane części potrzebne do diagnozy
Jeżeli diagnoza wskazuje na inny element niż płytka, przydatne mogą być kategorie bezpieczników do żelazek, termostatów do żelazek, pomp do żelazek oraz elementów grzejnych do żelazek. Dobieraj je dopiero po potwierdzeniu, który obwód jest niesprawny.
FAQ
Czy brak grzania zawsze oznacza uszkodzony moduł?
Nie. Przyczyną może być przewód, bezpiecznik termiczny, grzałka, termostat, czujnik temperatury, złącze albo moduł sterujący elementem wykonawczym. Najpierw sprawdź tor zasilania i obwód grzałki po odłączeniu urządzenia.
Czy można zastąpić moduł mostkiem lub podłączyć grzałkę na stałe?
Nie. Takie obejście może usunąć auto-off, kontrolę temperatury albo inne zabezpieczenie i stworzyć ryzyko porażenia lub pożaru. Moduł należy naprawić zgodnie z dokumentacją albo zastąpić właściwym zespołem.
Czy taki sam model żelazka gwarantuje ten sam moduł?
Nie zawsze. Różne warianty regionalne i produkcyjne mogą mieć inne płytki, oprogramowanie, złącza lub współpracujące podzespoły. Potrzebne są pełne oznaczenia z tabliczki oraz numer części.
Czy kod błędu wskazuje część, którą trzeba kupić?
Kod wskazuje obszar problemu, na przykład czujnik, poziom wody lub komunikację między płytkami. Nie jest automatycznym potwierdzeniem uszkodzenia modułu. Sprawdź złącza i element wskazany w dokumentacji konkretnego modelu.
Czy można naprawić moduł zamiast go wymienić?
Czasem tak, na przykład po potwierdzeniu uszkodzenia przekaźnika lub konkretnego elementu zasilacza. Naprawa wymaga identyfikacji przyczyny, odpowiednich części i doświadczenia z elektroniką sieciową. Zalana lub zwęglona płytka zwykle wymaga wymiany całego zespołu.
Jakie informacje przygotować przed zamówieniem?
Spisz pełny model, wariant, numer produktu lub serwisowy, oznaczenie z tabliczki oraz numer nadrukowany na starej płytce. Zdjęcia tabliczki, złączy i mocowania pomagają odróżnić moduł podstawy od modułu żelazka lub panelu.
