Części do kuchni Amica 19396, typu EHK2.834TeYKDSprL i modelu HK2600, obejmują podzespoły piekarnika elektrycznego oraz płyty ceramicznej. Przed zakupem ustal, czy przyczyną usterki jest grzałka, pole grzejne, regulator, przełącznik, programator czy połączenie elektryczne. Zgodność części potwierdzaj za pomocą modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do zestawu Amica EHK2.834TeYKDSprL HK2600
Ta strona dotyczy kuchni do zabudowy Amica oznaczonej kodem wyrobu 19396, typem EHK2.834TeYKDSprL oraz modelem HK2600. Jest to zestaw obejmujący piekarnik elektryczny i płytę ceramiczną. W jego obrębie występują oddzielne obwody grzałek piekarnika, pól ceramicznych, oświetlenia, wentylatorów i elementów sterujących.
Podobny wygląd elementu nie potwierdza zgodności. W rodzinie EHK2.834 stosowano różne warianty pól, przełączników, programatorów, szyb, pokręteł i grzałek. Rozstrzygające są dane urządzenia oraz przypisanie katalogowe części.
Jeżeli potrzebujesz elementu do innego wariantu zestawu, przejdź do kategorii piekarników elektrycznych Amica, a następnie wybierz pełne oznaczenie swojego urządzenia.
Od objawu do właściwej grupy części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Piekarnik nie uruchamia żadnej funkcji, ale płyta działa | nieustawiony programator, brak trybu ręcznego, uszkodzony programator, zabezpieczenie termiczne, przełącznik lub przewody | wskazania zegara, ustawienie czasu, kontrolki, oświetlenie i reakcję wentylatora | migające zera lub tryb automatyczny mogą blokować grzanie; prawidłowy zegar nie wyklucza uszkodzenia jego przekaźnika |
| Nie grzeje tylko wybrany program | konkretna grzałka, sekcja przełącznika funkcji, konektor lub przewód | porównać działanie grzania górnego, dolnego, grilla i termoobiegu | brak ciepła wyłącznie na jednej funkcji zawęża podejrzenie, ale nie dowodzi jeszcze uszkodzenia grzałki |
| Wentylator termoobiegu pracuje, lecz piekarnik pozostaje zimny | grzałka pierścieniowa, jej zasilanie albo styki przełącznika | rezystancję grzałki po odłączeniu przewodów i stan konektorów | przerwa oznacza przepaloną grzałkę; prawidłowa rezystancja wymaga dalszego sprawdzenia toru sterowania |
| Góra potrawy jest blada, a spód się dopieka | zewnętrzna część grzałki górnej, grill lub przełącznik | oględziny grzałki i test funkcji górnego grzania | widoczne pęknięcie lub przerwa w obwodzie uzasadnia wymianę elementu |
| Spód pozostaje blady mimo długiego pieczenia | grzałka dolna lub jej obwód | pomiar grzałki dolnej po uzyskaniu dostępu od tylnej lub dolnej strony piekarnika | grzałka jest ukryta pod komorą, dlatego brak czerwonego żarzenia nie jest przydatnym testem |
| Piekarnik wybija zabezpieczenie | upływność grzałki do obudowy, uszkodzona izolacja przewodu, zawilgocenie lub zwarcie | ustalić, przy której funkcji następuje zadziałanie zabezpieczenia | jeżeli problem pojawia się tylko z jedną grzałką, podejrzenie dotyczy jej izolacji; zwykły test ciągłości może tego nie wykazać |
| Jedno pole ceramiczne nie grzeje | przerwana spirala pola, regulator energii, przełącznik strefy, przewód lub konektor | sprawdzić, czy nie działa całe pole, czy tylko jedna strefa, a następnie zmierzyć oddzielne obwody pola | przerwa w danym obwodzie wskazuje na uszkodzenie pola; ciągłość kieruje diagnostykę w stronę regulatora i połączeń |
| Pole grzeje stale z pełną mocą | sklejone styki regulatora energii lub błąd połączeń po wcześniejszej naprawie | czy regulacja pokrętłem zmienia cykl załączania pola | sama sprawna spirala nie odpowiada za regulację mocy, dlatego wymiana pola może nie usunąć usterki |
Piekarnik nie grzeje – od czego rozpocząć
Najpierw sprawdź programator
W kuchniach z elektronicznym programatorem po zaniku zasilania może pojawić się migające wskazanie czasu. W części konstrukcji grzanie pozostaje wtedy zablokowane do chwili ustawienia zegara i przejścia w tryb pracy ręcznej. Dokładna kombinacja przycisków zależy od wersji programatora, dlatego należy korzystać z instrukcji odpowiadającej konkretnemu panelowi.
Jeżeli zegar jest ustawiony, lecz po wybraniu funkcji nie działają jednocześnie grzałki, oświetlenie i wentylatory, nie należy od razu zamawiać kompletu elementów grzejnych. Trzeba sprawdzić programator, jego przekaźnik, przełącznik funkcji, zabezpieczenia termiczne i połączenia. Nie wolno trwale mostkować programatora ani zabezpieczeń – zmienia to działanie układu ochronnego urządzenia.
Jak sprawdzić grzałkę piekarnika
- Odłącz urządzenie od instalacji, zabezpiecz obwód przed przypadkowym załączeniem i potwierdź brak napięcia odpowiednim przyrządem.
- Oznacz położenie przewodów i odłącz je od zacisków badanej grzałki. Pomiar części pozostawionej w obwodzie może przebiegać przez inne podzespoły i prowadzić do błędnej oceny.
- Ustaw multimetr na pomiar rezystancji i zmierz wartość między zaciskami roboczymi.
- Brak wskazania lub wartość odpowiadająca przerwie oznacza uszkodzenie obwodu grzejnego. Wartość skończona potwierdza jedynie, że spirala nie jest całkowicie przerwana.
- Porównaj wynik z mocą i napięciem oznaczonymi na części lub w dokumentacji. Nie istnieje jedna prawidłowa rezystancja dla wszystkich grzałek.
Test omomierzem między zaciskami roboczymi nie potwierdza stanu izolacji grzałki. Element może mieć prawidłową ciągłość, a po rozgrzaniu wykazywać upływność do metalowej osłony i powodować zadziałanie wyłącznika różnicowoprądowego. Pomiar rezystancji izolacji odpowiednim napięciem probierczym jest czynnością dla osoby posiadającej kwalifikacje i właściwy miernik.
Nierówne pieczenie nie zawsze oznacza termostat

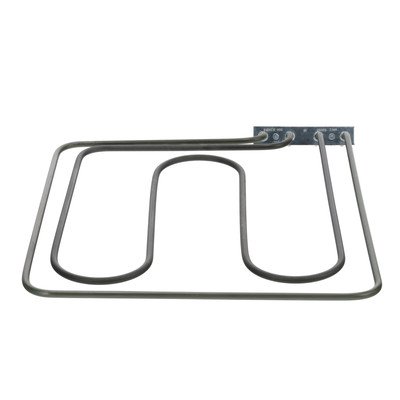

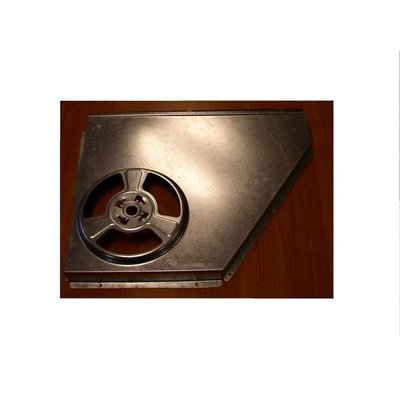

Jeżeli niedopieczony jest przede wszystkim spód, sprawdź obwód grzałki dolnej. Gdy problem dotyczy góry wypieku, sprawdź obie sekcje zespolonej grzałki górnej. W trybie termoobiegu trzeba rozróżnić dwa elementy: silnik wentylatora i grzałkę otaczającą wentylator. Obracające się śmigło nie potwierdza, że grzałka pierścieniowa działa.
Znaczne przegrzewanie na różnych programach może wiązać się z termostatem regulacyjnym, lecz podobny efekt daje nieprawidłowo podłączony lub zwarty regulator. Przed wymianą termostatu warto porównać temperaturę w ustabilizowanej komorze za pomocą termometru piekarnikowego. Krótkie wahania wynikające z cyklicznego włączania i wyłączania grzałek są normalne; pojedynczy odczyt wykonany podczas nagrzewania nie rozstrzyga o usterce.
Diagnostyka pól płyty ceramicznej
Klasyczne pole ceramiczne zawiera spiralę lub kilka oddzielnych obwodów grzejnych. W polu dwustrefowym może działać część podstawowa, podczas gdy pierścień zewnętrzny pozostaje zimny. Taki objaw wskazuje na konieczność osobnego sprawdzenia obu obwodów, łączników między nimi i styków przełączających dodatkową strefę.
Przy pomiarze pola:
- odłącz zasilanie całego zestawu i potwierdź brak napięcia;
- podnieś płytę zgodnie z konstrukcją zestawu, nie opierając szkła na przewodach ani elementach grzejnych;
- sfotografuj i oznacz konektory przed ich zdjęciem;
- odłącz przewody od badanego obwodu, aby nie mierzyć regulatora lub sąsiednich połączeń;
- zmierz rezystancję między zaciskami danego obwodu;
- wynik oznaczający przerwę potwierdza uszkodzenie spirali, natomiast ciągłość nie wyklucza wypalonego konektora, regulatora energii ani styku przełącznika.

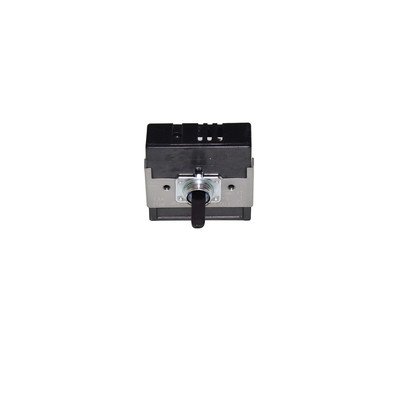

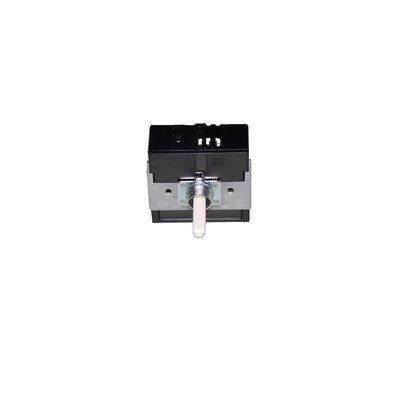

Jeżeli pole nie działa tylko na jednej pozycji pokrętła, ale grzeje przy pozostałych ustawieniach, bardziej prawdopodobny jest problem ze stykami regulatora lub przełącznika niż całkowicie przepalona spirala. Pole stale rozgrzewające się do pełnej mocy również kieruje diagnostykę w stronę regulatora energii.
Dostęp do części i wymiana
Grzałki piekarnika

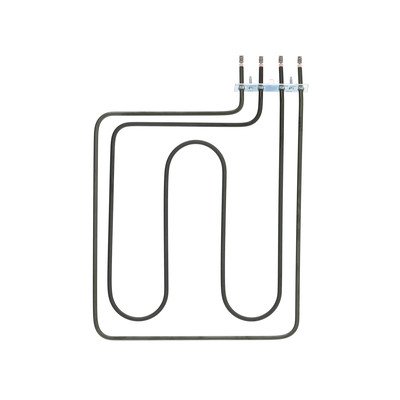

Dostęp do grzałki górnej i grzałki termoobiegu uzyskuje się zazwyczaj od strony komory, lecz ich zaciski mogą być dostępne dopiero po odsunięciu piekarnika i zdjęciu tylnej osłony. Grzałka dolna znajduje się pod dnem komory; zależnie od wykonania wyjmuje się ją od tyłu albo po zdjęciu dolnej osłony urządzenia.
Przed wyciągnięciem grzałki trzeba zabezpieczyć przewody, aby nie cofnęły się za izolację komory. Nowy element powinien zostać osadzony bez naprężania rurki grzejnej, a konektory muszą trzymać pewnie. Luźne lub przebarwione złącze należy naprawić, ponieważ samo założenie nowej grzałki nie usuwa przyczyny przegrzewania styku.
Pole ceramiczne
Dostęp do pól wymaga uniesienia zespołu szkła lub płyty montażowej. Sposób mocowania zależy od wersji zestawu i zabudowy. Szkło musi być podparte na całej powierzchni i chronione przed skręceniem oraz uderzeniem krawędzią. Przed odpięciem pola należy udokumentować położenie przewodów, sprężyn dociskowych, wsporników i czujników ograniczających temperaturę.
Nowe pole dobiera się nie tylko według średnicy. Znaczenie mają liczba stref, moc każdego obwodu, rozmieszczenie zacisków, położenie ogranicznika temperatury, uchwyty oraz wysokość montażowa. Błędnie osadzony element może niedostatecznie przylegać do szkła albo obciążać je punktowo.
Programator i przełączniki
Dostęp do elementów sterujących zwykle wymaga wysunięcia piekarnika z zabudowy i zdjęcia osłony panelu. Wiązki należy oznaczyć przed rozłączeniem; kierowanie się wyłącznie kolorami przewodów jest niewystarczające. Różne przełączniki mogą mieć podobny korpus i liczbę styków, ale odmienny program połączeń.
Opisane prace dotyczą urządzenia zasilanego z instalacji o dużej mocy. Czynności przy przyłączu, pomiary pod napięciem oraz sprawdzanie torów zasilających wymagają odpowiednich kwalifikacji, doświadczenia, przyrządów pomiarowych i procedur zabezpieczenia miejsca pracy. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do Amica 19396
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- model urządzenia – w tej kategorii HK2600;
- kod wyrobu – 19396;
- pełny 14-cyfrowy numer fabryczny.
Tabliczka piekarnika może znajdować się z boku obudowy, dlatego jej odczyt czasem wymaga wysunięcia urządzenia. Kopia danych bywa umieszczona w karcie gwarancyjnej. Jeżeli zestaw ma oddzielne oznaczenie płyty, sprawdź także jej tabliczkę – część do pola ceramicznego może wymagać identyfikacji właśnie tego zespołu.
Przy porównywaniu części zwróć uwagę na:
- numer części Amica i jego ewentualne numery zastępujące;
- moc, napięcie, kształt i rozstaw mocowań grzałki;
- średnicę, liczbę stref oraz zaciski pola ceramicznego;
- schemat pracy i rozmieszczenie styków przełącznika;
- typ programatora, liczbę przekaźników i wykonanie panelu;
- wymiary, nadruk, mocowania i stronę montażu szyby lub pokrętła.
Samo oznaczenie EHK2.834TeYKDSprL nie powinno być jedyną podstawą zakupu, ponieważ podobny typ występował w więcej niż jednym wykonaniu. Najbezpieczniejszy następny krok to wykonanie czytelnego zdjęcia tabliczki znamionowej oraz oznaczeń starej części i porównanie ich z przypisaniem katalogowym.
FAQ – części do Amica EHK2.834TeYKDSprL HK2600
Czy migający zegar może zablokować piekarnik?
Tak, w części programatorów stosowanych w kuchniach Amica brak ustawionej godziny lub pozostawienie trybu automatycznego blokuje obwód piekarnika. Jeżeli ustawienie czasu nie pomaga, trzeba sprawdzić programator i jego przekaźnik, a nie omijać go stałym mostkiem.

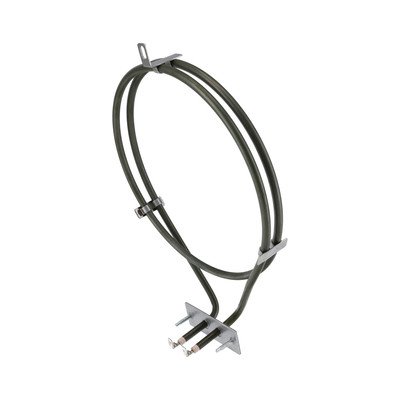

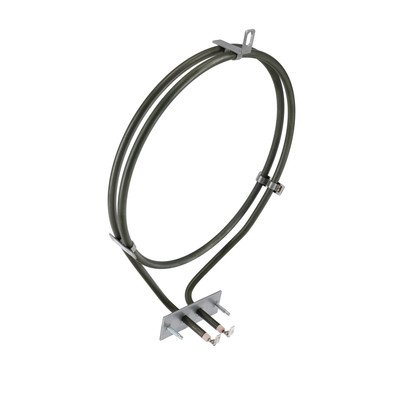

Jak rozpoznać uszkodzenie grzałki termoobiegu?
Typowym objawem jest praca wentylatora przy braku ogrzewania na funkcji termoobiegu. Potwierdzeniem przerwanej spirali jest pomiar rezystancji wykonany po odłączeniu przewodów. Prawidłowa ciągłość oznacza, że należy sprawdzić również przełącznik, konektory i przewody.
Dlaczego nowe pole ceramiczne nadal nie grzeje?
Przyczyną może być regulator energii, wypalony konektor, uszkodzony przewód albo błędne podłączenie. Przed wymianą pola należy sprawdzić jego obwody omomierzem. Jeżeli mają ciągłość, dalsza diagnostyka powinna objąć sterowanie i połączenia.
Czy grzałkę można uznać za sprawną, gdy multimetr pokazuje ciągłość?
Nie w pełni. Taki wynik wyklucza całkowite przerwanie spirali, ale nie wykrywa każdej upływności do obudowy ani usterki ujawniającej się dopiero po rozgrzaniu. Do oceny izolacji potrzebny jest odpowiedni pomiar serwisowy.
Czy wystarczy podać model HK2600 przy zamawianiu części?
Nie. Dla urządzeń Amica należy podać model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny. W tej kategorii punktem wyjścia jest kod 19396, ale zgodność konkretnej części trzeba jeszcze potwierdzić numerem fabrycznym i oznaczeniem demontowanego elementu.
