1170113 - FZ204BUW+02AM (FZ204.3 / GS15307W)
Części do zamrażarki Amica FZ204.3 / GS15307W dobiera się na podstawie objawu, rodzaju elementu i pełnych oznaczeń urządzenia. Przed zakupem sprawdź, czy problem dotyczy termostatu, drzwi, uszczelki, szuflady, zawiasu, instalacji elektrycznej czy układu chłodniczego, a następnie porównaj model, kod wyrobu i numer fabryczny z tabliczki znamionowej.
Części do Amica FZ204.3 / GS15307W — co można wymienić

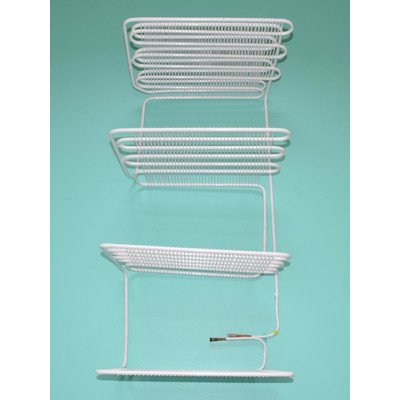

Model FZ204.3 / GS15307W, oznaczony w katalogu jako 1170113 - FZ204BUW+02AM, jest wolnostojącą zamrażarką z mechaniczną regulacją temperatury. Instrukcja tego modelu wymienia między innymi drzwi komory, szuflady, tacę szybkiego mrożenia oraz regulowane nóżki. W praktyce części zamienne mogą dotyczyć również termostatu, pokrętła, zawiasów, uchwytu, uszczelki drzwi, przewodu zasilającego, elementów mocujących, parownika lub sprężarki.
Nie każdy problem wymaga wymiany podzespołu chłodniczego. Ten sam objaw może powstać przez niewłaściwe ustawienie urządzenia, nieszczelne drzwi, nadmierne oszronienie, uszkodzenie termostatu albo awarię układu chłodniczego. Dlatego kolejność sprawdzania ma znaczenie.
Zamrażarka słabo mrozi albo nie osiąga temperatury
Objaw → możliwe przyczyny → sprawdzenie
- Temperatura rośnie po włożeniu dużej ilości produktów
- Przyczyną może być jednorazowy, zbyt duży załadunek ciepłej żywności lub długie otwieranie drzwi.
- Sprawdź ustawienie pokrętła, ilość produktów, czas potrzebny na ponowne wychłodzenie oraz temperaturę pomieszczenia.
- Po ustabilizowaniu pracy zmierz temperaturę niezależnym termometrem umieszczonym w komorze. Sama ocena twardości produktów nie zastępuje pomiaru.
- Jeżeli temperatura stopniowo wraca do prawidłowej wartości, nie należy pochopnie kupować termostatu ani sprężarki.
- Sprężarka pracuje długo, a w komorze jest za ciepło
- Najpierw sprawdź, czy drzwi domykają się bez oporu, uszczelka przylega na całym obwodzie, a produkty nie blokują drzwi.
- Obejrzyj warstwę szronu. Gruby, nierówny lód może ograniczać wymianę ciepła i wskazywać na problem z eksploatacją, nieszczelnością drzwi albo układem chłodniczym.
- Sprawdź odstęp od ściany, drożność przestrzeni wokół skraplacza i wypoziomowanie urządzenia. Zamrażarka nie powinna stykać się z meblami ani pracować przy źródle ciepła.
- Jeżeli po pełnym rozmrożeniu i ponownym uruchomieniu urządzenie przez pewien czas działa poprawnie, a następnie problem wraca, trzeba odróżnić nieszczelność drzwi od nieprawidłowej pracy układu chłodniczego.
- Sprężarka pracuje, ale prawie nie powstaje szron na powierzchni chłodzącej
- Taki objaw może wskazywać na ubytek czynnika, nieszczelność lub problem ze sprężaniem, ale nie potwierdza konkretnej części.
- Pomiar rezystancji przewodów sprężarki nie sprawdza szczelności układu ani wydajności sprężania. Do oceny obiegu chłodniczego potrzebne są przyrządy serwisowe i doświadczenie.
- Nie nakłuwaj parownika, nie doginaj kapilary i nie próbuj samodzielnie uzupełniać czynnika. W tym przypadku zakup termostatu „na próbę” może nie rozwiązać problemu.
Instrukcja dla tego modelu podaje, że na temperaturę wpływają między innymi temperatura otoczenia, stopień wypełnienia, częstotliwość otwierania drzwi i nastawa termostatu. Urządzenie ma klasę klimatyczną ST, dlatego praca w zbyt chłodnym lub zbyt gorącym pomieszczeniu może zmieniać częstotliwość załączania sprężarki.
Nadmierne oszronienie i ciągła praca
Warstwa lodu pogarsza skuteczność mrożenia i zwiększa zużycie energii. W tym modelu należy rozpocząć od bezpiecznego rozmrożenia, a nie od podważania lodu ostrym narzędziem.
- Odłącz urządzenie od zasilania i wyjmij produkty.
- Pozwól, aby lód stopił się naturalnie; nie używaj grzejnika, opalarki ani suszarki do włosów.
- Osusz komorę, sprawdź uszczelkę i ułożenie drzwi.
- Po ponownym uruchomieniu obserwuj temperaturę oraz czas pracy sprężarki.

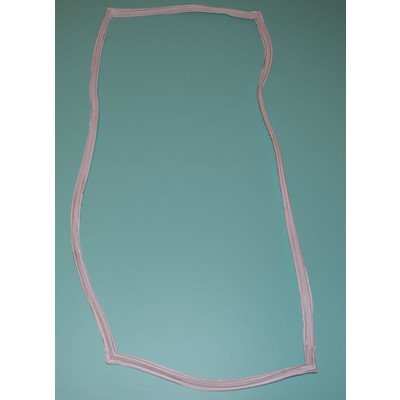

Jeżeli lód szybko narasta przy krawędzi drzwi, obejrzyj uszczelkę pod kątem pęknięć, odkształceń, zabrudzeń i odstawania od korpusu. Przydatny jest test kartki: wsunięta między uszczelkę a korpus powinna stawiać wyczuwalny opór po zamknięciu drzwi. Test nie ocenia jednak całej geometrii drzwi ani szczelności niewidocznych odcinków.
Jeżeli uszczelka jest cała, a drzwi są prawidłowo ustawione, przyczyną może być termostat. Samo klikanie pokrętła nie potwierdza jego sprawności. Wymontowany termostat można badać omomierzem przy odłączonym zasilaniu, sprawdzając zmianę stanu styków podczas zmiany temperatury, ale właściwe punkty przełączania zależą od zastosowanego elementu i jego oznaczenia. Wynik badania należy porównać z dokumentacją konkretnego termostatu.
Zamrażarka nie uruchamia się
Jeżeli nie świeci kontrolka lub sprężarka nie startuje, sprawdź kolejno:
- czy wtyczka jest prawidłowo włożona do gniazda;
- czy gniazdo zasila inne urządzenie;
- czy przewód zasilający nie ma uszkodzeń;
- czy pokrętło nie znajduje się w pozycji OFF;
- czy przewody przy termostacie i elementach rozruchowych nie są luźne lub nadpalone.
Jeżeli sprężarka tylko buczy, klika zabezpieczenie albo próbuje wystartować i się wyłącza, przyczyną może być element rozruchowy, zabezpieczenie termiczne, połączenie, zasilanie lub sama sprężarka. Nie wolno omijać zabezpieczenia ani zasilać sprężarki prowizorycznym połączeniem. Pomiary napięcia i diagnostyka obwodu pod napięciem są przeznaczone dla wykwalifikowanego serwisanta.
Pomiar ciągłości przewodu lub styków wykonuje się wyłącznie po odłączeniu urządzenia od sieci. Brak przejścia może wskazywać na przerwę, ale prawidłowa ciągłość nie potwierdza jeszcze poprawnej pracy elementu pod obciążeniem.

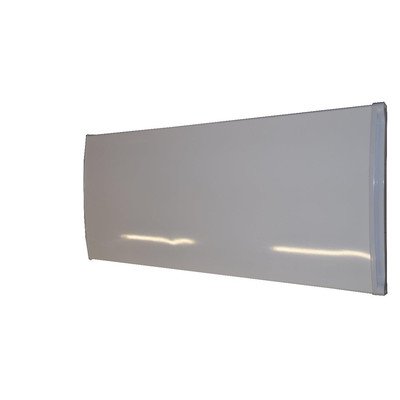

Drzwi, uszczelka, zawiasy i uchwyt
Problemy mechaniczne można zwykle rozpoznać bez pomiarów elektrycznych:
- drzwi opadają lub ocierają o korpus — sprawdź zawiasy, śruby mocujące, tuleje i wypoziomowanie;
- drzwi nie dociskają uszczelki — sprawdź deformację uszczelki, położenie zawiasów i przeszkody wewnątrz komory;
- uchwyt ma luz albo pękł — porównaj rozstaw mocowań i sposób przykręcenia z oferowaną częścią;
- szuflada pękła lub nie przesuwa się — sprawdź prowadzenie, szerokość, wysokość, położenie ograniczników i wersję szuflady;
- nóżka jest uszkodzona — porównaj gwint, wysokość regulacji i sposób osadzenia.
Przed demontażem drzwi opróżnij komorę, odłącz urządzenie od zasilania i zabezpiecz drzwi przed upadkiem. Instrukcja modelu przewiduje zdjęcie górnego blatu, odkręcenie zawiasu górnego i dolnego oraz ponowne wypoziomowanie urządzenia po montażu. Układ elementów może różnić się zależnie od wersji wykonania, dlatego przed odkręceniem warto zrobić zdjęcia położenia zawiasów i podkładek.
Nie chwytaj za uchwyt drzwi podczas przesuwania zamrażarki. Nie opieraj urządzenia na przewodzie, rurkach ani skraplaczu. Po wymianie zawiasu sprawdź, czy krawędź drzwi jest równoległa do korpusu i czy uszczelka przylega bez przerw.
Wymiana termostatu i dostęp do elementu
W zamrażarkach Amica z mechanicznym sterowaniem termostat jest powiązany z pokrętłem regulacji temperatury. Dostęp do niego może prowadzić przez panel sterowania, ale sposób mocowania i prowadzenia kapilary trzeba potwierdzić dla konkretnej wersji urządzenia.
Przy wymianie:
- Odłącz wtyczkę od gniazda i ustaw urządzenie tak, aby mieć bezpieczny dostęp do panelu.
- Zdejmij pokrętło oraz elementy osłonowe zgodnie z konstrukcją danego egzemplarza.
- Zrób zdjęcia przewodów i ich zacisków przed odłączeniem.
- Oznacz przewody, odłącz je i wyjmij kapilarę bez załamywania.
- Zamontuj część o potwierdzonym oznaczeniu, prowadząc kapilarę w taki sam sposób jak wcześniej.
- Sprawdź, czy przewody nie są naprężone i nie dotykają ostrych krawędzi.
- Po uruchomieniu obserwuj cykle pracy oraz temperaturę w komorze.
Nie dobieraj termostatu wyłącznie po liczbie styków lub podobnym wyglądzie. Różne elementy mogą mieć inną charakterystykę, długość kapilary, zakres temperatur i sposób mocowania.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów pod napięciem ani prac przy sprężarce i układzie chłodniczym bez przygotowania.
Jak dobrać część do modelu 1170113
Przy zamówieniu części do Amica przygotuj komplet danych z tabliczki znamionowej, a nie tylko skróconą nazwę modelu. Dla tego urządzenia sprawdź:
- model: FZ204.3 lub GS15307W;
- kod wyrobu: 1170113 / FZ204BUW+02AM, jeżeli taki zapis znajduje się na tabliczce;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie samej wymienianej części, jeżeli jest widoczne;
- wymiary, stronę montażu, rozstaw mocowań i typ złącza — w przypadku elementów mechanicznych lub elektrycznych.
Skrócony model może nie identyfikować wszystkich wariantów produkcyjnych. Identyczne zdjęcie, podobny uchwyt albo takie samo złącze nie gwarantują zgodności. Dotyczy to szczególnie termostatów, elementów drzwi, szuflad, zawiasów i części elektrycznych.
Przed zakupem odczytaj oznaczenia z tabliczki znajdującej się wewnątrz komory zamrażarki i porównaj je z opisem części. Jeśli tabliczka jest nieczytelna, pomocne będą zdjęcia oznaczeń urządzenia, uszkodzonego elementu, mocowania oraz wymiarów.
Konserwacja ograniczająca ryzyko usterek
- Nie dopuszczaj do tworzenia się grubej warstwy lodu.
- Utrzymuj uszczelkę w czystości i nie zamykaj drzwi na produktach wystających poza obrys szuflad.
- Nie zasłaniaj przestrzeni potrzebnej do obiegu powietrza.
- Regularnie odkurzaj dostępne elementy skraplacza po odłączeniu urządzenia od zasilania.
- Nie używaj ostrych narzędzi do usuwania lodu.
- Po przestawieniu zamrażarki wypoziomuj ją i sprawdź, czy drzwi swobodnie się zamykają.
FAQ
Czy części do FZ204.3 pasują do każdej zamrażarki Amica?
Nie. Nazwa FZ204.3 może występować obok innych oznaczeń handlowych, ale zgodność części trzeba potwierdzić po pełnym modelu, kodzie wyrobu i 14-cyfrowym numerze fabrycznym. W przypadku części mechanicznych sprawdź również wymiary i stronę montażu.
Zamrażarka pracuje, ale nie mrozi — czy trzeba wymienić termostat?
Nie można tego stwierdzić na podstawie samego objawu. Najpierw sprawdź temperaturę, ustawienie pokrętła, szczelność drzwi, oszronienie, wentylację wokół urządzenia i warunki pracy. Jeżeli sprężarka pracuje, a układ nie osiąga temperatury, możliwa jest również usterka obiegu chłodniczego.
Czy gruby lód oznacza uszkodzony termostat?
Nie zawsze. Przyczyną może być nieszczelna uszczelka, źle ustawione drzwi, częste otwieranie, zbyt wilgotne produkty lub niewłaściwe rozmrażanie. Po bezpiecznym rozmrożeniu obserwuj, jak szybko lód narasta ponownie.
Jak sprawdzić termostat miernikiem?
Termostat sprawdza się po odłączeniu urządzenia od sieci, badając zmianę stanu jego styków podczas zmiany temperatury lub położenia elementu sterującego. Pomiar ciągłości nie określa prawidłowego punktu przełączania, dlatego wynik trzeba porównać z dokumentacją konkretnego termostatu.
Czy można rozmrażać tę zamrażarkę suszarką?
Nie. Instrukcja zaleca odłączenie urządzenia, wyjęcie produktów i naturalne stopienie szronu. Gorące powietrze może uszkodzić tworzywa, izolację albo elementy układu chłodniczego.
Jakie dane przesłać do doboru części?
Przygotuj zdjęcie całej tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym. W przypadku części mechanicznej dołącz zdjęcia uszkodzonego elementu, mocowania i jego podstawowych wymiarów.
