Części do zamrażarki skrzyniowej Amica FS140.3 / FZ 140.3 AG pomagają usunąć problemy z mrożeniem, szczelnością pokrywy, sterowaniem i wyposażeniem komory. Przed zakupem porównaj oznaczenie 1193793, typ FS140BUWE02AG, wymiary i mocowanie części z danymi z tabliczki znamionowej.
Części do zamrażarki Amica 1193793 – FS140.3 / FZ 140.3 AG
Model FS140.3 / FZ 140.3 AG, oznaczany również jako FS140BUWE02AG, jest wolnostojącą zamrażarką skrzyniową o pojemności użytkowej 142 l. Urządzenie ma elektroniczne sterowanie, funkcję szybkiego zamrażania oraz sprężarkę inwerterową pracującą z czynnikiem R600a. W tej kategorii mogą występować zarówno elementy wyposażenia, jak kosz, uchwyt, korek odpływu czy skrobak, jak i części wpływające na pracę układu chłodzenia oraz sterowania.
Od objawu do właściwej części
Pojedynczy objaw nie wskazuje automatycznie konkretnego podzespołu. Najpierw ustal, czy problem dotyczy chłodzenia, szczelności, zasilania i sterowania, czy tylko elementu mechanicznego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Zamrażarka nie osiąga właściwej temperatury | Nieszczelna uszczelka pokrywy, zbyt ciepłe otoczenie, problem ze sterowaniem, sprężarką albo obiegiem chłodniczym | Ustawienie urządzenia, szczelność pokrywy, pracę sprężarki, temperaturę rzeczywistą niezależnym termometrem | Jeżeli sprężarka pracuje długo, a temperatura nadal jest zbyt wysoka, sama wymiana uszczelki nie musi rozwiązać problemu |
| Sprężarka pracuje prawie bez przerwy | Nieszczelność, duży jednorazowy załadunek, niewłaściwe warunki pracy, czujnik lub moduł sterujący, spadek wydajności układu chłodniczego | Stan uszczelki, ułożenie urządzenia, temperaturę otoczenia i temperaturę wewnątrz | Długi czas pracy po włożeniu dużej ilości produktów może być przejściowy; utrzymywanie się objawu przy pustej komorze wymaga dalszej diagnostyki |
| W komorze szybko przybywa lodu lub szronu | Nieszczelna albo zabrudzona uszczelka, niedomknięta pokrywa, wilgotne produkty, zbyt częste otwieranie | Obejrzyj cały obwód uszczelki i wykonaj próbę z kartką | Wypadanie kartki w konkretnym miejscu wskazuje na problem z dociskiem, ale nie rozstrzyga, czy winna jest sama uszczelka, zawias lub pokrywa |
| Urządzenie nie uruchamia sprężarki | Brak zasilania, ustawienie OFF, przewód, moduł sterujący, układ rozruchowy lub sprężarka | Gniazdo, wtyczkę, ustawienia i kontrolki; dalsze pomiary wykonuj zgodnie ze schematem danego wariantu | Brak dźwięku sprężarki nie odróżnia samodzielnie usterki sterowania od usterki układu rozruchowego |
| Zamrażarka działa, ale pokrywa ciężko się otwiera lub nie trzyma położenia | Uszkodzony zawias, uchwyt, element mocujący albo odkształcenie pokrywy | Obejrzyj mocowania, luzy, pęknięcia i symetrię szczeliny | Jeżeli pokrywa jest przekoszona, nowa uszczelka może nie przywrócić szczelności bez usunięcia przyczyny mechanicznej |
| Uszkodzony jest kosz, uchwyt, korek lub skrobak | Pęknięcie, zużycie tworzywa, uszkodzenie mechaniczne lub zagubienie elementu | Porównaj kształt, wymiary, punkty podparcia i sposób montażu | W przypadku prostych elementów wygląd to za mało; znaczenie mają także wymiary i sposób mocowania |
Gdy zamrażarka słabo mrozi
Zacznij od sprawdzenia rzeczy najprostszych i możliwych do wykonania bez ingerencji w układ chłodniczy:
- Zmierz temperaturę wewnątrz niezależnym termometrem, umieszczonym między produktami, a nie przy samej ściance.
- Sprawdź, czy pokrywa zamyka się bez przeszkód i czy produkty nie wypychają jej od środka.
- Oczyść uszczelkę z tłuszczu, okruchów i lodu. Skontroluj, czy nie jest pęknięta, odkształcona albo odklejona.
- Wykonaj próbę z kartką w kilku miejscach obwodu pokrywy. Kartka powinna być wyraźnie przytrzymywana po zamknięciu.
- Sprawdź, czy urządzenie stoi stabilnie, ma wymagany odstęp od źródeł ciepła i pracuje w zakresie temperatury otoczenia przewidzianym dla tego modelu.
- Oceń, czy problem pojawił się po dużym załadunku ciepłych produktów, długim otwarciu pokrywy albo rozmrażaniu.
Jeżeli po wykluczeniu nieszczelności sprężarka pracuje długo, a temperatura nie spada, możliwa jest usterka sterowania, sprężarki, układu rozruchowego albo obiegu chłodniczego. Nie należy wtedy kupować kolejno modułu i sprężarki na próbę. Potrzebna jest diagnostyka serwisowa obejmująca układ chłodniczy i parametry pracy konkretnego egzemplarza.
Gdy pojawia się dużo lodu
FS140.3 / FZ 140.3 AG nie powinno być traktowane jak urządzenie, w którym można usuwać lód ostrym narzędziem. Przed rozmrażaniem wyjmij produkty, odłącz urządzenie od zasilania i pozwól, aby lód stopniał. Wodę zbieraj w sposób przewidziany dla konstrukcji urządzenia.
Nie używaj noża, śrubokręta, grzałki elektrycznej, opalarki ani suszarki do włosów. Przebicie kanału chłodniczego może spowodować nieodwracalne uszkodzenie urządzenia, a zastosowany czynnik R600a jest palny. Po rozmrożeniu osusz komorę, oczyść uszczelkę i sprawdź, czy pokrywa przylega równomiernie.
Jeżeli lód szybko wraca w tym samym miejscu, najpierw sprawdź szczelność oraz docisk pokrywy. Nieszczelność może wynikać z uszczelki, zawiasu, uchwytu albo odkształcenia elementu, dlatego sama wymiana uszczelki nie zawsze jest właściwym pierwszym krokiem.
Jak sprawdzić uszczelkę i dobrać właściwą
Uszczelka magnetyczna odpowiada za ograniczenie dopływu ciepłego i wilgotnego powietrza do komory. Jej uszkodzenie może powodować szybsze oblodzenie, długą pracę sprężarki, wzrost temperatury i głośniejszą pracę urządzenia.
Podczas oględzin sprawdź:
- ciągłość uszczelki na całym obwodzie;
- pęknięcia, rozwarstwienia, stwardnienie i odkształcenia narożników;
- zabrudzenie powierzchni przylegania;
- równomierny docisk po zamknięciu pokrywy;
- stan zawiasów i elementów, które mogą powodować przekoszenie pokrywy.
Po montażu nowej uszczelki nie naciągaj jej i nie pozostawiaj zagięć. Jeżeli jest montowana w profilu, włóż ją równomiernie na całym obwodzie zgodnie z konstrukcją drzwi lub pokrywy. Po zamknięciu sprawdź ponownie docisk kartką oraz obserwuj, czy po kilku cyklach pracy nie pojawia się lokalny pas lodu.
Diagnostyka sterowania, sprężarki i obiegu chłodniczego
Model ma elektroniczne sterowanie i sprężarkę inwerterową, dlatego uniwersalny test przewodów lub przypisanie pinów nie może być bezpiecznie przeniesione z innego modelu Amica. Pomiar rezystancji czujnika, ciągłości przewodów albo elementów modułu ma sens dopiero po ustaleniu punktów pomiarowych i wartości z dokumentacji właściwego wariantu.
Możliwe rozróżnienia są następujące:
- Sprężarka nie startuje: najpierw wyklucz zasilanie, ustawienia i sterowanie; później sprawdza się obwód rozruchowy oraz samą sprężarkę.
- Sprężarka startuje, ale komora nie osiąga temperatury: sprawdzenia wymaga wydajność sprężarki i obieg chłodniczy, w tym ewentualna nieszczelność lub niedrożność.
- Temperatura jest błędnie odczytywana albo urządzenie reaguje niewłaściwie na ustawienia: podejrzane mogą być czujnik, przewody lub moduł, ale sam odczyt na panelu nie potwierdza uszkodzenia modułu.
- Urządzenie po rozmrożeniu działa tylko przez krótki czas: trzeba ustalić, czy powodem jest ponowne oblodzenie, nieszczelność pokrywy czy inna usterka. Jednorazowe rozmrożenie nie naprawia przyczyny.
Diagnostyka pod napięciem, pomiary przy sprężarce oraz ingerencja w obieg R600a są przeznaczone dla wykwalifikowanego serwisanta z odpowiednimi narzędziami. Nie mostkuj zabezpieczeń, nie podłączaj sprężarki prowizorycznie i nie sprawdzaj szczelności instalacji płomieniem.
Dostęp do części i wymiana
Uszczelka, uchwyt, kosz i skrobak
Elementy wyposażenia oraz uchwyt są zwykle dostępne po otwarciu pokrywy i wyjęciu kosza. Przed demontażem sprawdź sposób mocowania i zrób zdjęcie położenia elementów. Nie podważaj tworzywa metalowym narzędziem w miejscu, w którym może dojść do pęknięcia obudowy.
Wymiana uszczelki wymaga oczyszczenia powierzchni, równomiernego osadzenia nowego elementu i kontroli szczelności po zamknięciu pokrywy. Jeżeli uszczelka nie układa się poprawnie, nie dociskaj jej na siłę — sprawdź, czy przyczyną nie jest zawias lub odkształcenie pokrywy.

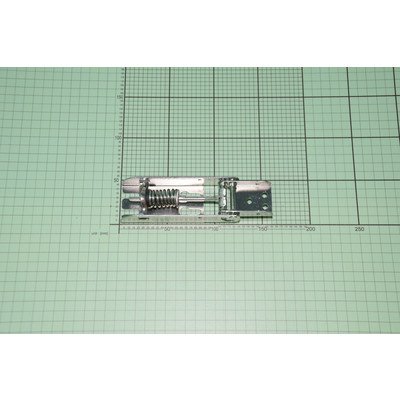

Zawias i elementy pokrywy
Przed odkręceniem zawiasu zabezpiecz pokrywę przed opadnięciem. Nie pracuj samodzielnie z ciężkim elementem, jeżeli jego podparcie jest niestabilne. Po montażu sprawdź zakres ruchu, ustawienie pokrywy i docisk uszczelki. Sama zgodność lewego lub prawego zawiasu nie wystarcza — musi zgadzać się także sposób mocowania z konkretną wersją urządzenia.
Moduł sterujący i sprężarka
Dostęp do modułu może wymagać zdjęcia osłony panelu sterowania, a dostęp do sprężarki i jej osprzętu — odsunięcia urządzenia oraz zdjęcia osłony komory technicznej. Dokładna kolejność zależy od wykonania obudowy. Przed odłączeniem przewodów oznacz ich położenie i wykonaj zdjęcie złączy.
Wymiana modułu nie zawsze kończy diagnostykę: przyczyną może być czujnik, przewód, zasilanie lub element wykonawczy. Wymiana sprężarki wymaga odzyskania czynnika, wykonania próby szczelności, przygotowania układu, napełnienia właściwym czynnikiem i kontroli pracy. To praca dla osoby z kwalifikacjami do serwisowania urządzeń chłodniczych.
Jak dobrać części do Amica FS140.3 / FZ 140.3 AG
Nie wybieraj części wyłącznie po zdjęciu, nazwie „do zamrażarki Amica” ani po podobnym złączu. W przypadku tego modelu znaczenie mogą mieć:
- pełny model: FS140.3 / FZ 140.3 AG;
- typ urządzenia: FS140BUWE02AG;
- kod produktu: 1193793;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- strona montażu, wymiary, kształt i sposób mocowania;
- oznaczenie wybite lub nadrukowane na starej części;
- wersja modułu, sprężarki albo elementu wyposażenia.
W przypadku Amica skrócony model może nie wystarczyć do identyfikacji wariantu. Przy zamówieniu przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. Jeżeli część ma kilka odmian, dołącz zdjęcie tabliczki znamionowej oraz zdjęcie zamontowanego elementu i jego mocowań. Dopiero porównanie tych danych z katalogiem części pozwala ocenić zgodność.
FAQ
Czy części do FS140.3 pasują do każdej zamrażarki Amica?
Nie. Część powinna być potwierdzona dla konkretnego modelu, typu i wariantu urządzenia. Podobne zamrażarki mogą mieć inne wymiary, mocowania, moduły lub elementy układu chłodniczego.
Jakie oznaczenia podać przy doborze części?
Dla tego urządzenia przygotuj pełne oznaczenie modelu FS140.3 / FZ 140.3 AG, typ FS140BUWE02AG, kod produktu 1193793 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach mechanicznych pomocne jest również zdjęcie uszkodzonego elementu.
Zamrażarka nie mrozi, ale sprężarka pracuje. Czy trzeba kupić sprężarkę?
Nie można tego stwierdzić na podstawie samego dźwięku pracy. Przyczyną może być nieszczelność lub niedrożność obiegu chłodniczego, spadek wydajności sprężarki, sterowanie albo nieszczelna pokrywa. Najpierw zmierz temperaturę, sprawdź szczelność i sposób pracy urządzenia.
Czy można rozmrażać zamrażarkę suszarką albo skrobać lód nożem?
Nie. Suszarka, grzałka lub nóż mogą uszkodzić obudowę i kanały układu chłodniczego. Przy czynniku R600a przebicie układu wiąże się także z ryzykiem zapłonu. Urządzenie należy odłączyć od zasilania i pozostawić do bezpiecznego rozmrożenia.
Jak rozpoznać, że problem dotyczy uszczelki?
Sprawdź, czy uszczelka jest czysta, elastyczna i nie ma pęknięć. Włóż kartkę między uszczelkę a obudowę w kilku miejscach. Jeżeli kartka łatwo wypada tylko w jednym obszarze, sprawdź także zawias, pokrywę i docisk, ponieważ sama uszczelka może nie być jedyną przyczyną.
Czy moduł sterujący można wymienić bez programowania?
Nie należy tego zakładać dla każdego wariantu. Przed zakupem porównaj pełne oznaczenie modułu, wersję urządzenia i dokumentację. Sama zgodność złącza nie potwierdza zgodności elektrycznej ani funkcjonalnej.
