Części do zamrażarki skrzyniowej Amica FS196.3 / FZ 196.3 AG dobiera się po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie elementu. Przy problemach z mrożeniem najpierw sprawdź temperaturę, ustawienia, szczelność pokrywy i warunki pracy, a dopiero potem wybieraj część.
Jak rozpoznać model Amica FS196.3
Kategoria dotyczy zamrażarki skrzyniowej Amica FS196.3, oznaczanej również jako FZ 196.3 AG i identyfikowanej numerem wyrobu 1193794. Model ma pojemność zamrażarki 199 l, sprężarkę inwerterową, czynnik chłodniczy R600a, funkcję szybkiego zamrażania i wewnętrzne sterowanie temperaturą. Wymiary urządzenia wynoszą około 82,3 × 83,5 × 55,6 cm, ale nie zastępują one identyfikacji części po danych z tabliczki znamionowej.
Przed zakupem spisz:
- model urządzenia: FS196.3;
- oznaczenie alternatywne: FZ 196.3 AG;
- numer wyrobu lub SKU: 1193794;
- numer seryjny i pozostałe dane z tabliczki znamionowej;
- oznaczenie starej części, jeśli jest widoczne;
- wymiary, stronę montażu i sposób mocowania elementu.
Samo podobieństwo zdjęcia, identyczny kolor albo pasująca wtyczka nie potwierdzają zgodności. W zamrażarkach różnice mogą dotyczyć wymiarów pokrywy, uszczelki, mocowania zawiasu, charakterystyki sterowania albo wersji podzespołu.
Jakie części mogą występować w tym modelu
W zależności od wersji wykonania i katalogu części do tego urządzenia mogą być potrzebne między innymi:

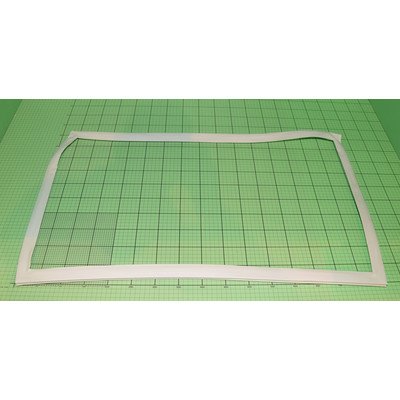

- uszczelka pokrywy lub elementy związane z jej dociskiem;

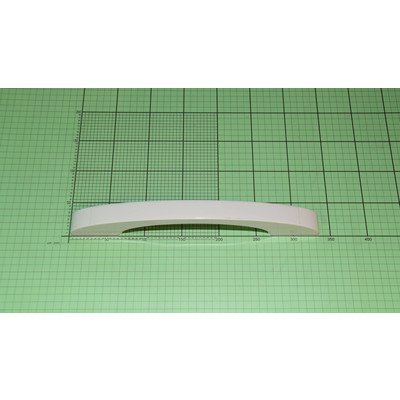

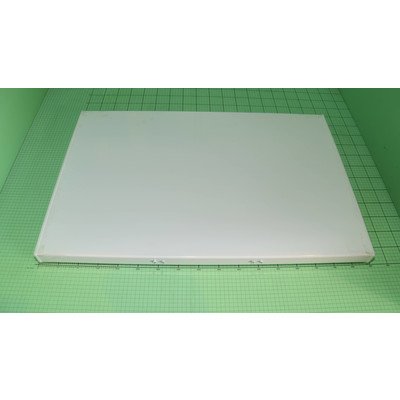

- uchwyt i elementy mocujące pokrywę;

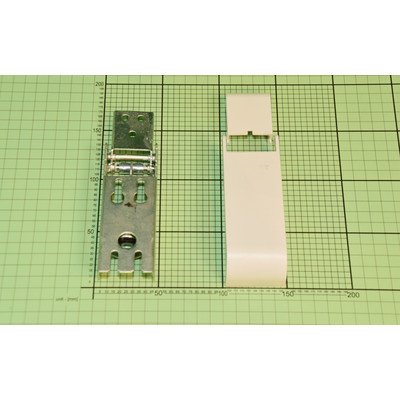

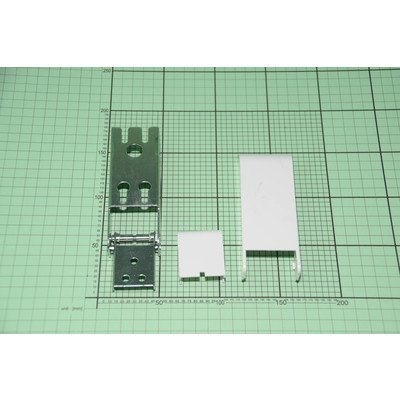

- zawiasy, sprężyny lub ograniczniki otwarcia;
- kosz do zamrażarki i akcesoria organizujące wnętrze;

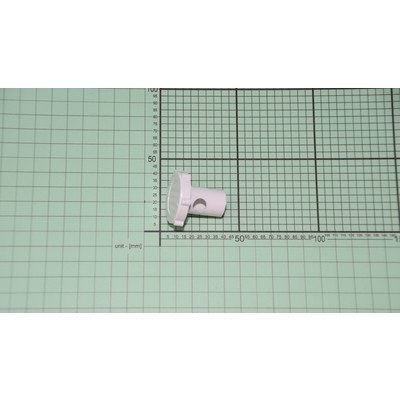

- korek odpływu oraz elementy ułatwiające rozmrażanie;

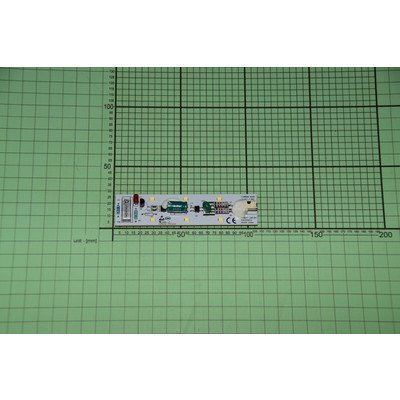

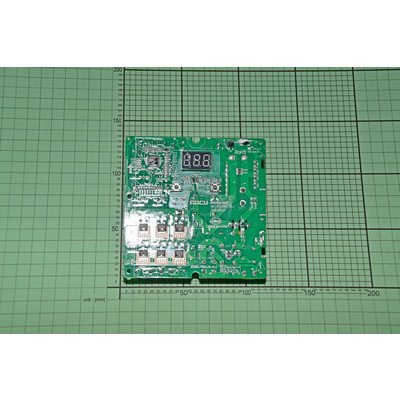

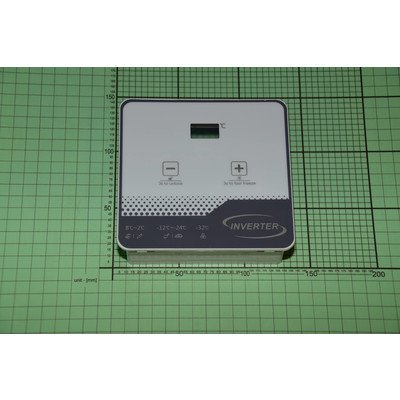

- pokrętło, panel lub moduł sterowania;
- elementy układu rozruchowego i podzespoły sprężarki;

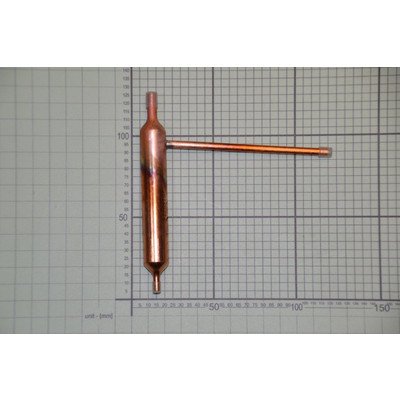

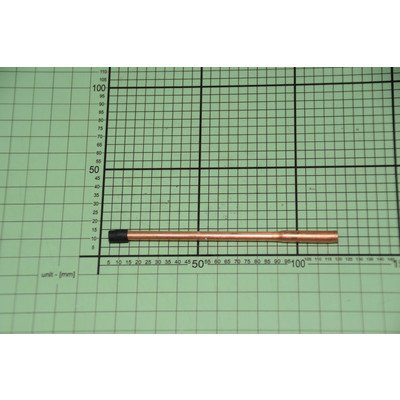

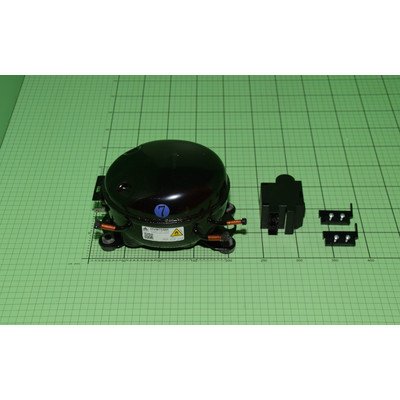

- sprężarka, filtr-odwadniacz albo inne elementy obiegu chłodniczego.
Nie każda część jest przeznaczona do samodzielnej wymiany. Elementy obiegu chłodniczego, sprężarka, filtr oraz połączenia z czynnikiem R600a wymagają odpowiednich uprawnień, narzędzi i procedury serwisowej.
Zamrażarka nie mrozi — od czego zacząć
Objaw „zamrażarka nie mrozi” nie wskazuje automatycznie na uszkodzoną sprężarkę ani termostat. Zacznij od prostych kontroli, które pozwalają odróżnić problem z użytkowaniem od usterki technicznej.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Urządzenie nie uruchamia się | Brak zasilania, uszkodzony przewód, ustawienie OFF/0, problem ze sterowaniem | Gniazdo, wtyczkę, przewód i położenie regulatora; napięcie sieciowe powinien badać elektryk lub serwisant | Jeżeli gniazdo działa, a zamrażarka nie reaguje, potrzebna jest diagnostyka toru zasilania i sterowania |
| Sprężarka nie pracuje, ale kontrolki działają | Regulator, moduł sterujący, zabezpieczenie lub układ rozruchowy | Czy po zmianie nastawy pojawia się reakcja i czy słychać próbę startu | Brak jakiejkolwiek reakcji kieruje uwagę na sterowanie; krótkie buczenie i kliknięcie może wskazywać na układ rozruchowy lub zabezpieczenie |
| Sprężarka pracuje długo, a produkty nadal miękną | Nieszczelność, niedobór czynnika, niedrożność układu albo spadek wydajności sprężarki | Temperaturę w komorze, stan skraplacza, równomierność oszronienia i temperaturę obudowy sprężarki | Sam fakt pracy sprężarki nie potwierdza prawidłowej wydajności chłodniczej; obieg wymaga oceny przez serwis chłodniczy |
| Pokrywa nie dociska równomiernie | Uszkodzona uszczelka, odkształcenie pokrywy, zawias lub zabrudzenie krawędzi | Obejrzyj gumę na całym obwodzie, oczyść powierzchnie i wykonaj próbę kartki papieru | Kartka wysuwa się bez wyraźnego oporu w wielu miejscach — uszczelnienie lub docisk wymaga dalszej kontroli |
| Wewnątrz narasta gruba warstwa lodu | Zbyt rzadka konserwacja, długie otwieranie, nieszczelność albo problem konstrukcyjny | Rozmroź urządzenie zgodnie z instrukcją i sprawdź, czy po ponownym uruchomieniu problem wraca | Jeżeli po pełnym rozmrożeniu zamrażarka działa tylko krótko, nie wymieniaj części w ciemno; trzeba ustalić źródło ponownego oblodzenia |
| Urządzenie pracuje głośniej niż wcześniej | Luźny element, nierówne ustawienie, obciążony zawias, sprężarka lub układ rozruchowy | Czy zamrażarka stoi stabilnie, czy pokrywa i kosz nie drgają oraz czy dźwięk pojawia się przy starcie | Drgania obudowy nie dowodzą uszkodzenia sprężarki, ale powtarzalne kliknięcia i nieudane starty wymagają kontroli serwisowej |
Pomiar temperatury
Użyj termometru przeznaczonego do niskich temperatur i mierz temperaturę po ustabilizowaniu pracy urządzenia, a nie bezpośrednio po otwarciu pokrywy lub włożeniu dużej ilości świeżych produktów. Zamrażarka czterogwiazdkowa powinna zapewniać warunki przechowywania na poziomie około -18°C lub niższym, jednak wynik zależy od miejsca pomiaru, obciążenia, temperatury otoczenia i czasu pracy po uruchomieniu.
Pomiar temperatury mówi, czy urządzenie osiąga wymagane warunki, ale nie wskazuje samodzielnie winnej części. Zbyt wysoka temperatura przy sprawnie pracującej sprężarce może oznaczać nieszczelność lub problem z wydajnością układu. Jeżeli sprężarka w ogóle nie startuje, wcześniej sprawdza się zasilanie, sterowanie i układ rozruchowy.
Kontrola pokrywy i uszczelki
Zamknij pokrywę na czystej krawędzi i sprawdź, czy uszczelka przylega bez przerw. Obejrzyj ją pod kątem pęknięć, rozdarć, odklejenia, trwałego spłaszczenia i zabrudzeń. Jeżeli szczelina występuje tylko przy zawiasie, przyczyną może być również nieprawidłowe ustawienie pokrywy albo uszkodzenie elementu mocującego.
Nowa uszczelka może być odkształcona po transporcie. Przed montażem należy ją rozłożyć i przywrócić do kształtu zgodnie z zaleceniami producenta części. Nie przycinaj jej na wymiar bez potwierdzenia, że jest to element przeznaczony do takiego montażu.
Rozmrażanie i konserwacja

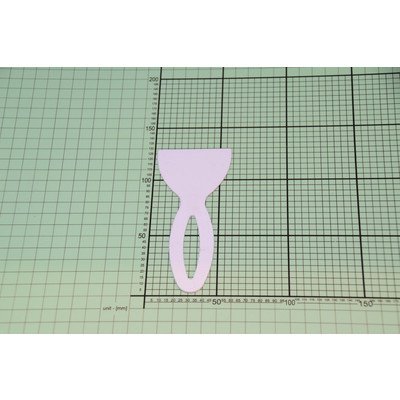

W wersji skrzyniowej FS196.3 nie należy usuwać lodu ostrym narzędziem. Nakłucie parownika lub rurki może uszkodzić obieg chłodniczy i spowodować wyciek palnego czynnika R600a.
Bezpieczna kolejność podstawowego rozmrażania:
- Wyłącz urządzenie i wyjmij wtyczkę z gniazda.
- Przenieś produkty do odpowiednio chłodnego miejsca.
- Otwórz pokrywę i, jeśli konstrukcja tego wymaga, użyj kanału lub korka odpływowego.
- Pozwól, aby lód stopniał naturalnie; można użyć naczynia z gorącą, ale nie wrzącą wodą.
- Umyj i dokładnie osusz komorę.
- Zamknij odpływ, jeśli występuje, uruchom urządzenie i sprawdź temperaturę przed ponownym załadunkiem.
Nie używaj grzałki elektrycznej, opalarki ani suszarki skierowanej bezpośrednio na tworzywa i elementy obiegu chłodniczego. Jeżeli doszło do uszkodzenia obiegu, przewietrz pomieszczenie i nie uruchamiaj urządzenia do czasu oceny przez wykwalifikowanego serwisanta.
Wymiana prostych elementów
Uszczelka pokrywy
Przed zamówieniem porównaj pełne oznaczenie urządzenia, obrys uszczelki, wymiary i sposób osadzenia. W zależności od wykonania uszczelka może być wciskana, zatrzaskowa albo mocowana przy krawędzi pokrywy. Po odłączeniu urządzenia usuń starą część, oczyść powierzchnię i zamontuj nową bez skręcania narożników. Po zamknięciu pokrywy sprawdź równomierny docisk na całym obwodzie.
Jeżeli po wymianie pokrywa nadal odstaje, nie zakładaj od razu, że nowa uszczelka jest wadliwa. Sprawdź zawiasy, sprężyny, mocowania i ewentualne odkształcenie pokrywy.
Kosz, uchwyt, korek odpływu i elementy mechaniczne
Przed demontażem sfotografuj położenie elementu i zachowaj wszystkie podkładki, tuleje oraz zaślepki. Kosz powinien mieć zgodne wymiary i punkty podparcia; uchwyt musi odpowiadać rozstawowi mocowań, a korek odpływu musi zapewniać szczelne zamknięcie. Nie zastępuj elementów przypadkowymi śrubami, które mogą przebić obudowę lub uszkodzić izolację.
Sterowanie i podzespoły elektryczne
Dostęp do regulatora lub modułu zwykle wymaga zdjęcia osłony panelu, ale sposób demontażu zależy od wykonania urządzenia. Przed odłączeniem przewodów odłącz wtyczkę, oznacz połączenia i nie wykonuj pomiarów pod napięciem bez kwalifikacji oraz właściwego sprzętu. Pomiar ciągłości przewodu lub elementu po odłączeniu od sieci może wskazać przerwę, ale nie potwierdza prawidłowej pracy całego układu pod obciążeniem.
Nie mostkuj zabezpieczeń, nie zwieraj przewodów „na próbę” i nie wymieniaj modułu tylko dlatego, że urządzenie nie osiąga temperatury. Przy sprężarce inwerterowej dobór i diagnostyka układu sterującego muszą uwzględniać konkretny model oraz dokumentację serwisową.
Kiedy potrzebny jest serwis chłodniczy
Do serwisu należy skierować urządzenie, gdy:
- sprężarka pracuje niemal bez przerwy, a temperatura pozostaje zbyt wysoka;
- na parowniku lub wewnętrznej ściance pojawia się nietypowe, częściowe oszronienie;
- słychać powtarzające się próby startu i kliknięcia zabezpieczenia;
- widoczne są ślady oleju, uszkodzenia rurki albo mechanicznego naruszenia obiegu;
- po rozmrożeniu problem szybko powraca;
- konieczne jest odzyskanie, sprawdzenie lub uzupełnienie czynnika R600a.
Opisane czynności przy obwodach elektrycznych, sprężarce i układzie chłodniczym wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi i zachowania procedur bezpieczeństwa. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do FS196.3
Najbezpieczniej rozpocząć od wyszukania modelu FS196.3 / FZ 196.3 AG, a następnie porównać numer części, zdjęcia techniczne, sposób montażu i parametry. W przypadku części konstrukcyjnych sprawdź również wymiary i stronę montażu. W przypadku elementów elektrycznych znaczenie mają napięcie, typ sterowania, złącza i charakterystyka pracy. Przy częściach układu chłodniczego konieczna jest zgodność z konkretnym wariantem sprężarki, czynnikiem i dokumentacją urządzenia.
Jeżeli tabliczka znamionowa zawiera dodatkowy numer fabryczny lub seryjny, podaj go przy doborze. Przydatne będzie także zdjęcie tabliczki, starej części, mocowania oraz całego panelu sterowania. Nie deklaruj zgodności wyłącznie na podstawie skróconego oznaczenia lub nazwy handlowej.
FAQ
Czy FS196.3 i FZ 196.3 AG oznaczają to samo urządzenie?
Są to oznaczenia używane dla tej samej rodziny zamrażarki skrzyniowej powiązanej z numerem wyrobu 1193794. Przy zamawianiu części nadal porównaj dane z tabliczki znamionowej, ponieważ mogą występować różnice wykonania lub rewizji podzespołu.
Zamrażarka działa, ale nie osiąga -18°C. Czy trzeba wymienić sprężarkę?
Nie. Taki objaw może wynikać z nieszczelności, niedoboru czynnika, niedrożności układu, problemu z rozruchem albo spadku wydajności sprężarki. Najpierw zmierz temperaturę i ustal, czy sprężarka pracuje prawidłowo oraz czy obieg chłodniczy wymaga diagnostyki.
Czy można sprawdzić uszczelkę kartką papieru?
Tak, próba kartki może wykazać miejsce, w którym docisk jest wyraźnie zbyt mały. Nie rozstrzyga jednak, czy winna jest sama uszczelka, pokrywa, zawias lub jej ustawienie. Wynik należy ocenić na całym obwodzie.
Czy lód w zamrażarce oznacza uszkodzoną część?
Nie zawsze. Przyczyną może być częste otwieranie pokrywy, wilgotne produkty, nieszczelność albo brak regularnego rozmrażania. Jeżeli po pełnym rozmrożeniu oblodzenie szybko wraca, trzeba sprawdzić szczelność i działanie urządzenia, zamiast kupować przypadkowy podzespół.
Czy mogę samodzielnie wymienić sprężarkę lub uzupełnić czynnik R600a?
Nie jest to zwykła wymiana części. Prace przy obiegu chłodniczym i czynniku palnym wymagają odpowiednich uprawnień, wyposażenia oraz procedury odzysku, próby szczelności i napełnienia układu. Taką naprawę powinien wykonać wykwalifikowany serwisant.
Jakie dane przesłać do doboru części?
Podaj FS196.3, FZ 196.3 AG, numer wyrobu 1193794, pełne dane z tabliczki znamionowej oraz oznaczenie starego elementu. Przy częściach mechanicznych dołącz zdjęcie mocowania i wymiary, a przy częściach elektrycznych także zdjęcie złączy oraz oznaczeń na podzespole.
