20539 - ^PSG4.0ZpR mod.PG1620 GZ50 kuch.gazowa
Części do Amica PG1620 PSG4.0ZpR obejmują elementy palników, zapłonu, sterowania, rusztów i obudowy. Pomogą usunąć problemy z nierównym płomieniem, brakiem iskry, uszkodzonym pokrętłem lub zużytym rusztem. Dobieraj je po pełnym oznaczeniu płyty, kodzie części oraz wykonaniu konkretnego palnika, nie tylko po zdjęciu.
Jak rozpoznać części do Amica PG1620

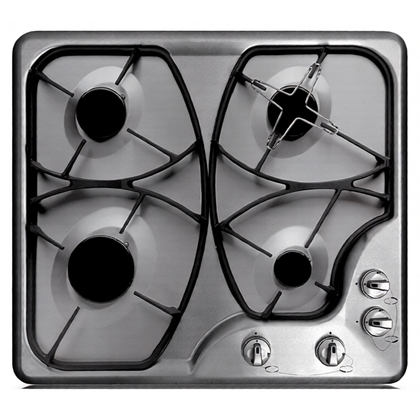

Kategoria dotyczy płyty gazowej Amica oznaczanej jako PG1620, PSG4.0ZpR i kod wyrobu 20539. W dokumentacji sprzedażowej można spotkać także inne urządzenia opisane jako PG1620, dlatego sam model nie zawsze wystarcza do jednoznacznego doboru części. Przed zakupem odczytaj z tabliczki znamionowej:
- model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny,
- rodzaj gazu wskazany na tabliczce.
Tabliczka znamionowa w płytach gazowych Amica znajduje się zwykle na spodzie osłony dolnej. Zapisz również oznaczenie uszkodzonego elementu, jego stronę montażu, wymiary i sposób mocowania. W przypadku palników istotne są także ich rozmiar oraz producent korpusu, na przykład SABAF.
Jakie części występują w tym modelu
W zależności od wersji i zakresu naprawy można spotkać między innymi:
- korpusy, korony i nakrywki palników – odpowiadają za rozprowadzenie gazu i kształt płomienia;
- iskrowniki lub elektrody zapłonowe – wytwarzają przeskok iskry przy palniku;
- dysze gazowe – dozują gaz do konkretnego palnika;
- pokrętła i sprężyny pokręteł – przenoszą ruch na zawór i umożliwiają regulację płomienia;
- ruszty, nakładki i elementy podparcia naczyń – stabilizują garnki nad palnikami;
- płytę roboczą, osłonę dolną, uchwyty i wkręty montażowe – elementy konstrukcyjne urządzenia.
Nie każda część widoczna w podobnej płycie Amica będzie pasować do PG1620. Różnice mogą dotyczyć średnicy nakrywki, rozstawu mocowań, długości iskrownika, typu zaworu, położenia pokrętła albo wariantu korpusu palnika.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Nie ma iskry tylko przy jednym palniku | Zawilgocona lub pęknięta elektroda, przewód iskrownika, uszkodzenie wyjścia generatora | Po ostygnięciu oczyść i dokładnie osusz elektrodę; sprawdź, czy ceramika nie jest pęknięta i czy iskra nie przeskakuje do metalowej części płyty | Jeżeli pozostałe palniki iskrzą, podejrzewaj obwód tego palnika, a nie od razu cały generator |
| Nie ma iskry przy kilku palnikach | Generator iskry, zasilanie, wiązka przewodów lub wilgoć po zalaniu | Sprawdź, czy wszystkie pokrętła uruchamiają charakterystyczne cykanie i czy urządzenie jest podłączone do sprawnego obwodu | Dostęp do generatora i pomiar obwodu pozostaw osobie znającej instalacje AGD |
| Iskra jest, ale palnik nie zapala się | Zabrudzona korona, źle ułożona nakrywka, zatkana dysza, niewłaściwy rodzaj dyszy lub brak gazu | Zdejmij nakrywkę, oczyść szczeliny korony i sprawdź, czy iskra znajduje się przy krawędzi palnika; porównaj płomień z innym palnikiem | Jeżeli gaz nie wypływa albo płomień jest nieprawidłowy, potrzebna jest kontrola toru gazowego |
| Płomień jest nierówny, żółty, kopci lub strzela | Mokry albo zabrudzony palnik, zła nakrywka, zatkane otwory, niewłaściwa dysza lub regulacja gazu | Po ostygnięciu umyj elementy, wysusz je i zamontuj bez przekoszenia; nie powiększaj otworu dyszy | Jeśli problem pozostaje, sprawdź zgodność dyszy z gazem GZ50 i konkretnym palnikiem |
| Płomień gaśnie przy ustawieniu minimalnym | Zabrudzenie kanałów, zbyt mały przepływ, nieprawidłowa regulacja zaworu lub problem z zabezpieczeniem przeciwwypływowym, jeśli dana wersja je posiada | Ustal, czy płomień gaśnie tylko na minimum, czy również po puszczeniu pokrętła; sprawdź oznaczenie wersji urządzenia | Regulację zaworu i ingerencję w układ gazowy wykonuje uprawniony instalator |
| Pokrętło obraca się luźno albo pęka | Pęknięty trzpień pokrętła, zużyta sprężyna, uszkodzone gniazdo lub zawór | Zdejmij pokrętło przy zimnej płycie i porównaj kształt gniazda z nową częścią; nie wciskaj elementu na siłę | Wymień pokrętło tylko wtedy, gdy trzpień zaworu nie jest uszkodzony |
| Garnek stoi niestabilnie | Odkształcony lub pęknięty ruszt, brak nakładki, zużyta podpora albo nieprawidłowe ułożenie rusztu | Sprawdź, czy ruszt leży na wszystkich punktach podparcia i czy jego gumowe lub druciane elementy nie wypadły | Dobierz ruszt po stronie, wymiarach i sposobie osadzenia |
Brak iskry: co sprawdzić najpierw
Jeżeli problem pojawił się po myciu lub zalaniu płyty, pierwszym podejrzeniem jest wilgoć. Wyłącz zapłon, zamknij dopływ gazu, poczekaj, aż urządzenie ostygnie, i usuń wodę z okolicy elektrody oraz korony palnika. Nie uruchamiaj wielokrotnie zapłonu, gdy elementy są mokre.
Następnie sprawdź, czy:
- ceramiczna izolacja iskrownika nie jest pęknięta;
- końcówka elektrody znajduje się w prawidłowej pozycji względem palnika;
- nakrywka i korona są czyste oraz ułożone współosiowo;
- przy innych palnikach występuje iskra;
- przewód iskrownika nie został wysunięty albo przygnieciony.
Brak iskry tylko w jednym miejscu kieruje diagnostykę do elektrody, jej przewodu, mechanizmu uruchamianego pokrętłem lub konkretnego wyjścia generatora. Brak iskry przy wszystkich palnikach wskazuje raczej na wspólne zasilanie, generator, wiązkę albo wilgoć. Sam fakt słyszalnego cykania nie potwierdza jeszcze, że iskra przeskakuje w odpowiednim miejscu.
Przed zdjęciem osłony dolnej odłącz płytę od zasilania elektrycznego i zamknij dopływ gazu. Dostęp do generatora oraz pomiary obwodu zapłonowego wymagają odpowiednich kwalifikacji i narzędzi.
Palnik zapala się nierówno albo nie utrzymuje płomienia
Zdejmij ruszt, nakrywkę i koronę dopiero po ostygnięciu urządzenia. Umyj elementy zgodnie z instrukcją producenta, usuń zabrudzenia z otworów płomieniowych i dokładnie wysusz części. Nakrywka nie może być przekrzywiona, a korona powinna stabilnie przylegać do korpusu.
Jeżeli po czyszczeniu płomień nadal jest mały, żółty albo kopci, sprawdź rodzaj gazu i dyszę. Oznaczenie GZ50 odnosi się do gazu ziemnego G20, dla którego typowe ciśnienie nominalne wynosi 20 mbar. Przed doborem dyszy należy jednak potwierdzić dane na tabliczce znamionowej konkretnej płyty. Dysze do gazu ziemnego i gazu płynnego różnią się średnicą otworu, dlatego nie wolno zastępować ich elementem o podobnym wyglądzie. Dyszę dobiera się również do mocy, wielkości i producenta korpusu konkretnego palnika.
Nie rozwiercaj otworu dyszy ani nie używaj narzędzia, które mogłoby zwiększyć jego średnicę. Zmiana przekroju wpływa na przepływ gazu i może spowodować kopcenie, niestabilny płomień lub nieprawidłowe spalanie. Przezbrojenie na inny rodzaj gazu wymaga wymiany właściwych dysz, regulacji małego płomienia i kontroli szczelności przez uprawnionego instalatora.
W starszych i podobnych konstrukcjach Amica mogą występować różnice w zastosowaniu zabezpieczenia przeciwwypływowego. Jeżeli dany egzemplarz ma termoparę, gaśnięcie płomienia po puszczeniu pokrętła może wynikać z zabrudzenia lub złego położenia jej końcówki, słabego styku z zaworem, uszkodzenia termopary, niewystarczającego skoku pokrętła albo usterki zaworu.
Prostym testem rozróżniającym, stosowanym w urządzeniach z jednakowymi termoparami, jest zamiana czujników pomiędzy palnikiem sprawnym i niesprawnym. Jeżeli objaw przeniesie się razem z termoparą, wskazuje to na jej usterkę. Jeżeli pozostanie przy tym samym palniku, trzeba sprawdzić ustawienie czujnika, połączenie oraz zawór. Test ma sens tylko po potwierdzeniu zgodności obu termopar; ich długość i zakończenia mogą się różnić.
Nie zamawiaj termopary bez potwierdzenia, że występuje w wersji 20539 PG1620. Nie wolno również mostkować ani usuwać zabezpieczenia przeciwwypływowego.
Wymiana prostych elementów
Wymiana nakrywki palnika, korony, rusztu lub pokrętła zwykle nie wymaga demontażu całej płyty. Zawsze pracuj na zimnym urządzeniu, po zamknięciu gazu i odłączeniu zapłonu. Przy montażu:
- nie zamieniaj nakrywek między palnikami bez porównania średnicy i oznaczeń;
- nie dociskaj pokrętła, jeśli nie pasuje na trzpień;
- ułóż koronę tak, aby otwory płomieniowe nie były zasłonięte;
- sprawdź, czy ruszt nie opiera się o nakrywkę palnika;
- po czyszczeniu usuń wodę z wnętrza i odczekaj do całkowitego wyschnięcia.
Wymiana iskrownika może wymagać zdjęcia rusztów, nakrywek, koron palników, płyty roboczej i dolnej osłony. Kolejność mocowań różni się między wykonaniami, dlatego nie należy przenosić liczby śrub ani układu przewodów z innego modelu. Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz każdy przewód. Nie ciągnij za kabel, tylko za konektor.
Prace przy dyszach, zaworach, przewodach gazowych i regulacji płomienia nie są zwykłą wymianą części mechanicznej. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Po ingerencji w układ gazowy trzeba wykonać kontrolę szczelności odpowiednią metodą; do tego celu nie wolno używać płomienia.
Jak dobrać właściwy wariant części
Przed zakupem porównaj:
- model PG1620 lub oznaczenie PSG4.0ZpR;
- kod wyrobu 20539 oraz 14-cyfrowy numer fabryczny;
- numer katalogowy starej części, jeśli jest czytelny;
- stronę montażu rusztu lub elementu obudowy;
- średnicę i typ palnika;
- producenta korpusu palnika, na przykład SABAF;
- długość oraz sposób mocowania iskrownika;
- rodzaj gazu i oznaczenie dyszy;
- kształt trzpienia pokrętła oraz położenie wskaźnika.
Zdjęcie może pomóc przy wstępnej identyfikacji, ale nie potwierdza kompatybilności. Identyczne złącze lub podobny wygląd nie gwarantują prawidłowego przepływu gazu, właściwego położenia iskry ani zgodności z mocowaniem. Przy wątpliwościach prześlij zdjęcie tabliczki znamionowej, oznaczenie części i fotografie elementu zamontowanego w płycie.
Właściwym następnym krokiem jest ustalenie, czy usterka dotyczy palnika, zapłonu, sterowania, dopływu gazu czy elementu konstrukcyjnego. Dopiero po tym wybierz konkretną część do Amica PG1620, zamiast kupować kilka podzespołów na próbę.
FAQ
Czy części do PG1620 pasują do każdej płyty Amica?
Nie. Model PG1620 występuje w katalogach wraz z różnymi kodami i może być podobny konstrukcyjnie do innych płyt. Zgodność potwierdzaj po kodzie wyrobu, 14-cyfrowym numerze fabrycznym, danych z tabliczki i numerze katalogowym części.
Czy brak iskry oznacza uszkodzony iskrownik?
Nie zawsze. Przyczyną może być wilgoć, pęknięta ceramika elektrody, przewód, generator, wiązka albo mechanizm uruchamiany pokrętłem. Jeżeli nie działa tylko jeden palnik, zacznij od jego elektrody, przewodu i czystości palnika.
Jaką dyszę wybrać do wersji GZ50?
Dyszę dobiera się do gazu ziemnego G20/GZ50 oraz do konkretnego palnika: małego, średniego lub dużego. Znaczenie ma również producent korpusu. Nie wystarczy średnica oceniona wzrokowo — zastosowanie dyszy powinno wynikać z katalogu części właściwego wariantu urządzenia.
Co zrobić, gdy płomień jest żółty albo kopci?
Najpierw sprawdź, czy korona i nakrywka są czyste, suche i prawidłowo ułożone. Następnie wyklucz niewłaściwą albo zanieczyszczoną dyszę oraz problem z rodzajem gazu. Jeżeli płomień nadal jest nieprawidłowy, nie reguluj samodzielnie zaworu bez kwalifikacji.
Czy można samodzielnie wymienić pokrętło albo nakrywkę palnika?
Te elementy zwykle można wymienić bez otwierania układu gazowego, po ostygnięciu płyty, zamknięciu dopływu gazu i odłączeniu zasilania zapłonu. Trzeba jednak porównać kształt, średnicę, mocowanie i położenie wskaźnika.
Czy po wymianie dyszy trzeba sprawdzić płytę?
Tak. Po każdej ingerencji w układ gazowy należy sprawdzić szczelność, stabilność płomienia i zachowanie palnika przy pełnym oraz małym przepływie. Przezbrojenie i regulację powinien wykonać uprawniony instalator.
