20919 - PAG4.0ZpZtAR GZ50 płyta gazowa
Części do płyty gazowej Amica 20919 PAG4.0ZpZtAR GZ50 dobiera się po pełnych oznaczeniach urządzenia oraz rodzaju palnika i gazu. Przy braku iskry, gaśnięciu płomienia lub nierównym spalaniu najpierw sprawdź czystość i ułożenie palnika, a dopiero potem iskrownik, termoparę, zawór albo dyszę.
Jakie części występują w płycie Amica PAG4.0ZpZtAR
Model PAG4.0ZpZtAR należy do rodziny czteropalnikowych płyt gazowych Amica o szerokości około 60 cm. Płyta ma palniki nawierzchniowe, pokrętła z włącznikiem iskrownika, ruszty oraz zabezpieczenie przeciwwypływowe. W praktyce części zamienne mogą dotyczyć między innymi:
- koron i nakrywek palników;
- korpusów palników oraz elementów mocujących;
- iskrowników, przewodów i generatora iskry;
- termopar i zaworów gazowych z zabezpieczeniem;
- dysz przeznaczonych do określonego rodzaju gazu;

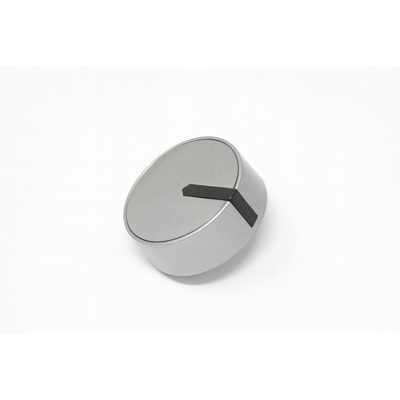

- pokręteł, sprężyn, podkładek i innych elementów montażowych;
- rusztów, płyty roboczej oraz uszczelek przyłączeniowych.
Nie każda część pasująca do innej płyty Amica będzie odpowiednia do PAG4.0ZpZtAR. Różnice mogą dotyczyć typu palnika, długości iskrownika lub termopary, sposobu mocowania, rodzaju zaworu, średnicy dyszy i wersji kolorystycznej płyty.
Objaw nie wskazuje od razu jednej części
Przed zamówieniem elementu rozdziel objaw na trzy podstawowe sytuacje:
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Brak iskry tylko przy jednym palniku | zabrudzony lub uszkodzony iskrownik, przewód, niewłaściwe położenie elektrody, problem z generatorem | Czy słychać cykanie i czy iskra przeskakuje w prawidłowym miejscu; po odłączeniu gazu można porównać element z innym palnikiem | Jeżeli usterka przechodzi razem z iskrownikiem, podejrzany jest iskrownik. Jeżeli pozostaje przy tym samym palniku, trzeba sprawdzić przewód, mocowanie i generator |
| Brak iskry na kilku palnikach | generator iskry, wiązka przewodów, zasilanie elektryczne, zalanie | Czy iskra nie występuje na całej płycie oraz czy urządzenie ma zasilanie | Jednoczesny brak iskry w wielu miejscach kieruje diagnostykę do wspólnego generatora, wiązki lub zasilania, a nie do pojedynczej elektrody |
| Gaz jest podawany, ale palnik nie zapala się | mokra lub źle złożona korona, zatkane otwory płomieniowe, zabrudzony iskrownik, nieprawidłowa pozycja iskry, niewłaściwa dysza | Zdjąć po wystygnięciu nakrywkę i koronę, oczyścić otwory, wysuszyć i prawidłowo osadzić elementy | Jeżeli po czyszczeniu pojawia się stabilna iskra i palnik zapala się, wymiana części nie była potrzebna. Brak poprawy wymaga dalszej kontroli zapłonu i dopływu gazu |
| Płomień gaśnie po puszczeniu pokrętła | termopara, jej położenie względem płomienia, magnes w zaworze, pokrętło lub regulacja trzpienia | Czy płomień ogrzewa końcówkę termopary i czy pokrętło było przytrzymane wystarczająco długo | Jeżeli po zamianie termopary z działającego palnika problem przenosi się razem z nią, termopara jest podejrzana. Jeżeli nie, trzeba sprawdzić zawór, mocowanie i regulację |
| Płomień jest mały, żółty lub nierówny | zabrudzone otwory korony, zatkana dysza, niewłaściwa dysza dla rodzaju gazu, źle osadzona nakrywka, problem z ciśnieniem gazu | Oczyścić i wysuszyć palnik, sprawdzić oznaczenie gazu oraz ułożenie korony i nakrywki | Sam wygląd płomienia nie rozstrzyga, czy winna jest dysza, palnik czy instalacja. Przezbrojenie na inny gaz wymaga doboru dysz i regulacji przez uprawnionego instalatora |
Brak iskry: jak zawęzić przyczynę
W modelach z zapalaniem w pokrętle wciśnięcie pokrętła uruchamia układ iskrowy. Prawidłowa diagnostyka zaczyna się od oględzin, nie od wymiany generatora.
- Odłącz płytę od zasilania elektrycznego i zamknij dopływ gazu, jeżeli demontujesz elementy.
- Po wystygnięciu zdejmij ruszt, nakrywkę i koronę badanego palnika.
- Usuń tłuszcz i wilgoć z okolic iskrownika. Biała ceramika nie powinna być pęknięta, a elektroda nie może być przesunięta ani luźna.
- Sprawdź, czy korona i nakrywka są osadzone zgodnie z kształtem gniazda. Przesunięta nakrywka może sprawić, że iskra nie trafi w strefę mieszanki gazu.
- Jeżeli konstrukcja i długość przewodu na to pozwalają, porównaj iskrownik z innym palnikiem. Próba zamiany ma sens tylko po odłączeniu urządzenia i po oznaczeniu przewodów.
Jeżeli po zamianie iskrownika brak iskry pozostaje przy tym samym palniku, podejrzane są przewód, jego końcówka, mocowanie elektrody albo wyjście generatora. Jeżeli problem przenosi się wraz z iskrownikiem, bardziej prawdopodobna jest sama elektroda. Gdy nie działa kilka wyjść, nie wymieniaj pojedynczej świecy na próbę — sprawdzenia wymagają generator i wiązka.
W niektórych układach iskra pojawia się na kilku palnikach jednocześnie. Dlatego fakt, że po wciśnięciu jednego pokrętła widać wyładowanie także przy innych elektrodach, nie musi oznaczać zwarcia. Oceniaj przede wszystkim, czy iskra pojawia się w prawidłowym miejscu i czy zapłon jest powtarzalny.
Palnik gaśnie po puszczeniu pokrętła
Ten objaw dotyczy zwykle obwodu zabezpieczenia przeciwwypływowego, ale nie jest dowodem uszkodzenia termopary. W płycie z oznaczeniem Zt pokrętło trzeba po zapłonie przytrzymać w pozycji dużego płomienia przez około 10 sekund, aby zabezpieczenie zadziałało.
Jeżeli płomień gaśnie natychmiast po puszczeniu pokrętła:
- sprawdź, czy końcówka termopary znajduje się w obszarze płomienia, a nie poza koroną;
- upewnij się, że korona i nakrywka są suche i prawidłowo ułożone;
- sprawdź, czy płomień jest wystarczająco duży i stabilny;
- oceń, czy pokrętło wciska trzpień zaworu na odpowiednią głębokość;
- dopiero potem rozważ zamianę termopary z termoparą działającego palnika.
Jeżeli zamiana termopary nie zmieni zachowania badanego palnika, przyczyną może być magnes lub mechanizm zaworu, regulacja pokrętła albo niewłaściwe omywanie czujnika przez płomień. Zawór gazowy jest elementem układu gazowego — jego demontaż, wymiana i kontrola szczelności powinny być wykonane przez wykwalifikowanego instalatora lub serwisanta.
Płomień, dysza i rodzaj gazu
PAG4.0ZpZtAR jest wersją oznaczoną jako GZ50. W dokumentacji rodziny PAG producent podaje dla gazu ziemnego G20 o ciśnieniu 20 mbar inne średnice dysz niż dla gazu płynnego G30. Dla palnika pomocniczego, średniego i dużego są to odpowiednio wartości 0,72 mm, 0,98 mm i 1,17 mm dla G20; dla G30 podano 0,52 mm, 0,67 mm i 0,83 mm. Są to wartości właściwe dla wskazanego typu palnika i konkretnej konfiguracji gazowej, a nie uniwersalny zestaw do każdej płyty Amica.
Nie rozwiercaj dyszy i nie zastępuj jej elementem o podobnym wyglądzie. Producent zaleca czyszczenie otworu cienkim drutem miedzianym, bez używania stalowego drutu i bez powiększania otworu. Jeżeli płyta ma zostać przystosowana do innego gazu, trzeba dobrać komplet dysz, wyregulować przepływ minimalny i sprawdzić stabilność płomienia. Takie czynności należą do uprawnionego instalatora.
Prawidłowy płomień powinien być stabilny i jasnoniebieski, z wyraźnym stożkiem wewnętrznym. Żółte końcówki, odrywanie płomienia, cofanie płomienia do dyszy lub gaśnięcie przy ustawieniu minimalnym wymagają przerwania użytkowania do czasu usunięcia przyczyny.
Dostęp do części i wymiana
Wymiana elementów zewnętrznych, takich jak nakrywka, korona, ruszt lub pokrętło, zwykle nie wymaga zdejmowania całej płyty. Przed montażem oczyść gniazdo i sprawdź, czy nowy element ma identyczny kształt, mocowanie oraz położenie względem iskrownika i termopary.
Dostęp do iskrownika, przewodów, generatora, termopary lub zaworu wymaga zwykle odłączenia płyty od zasilania, zamknięcia gazu i wysunięcia jej z blatu. W rodzinie PAG producent stosuje uchwyty mocujące od spodu, dlatego nie należy podważać szklanej lub metalowej powierzchni od góry. Dokładna kolejność demontażu zależy od wersji wykonania i zastosowanych mocowań.
Przy wymianie iskrownika:
- odłącz zasilanie elektryczne i zamknij zawór gazu;
- zdejmij ruszty oraz elementy palnika;
- zabezpiecz przewód i sfotografuj jego przebieg przed odłączeniem;
- zdejmij elementy obudowy tylko w zakresie koniecznym do uzyskania dostępu;
- odłącz końcówkę przewodu od generatora i wyjmij iskrownik z uchwytu;
- zamontuj nową elektrodę w tej samej pozycji, z właściwą blaszką lub uchwytem;
- złóż palnik i obudowę, nie ściskając przewodów;
- po zakończeniu sprawdź zapłon, stabilność płomienia i działanie zabezpieczenia przeciwwypływowego.
Nie testuj iskry przy otwartym dopływie gazu, gdy palnik jest rozebrany. Nie mostkuj zabezpieczenia przeciwwypływowego i nie wykonuj prowizorycznych połączeń przewodów. Po ingerencji w układ gazowy trzeba sprawdzić szczelność odpowiednim środkiem, nigdy płomieniem.
Opisane czynności serwisowe przy elementach elektrycznych i gazowych wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Przy zaworach, dyszach, przezbrojeniu na inny gaz i kontroli szczelności prace powinien wykonać uprawniony instalator lub serwisant.
Jak dobrać część do modelu 20919
Nie dobieraj części wyłącznie po fotografii, nazwie „do płyty Amica” ani po samym oznaczeniu PAG4.0. Przy zamówieniu przygotuj pełne dane z tabliczki znamionowej:
- model: PAG4.0ZpZtAR;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie rodzaju gazu;
- numer lub oznaczenie starej części, jeżeli jest widoczne.
Warto również porównać liczbę i typ palników, długość termopary lub iskrownika, sposób mocowania, kształt końcówki, położenie złącza oraz oznaczenie korpusu palnika. W przypadku dysz istotne są rodzaj gazu, ciśnienie, średnica otworu i typ palnika. W przypadku rusztu, korony lub nakrywki znaczenie mają wymiary, strona montażu i sposób osadzenia.
Jeżeli część ma być zamiennikiem, zgodność powinna wynikać z katalogu zastosowań albo potwierdzenia dla pełnego oznaczenia urządzenia. Identyczne złącze nie potwierdza zgodności generatora, a podobna długość nie wystarcza do prawidłowego doboru termopary lub iskrownika.
FAQ
Czy brak iskry oznacza konieczność wymiany generatora?
Nie. Przy jednym niedziałającym palniku najpierw sprawdza się czystość, położenie i stan iskrownika oraz jego przewodu. Generator jest bardziej prawdopodobny wtedy, gdy nie działa kilka wyjść lub problem pojawia się po wspólnej stronie układu.
Dlaczego palnik Amica gaśnie po puszczeniu pokrętła?
Możliwe są: zbyt krótkie przytrzymanie pokrętła, nieprawidłowe ogrzewanie termopary, zabrudzenie lub złe ułożenie korony, zużyta termopara, problem z pokrętłem albo zaworem. Sama wymiana termopary bez sprawdzenia jej położenia nie zawsze rozwiązuje problem.
Czy można oczyścić dyszę igłą?
Nie należy rozwiercać otworu ani używać stalowej igły. Do lekkiego oczyszczenia producent wskazuje cienki drut miedziany, ale przy podejrzeniu uszkodzenia, niewłaściwego rodzaju gazu lub nieszczelności potrzebna jest kontrola instalatora.
Jakie dane podać przy doborze części do płyty Amica?
Podaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatne są również zdjęcie starej części, oznaczenie palnika, informacja o rodzaju gazu oraz opis objawu.
Czy części z modelu PAG4.0ZpZtR będą pasować do PAG4.0ZpZtAR?
Nie można tego założyć na podstawie podobnej nazwy. Końcowe oznaczenie może wskazywać inną wersję wykonania, kolor, osprzęt lub konfigurację. Zgodność trzeba potwierdzić po pełnych danych urządzenia i numerze części.
Czy po wymianie iskrownika można od razu używać płyty?
Po złożeniu trzeba sprawdzić, czy iskra przeskakuje w prawidłowym miejscu, palnik zapala się bez nadmiernego gromadzenia gazu, płomień jest stabilny, a po puszczeniu pokrętła działa zabezpieczenie przeciwwypływowe. Przy zapachu gazu płytę należy wyłączyć, zamknąć zawór i zlecić kontrolę uprawnionej osobie.
