1005130 - Pralka automatyczna TL 1043 rok.prod.00
Części do pralki Amica TL 1043 z roku produkcji 2000 należy dobierać według kodu wyrobu 1005130, a nie tylko nazwy TL 1043 lub wyglądu elementu. Przed zakupem ustal przyczynę objawu — brak wirowania, odpompowania, grzania czy poboru wody może wynikać z kilku różnych podzespołów. Przygotuj też model i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do Amica TL 1043 1005130 — od objawu do właściwego podzespołu
Amica TL 1043 to pralka ładowana od góry, w której poszczególne etapy programu są od siebie zależne. Brak wirowania nie musi oznaczać uszkodzenia silnika, a zimne pranie nie przesądza o przepalonej grzałce. Przed zamówieniem części warto ustalić, na którym etapie cykl zostaje przerwany i które funkcje nadal działają.
Najpierw zanotuj:
- czy pralka zamyka i blokuje klapę;
- czy pobiera wodę i po chwili zaczyna obracać bębnem;
- czy program zatrzymuje się przed płukaniem, odpompowaniem lub wirowaniem;
- czy po praniu w zbiorniku pozostaje woda;
- czy bęben daje się płynnie obracać ręką po odłączeniu zasilania;
- czy pojawił się wyciek, zapach przegrzanej izolacji, iskrzenie albo zadziałanie zabezpieczenia instalacji.
Tak zebrane informacje pozwalają zawęzić diagnostykę bez wymieniania kolejnych podzespołów na próbę.
Pralka nie wiruje lub pozostawia mokre pranie
Jeżeli w zbiorniku nadal znajduje się woda, diagnostykę należy rozpocząć od układu odpływowego. Pralka może nie dopuścić do szybkich obrotów, dopóki hydrostat nie potwierdzi opróżnienia zbiornika. Sprawdź drożność węża odpływowego, filtra oraz przewodu łączącego zbiornik z pompą. Usuń wodę do niskiego naczynia i przygotuj ręczniki — po otwarciu układu może wypłynąć jej znacznie więcej, niż widać w bębnie.
Jeśli pompa buczy, lecz woda nie odpływa, możliwe są:
- ciało obce blokujące wirnik;
- zatkany wąż lub króciec zbiornika;
- uszkodzone łopatki albo nadmierny luz wirnika;
- niesprawna pompa, która obraca się bez obciążenia, ale nie tłoczy wody;
- niedrożny układ hydrostatu, przez który sterowanie nadal rozpoznaje wodę w zbiorniku.
Sam pomiar ciągłości uzwojenia pompy nie potwierdza jej sprawności mechanicznej. Pompa może mieć zamknięty obwód elektryczny, a mimo to zacinać się po rozgrzaniu lub nie wytwarzać odpowiedniego przepływu. Po usunięciu zatoru uruchom odpompowanie bez wsadu i obserwuj, czy strumień jest równy oraz czy program przechodzi dalej. Elementy układu znajdziesz w kategorii pompy pralek Amica.

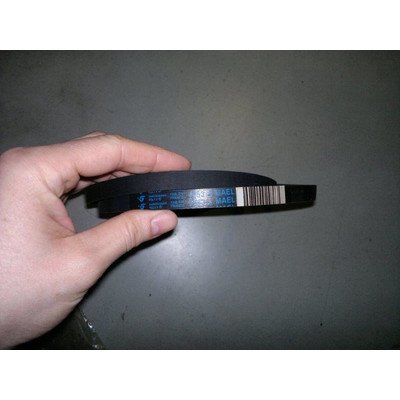

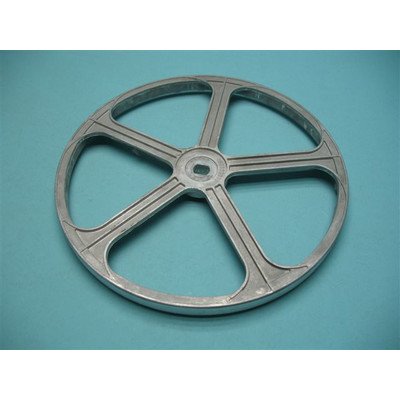

Jeżeli woda została całkowicie usunięta, a bęben obraca się podczas prania, lecz nie osiąga obrotów wirowania, sprawdź pasek, szczotki silnika, połączenia silnika i układ kontroli obrotów. Luźny lub zerwany pasek można rozpoznać po nietypowo lekkim obrocie bębna i braku przeniesienia ruchu z silnika. Nowy pasek musi mieć potwierdzone oznaczenie, profil i długość — sam obwód starego, rozciągniętego elementu nie jest miarodajny. Odpowiednią grupę części zawiera kategoria paski pralek Amica.
W silniku szczotkowym obejrzyj obie szczotki. Krótki lub zakleszczony grafit, słaby docisk sprężyny, czarny pył i nierównomiernie wypalony komutator mogą wyjaśniać brak momentu potrzebnego do wirowania. Szczotki wymienia się jako dopasowaną parę, uwzględniając ich przekrój, długość, skos, prowadnicę i położenie konektora. Sam fakt, że silnik czasami rusza, nie wyklucza ich zużycia. Części napędu można porównać w kategorii silniki pralek Amica.

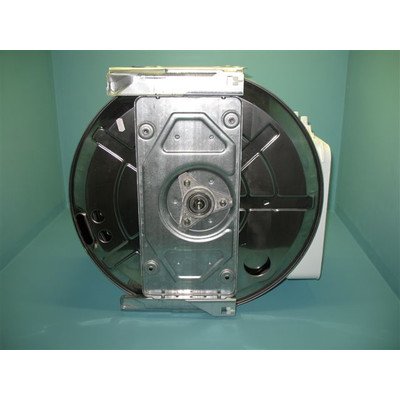

Głośny szum narastający wraz z obrotami, wyczuwalny luz bębna albo ślady wody przy osi kierują diagnostykę w stronę łożyskowania i uszczelnienia. Stuki przy nierównym wsadzie należy natomiast odróżnić od trwałego luzu, pękniętej sprężyny zawieszenia, zużytego amortyzatora lub poluzowanej przeciwwagi.
Pralka nie pobiera wody
Zacznij od sprawdzenia zaworu instalacji, ciśnienia wody, zagięcia węża dopływowego i sitka przy wejściu elektrozaworu. Zanieczyszczone sitko może ograniczać przepływ bez elektrycznego uszkodzenia zaworu. Jeśli woda dochodzi do pralki, sprawdź również, czy klapa jest prawidłowo domknięta i blokowana.
Brak charakterystycznego zadziałania blokady może uniemożliwić rozpoczęcie programu. Nie wolno diagnozować jej przez trwałe mostkowanie styków — blokada chroni przed otwarciem pralki podczas ruchu bębna. Po odłączeniu urządzenia można sprawdzić stan zaczepu, złącza, przewodów oraz odpowiednich styków zgodnie ze schematem konkretnej blokady. Różne wersje mogą mieć inne przypisanie wyprowadzeń. Pasujące elementy są zebrane w kategorii blokady drzwi pralek Amica.
Cewkę odłączonego elektrozaworu można skontrolować omomierzem. Przerwa wskazuje na uszkodzenie uzwojenia, ale prawidłowa ciągłość nie potwierdza drożności zaworu ani jego działania pod ciśnieniem. W zaworze wielosekcyjnym każdą sekcję bada się osobno, a wyniki porównuje z dokumentacją i między sekcjami o takim samym wykonaniu. Wartość rezystancji nie jest uniwersalna dla wszystkich zaworów stosowanych w tej pralce.
Jeżeli pralka stale nabiera za mało wody, jednocześnie pobiera ją i odprowadza albo nie przechodzi do następnego etapu, sprawdź cienki wężyk hydrostatu oraz jego komorę ciśnieniową. Osad może zakłócać zmianę ciśnienia. Nie obracaj śrub regulacyjnych hydrostatu — zmiana nastawy bez danych serwisowych może spowodować niewłaściwy poziom napełnienia lub przepełnienie.
Woda nie jest podgrzewana, a program się zatrzymuje
W starszej pralce program może oczekiwać na osiągnięcie temperatury, dlatego przerwa w obwodzie grzania bywa odbierana jako awaria programatora. Jeżeli bęben obraca się i woda została pobrana, ale pokrętło programu długo pozostaje w jednym położeniu, sprawdź kolejno przewody i konektory grzałki, samą grzałkę, termostat lub czujnik temperatury, hydrostat oraz styki sterujące grzaniem.

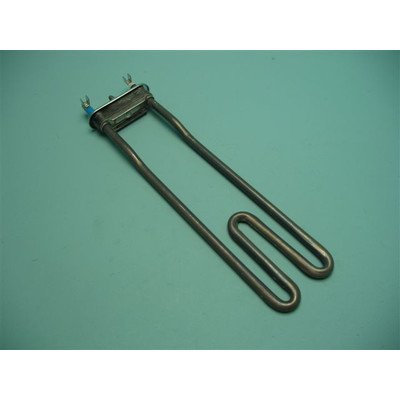

Po odłączeniu pralki od sieci i zdjęciu przewodów z grzałki wykonuje się dwa różne badania:
- Pomiar rezystancji między zaciskami grzałki pozwala wykryć przerwę w elemencie grzejnym. Wynik nieskończony oznacza przerwany obwód. Konkretna prawidłowa wartość zależy od mocy i wersji grzałki.
- Badanie izolacji między zaciskiem a metalową osłoną grzałki służy do wykrywania upływu do obudowy. Zwykły multimetr może nie ujawnić uszkodzenia pojawiającego się dopiero przy wyższym napięciu lub po nagrzaniu; miarodajne badanie wykonuje się miernikiem rezystancji izolacji.
Jeżeli zabezpieczenie instalacji zadziałało podczas grzania, nie uruchamiaj pralki ponownie przed sprawdzeniem izolacji grzałki, przewodów, silnika, filtra przeciwzakłóceniowego i innych elementów zasilanych napięciem sieciowym. Części obwodu grzania znajdują się w kategorii grzałki pralek Amica.
Ciągłość grzałki nie rozstrzyga całej diagnostyki. Przy sprawnym elemencie przyczyną braku grzania może być wypalony konektor, przerwany przewód, niesprawny termostat, błędna informacja o poziomie wody albo brak załączenia styków programatora. W przypadku TL 1043 opisywano również sytuacje, w których objaw pozornie wskazywał na grzałkę, a problem dotyczył sterowania programem.
Programator zatrzymuje się lub pralka wykonuje niepełny cykl
Programatora nie należy wymieniać tylko dlatego, że pokrętło nie przesuwa się dalej. Najpierw trzeba sprawdzić, na jaki warunek czeka urządzenie. Może to być osiągnięcie poziomu albo temperatury wody, opróżnienie zbiornika, potwierdzenie zamknięcia klapy lub zakończenie pracy silnika.
Jeżeli wszystkie funkcje wykonawcze działają oddzielnie, a programator zatrzymuje się w różnych miejscach, obejrzyj jego złącza, styki, ślady przegrzania i mechanizm napędowy. Sprawdzenie zasilania oraz naprawa obwodów sterujących wymaga pracy przy niebezpiecznym napięciu.
Opisane pomiary pod napięciem i naprawy programatora wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi oraz znajomości schematu urządzenia. Nie są przeznaczone dla osoby bez przygotowania. Odłączony programator może również zawierać elementy wymagające rozładowania i ochrony przed wyładowaniami elektrostatycznymi. Nie naprawiaj wypalonych ścieżek bez ustalenia przyczyny przeciążenia — samo odtworzenie połączenia może doprowadzić do ponownego uszkodzenia.
Jak uzyskać dostęp do części i bezpiecznie przygotować pralkę
Przed demontażem odłącz wtyczkę, zakręć dopływ wody, opróżnij zbiornik i odłącz węże. Wysunięcie pralki może ujawnić wodę uwięzioną w przewodach, dlatego zabezpiecz podłogę. Tabliczka znamionowa znajduje się na tylnej powierzchni obudowy — jej zdjęcie wykonaj przed rozpoczęciem naprawy.
W konstrukcji ładowanej od góry dostęp do napędu, zawieszenia, przewodów zbiornika i części hydraulicznych uzyskuje się zwykle po zdjęciu właściwej ściany bocznej. Elektrozawór znajduje się przy przyłączu węża dopływowego, a programator i przełączniki pod panelem sterowania. Dokładna strona dostępu zależy jednak od podzespołu i wykonania pralki, dlatego przed odłączeniem złączy wykonaj zdjęcia ich rozmieszczenia.
Podczas montażu:
- nie ciągnij za przewody — chwytaj za obudowy konektorów;
- wymień skorodowane lub przegrzane końcówki, zamiast zaciskać je prowizorycznie;
- prowadź wiązki w pierwotnych uchwytach, z dala od koła pasowego i ruchomego zbiornika;

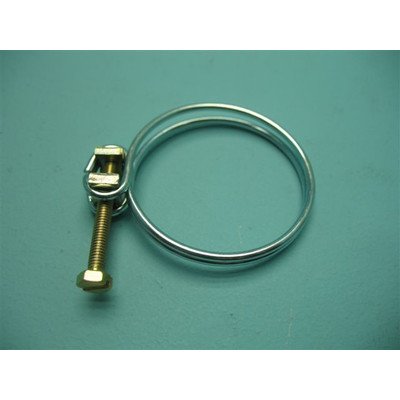

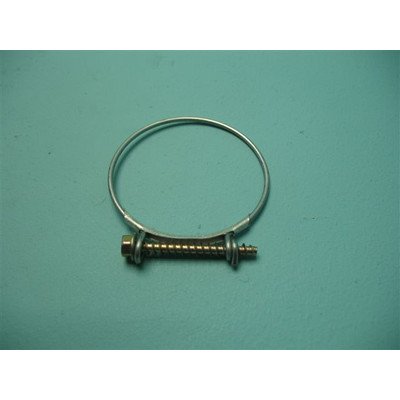

- sprawdź opaski oraz uszczelnienia każdego odłączonego węża;
- przed pełnym programem wykonaj kontrolę szczelności i krótki cykl bez wsadu;
- przerwij próbę w razie wycieku, iskrzenia, zapachu przegrzania lub nietypowego tarcia.
Jak dobrać część do pralki Amica TL 1043 z 2000 roku
Nazwa TL 1043 nie identyfikuje jednoznacznie wykonania urządzenia. W katalogu występują co najmniej kategorie dla różnych lat i kodów wyrobu, dlatego części z wersji oznaczonej innym kodem nie należy automatycznie przypisywać do 1005130.
Do potwierdzenia zgodności przygotuj trzy dane z tabliczki znamionowej:
- pełny model: TL 1043;
- kod wyrobu: 1005130;
- pełny, 14-cyfrowy numer fabryczny.
Następnie porównaj numer katalogowy starej części oraz cechy istotne dla danej grupy: moc i długość grzałki, liczbę sekcji elektrozaworu, układ złączy programatora, typ silnika, prowadnicę szczotek, profil paska, stronę sprężyny klapy, wymiary węża albo sposób mocowania amortyzatora. Identyczne zdjęcie lub pasująca wtyczka nie potwierdzają zgodności elektrycznej i mechanicznej.
Jeżeli oznaczenie starego elementu jest nieczytelne, prześlij zdjęcie całej tabliczki znamionowej, części z obu stron, złącza i miejsca montażu. Nie skracaj numeru fabrycznego i zachowaj wszystkie zera w kodzie części.
FAQ — części i naprawa Amica TL 1043 1005130
Czy część opisana tylko jako TL 1043 będzie pasować?
Nie można tego potwierdzić bez kodu wyrobu i numeru fabrycznego. Model TL 1043 występował w różnych rocznikach i wykonaniach. Dla tej kategorii punktem wyjścia jest kod 1005130, model oraz 14-cyfrowy numer fabryczny.
Dlaczego pralka pierze, ale nie wiruje?
Najpierw sprawdź, czy całkowicie odpompowuje wodę. Jeśli woda pozostaje w zbiorniku, przyczyną może być zator, pompa albo układ hydrostatu. Przy pustym zbiorniku sprawdza się pasek, szczotki silnika, komutator, połączenia napędu i mechaniczne opory bębna.
Czy ciągłość grzałki oznacza, że jest sprawna?
Nie. Pomiar między zaciskami wykrywa przerwę, ale nie musi ujawnić upływu do osłony pojawiającego się po nagrzaniu. Izolację ocenia się właściwym miernikiem, a przy sprawnej grzałce trzeba jeszcze sprawdzić przewody, termostat, hydrostat i sterowanie.
Czy można sprawdzić blokadę klapy przez zwarcie przewodów?
Nie należy omijać ani trwale mostkować blokady. Jej złącze może zawierać styki o różnych funkcjach, a błędne połączenie grozi porażeniem, uszkodzeniem programatora i uruchomieniem bębna przy niezabezpieczonej klapie.
Pompa buczy, więc czy wystarczy ją wymienić?
Najpierw usuń wodę i sprawdź filtr, wirnik oraz drożność przewodów. Buczenie może oznaczać zablokowanie ciałem obcym, ale także zużycie wirnika lub uzwojenia. Po oczyszczeniu oceń rzeczywisty przepływ, ponieważ sam pomiar rezystancji nie potwierdza wydajności pompy.
Gdzie znajduje się tabliczka znamionowa tej pralki?
W pralkach Amica tabliczka znamionowa jest umieszczana na tylnej powierzchni obudowy. Przed zamówieniem części sfotografuj ją w całości, tak aby czytelne były model, kod wyrobu i pełny 14-cyfrowy numer fabryczny.
