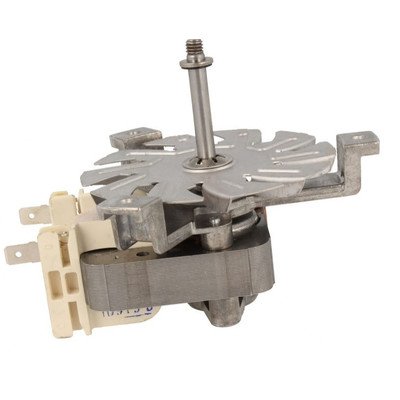

Silniki, napędy i wentylatory do piekarników Beko
Silniki i wentylatory do piekarników Beko odpowiadają m.in. za obieg gorącego powietrza oraz chłodzenie obudowy i elektroniki. Brak obrotów, hałas lub nierówne pieczenie nie zawsze oznaczają uszkodzenie silnika — przyczyną może być także grzałka, zablokowane śmigło albo układ sterowania. Część dobieraj według modelu i pełnego Product No. z tabliczki znamionowej.
Wentylator termoobiegu czy wentylator chłodzący?
Przed rozpoczęciem diagnostyki trzeba ustalić, który układ nie działa. W piekarnikach Beko mogą występować różne silniki i zespoły wentylatorów:
- wentylator termoobiegu znajduje się przy tylnej ścianie komory i rozprowadza powietrze podczas odpowiednich programów pieczenia;
- wentylator chłodzący kieruje powietrze wzdłuż obudowy, panelu sterowania i drzwi, chroniąc elektronikę oraz zabudowę przed przegrzaniem;
- w wybranych konstrukcjach stosowane są dwa wentylatory komory, dodatkowy wentylator górny albo odrębne napędy związane z funkcjami konkretnego urządzenia.
Praca wentylatora chłodzącego jeszcze przez pewien czas po wyłączeniu piekarnika może być prawidłowa. Nie należy więc diagnozować usterki wyłącznie dlatego, że po zakończeniu pieczenia nadal słychać przepływ powietrza. Niepokojące są natomiast tarcie, stukanie, wyraźne spowolnienie, brak chłodzenia lub praca trwająca bez końca mimo całkowitego ostygnięcia urządzenia.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Wentylator termoobiegu nie obraca się | zablokowane albo ocierające śmigło, zużyty silnik, przerwane połączenie, przełącznik funkcji, przekaźnik lub inny element sterowania | wybrany program, swobodę ruchu zimnego śmigła, przewody i złącza, uzwojenie silnika |
| Wentylator działa, ale piekarnik nie grzeje w trybie termoobiegu | uszkodzona grzałka pierścieniowa, jej okablowanie albo obwód sterujący | czy powstaje przepływ powietrza oraz czy grzałka ma ciągłość i nie ma upływu do obudowy |
| Potrawa piecze się nierówno | zbyt wolny lub zatrzymany wentylator, ograniczony przepływ powietrza, przeciążona komora, niewłaściwy poziom blachy, problem z grzałką lub pomiarem temperatury | zachowanie wentylatora, sposób ułożenia naczyń, drożność osłony, działanie grzałek i czujnika temperatury |
| Słychać tarcie lub rytmiczne stukanie | wygięte albo poluzowane śmigło, zabrudzenie, obcy przedmiot, kontakt z osłoną lub grzałką | stan łopatek, odstępy od osłony i grzałki, osad na wirniku |
| Silnik buczy, lecz nie rusza lub obraca się wolno | opory na osi, zużycie łożysk lub tulei, uszkodzenie uzwojenia, niewłaściwe zasilanie | obrót ręczny po odłączeniu zasilania, pomiar uzwojenia oraz zasilania przez technika |
| Wentylator chłodzący nie wyłącza się po ostygnięciu | czujnik lub termostat chłodzenia, sklejony przekaźnik, moduł sterujący albo problem z odprowadzaniem ciepła | rzeczywistą temperaturę urządzenia, drożność kanałów i obwód sterujący wentylatorem |
Jeżeli śmigło obraca się prawidłowo, ale tryb termoobiegu nie nagrzewa komory, zakup silnika nie jest uzasadniony bez sprawdzenia grzałki termoobiegu. Z kolei jednoczesny brak pracy kilku wentylatorów bardziej przemawia za wspólnym problemem z zasilaniem, przewodami, czujnikiem, przełącznikiem albo elektroniką niż za niezależnym uszkodzeniem wszystkich silników.
Jak sprawdzić silnik wentylatora?
Oględziny i próba mechaniczna
Piekarnik musi być zimny i skutecznie odłączony od instalacji elektrycznej. Po zdjęciu osłony wentylatora sprawdź, czy łopatki nie są pęknięte, wygięte, poluzowane lub oblepione twardym osadem. Śmigło nie powinno dotykać osłony ani grzałki.
Obróć je ostrożnie ręką. Duży opór, zacinanie albo wyczuwalny luz osiowy może wskazywać na zużycie części mechanicznej silnika. Swobodny obrót nie potwierdza jednak pełnej sprawności — silnik może nie uruchamiać się pod napięciem, tracić prędkość po rozgrzaniu lub mieć uszkodzoną izolację.
Jeżeli hałas pojawia się dopiero po nagrzaniu, trzeba także sprawdzić, czy rozszerzające się elementy nie powodują kontaktu śmigła z osłoną, mocowaniem lub grzałką.
Pomiar uzwojenia
Po oznaczeniu przewodów i odłączeniu konektorów od silnika można zmierzyć rezystancję między jego zaciskami. Wynik wskazujący przerwę w uzwojeniu przemawia za uszkodzeniem silnika. Sama obecność skończonej rezystancji oznacza jedynie, że obwód nie jest całkowicie przerwany — nie potwierdza prawidłowego momentu rozruchowego, prędkości ani zachowania po rozgrzaniu.
Nie istnieje jedna prawidłowa wartość rezystancji dla wszystkich silników Beko. Zależy ona od konstrukcji, mocy i napięcia konkretnego podzespołu. Wynik należy porównać z dokumentacją części lub ze sprawnym silnikiem tego samego typu.
Badanie rezystancji izolacji między obwodem silnika a jego metalową obudową wymaga odpowiedniego miernika i właściwej procedury. Zwykły test ciągłości nie wyklucza upływu pojawiającego się dopiero przy napięciu roboczym lub wysokiej temperaturze.
Kontrola zasilania
Jeśli silnik ma sprawne uzwojenie i obraca się bez oporu, przyczyną może być brak napięcia wynikający z usterki przełącznika funkcji, przewodów, zabezpieczenia termicznego albo modułu sterującego. W modelach z elektronicznym zegarem warto również upewnić się, że po zaniku zasilania ustawiono czas i urządzenie znajduje się w trybie pracy ręcznej.
Pomiar napięcia przy pracującym piekarniku jest czynnością serwisową. Wymaga kwalifikacji, doświadczenia, zabezpieczenia urządzenia przed przesunięciem oraz przyrządów odpowiednich do pracy przy napięciu sieciowym. Nie jest przeznaczony dla osoby bez przygotowania. Nie wolno zasilać wymontowanego silnika prowizorycznymi przewodami ani obchodzić zabezpieczeń piekarnika.
Jak uzyskać dostęp i wymienić silnik termoobiegu?
W wielu piekarnikach do zabudowy dostęp do silnika wymaga wysunięcia urządzenia z szafki i zdjęcia zewnętrznej tylnej osłony. Od strony komory zwykle demontuje się osłonę wentylatora oraz śmigło. Dokładny układ mocowań zależy jednak od modelu.
Bezpieczna kolejność prac obejmuje:
- Odłączenie wszystkich biegunów zasilania i sprawdzenie braku napięcia.
- Odczekanie do całkowitego ostygnięcia piekarnika.
- Odkręcenie mocowań urządzenia do mebli i ostrożne wysunięcie go z pomocą drugiej osoby.
- Zdjęcie osłony wewnątrz komory oraz tylnej części obudowy zgodnie z konstrukcją danego modelu.
- Sfotografowanie i oznaczenie połączeń przed wypięciem konektorów.
- Zdemontowanie śmigła i mocowania silnika bez wyginania wału.
- Porównanie starej i nowej części przed montażem.
- Sprawdzenie, czy po złożeniu śmigło obraca się bez kontaktu z osłoną i grzałką.
W części konstrukcji nakrętka śmigła ma lewy gwint i odkręca się w kierunku zgodnym z ruchem wskazówek zegara. Nie jest to jednak zasada, którą można zastosować do każdego piekarnika Beko. Przed użyciem siły sprawdź dokumentację modelu lub kierunek gwintu starego zespołu. Przy montażu nie należy zaciskać śmigła przez wyginanie łopatek ani zmieniać fabrycznego położenia podkładek dystansowych.
Po naprawie wykonaj próbę na pustej, prawidłowo złożonej komorze. Wentylator powinien ruszać bez pomocy, osiągać stabilne obroty i nie ocierać podczas nagrzewania. Sprawdź także, czy przewody nie dotykają gorących elementów, a osłony i mocowania urządzenia zostały ponownie założone.
Czy silnik można wyczyścić lub naprawić?
Usunięcie osadu ze śmigła i osłony może pomóc, jeśli hałas wynika z zabrudzenia albo niewyważenia. Nie wolno zalewać silnika środkiem czyszczącym ani nakładać przypadkowego smaru na oś od strony komory. Środek nieprzystosowany do temperatury może wypłynąć, zabrudzić piekarnik lub pogorszyć pracę łożysk.
Regeneracja zużytych tulei lub łożysk jest możliwa tylko w niektórych konstrukcjach i wymaga oceny luzów, stanu wału, uzwojenia i izolacji. Jeżeli silnik przegrzewa się, ma uszkodzone uzwojenie, duży luz albo nie utrzymuje obrotów, bezpieczniejszym rozwiązaniem jest wymiana właściwego zespołu.
Jak dobrać silnik lub wentylator do piekarnika Beko?
Nie dobieraj części wyłącznie na podstawie zdjęcia, napisu „Beko” lub skróconej nazwy modelu. W obrębie jednego modelu handlowego mogą występować różne wersje silnika, uchwytu, wału, śmigła i złącza.
Do identyfikacji przygotuj:
- pełny model piekarnika lub kuchni;
- pełny Product No. z tabliczki znamionowej;
- numer katalogowy zapisany na starej części, jeśli jest czytelny;
- informację, czy chodzi o wentylator termoobiegu, chłodzący, górny czy inny napęd;
- zdjęcia tabliczki znamionowej, podłączeń i całego wymontowanego zespołu.
Przy porównywaniu części znaczenie mają napięcie i częstotliwość, moc, kierunek obrotów, długość oraz średnica wału, położenie mocowań, kształt uchwytu, rodzaj konektorów i współpraca z konkretnym śmigłem. Identyczne złącze nie wystarcza, jeśli wał ma inną długość albo silnik wymaga innego mocowania.
Tabliczka znamionowa może znajdować się na ramie widocznej po otwarciu drzwi, przy dolnej części urządzenia lub na tylnej ścianie — zależnie od konstrukcji. Najpewniejszym następnym krokiem jest odczytanie modelu i Product No. bez pomijania cyfr, a następnie potwierdzenie zgodności katalogowej części.
FAQ – silniki i wentylatory piekarnika Beko
Czy nierówne pieczenie oznacza uszkodzony silnik termoobiegu?
Nie. Najpierw sprawdź, czy śmigło rzeczywiście się obraca i czy przepływu powietrza nie ograniczają naczynia, folia, zabrudzenie lub niewłaściwe ułożenie blach. Podobny efekt może powodować uszkodzona grzałka, czujnik temperatury albo zbyt wolna praca silnika.
Dlaczego wentylator działa, ale termoobieg nie grzeje?
Jeżeli wentylator obraca się z normalną prędkością, podejrzenie należy skierować przede wszystkim na grzałkę używaną w danym programie, jej przewody oraz sterowanie. Sprawny ruch powietrza nie oznacza, że układ grzewczy otrzymuje zasilanie.
Czy wentylator piekarnika Beko powinien działać po wyłączeniu?
Wentylator chłodzący może pracować po zakończeniu pieczenia, aż obudowa i elementy sterujące ostygną. Nie należy mylić go z wentylatorem termoobiegu. Jeśli praca nie kończy się po całkowitym ostygnięciu, trzeba sprawdzić czujnik, termostat lub układ sterowania chłodzeniem.
Czy przejście na uzwojeniu potwierdza sprawność silnika?
Nie. Potwierdza jedynie, że uzwojenie nie jest całkowicie przerwane. Silnik może nadal mieć zużyte łożyska, uszkodzenie międzyzwojowe, problem z izolacją lub tracić obroty pod obciążeniem i po nagrzaniu.
Dlaczego nowy silnik wygląda podobnie, ale nie pasuje?
Różnica może dotyczyć uchwytu, rozstawu otworów, długości wału, kierunku obrotów, mocy lub położenia złączy. Dlatego zgodność należy sprawdzać według modelu i pełnego Product No., a nie tylko według wyglądu.
Czy silnik wentylatora można wymienić bez wysuwania piekarnika?
W wielu modelach nie, ponieważ przewody i mocowanie silnika znajdują się za tylną osłoną urządzenia. Istnieją jednak różne konstrukcje, dlatego sposób dostępu trzeba potwierdzić dla konkretnego modelu przed rozpoczęciem demontażu.
