Przełączniki funkcji i wybieraki piekarnika Beko
Przełącznik funkcji piekarnika Beko rozdziela zasilanie między grzałki, wentylator, oświetlenie i inne obwody właściwe dla wybranego trybu. Jego usterkę może sugerować brak jednej funkcji, niestabilna praca lub nadpalone styki, ale podobne objawy powodują też grzałki, zegar i okablowanie. Część dobieraj według modelu, Product No. oraz układu styków.
Za co odpowiada przełącznik funkcji piekarnika Beko?

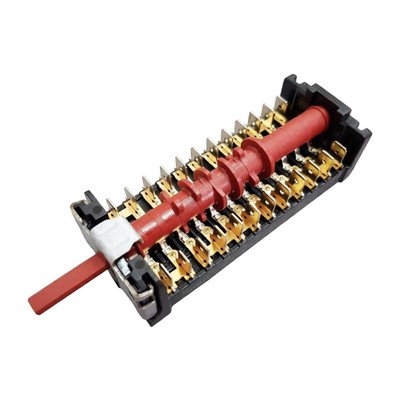

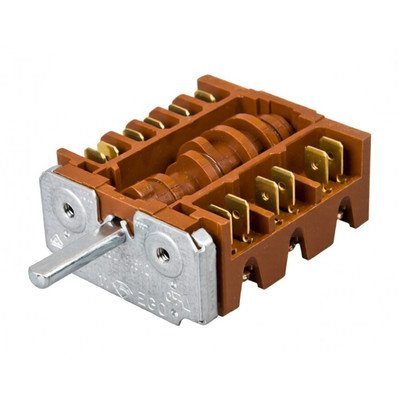

Mechaniczny przełącznik funkcji, nazywany również wybierakiem lub łącznikiem krzywkowym, zestawia różne pary styków zależnie od położenia pokrętła. W ten sposób wybiera obwody potrzebne między innymi do grzania górnego i dolnego, grilla, termoobiegu, wentylatora albo oświetlenia.
Nie jest to jednak regulator temperatury. W konstrukcjach z oddzielnym termostatem wybierak decyduje, które elementy mają pracować, a termostat lub układ elektroniczny określa, kiedy grzanie ma zostać załączone i przerwane. Z tego powodu przegrzewanie piekarnika nie stanowi samo w sobie dowodu uszkodzenia przełącznika.
Poszczególne wybieraki Beko mogą różnić się liczbą pozycji, programem łączenia styków, rozmieszczeniem zacisków, mocowaniem i wykonaniem wałka. Dwa elementy o podobnym wyglądzie nie muszą realizować tych samych funkcji.
Objawy uszkodzenia wybieraka i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co warto sprawdzić najpierw |
| Nie działa tylko jeden tryb pieczenia | wypalony styk wybieraka, uszkodzona grzałka, silnik wentylatora, przewód lub konektor | Porównaj działanie elementu w innych programach i sprawdź obwód właściwy dla niedziałającej funkcji. |
| Nie działa żaden tryb piekarnika | brak zasilania, nieustawiony zegar, uszkodzony przekaźnik programatora, zabezpieczenie termiczne, termostat, wybierak lub jego zasilanie | Upewnij się, że zegar i tryb ręczny są ustawione, a następnie sprawdź, czy zasilanie dociera do obwodu sterowania. |
| Pokrętło obraca się bez wyraźnych pozycji | pęknięte pokrętło, uszkodzony wałek albo mechanizm krzywkowy | Zdejmij pokrętło i obejrzyj jego gniazdo oraz wałek. Uszkodzone pokrętło piekarnika Beko może imitować awarię wybieraka. |
| Funkcje nie odpowiadają symbolom na panelu | niewłaściwy wariant przełącznika, błędnie podłączone przewody lub pokrętło założone w złym położeniu | Porównaj oznaczenia zacisków, program styków i pozycję „0” z dokumentacją konkretnego urządzenia. |
| Panel nagrzewa się, czuć zapach izolacji lub widać przebarwienia | luźny konektor, wzrost rezystancji połączenia, wypalone styki albo przegrzana wiązka | Przerwij używanie piekarnika i obejrzyj przełącznik, końcówki przewodów oraz izolację. |
| Piekarnik grzeje bez prawidłowej regulacji | termostat, czujnik temperatury, przekaźnik modułu, błędne okablowanie lub sklejony styk | Nie ograniczaj diagnozy do wybieraka. Sprawdź również termostat i czujnik temperatury Beko. |
Gdy nie działa tylko jedna funkcja
Jeżeli grzałka górna działa podczas grillowania, ale nie w innym programie, nie oznacza to automatycznie awarii. Niektóre tryby wykorzystują tylko określoną sekcję grzałki lub inny zestaw elementów. Najpierw porównaj rzeczywiste działanie z tabelą funkcji w instrukcji danego modelu.
Gdy jeden element nie pracuje w żadnym trybie, bardziej prawdopodobna staje się usterka samego odbiornika, jego przewodów lub złącza. Przykładowo brak grzania przy działającym wentylatorze może kierować diagnostykę ku grzałce termoobiegu Beko, ale nadal wymaga sprawdzenia, czy jej obwód jest załączany przez wybierak.
Gdy nie działa cały piekarnik
Brak wszystkich funkcji może wynikać z przerwy przed przełącznikiem. W części kuchenek i piekarników z zegarem zasilanie obwodów grzejnych przechodzi przez przekaźnik programatora. Wyświetlacz może wtedy działać poprawnie, mimo że energia nie dociera dalej. Przed zakupem wybieraka należy więc wykluczyć ustawienie automatyczne, nieustawiony zegar, uszkodzenie przekaźnika oraz przerwę w okablowaniu piekarnika Beko.
Nie należy trwale mostkować zegara, termostatu ani zabezpieczeń. Taka zmiana może wyłączyć funkcje ochronne lub pozostawić urządzenie bez prawidłowej kontroli czasu i temperatury.
Jak sprawdzić przełącznik funkcji miernikiem?
Badanie polega na sprawdzeniu ciągłości odpowiednich par styków w każdej pozycji wybieraka. Potrzebny jest jednak schemat instalacji albo tabela styków właściwa dla konkretnego przełącznika. Nie istnieje uniwersalny pinout dla wszystkich wybieraków Beko.
- Odłącz urządzenie od wszystkich biegunów zasilania i potwierdź odpowiednim przyrządem brak napięcia.
- Zrób wyraźne zdjęcia przewodów oraz oznaczeń zacisków. Nie opieraj identyfikacji wyłącznie na kolorach żył.
- Odłącz przewody od badanych zacisków, aby pozostałe obwody piekarnika nie zafałszowały pomiaru.
- Ustaw multimetr na pomiar ciągłości lub niski zakres rezystancji.
- Ustawiaj kolejno pozycje przełącznika i badaj pary styków wskazane w schemacie.
- Styk przewidziany jako zamknięty powinien wykazywać ciągłość i bardzo małą rezystancję. Wynik OL lub brak sygnału oznacza przerwę.
- Styk przewidziany jako otwarty powinien pozostawać bez ciągłości. Przewodzenie w niewłaściwej pozycji może wskazywać na zwarcie lub sklejenie styków.
Przed oceną małej rezystancji zewrzyj sondy i sprawdź opór samych przewodów pomiarowych. Wynik należy porównać z tym poziomem, a nie oczekiwać idealnego 0,00 Ω.
Ograniczenie pomiaru: poprawna ciągłość bez obciążenia nie potwierdza pełnej sprawności przełącznika. Nadpalony styk może przewodzić prąd miernika, lecz nagrzewać się lub przerywać podczas zasilania grzałki. Znaczenie mają również ślady łuku elektrycznego, stopiony korpus, przebarwione zaciski i luźne konektory.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika. Nie należy omijać zabezpieczeń ani zasilać rozebranego urządzenia w celu przypadkowego wyszukiwania napięcia.
Jak uzyskać dostęp do wybieraka?
Przełącznik jest zwykle zamocowany bezpośrednio za pokrętłem funkcji w panelu sterowania. Sposób demontażu zależy od konstrukcji urządzenia:
- w piekarniku do zabudowy dostęp może wymagać wysunięcia urządzenia z mebla i zdjęcia górnej albo tylnej osłony panelu;
- w kuchence wolnostojącej przełącznik może być dostępny po zdjęciu tylnej osłony panelu lub jego przedniej maskownicy;
- w kuchence gazowo-elektrycznej niektóre konstrukcje wymagają dodatkowego demontażu górnej płyty i elementów palników.
Przed przesunięciem kuchenki gazowo-elektrycznej trzeba zamknąć dopływ gazu. Jeżeli dostęp wymaga rozłączenia, naprężenia lub zmiany położenia przyłącza gazowego, pracę powinien wykonać instalator z wymaganymi uprawnieniami. Szczelności instalacji nigdy nie sprawdza się płomieniem.
Podczas demontażu chroń emalię i krawędzie panelu. Nie podważaj maskownicy na siłę, dopóki nie upewnisz się, że usunięto wszystkie mocowania i zwolniono zaczepy.
Wymiana przełącznika funkcji krok po kroku
Po bezpiecznym uzyskaniu dostępu:
- Ustaw stary przełącznik w pozycji „0” i sfotografuj wszystkie połączenia.
- Porównaj oznaczenia zacisków starej i nowej części. Sama zgodność liczby konektorów nie wystarcza.
- Przekładaj przewody pojedynczo pomiędzy identycznie oznaczonymi zaciskami. Nie kopiuj jedynie ich położenia przestrzennego, ponieważ obudowy różnych wersji mogą być obrócone.
- Sprawdź konektory. Luźną, nadpaloną lub utlenioną końcówkę trzeba prawidłowo naprawić albo wymienić; założenie nowego wybieraka na przegrzane złącze może spowodować kolejną awarię.
- Zamocuj przełącznik bez naprężania korpusu i upewnij się, że pozycja „0” odpowiada oznaczeniu na panelu.
- Złóż wszystkie osłony oraz sprawdź, czy przewody nie dotykają ostrych ani gorących elementów.
- Po uruchomieniu zweryfikuj osobno każdą funkcję: odpowiednie grzałki, wentylator, lampkę kontrolną oraz wyłączanie grzania po osiągnięciu temperatury.
Jeżeli po wymianie funkcje są zamienione, działają jednocześnie niewłaściwe grzałki albo urządzenie grzeje już po ustawieniu samego wybieraka, należy je odłączyć. Przyczyną może być nieprawidłowe podłączenie lub zastosowanie części z innym programem styków.
Jak dobrać przełącznik lub wybierak do piekarnika Beko?
Do identyfikacji urządzenia Beko potrzebne są pełny model oraz Product No. z tabliczki znamionowej. W piekarniku tabliczka jest zwykle widoczna po otwarciu drzwi, na ramie komory lub krawędzi obudowy; w kuchence wolnostojącej może znajdować się również pod dolną pokrywą albo z tyłu urządzenia.
Przy porównywaniu części uwzględnij:
- numer katalogowy Beko i oznaczenie producenta przełącznika, np. GOTTAK lub EGO;
- liczbę pozycji oraz kolejność funkcji;
- program łączenia styków i oznaczenia zacisków;
- liczbę, układ i rodzaj konektorów;
- długość, przekrój i położenie wałka;
- rozstaw oraz sposób mocowania do panelu;
- obecność sprzężenia z innym elementem sterującym.
W katalogach występują przełączniki Beko o zbliżonej obudowie, lecz różnej liczbie pozycji i innym numerze części. Nie należy dobierać ich na podstawie fotografii, średnicy wałka ani pasującego pokrętła. Najbezpieczniejszym następnym krokiem jest odczytanie modelu i Product No., a następnie porównanie zgodności katalogowej oraz numerów ze starego wybieraka.
Jeśli sterowanie odbywa się przez enkoder współpracujący z elektroniką, właściwe części mogą znajdować się również w kategorii programatorów, zegarów i modułów elektronicznych Beko.
FAQ – przełączniki funkcji piekarnika Beko
Czy brak grzania oznacza uszkodzony przełącznik funkcji?
Nie. Brak grzania może powodować także grzałka, termostat, zabezpieczenie termiczne, przekaźnik zegara lub modułu, uszkodzony przewód albo brak prawidłowego ustawienia programatora. Wybierak należy potwierdzić oględzinami i pomiarem według schematu.
Dlaczego działa grill, ale nie działa grzanie góra–dół?
W poszczególnych trybach przełącznik zestawia inne styki i może uruchamiać różne sekcje grzałek. Trzeba ustalić, który element powinien pracować w danej funkcji, a następnie sprawdzić jego ciągłość, przewody oraz właściwe styki wybieraka.
Czy można sprawdzić wybierak bez podłączania piekarnika do prądu?
Tak. Podstawowym badaniem jest pomiar ciągłości styków przy odłączonym zasilaniu i odizolowanych zaciskach. Potrzebny jest schemat lub tabela styków konkretnej wersji. Test nie wykrywa jednak każdej usterki ujawniającej się pod dużym obciążeniem.
Czy wystarczy przełożyć przewody według kolorów?
Nie. Kolor przewodu nie określa jednoznacznie funkcji zacisku. Połączenia należy udokumentować, a przewody przekładać według oznaczeń terminali i schematu. Błędne podłączenie może uruchamiać niewłaściwe elementy albo spowodować zwarcie.
Czy pęknięte pokrętło może wyglądać jak uszkodzenie przełącznika?
Tak. Wyrobione gniazdo pokrętła może obracać się bez poruszania wałkiem albo nie dochodzić do kolejnych pozycji. Przed demontażem panelu warto zdjąć pokrętło i obejrzeć zarówno jego gniazdo, jak i wałek wybieraka.
Jakie dane są potrzebne do doboru części Beko?
Należy podać pełny model oraz Product No. z tabliczki znamionowej. Pomocne są też czytelne zdjęcia tabliczki, starego przełącznika, numerów na jego obudowie, zacisków i sposobu mocowania.
