Grzałki do piekarnika / kuchni Beko: dolne, górne i termoobiegu
Grzałki do piekarnika Beko odpowiadają za ogrzewanie od góry, od dołu lub w trybie termoobiegu. Brak dopiekania, zimny grill albo wyłączanie zabezpieczeń mogą wskazywać na ich usterkę, ale podobne objawy powodują też przewody, przełącznik funkcji i układ regulacji temperatury. Właściwy wariant dobierz po modelu oraz pełnym Product No. z tabliczki znamionowej.
Która grzałka piekarnika Beko może odpowiadać za problem?
Piekarnik może mieć kilka niezależnych obwodów grzejnych. Grzałka dolna ogrzewa komorę od spodu i w wielu konstrukcjach jest ukryta pod dnem. Grzałka górna może składać się z jednego albo dwóch obwodów używanych w różnych trybach, na przykład podczas pieczenia góra–dół i grillowania. Grzałka termoobiegu ma zwykle kształt pierścienia otaczającego wentylator na tylnej ścianie.
Nie każda funkcja zasila wszystkie elementy jednocześnie. W grzałce podwójnej środkowa i zewnętrzna sekcja mogą być załączane osobno. Działanie tylko jednego obwodu w wybranym programie nie musi więc oznaczać awarii. Przed diagnozą sprawdź w instrukcji konkretnego modelu, które grzałki powinny pracować na danej funkcji.
| Objaw | Co może być uszkodzone | Jak zawęzić przyczynę |
| Potrawa pozostaje blada lub wilgotna od spodu | grzałka dolna, jej przewody, przełącznik albo przekaźnik | porównaj pracę funkcji dół oraz góra–dół; następnie zbadaj odłączoną grzałkę |
| Grill nie rumieni potraw | jedna sekcja grzałki górnej, zasilanie sekcji lub wybierak funkcji | sprawdź osobno tryb małego i pełnego grilla, jeżeli występują w danym modelu |
| Wentylator obraca się, ale tryb gorącego powietrza nie grzeje | grzałka pierścieniowa, przewody albo jej tor sterowania | upewnij się, że wybrano grzanie z termoobiegiem, a nie samo rozmrażanie wentylatorem |
| Piekarnik długo osiąga temperaturę | jedna z grzałek, zasilanie, czujnik temperatury, uszczelnienie drzwi | porównaj poszczególne funkcje i skontroluj domykanie drzwi; sama wymiana grzałki może nie pomóc |
| Zabezpieczenie różnicowoprądowe wyłącza się po rozpoczęciu grzania | upływność grzałki, uszkodzona izolacja przewodu, zawilgocenie | wymagany jest pomiar izolacji oraz oględziny obwodu, nie tylko test ciągłości |
| Żadna funkcja nie grzeje | brak zasilania obwodu mocy, nieustawiony zegar, termostat, zabezpieczenie termiczne, przełącznik lub moduł | awaria kilku grzałek naraz jest możliwa, ale najpierw sprawdza się elementy wspólne dla wszystkich funkcji |
Co sprawdzić przed demontażem grzałki?
Najpierw wyklucz ustawienia i warunki, które mogą naśladować usterkę:
- Ustaw zegar po zaniku zasilania, jeżeli wyświetlacz miga lub instrukcja wymaga ustawienia czasu przed uruchomieniem pieczenia.
- Wybierz funkcję, która rzeczywiście wykorzystuje badaną grzałkę. Symbol wentylatora może oznaczać zarówno grzanie gorącym powietrzem, jak i rozmrażanie bez grzania.
- Sprawdź, czy drzwi domykają się bez szczeliny, a uszczelka nie jest wysunięta, przerwana lub trwale spłaszczona. Nieszczelność powoduje straty ciepła, ale nie wyjaśnia braku grzania pojedynczej sekcji.
- Porównaj zachowanie kilku programów. Jeżeli grill działa, lecz spód pozostaje zimny, podejrzenie można skierować na dolny obwód. Jeżeli nie działa wyłącznie gorące powietrze, sprawdza się grzałkę pierścieniową i jej zasilanie.
- Nie oceniaj dolnej grzałki na podstawie świecenia. Jest ona często niewidoczna, a pozostałe elementy mogą być okresowo załączane przez regulator.
Jeżeli piekarnik grzeje, lecz temperatura odbiega od nastawy, warto wykonać próbę termometrem piekarnikowym po pełnym nagrzaniu komory. Taki test może wykazać problem regulacji lub nadmierną utratę ciepła, lecz nie wskazuje samodzielnie, czy winny jest czujnik, sterowanie, uszczelka czy jeden z elementów grzejnych. Odpowiednie części układu regulacji znajdują się w kategorii termostaty i czujniki temperatury piekarnika Beko.
Jak sprawdzić grzałkę piekarnika Beko multimetrem?
Pomiar rezystancji wykonuje się wyłącznie przy odłączonym zasilaniu, po ostygnięciu urządzenia. W kuchni podłączonej na stałe należy wyłączyć właściwe zabezpieczenie i potwierdzić odpowiednim przyrządem brak napięcia. Do prawidłowego pomiaru odłącz od grzałki co najmniej jeden przewód, a najlepiej oba. Pomiar elementu pozostawionego w obwodzie może obejmować równoległe połączenia i dać mylący wynik.
Pomiar między zaciskami
Ustaw miernik na pomiar rezystancji i przyłóż sondy do zacisków badanego obwodu grzałki. W elemencie dwuobwodowym każdą sekcję sprawdza się według jej rzeczywistego układu zacisków; nie należy zgadywać ich funkcji na podstawie położenia lub koloru przewodów.
- OL, nieskończona rezystancja lub brak ciągłości oznacza przerwę w obwodzie. Taka sekcja nie będzie grzała.
- Wartość bliska zeru, wyraźnie niezgodna z mocą elementu, może wskazywać zwarcie albo błąd pomiaru.
- Skończona, stabilna rezystancja potwierdza, że obwód nie jest przerwany, lecz nie dowodzi jeszcze prawidłowej izolacji ani zasilania podczas pracy.
Orientacyjną rezystancję sprawnego elementu można obliczyć z danych znamionowych: R ≈ U²/P. Przykładowo grzałka opisana jako 230 V i 1100 W powinna mieć w przybliżeniu 48 Ω, 1800 W około 29 Ω, a 2100 W około 25 Ω. Są to wartości obliczeniowe, nie uniwersalne progi diagnostyczne. Wynik zależy od napięcia znamionowego, mocy, temperatury elementu, tolerancji wykonania i dokładności miernika.
Pomiar do metalowej osłony
Pomiędzy każdym zaciskiem a metalowym płaszczem grzałki zwykły multimetr nie powinien wskazywać ciągłości. Wykrycie niskiej rezystancji oznacza zwarcie do osłony. Brak wskazania na multimetrze nie wyklucza jednak upływności ujawniającej się dopiero po rozgrzaniu lub przy wyższym napięciu pomiarowym.
Pełna ocena izolacji wymaga miernika rezystancji izolacji, właściwego napięcia testowego i odseparowania badanego elementu od elektroniki urządzenia. Takie badanie powinien wykonywać wykwalifikowany technik, ponieważ nieprawidłowo przeprowadzony test może być niebezpieczny albo uszkodzić podłączone układy sterujące.
Grzałka ma prawidłową rezystancję, ale nie grzeje – co dalej?
Poprawna ciągłość oznacza tylko, że drut oporowy nie jest przerwany. Nie potwierdza, że do elementu dociera właściwe napięcie i że połączenia są zdolne przewodzić prąd pod obciążeniem.
Przy odłączonym urządzeniu sprawdź:
- czy konektory nie są luźne, przebarwione, nadtopione albo wypalone;
- czy przewód nie pękł tuż przy zacisku;
- czy izolacja nie została przyciśnięta blachą lub uszkodzona przez wysoką temperaturę;
- czy styki przełącznika funkcji nie noszą śladów przegrzania;
- czy wtyki modułu sterującego są osadzone i nie mają śladów łuku elektrycznego.
Jeżeli grzałka i przewody są sprawne, usterki należy szukać w torze sterowania: przełączniku funkcji piekarnika Beko, termostacie, zabezpieczeniu termicznym lub przekaźniku modułu. Nie wymieniaj modułu przed potwierdzeniem, że nie załącza on obwodu mimo prawidłowych sygnałów wejściowych.
Pomiar napięcia na pracującym piekarniku odbywa się przy napięciu sieciowym i odsłoniętych połączeniach. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, odpowiednich środków ochrony i przyrządów pomiarowych. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak wygląda dostęp i wymiana grzałki?
Konstrukcje piekarników do zabudowy i kuchni wolnostojących różnią się, dlatego kolejność demontażu należy skonfrontować z dokumentacją konkretnego urządzenia. Przed rozpoczęciem pracy odłącz zasilanie, poczekaj na ostygnięcie komory i zabezpiecz ostre krawędzie rękawicami.
Grzałka górna
Jej część grzejna znajduje się zwykle pod sklepieniem komory, natomiast zaciski przechodzą przez tylną ścianę. W zależności od wykonania konieczne jest zdjęcie tylnej osłony urządzenia, odłączenie konektorów, zwolnienie mocowań w komorze i wyjęcie elementu do przodu. Grzałkę podwójną trzeba podłączyć dokładnie tak jak poprzednią, ponieważ pomylenie sekcji zmieni działanie programów.

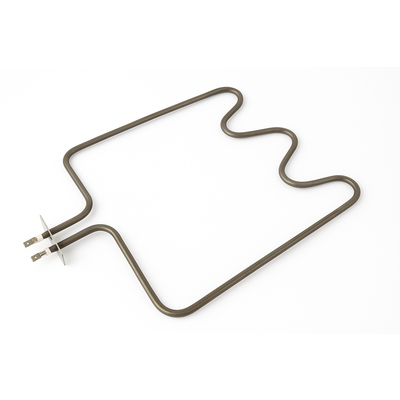

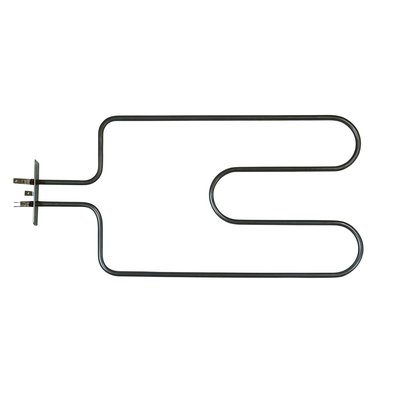

Grzałka dolna
Może znajdować się w przestrzeni pod dnem komory i nie być widoczna po otwarciu drzwi. Dostęp bywa możliwy od tyłu, po zdjęciu dolnej osłony albo przez wysunięcie elementu z jego kanału. Nie rozcinaj i nie usuwaj trwale izolacji termicznej. Po naprawie musi wrócić w pierwotne położenie, bez szczelin i kontaktu z zaciskami.

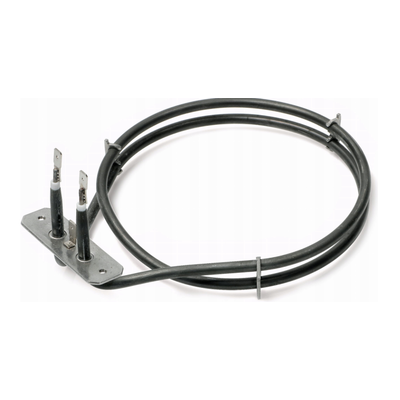

Grzałka termoobiegu
Najczęściej znajduje się za osłoną wentylatora na tylnej ścianie komory. W niektórych konstrukcjach konektory są dostępne dopiero po zdjęciu zewnętrznej tylnej osłony. Przed wyjęciem elementu zdejmij wewnętrzną osłonę wentylatora i sprawdź, czy przewody nie cofną się za blachę po odłączeniu.
Podczas każdej wymiany:
- Zrób czytelne zdjęcia wszystkich podłączeń przed zdjęciem konektorów.
- Chwytaj za konektor, nie ciągnij za przewód.
- Porównaj nową i starą część przed montażem.
- Nie doginaj rurki elementu, aby wymusić dopasowanie.
- Ułóż przewody z dala od gorących powierzchni i ruchomych części wentylatora.
- Sprawdź, czy grzałka jest podparta we wszystkich przewidzianych punktach i nie dotyka osłon ani blachy komory.
- Po złożeniu skontroluj przewód ochronny, osłony, izolację oraz stabilność konektorów.
W kuchni gazowo-elektrycznej nie odsuwaj urządzenia w sposób naprężający przewód lub elastyczne przyłącze gazowe. Odłączanie i ponowne podłączanie instalacji gazowej oraz kontrola jej szczelności wymagają właściwych uprawnień. Szczelności nie wolno sprawdzać płomieniem.
Jak dobrać właściwą grzałkę do piekarnika Beko?
Podobny kształt nie potwierdza zgodności. W obrębie jednej nazwy handlowej modelu mogą występować różne wersje mocowań, mocy i przyłączy. Do wyszukania części przygotuj:
- pełny model urządzenia;
- Product No. z tabliczki znamionowej;
- numer części zapisany na starej grzałce, jeżeli jest czytelny;
- rodzaj grzałki: dolna, górna jedno- lub dwuobwodowa albo pierścieniowa termoobiegu;
- napięcie i moc każdej sekcji;
- kształt, wymiary, rozstaw otworów kołnierza oraz położenie zacisków;
- liczbę konektorów, wsporników i punktów mocowania.
Tabliczka piekarnika Beko znajduje się zwykle na ramie widocznej po otwarciu drzwi. Najbezpieczniej przepisać oznaczenia bez skracania lub wykonać wyraźne zdjęcie całej etykiety. Sam model, identyczna wtyczka albo zbliżona moc nie wystarczają do zadeklarowania zgodności.
Nie zastępuj elementu grzałką o przypadkowo dobranej mocy. Zbyt duża moc może przeciążyć przewody, styki i sterowanie, a zbyt mała wydłuży nagrzewanie oraz zmieni działanie programów. Zamiennik powinien mieć potwierdzone zastosowanie katalogowe dla pełnego oznaczenia urządzenia.
Jeżeli po sprawdzeniu grzałki znajdziesz wypalone konektory lub przewody, przejrzyj również wiązki, kostki i okablowanie Beko. Uszkodzonego zacisku nie należy ponownie wciskać na nową grzałkę, ponieważ luźne połączenie będzie się nagrzewało i może doprowadzić do kolejnej awarii.
FAQ – grzałki do piekarnika Beko
Czy przepaloną grzałkę zawsze widać?
Nie. Pęknięcie, pęcherz lub ślad łuku elektrycznego potwierdzają uszkodzenie, ale grzałka może wyglądać prawidłowo i mieć przerwę wewnętrzną. Dlatego po oględzinach warto zmierzyć rezystancję odłączonego elementu.
Czy grzałka jest sprawna, jeśli miernik pokazuje ciągłość?
Ciągłość wyklucza przerwę, lecz nie potwierdza prawidłowej mocy, izolacji ani zasilania. Jeśli rezystancja jest zgodna z danymi elementu, kolejne kroki to kontrola konektorów, przewodów i toru sterowania.
Dlaczego wentylator działa, a termoobieg nie grzeje?
Silnik wentylatora i grzałka pierścieniowa są oddzielnymi podzespołami. Możliwa jest przerwa grzałki, brak jej zasilania albo wybranie funkcji rozmrażania, która uruchamia wentylator bez ogrzewania.
Czy wyłączanie różnicówki oznacza uszkodzoną grzałkę?
Może wskazywać na upływność elementu do jego metalowej osłony, zwłaszcza gdy zabezpieczenie działa dopiero po nagrzaniu. Podobny objaw powoduje jednak uszkodzony przewód, zawilgocenie lub inny podzespół. Potrzebny jest pomiar izolacji poszczególnych obwodów.
Czy można zamontować grzałkę o takiej samej mocy, jeśli wygląda podobnie?
Nie jest to wystarczające kryterium. Muszą zgadzać się zastosowanie katalogowe, liczba obwodów, napięcie, moc, geometria, mocowania, zaciski i położenie wsporników. Dobór zacznij od pełnego modelu oraz Product No. z tabliczki znamionowej.
Dlaczego nowa grzałka nadal nie działa?
Przyczyną może być wypalony konektor, przerwany przewód, przełącznik funkcji, termostat, zabezpieczenie termiczne albo przekaźnik modułu. Przed zakupem kolejnej części sprawdź ciągłość przewodów i ustal, czy sterowanie załącza właściwy obwód.
