Programatory, zegary i moduły elektroniczne Beko
Programatory, zegary i moduły elektroniczne Beko odpowiadają za ustawianie czasu, obsługę funkcji oraz sterowanie grzaniem piekarnika lub płyty. Brak wyświetlania, niedziałające pola albo piekarnik, który nie grzeje, nie zawsze oznaczają uszkodzenie elektroniki. Przed zakupem warto wykluczyć ustawienia, zasilanie i podzespoły wykonawcze, a część dobrać według modelu oraz Product No. z tabliczki znamionowej.
Zegar, programator czy moduł sterujący — czego szukasz?
W urządzeniach kuchennych Beko pod podobnymi nazwami występują części o różnych zadaniach:
- zegar lub timer wyświetla godzinę, odmierza czas i w części konstrukcji zezwala na zasilanie obwodów piekarnika;
- programator elektroniczny odbiera polecenia z przycisków, pokrętła albo panelu dotykowego i zarządza wybranym trybem pracy;

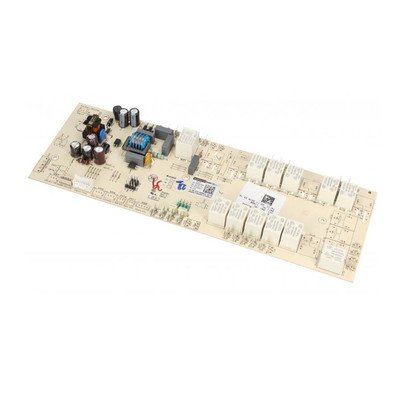

- moduł sterujący piekarnika przetwarza sygnały czujników i steruje przekaźnikami grzałek, wentylatorów oraz innych odbiorników;
- moduł mocy płyty indukcyjnej zasila cewki grzejne i zawiera elementy pracujące z dużymi prądami, między innymi tranzystory mocy;
- moduł interfejsu lub wyświetlacza odpowiada głównie za komunikację z użytkownikiem i może współpracować z osobną płytą mocy.
Dlatego działający wyświetlacz nie potwierdza, że wyjście sterujące grzałkami jest sprawne. Z kolei ciemny panel nie przesądza o uszkodzeniu samego wyświetlacza — przyczyną może być brak zasilania, uszkodzone połączenie albo niesprawny zasilacz na płycie.
Objawy i kolejność diagnostyki
| Objaw | Co może go powodować | Co sprawdzić przed zakupem modułu | Jak rozumieć wynik |
| Zegar miga po zaniku prądu, a piekarnik nie grzeje | Skasowana godzina lub aktywny program automatyczny | Ustawić czas i przywrócić tryb ręczny zgodnie z instrukcją konkretnego modelu | Jeśli grzanie wraca, wymiana zegara nie jest potrzebna |
| Wyświetlacz jest całkowicie ciemny | Brak zasilania, zabezpieczenie instalacji, przewód, złącze, zasilacz modułu lub sam moduł | Sprawdzić dostępne dla użytkownika zabezpieczenia i inne oznaki zasilania; dalsze pomiary instalacji powinien wykonać elektryk lub serwisant | Brak obrazu sam w sobie nie wskazuje, która płytka jest uszkodzona |
| Zegar działa, lecz piekarnik nie grzeje na żadnym trybie | Tryb automatyczny, przekaźnik zegara, przełącznik funkcji, ogranicznik termiczny, przewody albo moduł główny | Najpierw ustawienia, następnie ciągłość obwodów wykonawczych i stan złączy | Poprawne wyświetlanie czasu nie wyklucza uszkodzenia przekaźnika lub jego połączeń |
| Nie grzeje tylko jedna funkcja | Konkretna grzałka, styk wybieraka, przewód lub pojedyncze wyjście sterujące | Ustalić, który element powinien pracować w danym trybie, i zbadać go oddzielnie | Awaria ograniczona do jednego trybu słabiej wskazuje na całkowite uszkodzenie programatora |
| Temperatura lub czas samoczynnie się zmieniają | Zabrudzone albo wilgotne przyciski, zużyty enkoder, mikrostyk, taśma połączeniowa lub elektronika | Oczyścić i osuszyć panel, sprawdzić mechanikę przycisków oraz powtarzalność reakcji na obrót pokrętła | Poprawa po osuszeniu wskazuje na problem interfejsu, ale nie potwierdza trwałej sprawności |
| Płyta indukcyjna działa tylko po jednej stronie | Zasilanie jednej sekcji, połączenia, moduł mocy, czujnik lub komunikacja między płytkami | Sprawdzić konfigurację zasilania i oględziny obu sekcji; pomiary elektryczne zlecić osobie przygotowanej do pracy przy energoelektronice | Dwa niedziałające pola z jednej strony mogą wskazywać wspólną sekcję, lecz nie określają uszkodzonego elementu |
Jeżeli piekarnik grzeje, ale robi to nieprawidłowo, przed wymianą elektroniki należy również sprawdzić termostat lub czujnik temperatury Beko. Zbyt niska temperatura może wynikać z niesprawnej grzałki, a przegrzewanie — z błędnego pomiaru temperatury, sklejonych styków przekaźnika albo problemu z regulacją.
Jakie kontrole i pomiary mają sens?
Oględziny po odłączeniu urządzenia
Po odłączeniu zasilania i potwierdzeniu braku napięcia należy obejrzeć płytkę, złącza oraz okablowanie kuchni Beko. Ślady przegrzania, stopiony konektor, nadpalona ścieżka, pęknięty lut lub osad po zalaniu są istotną wskazówką, ale widocznie uszkodzony punkt może być skutkiem zwarcia w innym podzespole. Wymiana modułu bez znalezienia przyczyny grozi ponownym uszkodzeniem nowej części.
Nie każdy niesprawny element wygląda na spalony. Brak przebarwień nie potwierdza sprawności przekaźnika, zasilacza, mikrostyku ani elementu półprzewodnikowego.
Sprawdzenie grzałek i zabezpieczeń termicznych
Gdy piekarnik nie grzeje, odłączoną od instalacji grzałkę można sprawdzić omomierzem. Przed pomiarem należy zdjąć przynajmniej jeden konektor, aby inne obwody nie zafałszowały wyniku. Wskazanie przerwy oznacza uszkodzenie elementu. Rezystancję można porównać z mocą znamionową grzałki, korzystając orientacyjnie ze wzoru R = U² / P, ale napięcie i moc trzeba odczytać dla konkretnej części.
Zwykły pomiar rezystancji między zaciskiem a obudową nie zastępuje badania izolacji miernikiem o odpowiednim napięciu probierczym. Grzałka może mieć ciągłość i jednocześnie powodować zadziałanie wyłącznika różnicowoprądowego po rozgrzaniu. Odpowiednie grzałki do piekarników Beko wybiera się dopiero po ustaleniu, która sekcja jest uszkodzona.
Termik lub bezpiecznik termiczny można badać na ciągłość po odłączeniu przewodów. Przerwa potwierdza, że nie przewodzi, lecz przed wymianą trzeba ustalić, czy zadziałał wskutek przegrzania, awarii wentylatora lub problemu ze sterowaniem.
Czujnik temperatury
Czujniki rezystancyjne zmieniają opór wraz z temperaturą. Pomiar należy wykonać po odłączeniu czujnika od modułu, a wynik porównać z charakterystyką przewidzianą dla danego modelu i temperatury pomiaru. Nie ma jednej prawidłowej rezystancji wspólnej dla wszystkich piekarników Beko.
Prawidłowy wynik w temperaturze pokojowej nie wyklucza przerwy pojawiającej się dopiero po nagrzaniu ani problemu ze złączem. Jeśli wskazanie skacze podczas delikatnego poruszania przewodem, trzeba sprawdzić również wiązkę i styki.
Moduły płyt indukcyjnych
Przy odłączonej płycie technik może sprawdzić bezpieczniki na PCB, widoczne uszkodzenia elementów mocy oraz zwarcia mostka prostowniczego i tranzystorów w trybie testu diody. Pomiar wykonany w układzie może być zafałszowany przez równoległe elementy, dlatego podejrzany wynik nie zawsze przesądza o uszkodzeniu badanego podzespołu.
Moduł indukcji może utrzymywać niebezpieczne napięcie po odłączeniu urządzenia. Pomiar napięć roboczych, rozładowywanie obwodu pośredniego i naprawa sekcji IGBT są przeznaczone dla serwisanta znającego zasady pracy z energoelektroniką. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do zegara i modułu
W kuchenkach wolnostojących zegar znajduje się zwykle za przednim panelem sterowania. Dostęp może wymagać zdjęcia górnych elementów obudowy i maskownicy. W piekarnikach do zabudowy często trzeba wysunąć urządzenie z mebla, a następnie zdjąć górną osłonę lub panel przedni. Moduły płyt ceramicznych i indukcyjnych są montowane pod szkłem, więc dostęp uzyskuje się od spodu po bezpiecznym wyjęciu płyty z blatu.
Sposób demontażu nie jest wspólny dla wszystkich modeli. Przed rozpoczęciem pracy należy sprawdzić instrukcję serwisową lub konstrukcję konkretnego urządzenia. Podczas demontażu warto:
- Odłączyć wszystkie obwody zasilające urządzenie i potwierdzić brak napięcia.
- Zabezpieczyć piekarnik lub płytę przed upadkiem i uszkodzeniem szkła.
- Fotografować złącza przed ich wypięciem oraz oznaczać podobne przewody.
- Chwytać za obudowy wtyków, a nie ciągnąć za przewody.
- Sprawdzić konektory pod kątem luzu i przegrzania przed podłączeniem nowej elektroniki.
- Chronić płytkę przed wyładowaniami elektrostatycznymi i nie dotykać niepotrzebnie pól stykowych.
Jeśli uszkodzeniu uległa jedynie mechaniczna nakładka, klawisz lub pokrętło, nie trzeba wymieniać kompletnego zegara. Osobno dostępne są przyciski i pokrętła zegara piekarnika Beko.
Wymiana czy naprawa elektroniki?
Wymiana całego modułu jest uzasadniona, gdy część ma uszkodzony procesor, rozległe przepalenia, niedostępne elementy lub konstrukcję utrudniającą pewną naprawę. Naprawa płytki może być racjonalna przy uszkodzonym przekaźniku, zasilaczu, kondensatorze, pękniętym lucie lub nadpalonym złączu, pod warunkiem że zostanie znaleziona pierwotna przyczyna awarii.
Po naprawie nie wystarczy sprawdzić, czy zaświecił wyświetlacz. Należy skontrolować wszystkie funkcje, reakcję przycisków, wyłączanie grzania, odczyt temperatury i zachowanie urządzenia po rozgrzaniu. W płycie indukcyjnej potrzebne jest również sprawdzenie wykrywania naczynia i pracy każdego pola pod obciążeniem.
Nie należy trwale zwierać styków programatora ani omijać zabezpieczeń. Takie połączenie może pozbawić urządzenie funkcji automatycznego wyłączenia i stworzyć zagrożenie. Jeżeli test wymaga pracy pod napięciem, powinien zostać wykonany zgodnie ze schematem danego urządzenia przez wykwalifikowanego technika.
Jak dobrać właściwy moduł lub programator Beko?
Elektroniki nie należy dobierać wyłącznie po wyglądzie płytki, układzie przycisków czy liczbie złączy. Podobne moduły mogą mieć inne oprogramowanie, przypisanie wyjść, obsługiwane czujniki, stronę montażu albo wersję sprzętową.
Do wyszukania części przygotuj:
- pełny model urządzenia;
- Product No. z tabliczki znamionowej;
- numer części odczytany ze starego modułu, jeśli jest widoczny;
- informację, czy część pochodzi z piekarnika, kuchni, płyty ceramicznej czy indukcyjnej;
- zdjęcia etykiety urządzenia, płytki, złączy i sposobu mocowania.
Tabliczka piekarnika lub kuchni znajduje się zwykle na ramie widocznej po otwarciu drzwi, na boku drzwi albo na obudowie. W płycie grzewczej etykieta jest przeważnie od spodu; jej kopia może znajdować się także w dokumentacji lub na opakowaniu.
Nie każdy nowy moduł wymaga programowania, ale niektóre wersje są dostarczane nieskonfigurowane albo przeznaczone do określonego wariantu urządzenia. Przed zakupem trzeba potwierdzić, czy część jest gotowa do montażu, wymaga konfiguracji lub przeniesienia dodatkowego elementu. Po wymianie zegara może być konieczne ustawienie aktualnej godziny, zanim piekarnik rozpocznie grzanie.
FAQ — programatory i moduły Beko
Czy migający zegar oznacza uszkodzenie programatora?
Nie. Po zaniku zasilania ustawienie czasu może zostać skasowane, a w części modeli piekarnik pozostaje zablokowany do chwili ponownego ustawienia godziny. Dopiero brak reakcji przycisków, powtarzające się resetowanie lub brak działania po prawidłowym ustawieniu uzasadniają dalszą diagnostykę.
Czy sprawny wyświetlacz wyklucza awarię zegara?
Nie. Układ wyświetlania może działać, mimo że przekaźnik albo połączenie przekazujące zasilanie do dalszej części piekarnika jest uszkodzone. Trzeba sprawdzić cały tor sterowania, a nie tylko obecność godziny na ekranie.
Dlaczego piekarnik nie grzeje tylko na jednym programie?
Taki objaw może wskazywać na konkretną grzałkę, styk przełącznika funkcji Beko lub połączenie obsługujące dany tryb. Moduł jest jedną z możliwości, ale nie powinien być pierwszą częścią wymienianą bez pomiarów.
Czy moduł z identycznymi złączami będzie pasował?
Nie musi. Identyczna obudowa i wtyki nie potwierdzają zgodności programu, wyprowadzeń, czujników ani mocy obsługiwanych odbiorników. Rozstrzygające są zgodność katalogowa, pełny model i Product No. urządzenia.
Czy można naprawić spalony moduł indukcji?
Czasem tak, lecz wymiana samego widocznie uszkodzonego tranzystora może nie wystarczyć. Trzeba sprawdzić również sterowanie bramki, prostownik, kondensatory, zabezpieczenia, cewkę oraz przyczynę przeciążenia. Ze względu na wysokie napięcia i energię zgromadzoną w kondensatorach jest to praca dla specjalisty od elektroniki mocy.
Co przesłać, aby prawidłowo dobrać część?
Najlepiej przesłać czytelne zdjęcie całej tabliczki znamionowej, pełny model, Product No. oraz zdjęcia oznaczeń starego modułu. Nie usuwaj zer, spacji ani końcówek numerów — mogą identyfikować inny wariant wykonania.
