Termostaty i czujniki temperatury piekarnika Beko
Termostaty i czujniki temperatury piekarnika Beko odpowiadają za regulację grzania, kontrolę temperatury komory lub ochronę przed przegrzaniem. Ich usterka może powodować przypalanie, niedogrzewanie albo wyłączanie urządzenia, ale podobne objawy dają też grzałki, przełącznik funkcji i moduł. Część dobieraj według modelu oraz pełnego Product No. z tabliczki znamionowej.
Termostat, czujnik elektroniczny czy ogranicznik temperatury?
W piekarnikach i kuchniach Beko występują elementy o różnych zadaniach, choć w ofertach części wszystkie mogą być potocznie nazywane termostatami lub czujnikami:

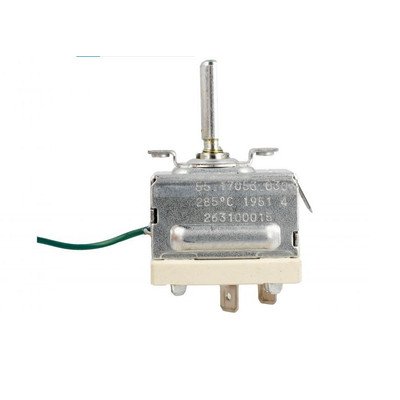

- Termostat regulowany z kapilarą mechanicznie załącza i rozłącza obwód grzania. Pokrętło temperatury jest połączone z korpusem termostatu, a cienka kapilara prowadzi do sondy umieszczonej w komorze piekarnika.
- Elektroniczny czujnik temperatury zmienia rezystancję wraz z temperaturą, a moduł sterujący interpretuje wynik i załącza grzałki przez przekaźniki. W niektórych konstrukcjach stosowane są czujniki rezystancyjne, na przykład PT500, ale nie jest to parametr wspólny dla wszystkich piekarników Beko.
- Termostat bezpieczeństwa lub ogranicznik temperatury przerywa obwód po nadmiernym nagrzaniu urządzenia. Może być jednorazowy, samoczynnie powracający albo wyposażony w reset — zależy to od wykonania.

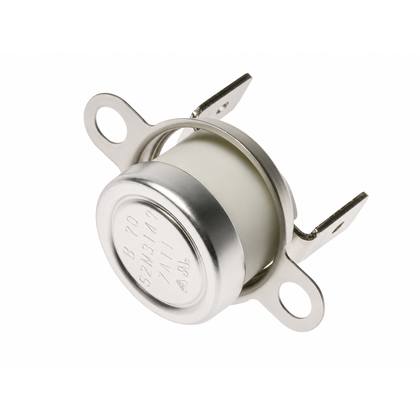

- Termostat wentylatora chłodzącego może dopiero po nagrzaniu zamykać obwód i uruchamiać wentylator obudowy. Nie reguluje wtedy temperatury pieczenia, dlatego nie należy zastępować go termostatem komory ani oceniać wyłącznie testem wykonywanym na zimno.
Różnica jest istotna podczas diagnostyki i zakupu. Termostat kapilarny, czujnik współpracujący z modułem oraz wyłącznik termiczny o określonej temperaturze zadziałania nie są częściami zamiennymi, nawet jeśli mają podobne konektory.
Objawy usterki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Piekarnik wyraźnie przegrzewa się i przypala potrawy | termostat regulowany, czujnik temperatury, jego przewody, sklejony przekaźnik lub uszkodzony przełącznik funkcji | Obserwuj, czy kontrolka grzania cyklicznie gaśnie. Sprawdź temperaturę w kilku cyklach oraz reakcję czujnika lub styków termostatu. |
| Temperatura jest za niska lub nagrzewanie trwa długo | niesprawna grzałka, utrata ciepła przez drzwi, błędny odczyt czujnika, połączenie elektryczne albo układ sterowania | Porównaj pracę różnych funkcji. Brak grzania tylko na wybranym trybie częściej kieruje uwagę na konkretną grzałkę lub przełącznik niż na wspólny czujnik temperatury. |
| Piekarnik nie grzeje wcale | brak ustawionej funkcji lub zegara, przerwa w grzałce, otwarty ogranicznik, termostat, zasilanie albo moduł | Najpierw sprawdź ustawienia i zasilanie, później ciągłość właściwych obwodów. Sam działający wyświetlacz nie potwierdza zasilania grzałek. |
| Urządzenie wyłącza się po nagrzaniu i wraca do pracy po ostygnięciu | zadziałanie zabezpieczenia termicznego, niesprawny wentylator chłodzący, niedrożna wentylacja, słabe połączenie lub przegrzewanie modułu | Sprawdź pracę wentylatora obudowy, kanały wentylacyjne i stan termostatu sterującego chłodzeniem. Nie wymieniaj od razu czujnika komory. |
| Wyświetlany jest błąd temperatury albo nielogiczna wartość | czujnik, wtyczka, przerwany przewód, zwarcie do obudowy lub wejście pomiarowe modułu | Pomiar wykonaj również przez wiązkę dochodzącą do modułu. Prawidłowy czujnik zmierzony bezpośrednio nie wyklucza przerwy w instalacji. |
| Panel nad drzwiami staje się nadmiernie gorący | wentylator chłodzący, jego termostat, zabrudzenie kanału lub nieprawidłowy montaż urządzenia | Ustal, czy pracuje wentylator obudowy, a nie tylko wentylator termoobiegu znajdujący się w komorze. |
Jeżeli piekarnik Beko słabo piecze tylko od dołu, warto najpierw sprawdzić dolną grzałkę piekarnika. Gdy grzeje mimo ustawienia pokrętła na minimum albo nieprawidłowo reaguje na wybraną funkcję, podejrzenie może dotyczyć również przełącznika funkcji. W piekarniku sterowanym elektronicznie błędne załączanie grzałek może natomiast wynikać z przekaźników lub ich połączeń na module sterującym.
Jak sprawdzić rzeczywistą temperaturę pieczenia?
Do wstępnej oceny można użyć termometru przeznaczonego do piekarnika. Ustaw go możliwie centralnie, z dala od grzałki i ścian komory. Wybierz zwykły tryb grzania, pozostaw pusty piekarnik do ustabilizowania i obserwuj kilka kolejnych cykli załączania oraz wyłączania grzałek.
Pojedynczy odczyt nie przesądza o usterce. Temperatura w piekarniku zmienia się cyklicznie wokół wartości zadanej, a wynik zależy od położenia termometru, bezwładności jego wskazania, użytej funkcji i chwili odczytu. Bardziej miarodajna jest powtarzalna różnica utrzymująca się przez kilka cykli niż krótkotrwały szczyt tuż przy grzałce.
Jeżeli temperatura jest prawidłowa na jednym trybie, a wyraźnie zaniżona na innym, sprawdź element grzejny używany tylko w wadliwej funkcji. Taki wynik nie wskazuje jednoznacznie na termostat.
Pomiar termostatu i czujnika temperatury
Przed pomiarem odłącz urządzenie od wszystkich źródeł zasilania, zabezpiecz obwód przed przypadkowym załączeniem i potwierdź brak napięcia odpowiednim przyrządem. Mierzony element należy odłączyć od instalacji przynajmniej w zakresie wymaganym do uniknięcia równoległych dróg pomiarowych.
Termostat regulowany z kapilarą
Omomierzem lub funkcją ciągłości sprawdza się styki wejściowe i wyjściowe termostatu. Po przejściu z pozycji wyłączonej na temperaturę wyższą od temperatury sondy styki robocze powinny zmienić stan zgodnie ze schematem danego termostatu. Brak przejścia w każdej pozycji lub styki zwarte również w pozycji wyłączonej mogą wskazywać na uszkodzenie.
Taki test potwierdza jedynie podstawowe przełączanie styków. Nie sprawdza, czy termostat rozłącza przy właściwej temperaturze. Pełniejsza ocena wymaga kontrolowanego ogrzewania sondy, równoległego pomiaru temperatury i obserwacji punktów przełączania. Kapilary nie wolno zgniatać, przecinać, ostro zaginać ani ogrzewać płomieniem. Jej nieszczelność oznacza konieczność wymiany całego termostatu.
Elektroniczny czujnik temperatury
Odłącz wtyczkę czujnika i zmierz rezystancję między jego właściwymi zaciskami. Następnie ogrzewaj sondę stopniowo w kontrolowanych warunkach i obserwuj, czy wynik zmienia się płynnie, bez nagłych przerw, zwarć i skoków. Kierunek oraz wartość zmian zależą od technologii czujnika.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich czujników piekarnika Beko. Wynik trzeba porównać z dokumentacją serwisową, charakterystyką konkretnej części albo pewnym czujnikiem tego samego typu. Sam fakt, że miernik pokazuje jakąś wartość, nie potwierdza sprawności — czujnik może zachowywać się prawidłowo w temperaturze pokojowej, a tracić stabilność dopiero po nagrzaniu.
Jeśli bezpośredni pomiar czujnika jest prawidłowy, powtórz go na końcu wiązki dochodzącej do modułu. Różnica wskazuje na problem z przewodem, konektorem lub stykami wtyczki. Zgodny wynik w obu miejscach nie wyklucza uszkodzenia wejścia pomiarowego albo przekaźników modułu.
Termostat stały i ogranicznik
Najpierw ustal funkcję elementu na podstawie numeru części i schematu urządzenia. Zabezpieczenie szeregowe może mieć w temperaturze pokojowej zamknięte styki, natomiast termostat uruchamiający wentylator może pozostawać otwarty aż do osiągnięcia określonej temperatury. Dlatego brak przejścia na zimno nie zawsze oznacza awarię.
Pomiar napięcia podczas pracy piekarnika może pomóc rozróżnić brak zasilania, niesprawne styki i błąd sterowania, lecz odbywa się przy napięciu sieciowym oraz odsłoniętych elementach. Taką diagnostykę powinien wykonywać wyłącznie wykwalifikowany technik, z odpowiednimi uprawnieniami, przyrządami i procedurą właściwą dla modelu. Nie wolno mostkować termostatów ani zabezpieczeń w celu dalszego użytkowania urządzenia.
Dostęp i wymiana części
Droga demontażu zależy od tego, czy urządzenie jest piekarnikiem do zabudowy, kuchnią wolnostojącą oraz czy ma regulację mechaniczną, czy elektroniczną.
W piekarniku do zabudowy zwykle trzeba otworzyć drzwi, odkręcić mocowania do mebla i ostrożnie wysunąć urządzenie, nie naprężając przewodu. Demontaż drzwi może zmniejszyć masę, ale sposób blokowania zawiasów różni się między wersjami. W kuchni wolnostojącej dostęp do termostatu bywa możliwy po zdjęciu górnej, tylnej lub przedniej osłony panelu.
Termostat regulowany znajduje się zazwyczaj za panelem pokręteł. Jego sonda jest zamocowana wewnątrz komory, a kapilara przechodzi przez obudowę. Przed odłączeniem przewodów zrób wyraźne zdjęcie podłączeń i oznacz konektory. Kapilarę wyjmuj bez ostrego zaginania, zapamiętując przebieg przez uchwyty i izolację. Nowa sonda musi znaleźć się w pierwotnym mocowaniu — luźna albo przesunięta może nie mierzyć reprezentatywnej temperatury.
Elektroniczna sonda jest zwykle przymocowana do tylnej części komory. W części modeli złącze można wyciągnąć przez otwór po odkręceniu sondy, a w innych konieczne jest zdjęcie tylnej osłony. Trzeba zabezpieczyć przewód przed wsunięciem się za izolację oraz zadbać, aby po montażu złącze nie znajdowało się w strefie narażonej na bezpośrednie działanie wysokiej temperatury.
Po wymianie sprawdź prowadzenie przewodów, stan izolacji, osadzenie konektorów i mocowanie sondy. Następnie wykonaj próbę wszystkich istotnych funkcji i obserwuj kilka cykli regulacji temperatury. W modelu z termostatem wentylatora potwierdź również uruchomienie oraz późniejsze wyłączenie chłodzenia obudowy.
Jak dobrać termostat lub czujnik do piekarnika Beko?
Do doboru przygotuj pełny model oraz Product No. z tabliczki znamionowej. W kuchniach i piekarnikach Beko etykieta może znajdować się na boku drzwi, w pobliżu zawiasów, na ramie widocznej po otwarciu drzwi, pod drzwiami albo z tyłu obudowy.
Samo podobieństwo części nie wystarcza. Porównaj:
- numer katalogowy i potwierdzoną listę modeli;
- funkcję elementu: regulacja temperatury, zabezpieczenie czy sterowanie wentylatorem;
- zakres temperatur i charakterystykę elektryczną;
- liczbę, układ oraz obciążalność styków;
- typ i położenie złączy;
- długość kapilary, kształt sondy i sposób jej mocowania;
- wymiary korpusu, oś pokrętła oraz mocowanie do panelu;
- dla czujnika elektronicznego — typ charakterystyki rezystancyjnej i zgodność z modułem.
Nie skracaj Product No. i nie dobieraj części tylko według handlowej nazwy modelu. Pod jednym oznaczeniem modelu mogą występować różne wykonania techniczne. Najbezpieczniejszy następny krok to odczytanie modelu i pełnego Product No., a następnie porównanie ich z katalogową zgodnością konkretnego termostatu lub czujnika.
FAQ – termostaty i czujniki temperatury piekarnika Beko
Czy przypalanie potraw oznacza uszkodzony termostat?
Nie. Termostat lub czujnik jest jednym z podejrzanych elementów, ale ciągłe grzanie może powodować również sklejony przekaźnik, przełącznik funkcji albo problem z przewodami. Najpierw sprawdź rzeczywistą temperaturę i to, czy układ cyklicznie odłącza grzałki.
Jaka powinna być rezystancja czujnika temperatury Beko?
Nie ma jednej wartości dla całej marki. Beko stosuje różne czujniki i układy sterowania. Rezystancję należy oceniać w znanej temperaturze i porównać z dokumentacją konkretnego modelu lub charakterystyką numeru części.
Czy termostat można sprawdzić bez demontażu?
Wstępnie można obserwować temperaturę i cykle kontrolki grzania. Pomiar styków lub rezystancji wymaga jednak odłączenia elementu od obwodu, aby instalacja urządzenia nie zafałszowała wyniku. Pomiary pod napięciem są przeznaczone dla wykwalifikowanego technika.
Dlaczego nowy czujnik nie usunął problemu z temperaturą?
Przyczyną może być wiązka przewodów, konektor, moduł, przekaźnik, przełącznik funkcji albo jedna z grzałek. Sprawny czujnik nie pomoże również wtedy, gdy sonda została zamontowana w niewłaściwym miejscu lub nie odpowiada charakterystyką konkretnemu sterownikowi.
Czy można chwilowo zmostkować termostat bezpieczeństwa?
Nie. Mostkowanie usuwa ochronę przed przegrzaniem i może doprowadzić do pożaru, uszkodzenia izolacji albo porażenia. Jeśli zabezpieczenie zadziałało, trzeba znaleźć przyczynę wzrostu temperatury, na przykład niesprawny wentylator lub niedrożną wentylację.
Czy termostat wentylatora pasuje zamiast termostatu piekarnika?
Nie. Termostat wentylatora zwykle przełącza obwód przy jednej określonej temperaturze, natomiast termostat regulowany steruje grzaniem według nastawy użytkownika. Różnią się funkcją, charakterystyką, stykami i warunkami pracy.
