Silniki do pralek i pralkosuszarek Beko (Inwerterowe i Szczotkowe)
Silniki do pralek i pralkosuszarek Beko odpowiadają za ruchy rewersyjne bębna oraz wirowanie. Brak obrotów nie zawsze oznacza jednak uszkodzenie silnika — przyczyną może być pasek, odpływ, wiązka lub sterownik. Przed zakupem ustal, czy urządzenie ma napęd szczotkowy czy inwerterowy, a zgodność części potwierdź według pełnego modelu i Product No. z tabliczki znamionowej.
Silnik szczotkowy czy inwerterowy — dlaczego trzeba to ustalić przed diagnozą?

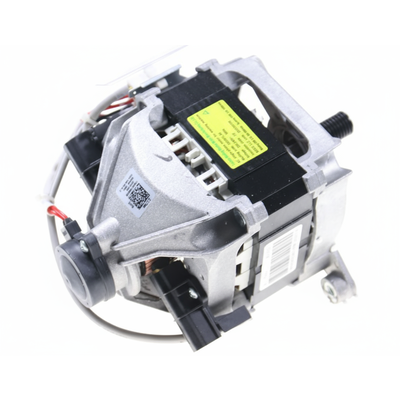

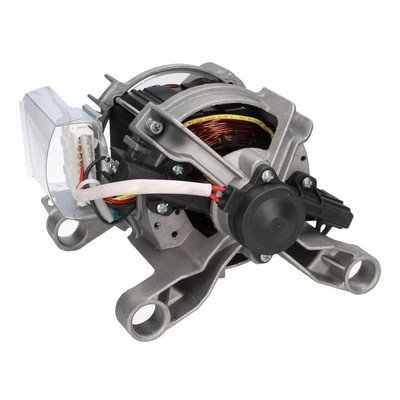

W pralkach i pralkosuszarkach Beko występują różne układy napędowe. Silnik komutatorowy ma dwie szczotki węglowe dociskane do komutatora oraz zwykle tachogenerator przekazujący informację o prędkości obrotowej. Zużyte szczotki można wymienić bez kupowania kompletnego silnika, o ile komutator i uzwojenia pozostają sprawne.

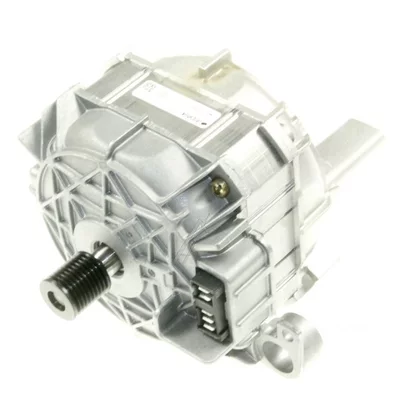

Silnik inwerterowy, czyli bezszczotkowy, jest sterowany przez układ mocy. Sterownik może być oddzielnym modułem albo częścią zespoloną z silnikiem. W takim napędzie nie należy szukać szczotek ani kupować ich na podstawie samego objawu braku wirowania. Uszkodzenie uzwojeń, przewodów, złączy i modułu inwertera może dawać bardzo podobne zachowanie urządzenia.
Typ napędu najpewniej rozpoznaje się po dokumentacji konkretnego modelu, numerze części albo budowie silnika po uzyskaniu dostępu. Sam napis „ProSmart Inverter” na urządzeniu jest istotną wskazówką, ale przy zakupie nadal trzeba potwierdzić zgodność katalogową.
Brak obrotów bębna nie przesądza o awarii silnika
Przed demontażem napędu sprawdź, na którym etapie program się zatrzymuje. Inna będzie kolejność kontroli, gdy pralka pierze, ale nie wiruje, a inna, gdy bęben nie wykonuje żadnego ruchu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Pralka pierze, lecz nie wchodzi na wirowanie | niewyważony wsad, nadmiar piany, woda pozostająca w zbiorniku, zużyte szczotki, problem z informacją o obrotach | uruchom wirowanie bez wsadu, sprawdź odpływ i filtr, obserwuj ruchy bębna | prawidłowe wirowanie bez wsadu kieruje uwagę na rozłożenie prania; woda w bębnie wymaga najpierw diagnostyki odpływu |
| Urządzenie pobiera wodę, ale bęben w ogóle nie rusza | pasek, szczotki, uzwojenie, wiązka, złącze, sterownik napędu | obejrzyj pasek, kostkę silnika i przewody; następnie zbadaj silnik zgodnie z jego typem | sprawny silnik nie wyklucza awarii modułu, a poprawny wygląd modułu nie potwierdza jego działania |
| Bęben tylko szarpie lub wykonuje krótkie ruchy | słaby kontakt szczotek, przerwa w uzwojeniu, brak sygnału prędkości, nierówne fazy silnika inwerterowego, sterownik | sprawdź połączenia, szczotki albo rezystancje uzwojeń właściwe dla danego napędu | przerwa lub wyraźna różnica między porównywanymi obwodami wskazuje na usterkę, ale równe wyniki nie potwierdzają jeszcze pracy pod obciążeniem |
| Słychać tarcie, pisk lub wycie zależne od obrotów | szczotki i komutator, łożyska silnika, łożyska bębna, ciało obce, pasek | zdejmij pasek i osobno obróć bęben oraz wał silnika | hałas bębna bez paska wskazuje poza silnik; opór lub hałas samego silnika wymaga kontroli napędu |
| Widoczne jest iskrzenie lub czuć zapach przegrzania | zużyte albo źle przylegające szczotki, uszkodzony komutator, przeciążenie lub zwarcie uzwojenia | przerwij użytkowanie i wykonaj oględziny silnika oraz złączy | sama wymiana szczotek może nie wystarczyć, jeśli komutator jest mocno wypalony lub uzwojenie przegrzane |
Jeżeli woda nie została odpompowana, sterownik może celowo nie uruchomić szybkiego wirowania. W takiej sytuacji najpierw sprawdza się filtr, wąż i elementy z kategorii pompy, silniki pomp i filtry do pralek Beko, a nie silnik napędowy.
Jak oddzielić problem silnika od paska i mechaniki bębna?
Po odłączeniu pralki od zasilania obróć bęben ręką. Bardzo lekki obrót bez typowego oporu przeniesienia napędu może wskazywać na zerwany albo zsunięty pasek napędowy. Test przez drzwi jest jednak tylko wskazówką — stan paska trzeba potwierdzić wzrokowo po zdjęciu odpowiedniej osłony.
Jeżeli konstrukcja ma napęd paskowy, zdejmij pasek i sprawdź osobno:
- bęben — powinien obracać się płynnie, bez zgrzytów, punktowego blokowania i dużego luzu;
- wał silnika — nie powinien zacinać się mechanicznie ani wydawać odgłosów uszkodzonego łożyska;
- pasek — nie może być pęknięty, postrzępiony, rozciągnięty ani zabrudzony substancją powodującą poślizg.
Głośny bęben obracany bez paska kieruje diagnostykę w stronę łożysk, uszczelnienia lub ułożyskowania. W napędach inwerterowych wyczuwalny skokowy opór może wynikać z oddziaływania magnesów, ale znaczna zmiana oporu po odłączeniu — przy wyjętej wtyczce sieciowej — złącza między silnikiem a sterownikiem może wskazywać także na problem układu mocy. Nie jest to samodzielny dowód pozwalający zamówić moduł.
Kontrola silnika szczotkowego Beko
Oględziny szczotek i komutatora
Szczotki wyjmuje się z obu stron silnika i ocenia jako parę. Istotna jest nie tylko długość wkładu węglowego, ponieważ jej dopuszczalne minimum zależy od wykonania. Sprawdź również, czy:
- wkład swobodnie przesuwa się w szczotkotrzymaczu;
- sprężyna zapewnia wyraźny docisk;
- przewód pleciony nie jest przerwany ani przegrzany;
- powierzchnia szczotki nie jest ukruszona lub zużyta pod nietypowym kątem;
- komutator nie ma głębokich rowków, podniesionych lamelek i rozległych śladów przegrzania.
Czarny pył w okolicy silnika jest produktem ścierania szczotek, lecz sama jego obecność nie przesądza o usterce. Dopiero połączenie pyłu z brakiem obrotów, przerywaną pracą, tarciem lub nadmiernym iskrzeniem uzasadnia dokładną kontrolę.
Nowe szczotki wymienia się parami i montuje we właściwym kierunku względem komutatora. Nie należy zakładać elementu o podobnych wymiarach, jeśli różni się obudową, położeniem konektora, kątem wkładu albo kierunkiem jego ścięcia.
Pomiar uzwojeń i tachogeneratora
Pomiar rezystancji wykonuje się przy urządzeniu odłączonym od sieci i wypiętym złączu silnika. Najpierw zidentyfikuj wyprowadzenia na podstawie schematu właściwego dla modelu — układ pinów różni się między wersjami.
- Uzwojenia stojana i obwód wirnika: brak ciągłości oznacza przerwę w obwodzie. Wynik bliski zeru może wskazywać zwarcie, ale przy uzwojeniach o małej rezystancji trzeba uwzględnić opór przewodów pomiarowych.
- Tachogenerator: sprawdza się ciągłość cewki, a następnie możliwość powstawania napięcia podczas ręcznego obracania wałem. Napięcie powinno zmieniać się wraz z prędkością obrotu.
- Wiązka: ten sam obwód warto zmierzyć zarówno przy silniku, jak i od strony odłączonego modułu. Poprawny wynik na silniku i przerwa od strony modułu wskazują na przewód, styk albo kostkę.
W niektórych rodzinach sterowania B13/B7S dokumentacja podaje dla cewki tacho wartość około 80 Ω. Nie jest to uniwersalna rezystancja każdego silnika Beko — właściwą wartość i piny należy sprawdzić w dokumentacji danego wykonania.
Zwykły multimetr nie wykrywa wszystkich zwarć międzyzwojowych ani uszkodzeń izolacji pojawiających się po nagrzaniu lub przy wysokim napięciu. Badanie izolacji uzwojeń względem korpusu odpowiednim miernikiem jest czynnością serwisową.
Jak sprawdzić silnik inwerterowy?
Silnik bezszczotkowy ma zwykle trzy uzwojenia fazowe. Przy odłączonym sterowniku mierzy się rezystancję między wszystkimi parami zacisków fazowych. Wyniki powinny być do siebie zbliżone. Przerwa, zwarcie albo wyraźna różnica jednego pomiaru wskazuje na problem uzwojenia, połączenia lub styku.
W części napędów sterownik jest zintegrowany z korpusem silnika. Wówczas pomiar wykonany na niewłaściwych pinach może obejmować elektronikę i prowadzić do błędnej oceny. Oddzielenie sterownika od uzwojeń należy przeprowadzać wyłącznie według dokumentacji konkretnego zespołu.
Równe rezystancje faz nie dowodzą pełnej sprawności napędu. Nadal możliwe są między innymi:
- usterka modułu inwertera;
- uszkodzenie obwodu pomiaru położenia lub prędkości;
- wada ujawniająca się dopiero po nagrzaniu;
- przerwa w wiązce komunikacyjnej;
- brak sterowania z modułu głównego.
Nie podłączaj silnika inwerterowego bezpośrednio do sieci 230 V. Sterowanie wymaga odpowiedniego falownika, komunikacji i kontrolowanej sekwencji załączania.
Pomiary na pracującym falowniku i naprawa modułu mocy wymagają kwalifikacji, doświadczenia, izolowanych przyrządów oraz znajomości procedury producenta. Kondensatory układu mogą zachować niebezpieczne napięcie po odłączeniu pralki. Czynności te nie są przeznaczone dla osoby bez przygotowania.

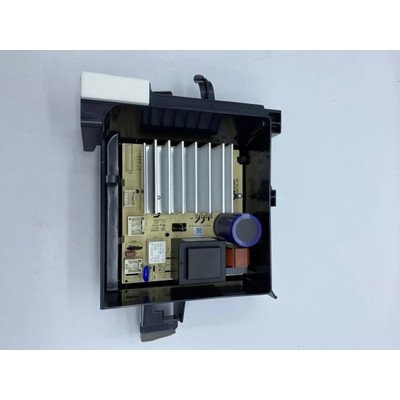

Jeżeli uzwojenia i wiązka są sprawne, a napęd nadal nie startuje, dalsza diagnostyka obejmuje programator lub moduł sterowania silnikiem. Modułu nie należy wymieniać wyłącznie dlatego, że płytka nie ma widocznych przepaleń — elektronika może być uszkodzona bez śladów wizualnych.
Dostęp i wymiana silnika w pralce Beko
W wielu pralkach ładowanych od frontu silnik znajduje się pod zbiornikiem, a dostęp prowadzi od tyłu. W zależności od konstrukcji pralki lub pralkosuszarki może być potrzebne zdjęcie większej części obudowy albo dostęp od spodu.
Typowa kolejność dla napędu paskowego wygląda następująco:
- Odłącz urządzenie od sieci, zakręć dopływ wody i usuń wodę pozostającą w układzie odpływowym.
- Odsuń pralkę tak, aby nie naprężać węży, i zdejmij osłonę zapewniającą dostęp do koła pasowego.
- Zrób czytelne zdjęcia prowadzenia przewodów, uziemienia i położenia złączy.
- Zdejmij pasek, obracając koło pasowe ręką i zsuwając pasek z jego krawędzi. Chroń palce przed wciągnięciem między pasek a koło.
- Wypnij kostki, trzymając za ich obudowy, a nie za przewody. Sprawdź, czy styki nie są poluzowane, utlenione lub nadpalone.
- Podeprzyj ciężar silnika, odkręć jego mocowanie i zsuń z punktów osadzenia bez szarpania wiązki.
- Po zamontowaniu części ułóż przewody w fabrycznych uchwytach, podłącz przewód ochronny i sprawdź osadzenie wszystkich złączy.
- Załóż pasek równo na osi silnika i kole bębna, a przed zamknięciem obudowy wykonaj kilka ręcznych obrotów koła.
Po naprawie najpierw przeprowadź kontrolę bez wsadu: obserwuj ruchy rewersyjne, odpompowanie i narastanie obrotów podczas wirowania. Natychmiast przerwij próbę, jeżeli pasek schodzi z koła, przewody ocierają o elementy ruchome, pojawia się silne iskrzenie albo zapach przegrzania.
Czy wymieniać cały silnik, czy jego element?

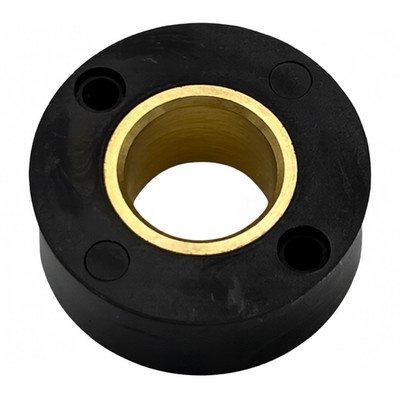

W silniku szczotkowym wymiana samych szczotek ma sens, gdy komutator, uzwojenia, łożyska i tachogenerator są sprawne. Uszkodzony magnes tacho, cewka lub element mocujący mogą być dostępne osobno, ale ich zgodność trzeba potwierdzić dla konkretnego silnika.
Kompletny silnik rozważa się przy przerwanym lub zwartym uzwojeniu, poważnie zniszczonym komutatorze, uszkodzeniu mechanicznym wirnika albo wtedy, gdy producent nie przewiduje właściwego podzespołu jako oddzielnej części. W napędzie inwerterowym przed zakupem należy rozstrzygnąć, czy usterka dotyczy części elektromagnetycznej, zintegrowanego sterownika czy oddzielnego modułu.
Nie wymieniaj jednocześnie silnika i modułu „na próbę”. Najpierw udokumentuj pomiary uzwojeń, stan przewodów i zachowanie mechaniczne napędu.
Jak dobrać silnik do pralki lub pralkosuszarki Beko?
Do identyfikacji urządzenia potrzebne są pełny model oraz Product No. z tabliczki znamionowej. W pralkach i pralkosuszarkach Beko naklejka znajduje się zwykle na ramie po wewnętrznej stronie drzwi. Sama nazwa modelu może nie rozróżniać zmian konstrukcyjnych wprowadzanych podczas produkcji.
Przy porównywaniu części sprawdź:
- numer katalogowy silnika lub modułu;
- rodzaj napędu: szczotkowy, BLDC albo zintegrowany napęd inwerterowy;
- wykonanie mocowań i punkty osadzenia;
- rodzaj oraz układ złączy;
- średnicę i profil osi współpracującej z paskiem;
- parametry przypisane do konkretnego numeru części;
- konieczność konfiguracji lub zaprogramowania modułu, jeśli przewiduje ją dana wersja urządzenia.
Nie potwierdzaj zgodności na podstawie samego wyglądu, liczby pinów czy zbliżonej mocy opisanej na aukcji. Przed zamówieniem odczytaj model i Product No., a w razie wątpliwości przygotuj zdjęcie całej tabliczki znamionowej oraz etykiety z wymontowanego silnika.
FAQ — silniki do pralek i pralkosuszarek Beko
Czy brak wirowania oznacza zużyte szczotki silnika?
Nie. Szczotki są jednym z podejrzeń wyłącznie w silniku komutatorowym. Wirowanie może być również blokowane przez niewyważony wsad, pianę, wodę w zbiorniku, uszkodzony pasek, tachogenerator, przewody lub sterownik.
Czy silnik inwerterowy Beko ma szczotki węglowe?
Nie. Silnik bezszczotkowy nie ma szczotek ani komutatora. Jeśli listing części wskazuje szczotki, trzeba najpierw potwierdzić, że dana pralka rzeczywiście ma silnik komutatorowy.
Czy równa rezystancja uzwojeń potwierdza sprawność silnika?
Nie w pełni. Pozwala wykluczyć część przerw i dużych różnic między uzwojeniami, lecz nie ujawnia każdej wady izolacji, zwarcia międzyzwojowego ani usterki występującej dopiero pod obciążeniem.
Dlaczego bęben obraca się ciężko, ale po odłączeniu silnika opór znika?
W napędzie paskowym najpierw rozdziel mechanikę bębna od silnika przez zdjęcie paska. W silniku inwerterowym zmiana oporu po wypięciu złącza może być związana z układem mocy, ale wymaga dalszych pomiarów i nie stanowi samodzielnego potwierdzenia awarii modułu.
Czy po wymianie silnika lub modułu trzeba programować pralkę?
Zależy to od wersji sterowania i rodzaju części. Niektóre moduły są dostarczane skonfigurowane, inne wymagają zapisania parametrów właściwych dla urządzenia. Nie należy zakładać jednej procedury dla wszystkich pralek Beko.
Jakie dane są potrzebne do zamówienia silnika Beko?
Podaj pełny model i Product No. z tabliczki znamionowej oraz, jeśli jest dostępne, oznaczenie z etykiety starego silnika. Zdjęcie kostek, osi i mocowań pomaga w weryfikacji, lecz nie zastępuje zgodności katalogowej.
