Silniki i wentylatory do piekarnika Candy
Silniki i wentylatory do piekarnika Candy odpowiadają za cyrkulację gorącego powietrza oraz chłodzenie obudowy i elektroniki. Brak obrotów, nierówne pieczenie, zgrzytanie lub słaby nawiew nie zawsze oznaczają uszkodzenie silnika — warto najpierw wykluczyć blokadę wirnika, grzałkę, przewody i sterowanie. Właściwy wariant dobiera się według pełnych danych z tabliczki znamionowej.
Wentylator termoobiegu a wentylator chłodzący — jak je odróżnić?
W piekarnikach Candy mogą pracować różne napędy, które mają odmienne zadania i nie są wzajemnie zamienne:
- wentylator termoobiegu znajduje się za osłoną na tylnej ścianie komory i wymusza obieg powietrza podczas odpowiednich programów pieczenia;

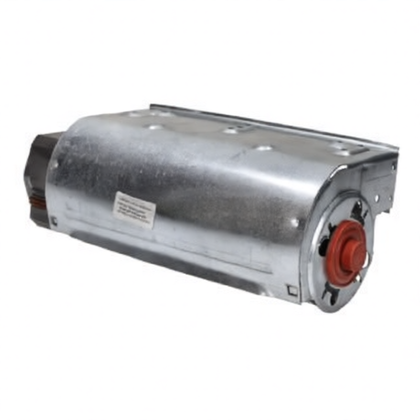

- wentylator chłodzący jest zwykle umieszczony w górnej części obudowy i kieruje powietrze w rejon panelu, drzwi oraz elektroniki;
- silnik rożna, jeśli piekarnik ma taką funkcję, obraca trzpień rożna i różni się budową, przełożeniem oraz mocowaniem od silnika wentylatora.
Najpierw ustal, który element nie pracuje. Brak ruchu śmigła widocznego na tylnej ścianie dotyczy termoobiegu. Brak nawiewu przy panelu lub nad drzwiami może wskazywać na układ chłodzenia. Wentylator chłodzący może działać również po zakończeniu pieczenia, dopóki urządzenie nie obniży temperatury. Samo obracanie się po wyłączeniu programu nie jest więc dowodem awarii.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Wentylator termoobiegu nie obraca się | zablokowane śmigło, zatarty silnik, przerwa w uzwojeniu, uszkodzony przewód, przełącznik funkcji lub moduł | swobodę obrotu po odłączeniu zasilania, konektory, uzwojenie silnika i obecność zasilania podczas właściwego programu |
| Śmigło obraca się, ale piekarnik słabo lub nierówno piecze | uszkodzona grzałka pierścieniowa, niewłaściwy program, zbyt wolna praca silnika albo problem z regulacją temperatury | czy grzałka termoobiegu nagrzewa, czy wentylator osiąga stabilne obroty i czy problem występuje także na innych funkcjach |
| Słychać tarcie, stukanie lub zgrzytanie | tłuszcz i zabrudzenia, odkształcone śmigło, luźne mocowanie, kontakt wirnika z osłoną, zużyte panewki lub łożyskowanie | stan łopatek, osiowość śmigła, mocowanie osłony i luz na wałku |
| Silnik buczy, lecz nie startuje lub obraca się bardzo wolno | opory mechaniczne, zużyte łożyskowanie, uszkodzone uzwojenie albo niewłaściwe zasilanie | ręczny obrót zimnego wirnika, pomiar uzwojenia i napięcia zasilającego przez osobę z kwalifikacjami |
| Wentylator chłodzący nie wyłącza się po wystygnięciu | błędny sygnał temperatury, sklejony element wykonawczy modułu, problem z termostatem lub okablowaniem | rzeczywistą temperaturę urządzenia, czujnik lub termostat właściwy dla modelu oraz sterowanie wentylatorem |
| Wentylator chłodzący nie uruchamia się | silnik, termostat bezpieczeństwa, czujnik, przewody albo układ sterowania | czy nawiew powinien rozpocząć się od razu, czy dopiero po nagrzaniu — wynika to z konstrukcji konkretnego modelu |
Jeżeli na funkcji termoobiegu wentylator pracuje prawidłowo, lecz piekarnik nie grzeje, bardziej uzasadnione jest sprawdzenie grzałki termoobiegu niż zamawianie silnika. Gdy jednocześnie nie działają różne funkcje, przyczyną może być przełącznik funkcji, wspólne zasilanie albo sterowanie.
Jak sprawdzić silnik wentylatora?
Oględziny i kontrola mechaniczna
Odłącz piekarnik od instalacji elektrycznej i poczekaj, aż całkowicie ostygnie. Po zdjęciu wewnętrznej osłony wentylatora sprawdź, czy łopatki nie są zdeformowane, oblepione tłuszczem ani przesunięte na osi. Wirnik powinien obracać się bez ocierania o osłonę. Wyraźny luz promieniowy, chrobotanie lub punktowy opór przemawiają za zużyciem mechanicznym, ale lekki opór charakterystyczny dla konstrukcji silnika nie musi oznaczać awarii.
Jeżeli śmigło ociera, najpierw ustal, czy skrzywione jest samo śmigło, poluzowało się mocowanie, czy wał silnika ma nadmierny luz. W części wersji kierunek gwintu nakrętki śmigła może być nietypowy. Nie odkręcaj jej na siłę bez sprawdzenia dokumentacji lub budowy części przeznaczonej do danego modelu.
Pomiar uzwojenia
Pomiar wykonuje się przy odłączonym zasilaniu i po zdjęciu przynajmniej jednego przewodu z zacisku silnika, aby pozostałe obwody piekarnika nie zafałszowały wyniku. Multimetr ustaw na pomiar rezystancji lub ciągłości i przyłóż sondy do zacisków uzwojenia.
- Przerwa, czyli wskazanie poza zakresem, zwykle oznacza uszkodzone uzwojenie, bezpiecznik termiczny wbudowany w zespół albo przerwę w połączeniu.
- Skończona rezystancja potwierdza jedynie, że obwód uzwojenia nie jest przerwany. Nie dowodzi, że silnik ma prawidłowy moment, startuje na gorąco i pracuje bez zacierania.
- Połączenie zacisku roboczego z metalową obudową silnika jest nieprawidłowe. Wiarygodna ocena izolacji może wymagać miernika rezystancji izolacji, a nie tylko zwykłego multimetru.
Nie ma jednej prawidłowej rezystancji dla wszystkich silników Candy. Wynik należy porównać ze schematem, dokumentacją serwisową lub danymi konkretnego podzespołu.
Czy do silnika dochodzi napięcie?
Jeżeli silnik nie działa, mimo że wirnik nie jest zablokowany i uzwojenie nie ma przerwy, trzeba rozstrzygnąć, czy problem znajduje się w silniku, czy przed nim. Pomiar napięcia na zaciskach podczas aktywnej funkcji pozwala to rozróżnić:
- napięcie zgodne z oznaczeniem silnika przy braku obrotów wskazuje na usterkę silnika lub jego mechaniczne zablokowanie;
- brak napięcia kieruje diagnostykę na przewody, konektory, termostat, przełącznik funkcji albo programator i moduł sterujący.
Pomiar w pracującym piekarniku odbywa się przy napięciu sieciowym. Wymaga odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i narzędzi pomiarowych. Nie jest przeznaczony dla osoby bez przygotowania. Nie należy zasilać wymontowanego silnika prowizorycznymi przewodami ani mostkować termostatów i blokad.
Dostęp do silnika i wymiana
Dostęp zależy od rodzaju wentylatora i konstrukcji piekarnika. Wentylator termoobiegu jest zwykle osłonięty od strony komory, natomiast jego silnik i przyłącza znajdują się za tylną blachą urządzenia. W wielu piekarnikach do pełnego demontażu trzeba wysunąć urządzenie z zabudowy. Wentylator chłodzący może wymagać zdjęcia górnej albo tylnej części obudowy.
Typowa kolejność prac obejmuje:
- Odłączenie obwodu piekarnika od zasilania, sprawdzenie braku napięcia i wystudzenie urządzenia.
- Zabezpieczenie piekarnika podczas wysuwania z mebla — urządzenie jest ciężkie, a krawędzie blach mogą być ostre.
- Zdjęcie właściwej osłony i wykonanie zdjęcia ułożenia przewodów, zacisków oraz elementów ochronnych.
- Demontaż śmigła bez wyginania łopatek i obciążania wałka na boki.
- Odłączenie konektorów za ich metalowe końcówki, nie przez ciągnięcie za przewody.
- Przełożenie wyłącznie tych uchwytów, osłon lub elementów termicznych, które przewiduje konstrukcja nowej części.
- Kontrolę, czy po montażu śmigło nie ociera, przewody nie dotykają gorących elementów, a wszystkie osłony i przewód ochronny wróciły na miejsce.
Nie każda głośna dmuchawa wymaga wymiany całego zespołu. Usunięcie zabrudzenia, poprawienie poluzowanego mocowania lub wymiana dostępnego osobno śmigła może wystarczyć. Silnik z wyczuwalnym luzem, uszkodzonym uzwojeniem, śladami przegrzania albo powracającym zacieraniem kwalifikuje się jednak do wymiany. Doraźne smarowanie panewki ma sens tylko wtedy, gdy konstrukcja silnika umożliwia bezpieczną obsługę i nie zastępuje naprawy zużytego mechanicznie podzespołu.
Jak dobrać wentylator lub silnik do piekarnika Candy?
Nie dobieraj części wyłącznie według średnicy śmigła, liczby zacisków ani podobnego zdjęcia. Silniki mogą różnić się napięciem i mocą znamionową, prędkością obrotową, kierunkiem obrotów, długością wałka, rozstawem mocowań, sposobem osadzenia wirnika oraz zabezpieczeniem termicznym. Wentylatory chłodzące różnią się również długością turbiny, obudową i kierunkiem przepływu powietrza.
Z tabliczki znamionowej przygotuj:
- pełny model urządzenia;
- kod produktu — na urządzeniach Candy jest to osobne oznaczenie od modelu;
- pełny numer seryjny, zwykle 16-cyfrowy;
- zdjęcie całej tabliczki, jeśli układ oznaczeń budzi wątpliwości.
Tabliczka piekarnika znajduje się zazwyczaj przy ramie komory i jest widoczna po otwarciu drzwi, ale jej położenie może różnić się zależnie od wykonania. Następnie porównaj katalogowy numer części oraz jej parametry i mocowania. Ten sam model handlowy może występować w kilku wariantach produkcyjnych, dlatego kod produktu jest ważniejszy niż samo podobieństwo starego i nowego wentylatora.
FAQ — silniki i wentylatory do piekarnika Candy
Czy wentylator pracujący po wyłączeniu piekarnika jest uszkodzony?
Nie musi być. Wentylator chłodzący może działać po zakończeniu programu, aby obniżyć temperaturę obudowy i panelu. Nieprawidłowość można podejrzewać, gdy nie wyłącza się także po całkowitym wystygnięciu urządzenia.
Dlaczego wentylator działa, ale termoobieg nie grzeje?
Sprawny obrót śmigła nie potwierdza działania grzałki pierścieniowej. Jeśli wentylator pracuje stabilnie, a komora pozostaje chłodna na funkcji termoobiegu, sprawdzenia wymagają grzałka, jej przewody, przełącznik funkcji i sterowanie.
Czy ciągłość uzwojenia oznacza, że silnik jest sprawny?
Nie. Pomiar ciągłości wykrywa przede wszystkim przerwę w uzwojeniu. Silnik może mieć prawidłowy odczyt rezystancji, a mimo to nie startować pod obciążeniem, tracić moment po nagrzaniu albo hałasować z powodu zużycia mechanicznego.
Czy można wymienić tylko śmigło wentylatora?
W niektórych wersjach wentylatora termoobiegu śmigło występuje oddzielnie, lecz musi pasować do wałka, kierunku obrotów i komory. Wentylator chłodzący częściej jest oferowany jako kompletny zespół. Należy to potwierdzić w katalogu dla kodu produktu piekarnika.
Dlaczego nowy wentylator ociera po montażu?
Przyczyną może być odwrotne założenie śmigła, niepełne osadzenie na wałku, skrzywienie łopatek, przesunięta osłona albo niewłaściwy wariant części. Przed uruchomieniem obróć śmigło ręcznie i sprawdź luz na całym obwodzie.
Jakie dane są potrzebne do doboru silnika Candy?
Przygotuj pełny model, kod produktu i 16-cyfrowy numer seryjny z tabliczki znamionowej. Najbezpieczniej przesłać zdjęcie całej tabliczki oraz oznaczenia ze starego silnika, ale numer na części nie zastępuje identyfikacji urządzenia.
