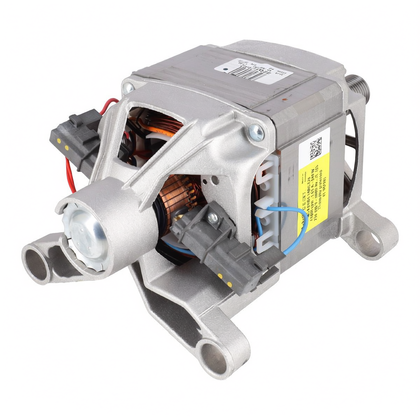

Silniki i szczotki węglowe do pralki Candy
Silniki i szczotki węglowe do pralek Candy odpowiadają za obroty bębna podczas prania i wirowania. Brak ruchu, przerywana praca lub iskrzenie nie zawsze oznaczają konieczność wymiany całego silnika — przyczyną może być pasek, szczotki, tachogenerator, przewody albo sterownik. Część dobieraj według pełnych danych pralki oraz oznaczenia silnika.
Silnik szczotkowy czy inwerterowy — dlaczego to ważne?
W pralkach Candy występują różne układy napędowe. Silnik komutatorowy ma dwie szczotki węglowe dociskane do komutatora. W takim wykonaniu zużyte szczotki można zwykle wymienić bez kupowania kompletnego silnika. Silnik bezszczotkowy, nazywany często inwerterowym, nie ma szczotek ani komutatora, dlatego podobnych objawów szuka się w uzwojeniach, czujniku położenia lub prędkości, okablowaniu i układzie sterującym.
Typu silnika nie należy ustalać wyłącznie na podstawie wieku pralki albo napisu reklamowego na obudowie. Najpewniejsze są oznaczenie urządzenia, numer z etykiety silnika i katalog części dla danego wariantu.
Bęben nie obraca się — od czego zacząć?
Brak obrotów nie jest jeszcze dowodem uszkodzenia silnika. Kolejność sprawdzania zależy od zachowania urządzenia:
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Pralka pobiera wodę, ale bęben nie rusza | pasek, szczotki, złącze silnika, tachogenerator, moduł | obrócić bęben ręcznie po odłączeniu pralki, skontrolować pasek i połączenia | swobodny bęben i prawidłowy pasek kierują diagnostykę w stronę napędu oraz sterowania, ale nie wskazują jeszcze konkretnej części |
| Bęben nie obraca się podczas prania, lecz silnik słychać | zerwany albo zsunięty pasek, uszkodzone koło pasowe | obejrzeć napęd przez dostęp serwisowy | pracujący silnik przy nieruchomym bębnie przemawia za problemem z przeniesieniem napędu |
| Pralka wykonuje wolne obroty, lecz rezygnuje z wirowania | problem z odpływem, niewyważony wsad, pasek, szczotki, sygnał prędkości | sprawdzić, czy woda została odpompowana i czy pusty bęben może się rozpędzić | pozostająca woda lub praca pompy bez opróżnienia zbiornika wymaga najpierw diagnostyki odpływu, a nie zakupu silnika |
| Bęben rusza szarpnięciami, zatrzymuje się losowo albo działa tylko czasami | zużyte lub zawieszające się szczotki, nadpalony komutator, luźne złącze | skontrolować obie szczotki, ich docisk, przewody i powierzchnię komutatora | prawidłowa długość jednej szczotki nie potwierdza sprawności całego zespołu |
| Bęben gwałtownie się rozpędza i sterownik przerywa program | brak lub błędny sygnał tachogeneratora, przewody, układ wejściowy modułu | zbadać cewkę tacho, magnes, wiązkę i złącza | sam ciągły obwód cewki nie wyklucza problemu występującego dopiero podczas obrotów |
| Słychać tarcie, wycie lub metaliczny szum także przy obracaniu ręką | łożyska bębna, ciało obce, koło pasowe, łożyska silnika | zdjąć pasek i osobno obrócić bęben oraz wał silnika | pozwala rozdzielić opory zespołu piorącego od hałasu powstającego w silniku |
Jeżeli problem dotyczy przeniesienia napędu, sprawdź paski napędowe do pralek Candy. Przy wodzie pozostającej w zbiorniku właściwym następnym krokiem jest kontrola filtra, węża i pompy odpływowej. Głośna praca bębna po zdjęciu paska może natomiast wskazywać na łożyska i uszczelnienie zbiornika.
Jak rozpoznać zużyte szczotki silnika?
Zużycie szczotek może powodować problemy z rozpoczęciem obrotów, zatrzymywanie silnika, brak wirowania, tarcie oraz iskrzenie. W pobliżu silnika może być widoczny czarny pył węglowy, ale niewielka jego ilość sama w sobie nie rozstrzyga o konieczności wymiany.
Po wymontowaniu należy ocenić obie szczotki:
- czy wkład węglowy swobodnie wysuwa się ze szczotkotrzymacza;
- czy sprężyna nadal dociska go do komutatora;
- czy plecionka przewodząca nie jest nadpalona, zerwana lub naprężona;
- czy powierzchnia styku ma prawidłowy kształt i nie jest wyszczerbiona;
- czy komutator nie ma wypalonych, podniesionych albo wyraźnie ciemniejszych wycinków.
Nie ma jednej minimalnej długości właściwej dla wszystkich silników Candy. Konstrukcje szczotkotrzymaczy i długości nowych wkładów różnią się, dlatego wynik trzeba odnieść do konkretnej części. Szczotki wymienia się parami, nawet jeśli jedna wygląda lepiej. Nowa część musi mieć odpowiedni kierunek skosu, stronę montażu, obudowę, konektor i wymiary — szczotka „prawie taka sama” może źle przylegać lub zakleszczać się w prowadnicy.
Delikatny odgłos docierania po montażu może ustąpić w czasie pracy. Silne iskrzenie biegnące po obwodzie komutatora, zapach spalenizny, szybkie nagrzewanie albo głośne uderzenia wymagają przerwania próby. Takie objawy mogą oznaczać uszkodzenie komutatora, wirnika lub nieprawidłowy montaż, a nie zwykłe docieranie szczotek.
Jak sprawdzić tachogenerator i uzwojenia?
Pomiary wykonuje się po odłączeniu pralki od sieci i wypięciu złącza silnika. Przed badaniem trzeba ustalić wyprowadzenia na podstawie schematu lub dokumentacji właściwego silnika. Kolory przewodów i układ pinów nie są uniwersalne.
Kontrola tachogeneratora
Tachogenerator przekazuje sterownikowi informację o prędkości silnika. Najpierw mierzy się rezystancję jego cewki bezpośrednio na odpowiednich zaciskach. Przerwa w obwodzie lub niemal zwarciowy wynik może wskazywać na uszkodzenie, ale wartość prawidłowa zależy od producenta i wersji silnika.
W dokumentacji wybranych pralek Candy Smart Touch z kartą mocy Invensys podano wartości około 42 Ω dla silnika Ceset, 90 Ω dla Selni i 184 Ω dla Sole. Nie wolno stosować ich jako normy dla wszystkich pralek Candy. Przykładowo wynik około 43 Ω może być prawidłowy dla jednego silnika i błędnie oceniony po porównaniu z innym wykonaniem.
Dodatkową kontrolą jest pomiar napięcia przemiennego powstającego podczas ręcznego obracania wałem. Pojawienie się zmiennego sygnału potwierdza, że cewka coś generuje, lecz nie dowodzi jeszcze stabilności sygnału przy wysokiej prędkości i pod obciążeniem. Trzeba również obejrzeć magnes tachogeneratora, jego mocowanie, wtyczkę oraz ciągłość przewodów aż do modułu.
Kontrola obwodów silnika
Omomierzem można wykryć przerwę w uzwojeniu albo oczywiste zwarcie, lecz bez pinoutu nie należy porównywać przypadkowych par zacisków. Różne silniki mają inne połączenia stojana, wirnika, zabezpieczenia termicznego i czujnika prędkości, więc nie istnieje jedna prawidłowa rezystancja dla całej kategorii.
Warto sprawdzić także przejście między obwodami roboczymi a metalowym korpusem silnika. Zwykły multimetr może ujawnić twarde zwarcie, ale nie potwierdza prawidłowej izolacji przy napięciu roboczym. Do miarodajnej oceny izolacji używa się odpowiedniego miernika rezystancji izolacji i procedury serwisowej.
Opisane pomiary, szczególnie badania izolacji i diagnostyka pracującego układu, wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie należy uruchamiać wymontowanego silnika komutatorowego przez bezpośrednie, prowizoryczne podłączenie do sieci.
Kody związane z napędem w wybranych pralkach Candy
Poniższe znaczenia dotyczą określonej rodziny pralek Candy Smart Touch wyposażonych w kartę mocy Invensys. W innych seriach ten sam numer może mieć inny zakres diagnostyczny, dlatego kod trzeba potwierdzić w dokumentacji pełnego modelu.
| Kod | Znaczenie w podanym zakresie | Co sprawdzić |
| E08 | przerwa albo zwarcie tachogeneratora lub problem z jego okablowaniem | rezystancję cewki odpowiednią dla producenta silnika, magnes, złącza i ciągłość wiązki |
| E09 | usterka karty mocy, w tym obwodu sterowania silnikiem, lub przewodów | silnik i wiązkę pod kątem zwarcia, złącza oraz moduł sterujący |
| E17 | nieprawidłowy sygnał tachogeneratora | stabilność sygnału tacho, mocowanie magnesu, przewody, silnik i tor pomiarowy modułu |
Kod błędu nie jest numerem części do zamówienia. Przykład E08 pokazuje, że podobny komunikat może towarzyszyć zużytym szczotkom, uszkodzeniu tacho, silnika, przewodów lub elektroniki. Jeżeli silnik i jego instalacja zostały sprawdzone, diagnostyka przechodzi do modułu sterującego pralki Candy, a nie do wymiany kolejnych elementów na próbę.
Dostęp do silnika i wymiana szczotek
W wielu pralkach ładowanych od frontu z napędem paskowym dostęp uzyskuje się po zdjęciu tylnej osłony, ale pralki ładowane od góry, modele slim i pralko-suszarki mogą wymagać innej kolejności demontażu. Przed rozpoczęciem trzeba odłączyć zasilanie, zakręcić wodę, opróżnić układ odpływowy i zapewnić stabilne ustawienie urządzenia.
Typowa kolejność w konstrukcji z tylnym dostępem wygląda następująco:
- Zdjąć osłonę i sfotografować przebieg przewodów oraz ułożenie paska.
- Zsunąć pasek, obracając kołem pasowym i kontrolując jego położenie.
- Podeprzeć silnik, wypiąć złącze bez ciągnięcia za przewody i odłączyć przewód ochronny, jeśli występuje osobno.
- Odkręcić mocowania i zsunąć silnik z prowadnic lub tulei.
- Zdemontować szczotkotrzymacze, zapamiętując ich stronę i kierunek skosu wkładu.
- Zamontować dobraną parę, sprawdzić swobodny ruch wkładów i prawidłowe osadzenie styków.
- Osadzić silnik bez przekoszenia, podłączyć wiązkę, zamontować pasek centralnie na kole i ręcznie wykonać kilka obrotów kontrolnych.
Po złożeniu należy najpierw obserwować krótki program bez wsadu: kierunki obrotów, odgłos napędu, ułożenie paska i brak nadmiernego iskrzenia. Następnie można wykonać próbę z niewielkim wsadem. Jeżeli silnik bez obciążenia pracuje, lecz pod obciążeniem traci moment, nagrzewa się albo silnie iskrzy, sama wymiana szczotek nie potwierdza jego sprawności.
Jak dobrać silnik lub szczotki do pralki Candy?
Do doboru przygotuj pełny model i 16-cyfrowy numer z tabliczki znamionowej pralki, a także czytelne zdjęcie etykiety silnika. Sama nazwa serii, moc podana w watach lub podobny wygląd obudowy nie gwarantują zgodności.
Przy szczotkach porównaj:
- numer części oraz producenta silnika;
- długość, szerokość i grubość wkładu;
- kierunek skosu oraz oznaczenie strony montażu;
- kształt szczotkotrzymacza, rozstaw mocowań i rodzaj konektora.
Przy kompletnym silniku znaczenie mają również sposób osadzenia, wymiary wału i koła pasowego, liczba rowków, układ złącza, rodzaj czujnika prędkości oraz wersja pralki przewidziana do określonych obrotów wirowania. Identyczna wtyczka nie oznacza automatycznie zgodności elektrycznej ani prawidłowej współpracy ze sterownikiem.
Najbezpieczniejszy następny krok to porównanie katalogowe pełnego oznaczenia pralki z numerem oryginalnej części. Jeśli etykieta jest nieczytelna, prześlij zdjęcie całej tabliczki znamionowej urządzenia, etykiety silnika, złącza i mocowań zamiast dobierać część wyłącznie ze zdjęcia produktu.
FAQ — silniki i szczotki węglowe do pralek Candy
Czy brak wirowania oznacza zużyte szczotki?
Nie. Jeżeli pralka wykonuje obroty piorące, ale nie wiruje, najpierw sprawdź odpompowanie wody, wyważenie wsadu i pasek. Szczotki są jednym z podejrzeń, szczególnie gdy silnik rusza nieregularnie, traci moment albo pracuje z nadmiernym iskrzeniem.
Czy szczotki można wymienić bez wymiany silnika?
Tak, jeśli pralka ma silnik komutatorowy, komutator i uzwojenia nie są uszkodzone, a dostępna jest właściwa para szczotek. Silnik inwerterowy nie ma szczotek węglowych.
Czy prawidłowa rezystancja tachogeneratora potwierdza jego sprawność?
Nie w pełni. Pomiar wyklucza część uszkodzeń, takich jak przerwa w cewce, ale nie sprawdza stabilności sygnału przy wszystkich obrotach. Trzeba uwzględnić także magnes, połączenia, generowany sygnał i tor wejściowy sterownika.
Dlaczego nowe szczotki iskrzą?
Niewielkie iskrzenie może występować podczas docierania powierzchni do komutatora. Silne iskrzenie wokół komutatora, zapach spalenizny lub szybkie nagrzewanie nie są prawidłowe i wymagają kontroli montażu, komutatora oraz wirnika.
Czy można kupić szczotki tylko według wymiarów?
Nie jest to pewna metoda. Oprócz wymiarów muszą pasować skos wkładu, strona montażu, szczotkotrzymacz, mocowanie i konektor. Najpierw należy ustalić pełne dane pralki oraz oznaczenie silnika.
Czy silnik z podobnego modelu Candy będzie pasował?
Nie należy tego zakładać. Podobne modele mogą różnić się prędkością wirowania, uzwojeniami, czujnikiem, kołem pasowym, złączem lub wersją sterowania. Zgodność musi wynikać z katalogu części dla pełnego oznaczenia urządzenia.
