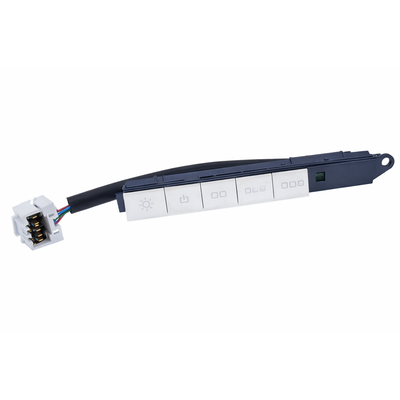

Przełączniki suwakowe, przyciski mechaniczne i mikrostyki do okapu Elica
Przełączniki i mikrostyki do okapów Elica odpowiadają za wybór biegu, oświetlenie lub uruchomienie okapu po wysunięciu panelu. Brak reakcji, działanie tylko jednej prędkości albo zacinający się suwak nie zawsze oznaczają awarię silnika. Przed zakupem sprawdź styki i przewody, a część dobierz według pełnego modelu oraz 12-cyfrowego kodu 12NC z tabliczki znamionowej.
Kiedy podejrzewać przełącznik lub mikrostyk okapu Elica?
Uszkodzenie mechanizmu sterującego jest prawdopodobne, gdy problem dotyczy funkcji obsługiwanej przez konkretny przycisk lub pozycję suwaka. Typowe objawy to:
- przycisk nie pozostaje w wybranej pozycji, zapada się albo nie daje wyczuwalnego przełączenia;
- suwak porusza się z oporem, ma nadmierny luz lub zatrzymuje się między pozycjami;
- oświetlenie albo jeden z biegów działa dopiero po kilkukrotnym naciśnięciu;
- wybrana funkcja zanika po poruszeniu panelem sterowania;
- silnik działa tylko na części prędkości, mimo że pozostałe funkcje okapu są sprawne;
- okap teleskopowy nie uruchamia się po wysunięciu panelu, chociaż ręczny wybór funkcji jest ustawiony prawidłowo;
- na obudowie przełącznika, konektorach lub przewodach widać nadtopienie albo przebarwienie.
Zapach spalenizny, iskrzenie lub nagrzany panel są powodem do natychmiastowego odłączenia urządzenia. Nie należy ponownie włączać okapu przed znalezieniem przyczyny, ponieważ uszkodzenie może obejmować także konektor, przewód lub ścieżkę płytki.
Ten sam objaw może mieć inną przyczynę
| Objaw | Co poza przełącznikiem może być uszkodzone? | Co pomaga rozróżnić przyczynę? |
| Okap nie działa wcale | zasilanie, przewód sieciowy, zaciski, zabezpieczenie instalacji, moduł sterujący | Jeżeli nie działa ani silnik, ani światło, zacznij od zasilania i połączeń wspólnych, a nie od pojedynczego przycisku. |
| Nie działa tylko światło | źródło światła, oprawka, moduł LED, transformator lub zasilacz, przewody | Sprawny tor styków przycisku nie potwierdza sprawności lampy ani jej układu zasilania. |
| Nie działa jeden bieg | styk przełącznika, przewód danego biegu, złącze lub odpowiedni obwód silnika | Porównaj zmianę połączeń styków dla każdej pozycji ze schematem konkretnego okapu. |
| Silnik nie rusza na żadnym biegu, ale światło działa | przełącznik silnika, kondensator, silnik, przewody albo moduł | Sprawdzenie samego przełącznika pozwala wykluczyć przerwę w jego torach, lecz nie ocenia kondensatora i silnika pod obciążeniem. |
| Okap teleskopowy działa zależnie od położenia szuflady | mikrostyk, jego dźwignia, prowadnice, przewód łamiący się podczas ruchu | Przy odłączonym zasilaniu sprawdź, czy mechanizm rzeczywiście naciska mikrostyk i czy jego styki zmieniają stan. |
| Przycisk działa losowo | zabrudzone lub wypalone styki, luźny konektor, pęknięty lut, uszkodzony moduł | Delikatne poruszenie wiązką przy odłączonym urządzeniu może ujawnić luz, ale nie wolno wykonywać prób na odsłoniętym układzie pod napięciem. |
Jeżeli panel ma przyciski elektroniczne lub sensoryczne, problem może należeć do kategorii modułów elektronicznych i płytek sterujących do okapu Elica, a nie do mechanicznych przełączników opisanych na tej stronie.
Jak sprawdzić przełącznik miernikiem?
Najbardziej użyteczny jest pomiar ciągłości albo małej rezystancji styków. Badanie wykonuje się wyłącznie przy odłączonym zasilaniu. Przed rozpoczęciem potwierdź brak napięcia odpowiednim przyrządem i odłącz od przełącznika przynajmniej badane przewody lub złącze. Pomiar elementu pozostawionego w obwodzie może przebiegać przez silnik, lampę lub elektronikę i dać mylący wynik.
- Zrób wyraźne zdjęcie połączeń oraz oznaczeń zacisków.
- Ustaw multimetr na test ciągłości lub najniższy odpowiedni zakres rezystancji.
- Ustal wspólny zacisk i pary styków na podstawie schematu okapu albo rozrysuj ich stan w każdej pozycji przełącznika.
- Przy pozycji wyłączonej sprawdź, które tory powinny pozostawać rozwarte.
- Włączaj kolejne pozycje i obserwuj, czy właściwe pary zacisków uzyskują ciągłość, a pozostałe pozostają rozwarte.
- Powtórz pomiar kilka razy, lekko poruszając suwakiem lub przyciskiem w jego normalnym zakresie. Wynik zanikający przy niewielkim ruchu wskazuje na zużycie styków lub mechanizmu.
Sprawny zamknięty styk powinien mieć bardzo małą rezystancję, zbliżoną do wyniku uzyskanego po zwarciu końcówek pomiarowych. Nie należy jednak przyjmować jednej uniwersalnej wartości dla wszystkich mierników i przełączników. Próg sygnału dźwiękowego zależy od przyrządu, dlatego sam dźwięk warto uzupełnić odczytem rezystancji.
Brak ciągłości w pozycji, w której schemat przewiduje zamknięcie toru, potwierdza przerwę. Ciągłość w pozycji wyłączonej może oznaczać sklejone styki albo pomiar wykonany przez inny element obwodu. Poprawny test bez obciążenia nie wyklucza styków wypalonych lub niestabilnych podczas przepływu prądu.
Pomiary napięcia w pracującym okapie są przeznaczone dla wykwalifikowanego serwisanta. Wewnątrz urządzenia mogą występować nieosłonięte obwody sieciowe. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i narzędzi; nie są przeznaczone do wykonania przez osobę bez przygotowania.
Sprawdzenie mikrostyku w okapie teleskopowym
Mikrostyk może pełnić funkcję wyłącznika krańcowego: zmienia stan po wysunięciu lub wsunięciu ruchomego panelu. Awaria samego elementu nie jest jedyną możliwością. Podobny efekt powodują wygięta dźwignia, źle ustawiony uchwyt, zużyta prowadnica albo przerwany przewód pracujący przy każdym wysunięciu.
Po odłączeniu okapu:
- sprawdź, czy ruchomy element dochodzi do dźwigni mikrostyku;
- oceń, czy obudowa i mocowanie nie są pęknięte lub przesunięte;
- odłącz badany tor i zmierz zmianę ciągłości między odpowiednimi zaciskami podczas naciskania dźwigni;
- skontroluj wiązkę w miejscach zginania oraz osadzenie konektorów.
Nie wolno trwale mostkować mikrostyku. Jest on częścią przewidzianego sposobu sterowania urządzeniem, a jego ominięcie może powodować uruchamianie silnika przy zamkniętym panelu lub podczas obsługi okapu.
Jak uzyskać dostęp i wymienić część?
Konstrukcja panelu różni się między okapami kominowymi, podszafkowymi, do zabudowy i teleskopowymi. W wielu modelach pierwszym krokiem jest wyjęcie metalowych filtrów przeciwtłuszczowych, co odsłania wnętrze oraz część mocowań. Sam zespół sterowania może być przykręcony lub zatrzaśnięty za przednią albo dolną listwą.
Bezpieczna kolejność prac obejmuje zwykle:
- Odłączenie okapu od zasilania i zabezpieczenie przed przypadkowym włączeniem.
- Wyjęcie filtrów oraz zabezpieczenie płyty grzewczej przed spadającymi elementami.
- Ustalenie mocowania panelu według dokumentacji właściwego modelu — nie należy podważać listwy na siłę.
- Podparcie zwalnianego panelu, zwłaszcza gdy współpracuje ze szkłem, lampami lub przewodami.
- Sfotografowanie połączeń i oznaczenie przewodów przed odpinaniem konektorów.
- Wyjęcie przełącznika bez ciągnięcia za przewody i bez wyginania zacisków.
- Zamontowanie zgodnej części, odtworzenie połączeń oraz sprawdzenie, czy mechanizm porusza się swobodnie.
- Założenie osłon i filtrów przed próbą działania.
Krawędzie blach wewnątrz okapu mogą być ostre. Jeżeli urządzenie jest podłączone na stałe, odłączenie i kontrolę instalacji powinien wykonać elektryk lub serwisant z odpowiednimi kwalifikacjami.
Kiedy nie wystarczy wymiana samego przełącznika?
Nadtopiony zacisk często wymaga równoczesnej oceny konektora i przewodu. Założenie nowego przełącznika na luźne, utlenione złącze może spowodować ponowne grzanie. Trzeba również ustalić, czy przegrzanie nie było skutkiem przeciążenia przez uszkodzony silnik lub inny odbiornik.
Jeżeli przełącznik ma poprawną ciągłość we wszystkich wymaganych pozycjach, dalsza diagnostyka powinna objąć wiązki i przewody okapu Elica, kondensator oraz silnik lub turbinę. Nie wymieniaj tych części na próbę — wynik pomiarów powinien wskazać, w którym miejscu obwód przestaje działać.
Dobór przełącznika do okapu Elica
Podobny wygląd frontu nie potwierdza zgodności. Przełączniki mogą różnić się liczbą pozycji, układem zwieranych torów, liczbą zacisków, obciążalnością, wymiarami, mocowaniem i skokiem elementu przesuwnego. Osobno oferowana może być także zewnętrzna nakładka przycisku, dostępna w kategorii przycisków i pokręteł do okapów Elica.
Do doboru przygotuj:
- pełną nazwę modelu okapu;
- 12-cyfrowy kod 12NC rozpoczynający się od 208, jeśli znajduje się na tabliczce;
- numer PRF lub numer katalogowy starej części, jeżeli jest czytelny;
- zdjęcie całej tabliczki znamionowej;
- zdjęcia przełącznika z przodu, od strony zacisków i mocowania;
- informację, czy część steruje światłem, silnikiem, wyborem biegów czy położeniem panelu teleskopowego.
Tabliczka znamionowa Elica znajduje się zwykle wewnątrz okapu i może wymagać wyjęcia aluminiowego filtra przeciwtłuszczowego. Wyszukiwanie wyłącznie po skróconej nazwie modelu albo kształcie wtyczki może prowadzić do zakupu wariantu z innym układem styków. Najbezpieczniejszym następnym krokiem jest porównanie kodu 12NC z katalogowym zastosowaniem części i przesłanie zdjęcia tabliczki, gdy zgodność nie jest jednoznaczna.
FAQ – przełączniki do okapów Elica
Czy brak jednego biegu oznacza uszkodzony przełącznik?
Nie. Przyczyną może być styk odpowiadający za daną pozycję, ale również przewód, złącze lub obwód konkretnej prędkości silnika. Rozstrzyga pomiar zmian ciągłości przełącznika zgodnie ze schematem oraz dalsza kontrola toru.
Dlaczego światło działa, a silnik nie reaguje?
Oba obwody mogą mieć wspólne zasilanie, ale oddzielne przełączniki i przewody. Sprawne światło potwierdza więc tylko część układu. Należy sprawdzić przełącznik silnika, wiązkę, kondensator i sam zespół napędowy.
Czy można przeczyścić zacinający się przełącznik?
Można usunąć tłuszcz z dostępnych elementów zewnętrznych przy odłączonym zasilaniu, bez zalewania panelu. Preparat rozpylony przypadkowo do wnętrza może pozostawić osad lub uszkodzić tworzywo. Pękniętego mechanizmu, wypalonych styków albo nadtopionej obudowy nie należy naprawiać w ten sposób.
Czy sygnał testu ciągłości potwierdza pełną sprawność części?
Nie. Potwierdza jedynie zamknięcie badanego toru małym prądem pomiarowym. Nie wykryje każdego przypadku zwiększonej rezystancji pod obciążeniem, przegrzewania ani przerwy pojawiającej się dopiero po rozgrzaniu lub drganiach.
Czy mikrostyk okapu teleskopowego można zewrzeć na stałe?
Nie. Najpierw trzeba sprawdzić sam mikrostyk, jego dźwignię, ustawienie prowadnic i przewody. Trwałe obejście zmienia sposób działania urządzenia i może uruchamiać okap w nieprzewidzianym położeniu.
Gdzie znaleźć kod potrzebny do doboru części Elica?
Kod 12NC znajduje się na tabliczce znamionowej wewnątrz okapu, zazwyczaj za filtrem przeciwtłuszczowym. Ma 12 cyfr i w urządzeniach Elica zwykle zaczyna się od 208. Należy przepisać go w całości.
