Moduły i pola grzejne indukcji Gorenje
Moduły i pola indukcyjne Gorenje odpowiadają za wytworzenie pola magnetycznego, rozpoznanie naczynia i regulację mocy grzania. Gdy nie działa jedna strefa, cała strona płyty albo urządzenie wyłącza się pod obciążeniem, przed zakupem warto sprawdzić naczynie, chłodzenie, zasilanie i połączenia. Część dobieraj według pełnego modelu oraz Art. No. lub kodu PS z tabliczki znamionowej.
Pole indukcyjne czy moduł mocy – co może być uszkodzone?

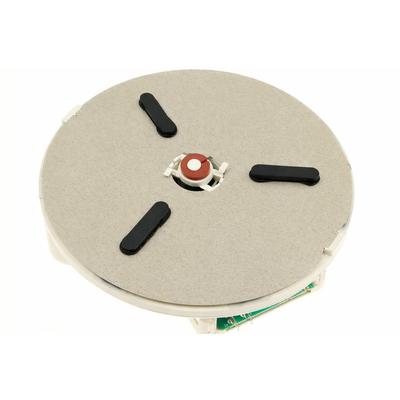

Pole indukcyjne składa się zwykle z cewki, czujnika temperatury i elementów mocujących. Generator lub moduł mocy zasila cewkę prądem o wysokiej częstotliwości, kontroluje obciążenie i współpracuje z panelem sterowania. Zależnie od konstrukcji jeden moduł może obsługiwać pojedynczą strefę, parę pól albo całą stronę płyty.
Dlatego brak grzania jednego pola nie przesądza o uszkodzeniu cewki. Przyczyną może być również naczynie, przewód pola, czujnik temperatury, przekaźnik, obwód rozpoznawania garnka, moduł mocy lub komunikacja między modułami.
Jak odróżnić usterkę pola od problemu z modułem?
| Objaw | Co może go powodować | Co sprawdzić najpierw | Jak rozumieć wynik |
| Jedno pole nie wykrywa garnka | Nieodpowiednie lub zbyt małe naczynie, uszkodzenie cewki, czujnika, przewodów albo układu detekcji w module | Postaw to samo naczynie na sprawnej strefie, a na podejrzanym polu użyj innego garnka o płaskim, ferromagnetycznym dnie | Jeśli różne właściwe naczynia działają na innych polach, podejrzenie przechodzi na podzespoły konkretnej strefy. Nie wskazuje to jeszcze jednoznacznie cewki |
| Nie działają dwa pola po tej samej stronie | Wspólny generator, jego zasilanie, zabezpieczenie, wentylator lub komunikacja | Ustal na schemacie części, czy obie strefy korzystają z jednego modułu; obejrzyj jego złącza i wiązki | Wspólny zanik dwóch pól częściej kieruje diagnostykę na element wspólny niż na dwie niezależnie uszkodzone cewki |
| Płyta grzeje, po czym ogranicza moc lub się wyłącza | Przegrzanie, niedrożna wentylacja, zablokowany wentylator, wadliwy czujnik temperatury albo moduł | Sprawdź drożność wlotów i wylotów, swobodę wirnika oraz czy problem pojawia się dopiero po rozgrzaniu | Powrót działania po ostygnięciu sugeruje zadziałanie ochrony termicznej, ale nie rozstrzyga, czy winna jest wentylacja, czujnik czy elektronika |
| Zabezpieczenie wyłącza się natychmiast po uruchomieniu | Błędne podłączenie, zwarcie przewodów lub uszkodzenie stopnia mocy, np. mostka prostowniczego albo tranzystora mocy | Nie włączaj urządzenia ponownie. Elektryk powinien zweryfikować przyłącze, a elektronik – moduł poza zasilaniem | Samo zadziałanie zabezpieczenia nie uzasadnia zakupu nowego pola indukcyjnego |
| Pole grzeje słabiej albo moc pulsuje | Ograniczenie mocy przyłączeniowej, współdzielenie mocy, przegrzanie, naczynie o małym lub odkształconym dnie, usterka modułu | Porównaj działanie pojedynczej strefy i kilku pól jednocześnie oraz sprawdź ustawiony limit mocy | Redukowanie mocy tylko przy równoczesnej pracy pól może być prawidłowym działaniem układu zarządzania mocą |
Kontrola pola indukcyjnego po odłączeniu zasilania
Przed otwarciem płyty trzeba odłączyć wszystkie bieguny zasilania i potwierdzić brak napięcia odpowiednim przyrządem. W modułach występują kondensatory, które mogą zachować niebezpieczne napięcie także po wyłączeniu urządzenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary wewnątrz płyty oraz naprawa modułu nie są przeznaczone dla osoby bez przygotowania.
Po bezpiecznym uzyskaniu dostępu warto kolejno:
- Obejrzeć cewkę i jej przyłącza. Szukaj nadpaleń, pękniętych izolatorów, przegrzanych zacisków, poluzowanych przewodów oraz śladów łuku elektrycznego. Ciemniejszy lakier uzwojenia nie zawsze oznacza przerwę, dlatego oględziny należy połączyć z pomiarami.
- Sprawdzić ciągłość uzwojenia. Cewkę należy odłączyć od modułu, aby wynik nie przechodził przez inne elementy obwodu. Prawidłowe uzwojenie ma małą rezystancję; nie istnieje jednak jedna uniwersalna wartość dla wszystkich pól Gorenje. Wynik OL lub nieskończony wskazuje na przerwę. Bardzo niski opór potwierdza ciągłość, ale nie wyklucza zwarć międzyzwojowych ani problemu występującego dopiero pod obciążeniem.
- Porównać pola o takim samym wykonaniu. Jeżeli płyta ma dwie identyczne cewki, pomiary wykonane w tej samej temperaturze mogą ujawnić wyraźną różnicę. Nie należy porównywać bezpośrednio pól o innej średnicy, mocy lub konstrukcji.
- Skontrolować czujnik temperatury. W wielu konstrukcjach jest to termistor umieszczony przy środku cewki. Sprawdza się ciągłość przewodów oraz zmianę rezystancji wraz z temperaturą. Wartość trzeba porównać z dokumentacją konkretnego pola lub ze sprawnym, identycznym czujnikiem. Sam pomiar w temperaturze pokojowej nie potwierdza poprawnej pracy w całym zakresie.
- Sprawdzić izolację. Pomiar między uzwojeniem a dostępnymi elementami przewodzącymi wymaga właściwego miernika, procedury i wartości odniesienia dla danej konstrukcji. Zwykły test ciągłości nie zastępuje badania rezystancji izolacji.
Co można sprawdzić na module indukcji?
Bez zasilania można wykryć część usterek przez oględziny: nadpalone ścieżki, pęknięte elementy, wybrzuszone kondensatory, przegrzane przekaźniki, zimne luty i uszkodzone złącza. Brak widocznych śladów nie oznacza jednak, że generator jest sprawny.
Technik elektronik może w trybie testu diody szukać zwarcia mostka prostowniczego i tranzystorów mocy. Elementy mierzone w układzie są połączone z innymi podzespołami, więc wynik bywa niejednoznaczny i może wymagać odlutowania. Wymiana samego zwartego tranzystora bez sprawdzenia obwodu sterowania, elementów zabezpieczających i współpracujących kondensatorów grozi ponownym uszkodzeniem.
Statyczny pomiar multimetrem nie sprawdzi sterowania bramką tranzystora, działania przetwornicy pod obciążeniem ani komunikacji z panelem. Takie badania mogą wymagać pomiarów pod napięciem i oscyloskopu.
Diagnostyka pracującego modułu odbywa się przy napięciu sieciowym oraz wysokim napięciu na obwodzie pośrednim. Może ją wykonywać wyłącznie wykwalifikowany serwisant, z zachowaniem procedury właściwej dla konkretnego modelu.
Kody błędów nie są uniwersalnym numerem uszkodzonej części
Znaczenie kodu trzeba odczytać z instrukcji właściwej dla pełnego modelu i typu płyty. Przykładowo w rodzinie urządzeń HI1621G, HI1631G i HI1731G dokumentacja wiąże kody E5/E6 z generatorem, Er47 z komunikacją panelu z generatorem, E2 z przegrzaniem, a U400 z nieprawidłowym podłączeniem lub napięciem. Tych znaczeń nie należy automatycznie przenosić na inne serie Gorenje.
Kod wskazujący generator może wynikać również z braku jego zasilania, uszkodzonego przewodu komunikacyjnego albo nieprawidłowej konfiguracji. Z kolei błąd związany z wentylatorem nie musi oznaczać uszkodzonego silnika – przyczyną może być zablokowany przepływ powietrza lub problem w obwodzie sterowania.
Jak uzyskać dostęp do modułu i cewek?
Płyta jest zwykle wyjmowana z otworu w blacie po odłączeniu stałego przyłącza przez osobę z odpowiednimi kwalifikacjami. Dostęp od spodu może wymagać wyjęcia szuflady, półki albo piekarnika. Konstrukcja mebla i sposób montażu różnią się między modelami.
Płyty montowane na uszczelce wyjmuje się przez równomierne wypchnięcie od dołu. Nie wolno podważać szkła od góry śrubokrętem. Wersje zlicowane z blatem mogą być uszczelnione silikonem; przed podniesieniem urządzenia trzeba bezpiecznie przeciąć spoinę zgodnie z instrukcją montażową.
Po odwróceniu płyty na miękkim, stabilnym podłożu zdejmuje się dolną osłonę. Przed rozłączeniem przewodów warto wykonać zdjęcia i oznaczyć każde złącze. Nie należy ciągnąć za przewody ani zamieniać miejscami cewek, czujników i przewodów komunikacyjnych bez dokumentacji – podobne wtyki mogą mieć inne funkcje.
Wymiana pola lub generatora indukcji
Przy wymianie pola należy zachować położenie czujnika temperatury, izolatorów, docisków i prowadzenie przewodów. Cewka nie może ocierać o obudowę ani naciskać na szkło w sposób inny niż przewidziany przez producenta. Po montażu trzeba sprawdzić, czy wentylator obraca się swobodnie i czy wiązki nie blokują przepływu powietrza.

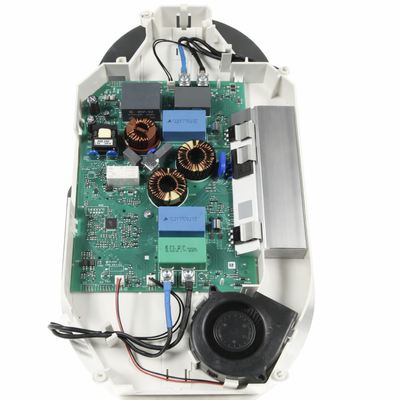

Moduł mocy może występować jako część gotowa do pracy, zaprogramowany wariant albo podzespół wymagający konfiguracji pól, sparowania z panelem lub ustawienia parametrów przyłącza. Nie należy zakładać, że każdy moduł wymaga programowania, ani że każdy zadziała bez dodatkowej procedury. Informację trzeba potwierdzić dla konkretnego numeru części i modelu płyty.
Po naprawie technik powinien sprawdzić rozpoznawanie naczyń, grzanie każdej strefy, pracę wentylatora, działanie kilku pól jednocześnie oraz brak ponownego przegrzewania. Samo uruchomienie wyświetlacza nie potwierdza prawidłowej pracy generatora.
Jak dobrać właściwe pole lub moduł Gorenje?
Podobna średnica cewki lub identyczne złącze nie wystarczają do potwierdzenia zgodności. Przygotuj:
- pełny model płyty;
- Art. No. albo kod PS z tabliczki znamionowej;
- indeks serwisowy, jeżeli występuje po numerze artykułu;
- numer zdemontowanego modułu lub pola;
- średnicę, moc i stronę montażu pola;
- zdjęcia złączy, mocowań i całej tabliczki znamionowej.
Tabliczka płyty grzejnej znajduje się zazwyczaj na spodzie urządzenia. Jeżeli po zabudowie jest niedostępna, oznaczenia mogą znajdować się również w dokumentach urządzenia lub na dołączonej karcie identyfikacyjnej.
Nie dobieraj modułu wyłącznie po nazwie handlowej płyty. Ten sam model może występować w różnych wariantach wykonania, z innym generatorem, panelem, oprogramowaniem lub sposobem konfiguracji. Wspólne stosowanie części w urządzeniach Gorenje i Hisense również nie oznacza zgodności z każdym modelem obu marek.
Jeśli urządzenie nie jest płytą indukcyjną, lecz wykorzystuje promienniki pod szkłem ceramicznym, właściwe części znajdziesz w kategorii pól grzejnych i promienników ceramicznych Gorenje.
FAQ – moduły i pola indukcyjne Gorenje
Czy brak wykrywania garnka oznacza uszkodzoną cewkę?
Nie. Najpierw sprawdź właściwe naczynie na kilku strefach. Jeżeli problem dotyczy tylko jednego pola, możliwe są także uszkodzenia czujnika, połączeń, przekaźnika lub obwodu rozpoznawania naczynia w module.
Czy ciągłość uzwojenia potwierdza sprawność pola indukcyjnego?
Potwierdza jedynie, że uzwojenie nie ma całkowitej przerwy. Nie wykrywa wszystkich zwarć międzyzwojowych, uszkodzeń izolacji ani problemów ujawniających się dopiero po nagrzaniu i pod obciążeniem.
Dlaczego nie działają dwa pola po jednej stronie płyty?
Dwie strefy mogą korzystać ze wspólnego generatora, zasilania lub chłodzenia. Przed zakupem dwóch cewek sprawdź schemat części konkretnego modelu oraz połączenia wspólnego modułu.
Czy głośna praca oznacza awarię generatora?
Nie każdy dźwięk jest usterką. Brzęczenie naczynia, klikanie podczas regulacji mocy i praca wentylatora mogą być normalne. Diagnostyki wymaga hałas mechaniczny wentylatora, zapach przegrzania, wyłączanie pól albo dźwięk pojawiający się tylko na jednej strefie z prawidłowym naczyniem.
Czy po wymianie modułu trzeba programować płytę?
Zależy to od numeru modułu i rodziny urządzenia. Niektóre rozwiązania wymagają konfiguracji pól lub ustawienia mocy, a inne są dostarczane jako gotowy wariant. Procedury z innego modelu nie należy stosować na próbę.
Jakie dane są potrzebne do doboru części Gorenje?
Podaj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Pomocne są także indeks serwisowy, numer starej części i zdjęcia jej złączy. Sam wygląd pola lub modułu nie potwierdza kompatybilności.
