Elektronika HISENSE
Elektronika do mikrofalówek Hisense obejmuje między innymi moduły sterujące, płytki zasilające i filtry sieciowe. Ciemny wyświetlacz, brak reakcji na przyciski lub niedziałające grzanie nie przesądzają jednak o awarii modułu. Przed zakupem warto wykluczyć blokadę panelu, zasilanie, bezpieczniki i zamki drzwi, a część dobrać według modelu oraz Art. No. lub kodu PS.
Jaką funkcję pełni elektronika w mikrofalówce Hisense?

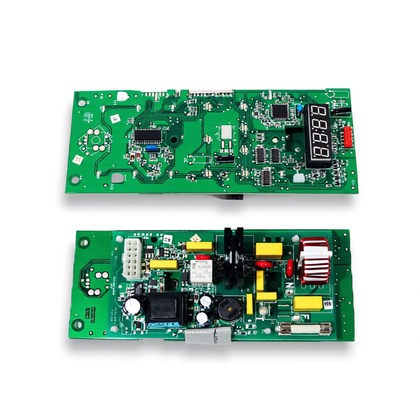

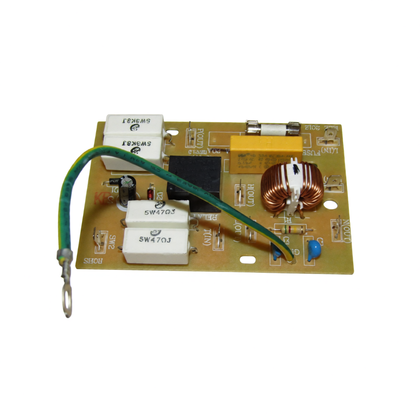

Elektronika mikrofalówki może być podzielona na kilka współpracujących zespołów. Płytka interfejsu odbiera polecenia z przycisków, panelu dotykowego lub enkodera i obsługuje wyświetlacz. Moduł sterujący nadzoruje czas oraz wybrany program, a za pomocą przekaźników albo elementów półprzewodnikowych załącza między innymi wentylator, oświetlenie, silnik talerza, grzałkę grilla i obwód wytwarzania mikrofal. Oddzielny filtr sieciowy ogranicza zakłócenia i może stanowić część toru zasilania urządzenia.
Zakres funkcji zależy od konstrukcji. Prosta mikrofalówka może mieć jeden zintegrowany sterownik, natomiast urządzenie do zabudowy lub model z grillem może korzystać z kilku płytek połączonych wiązkami. Z tego powodu określenia „moduł”, „panel” i „płytka zasilająca” nie zawsze oznaczają tę samą część.
Objawy usterki i elementy, które trzeba odróżnić
| Objaw | Możliwe przyczyny | Co sprawdzić przed wymianą modułu | Interpretacja |
| Wyświetlacz jest ciemny, urządzenie nie reaguje | tryb ECO, brak zasilania w gnieździe, przewód, filtr sieciowy, bezpiecznik, zabezpieczenie termiczne, zasilacz niskonapięciowy modułu | spróbować wybudzić panel przyciskiem, sprawdzić gniazdo innym odbiornikiem, następnie skontrolować tor zasilania zgodnie ze schematem modelu | obecność napięcia na wejściu nie dowodzi sprawności modułu; trzeba jeszcze ustalić, czy jego zasilacz wytwarza prawidłowe napięcia robocze |
| Wyświetlacz działa, ale przyciski nie reagują | blokada rodzicielska, zabrudzony lub zalany panel, uszkodzona membrana, enkoder, taśma albo wejście sterownika | wyłączyć blokadę zgodnie z instrukcją modelu, sprawdzić działanie wszystkich pól i stan połączeń panelu | brak reakcji pojedynczych pól częściej zawęża podejrzenie do klawiatury lub jej połączenia; brak reakcji całego interfejsu może dotyczyć także zasilania i sterownika |
| Program można ustawić, lecz nie można rozpocząć pracy | niedomknięte drzwi, uszkodzony zaczep, jeden z mikroprzełączników blokady, przewody lub wejście modułu | sprawdzić mechaniczne domykanie drzwi oraz zmianę stanu przełączników po odłączeniu ich od obwodu | sprawny przycisk Start nie uruchomi programu, jeżeli sterownik nie otrzymuje prawidłowego sygnału z blokady drzwi |
| Wentylator i talerz działają, ale potrawa pozostaje zimna | przekaźnik lub jego sterowanie, przewód, zabezpieczenie, magnetron, transformator, inwerter, kondensator albo dioda wysokiego napięcia | najpierw ustalić, czy wszystkie funkcje pomocnicze ruszają i czy obwód bezpieczeństwa pozwala na grzanie; dalsza diagnostyka wymaga schematu konkretnego modelu | sam brak grzania nie jest wystarczającą podstawą do zakupu modułu |
| Mikrofalówka nie kończy pracy albo uruchamia odbiornik bez polecenia | sklejone styki przekaźnika, zwarcie elementu wykonawczego, uszkodzenie sterowania lub wilgoć na płytce | natychmiast odłączyć urządzenie i sprawdzić płytkę oraz przekaźniki poza zasilanym urządzeniem | dalsze użytkowanie może być niebezpieczne; nie wolno ograniczać naprawy do resetowania zasilania |
| Wyświetlacz pokazuje niepełne albo przypadkowe segmenty | uszkodzenie wyświetlacza, jego połączenia, sterownika segmentów, zasilania lub mikrokontrolera | obejrzeć taśmę i luty, sprawdzić stabilność zasilania oraz reakcję na zmianę funkcji | uszkodzony segment nie zawsze oznacza awarię całego modułu, ale przypadkowe znaki mogą wskazywać na problem sterowania lub zasilania |
Jeżeli przepala się bezpiecznik, nie należy zastępować go kolejnym bez znalezienia przyczyny. Zwarcie może znajdować się w filtrze, zasilaczu modułu, przewodach, układzie blokad drzwi albo sekcji wysokiego napięcia. Właściwy bezpiecznik musi mieć parametry zgodne z dokumentacją urządzenia.
Jak sprawdzić moduł sterujący i płytkę zasilającą?
Po odłączeniu urządzenia od sieci można zacząć od oględzin dostępnych połączeń. Należy szukać nadpalonych złączy, śladów łuku elektrycznego, pękniętych lutów przy przekaźnikach i cięższych elementach, korozji, zawilgocenia, przegrzanych rezystorów oraz wybrzuszonych kondensatorów. Brak widocznych uszkodzeń nie potwierdza jednak sprawności elektroniki.
Pomiary rezystancji i ciągłości wykonuje się bez zasilania, po odłączeniu badanej gałęzi albo złącza, aby pozostałe elementy obwodu nie zafałszowały wyniku. W ten sposób można skontrolować bezpiecznik, przerwę w przewodzie oraz przełączniki drzwi. Styki przełącznika powinny zmieniać stan podczas prawidłowego ruchu mechanizmu, ale konkretne pary zacisków trzeba ustalić ze schematu lub oznaczeń części. Nie wolno przyjmować uniwersalnego pinoutu.
W module warto odróżnić:

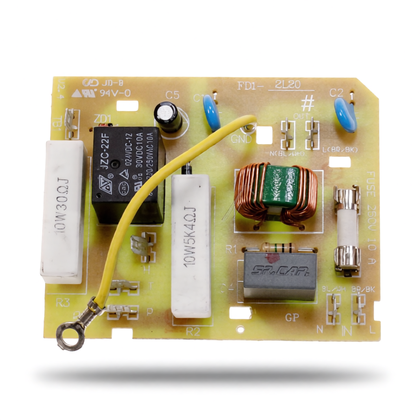

- tor zasilania – doprowadza napięcie sieciowe i wytwarza napięcia potrzebne elektronice;
- część logiczną – interpretuje przyciski, czujniki i stan blokad;
- wyjścia wykonawcze – przekaźniki lub elementy półprzewodnikowe sterujące odbiornikami;
- interfejs użytkownika – wyświetlacz, klawiaturę, panel dotykowy albo enkoder.
Jeżeli sterownik jest całkowicie martwy, serwisant sprawdza kolejno obecność zasilania na wejściu płytki, elementy ochronne oraz pracę przetwornicy niskonapięciowej. Gdy panel działa, lecz jeden odbiornik nie jest załączany, trzeba porównać stan wejść bezpieczeństwa, sygnał sterujący i styki odpowiedniego przekaźnika. Prawidłowa rezystancja cewki nie potwierdza, że przekaźnik przełącza pod obciążeniem, a działające napięcie pomocnicze nie wyklucza usterki mikrokontrolera.
Pomiary w pracującym urządzeniu oraz diagnostyka obwodu wysokiego napięcia są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. W mikrofalówce kondensator wysokiego napięcia może zachować niebezpieczny ładunek po odłączeniu przewodu zasilającego. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i procedury przeznaczonej dla konkretnego modelu.
Dlaczego mikrofalówka nie grzeje mimo sprawnego panelu?
Jeżeli czas jest odliczany, świeci lampa, obraca się talerz i pracuje wentylator, elektronika przynajmniej częściowo realizuje program. Nie oznacza to jednak, że moduł prawidłowo załącza obwód grzania. Możliwe są zarówno wypalone styki przekaźnika, jak i usterka poza płytką.
Przed zakupem sterownika należy uwzględnić zamki i przełączniki drzwi mikrofalówek Hisense, ponieważ ich sygnały są częścią obwodu bezpieczeństwa. Jeżeli blokady działają prawidłowo, dalsza kontrola może objąć przewody, zabezpieczenia oraz magnetron i transformator mikrofalówki Hisense. W klasycznych układach trzeba uwzględnić także kondensator i diodę wysokiego napięcia, natomiast modele inwerterowe wymagają diagnostyki właściwej dla zastosowanej przetwornicy.
Nie należy uruchamiać mikrofalówki ze zdjętą obudową, obchodzić blokad drzwi ani mostkować ich styków. Po naprawie układu drzwi, osłon lub toru mikrofalowego serwisant powinien skontrolować poprawność zabezpieczeń i szczelność mikrofalową odpowiednim miernikiem.
Dostęp do elektroniki i wymiana modułu
W mikrofalówkach wolnostojących panel sterowania znajduje się zwykle za prawą częścią frontu, a płytki zasilania i filtr sieciowy za obudową zewnętrzną. W urządzeniach do zabudowy dostęp może wymagać wysunięcia całej kuchenki z mebla i zdjęcia osłony serwisowej. Kolejność demontażu trzeba ustalić na podstawie instrukcji właściwego modelu — jedna procedura nie pasuje do wszystkich konstrukcji Hisense.
Po bezpiecznym przygotowaniu urządzenia technik powinien:
- zanotować położenie przewodów i wykonać czytelne zdjęcia wszystkich złączy;
- odłączać konektory za ich obudowy, bez ciągnięcia za przewody;
- zabezpieczyć elektronikę przed wyładowaniami elektrostatycznymi;
- porównać oznaczenia starej i nowej płytki przed montażem;
- sprawdzić zaczepy panelu, prowadzenie wiązek i odległość przewodów od gorących elementów;
- zamontować wszystkie ekrany i osłony przed próbą działania.
Naprawa płytki może być uzasadniona, gdy znaleziono jednoznacznie uszkodzony element zasilacza, pęknięty lut lub przekaźnik i można potwierdzić parametry zamiennika. Nie jest rozsądna wymiana przypadkowych kondensatorów „na próbę”. Jeżeli uszkodzony jest zaprogramowany mikrokontroler, zalany wyświetlacz albo wielowarstwowa płytka ma zwęglone podłoże, wymiana kompletnego zespołu może być jedyną powtarzalną naprawą.
Jak dobrać elektronikę do mikrofalówki Hisense?
Modułu nie dobiera się wyłącznie według zdjęcia, liczby złączy ani skróconej nazwy modelu. Płytki o podobnym wyglądzie mogą różnić się rozmieszczeniem funkcji, wersją oprogramowania, sterowaniem przekaźników, obsługą grilla lub typem panelu.
Do identyfikacji urządzenia przygotuj:
- pełny model mikrofalówki Hisense;
- Art. No. albo kod PS z tabliczki znamionowej;
- oznaczenie i rewizję wymontowanej płytki;
- zdjęcie tabliczki oraz obu stron modułu;
- informację, czy część jest panelem użytkownika, modułem głównym, płytką zasilającą czy filtrem.
Warto sprawdzić również, czy nowy moduł jest dostarczany jako gotowy do pracy, czy wymaga konfiguracji właściwej dla danego wariantu. Nie każdy sterownik wymaga programowania, ale identyczne złącza nie gwarantują zgodności oprogramowania. Najbezpieczniejszym następnym krokiem jest porównanie pełnego modelu oraz Art. No. lub kodu PS z katalogowym wykazem zastosowań części.
FAQ – elektronika do mikrofalówek Hisense
Czy ciemny wyświetlacz oznacza uszkodzony moduł?
Nie. W części modeli ekran może być wygaszony przez tryb oszczędzania energii. Jeżeli nie daje się wybudzić, należy sprawdzić gniazdo, zasilanie urządzenia, filtr sieciowy, bezpieczniki, zabezpieczenia termiczne i dopiero później zasilacz modułu.
Dlaczego panel działa, ale mikrofalówka nie rozpoczyna programu?
Sterownik może nie otrzymywać informacji o prawidłowo zamkniętych drzwiach. Przyczyną bywa zaczep, mechanizm zamka, mikroprzełącznik, przewód lub wejście modułu. Stan przełączników trzeba badać po odłączeniu od obwodu i porównać z dokumentacją modelu.
Czy brak grzania jest objawem uszkodzenia elektroniki?
Może nim być, na przykład przy uszkodzonym przekaźniku, ale podobny objaw powodują elementy toru wysokiego napięcia i układu blokad. Jeżeli talerz i wentylator działają, nie należy na tej podstawie zamawiać modułu bez dalszych pomiarów.
Czy można wymienić sam przekaźnik na płytce?
Tak, jeśli potwierdzono jego uszkodzenie i dostępny jest element o zgodnym napięciu cewki, obciążalności, układzie styków oraz rozmieszczeniu wyprowadzeń. Trzeba też sprawdzić układ sterujący cewką, ponieważ nowy przekaźnik nie usunie usterki jego zasilania lub sterowania.
Czy używany moduł o takim samym wyglądzie będzie pasował?
Nie ma takiej gwarancji. Znaczenie mają pełne oznaczenia urządzenia, numer części, rewizja płytki, wersja funkcjonalna mikrofalówki i oprogramowanie. Część należy potwierdzić według pełnego modelu oraz Art. No. lub kodu PS z tabliczki znamionowej.
Czy po wymianie modułu potrzebne jest programowanie?
Zależy to od konstrukcji i sposobu dostawy części. Niektóre moduły są przygotowane do konkretnego urządzenia, inne mogą wymagać konfiguracji. Informację trzeba potwierdzić dla numeru części i dokładnego wariantu mikrofalówki przed zakupem.
