Pralka WD-10390NDK
Części zamienne do pralki LG WD-10390NDK w wykonaniu WD-10390NDK.AOWQEPL pomagają usunąć problemy z odpompowaniem wody, poborem, blokadą drzwi, hałasem lub napędem bębna. Przed zakupem ustal źródło objawu i odczytaj z tabliczki pełny model oraz Product Code — podobna część może różnić się mocowaniem, parametrami albo złączem.
Jak rozpoznać przyczynę usterki pralki LG WD-10390NDK?
LG WD-10390NDK należy do pralek ładowanych od frontu z napędem Direct Drive. Silnik obraca bęben bez paska i koła pasowego, dlatego brak obrotów nie powinien automatycznie prowadzić do poszukiwania paska. W układzie napędowym znajdują się między innymi rotor, stojan, czujnik położenia wirnika oraz ich przewody.
Najpierw ustal, na którym etapie program się zatrzymuje. Innej diagnostyki wymaga pralka, która nie pobiera wody, innej urządzenie pozostawiające wodę w bębnie, a jeszcze innej maszyna obracająca bęben podczas prania, lecz przerywająca wirowanie.
| Objaw | Co sprawdzić najpierw | Co może wymagać dalszej kontroli |
| Woda pozostaje w bębnie, pojawia się OE | filtr pompy, wąż odpływowy, odpływ kanalizacyjny | wirnik i silnik pompy, przewody, sterowanie pompą |
| Pralka nie pobiera wody | zawór ścienny, wąż i sitko na dopływie | elektrozawór, blokada drzwi, układ kontroli poziomu wody |
| Bęben nie rozpoczyna obrotów | swoboda obrotu bębna, zablokowanie wsadem lub ciałem obcym | wiązka napędu, czujnik położenia, stojan, rotor, moduł |
| Pralka skacze lub przerywa wirowanie | rozłożenie wsadu, poziomowanie i stabilność podłogi | amortyzatory, sprężyny, łożyska, mocowanie przeciwwag |
| Drzwi nie blokują się | domknięcie drzwi, zaczep i obecność ciała obcego | blokada drzwi, przewody i sterowanie |
| Wyciek | dokładne miejsce pojawienia się pierwszych kropli | fartuch, węże, filtr pompy, dozownik, elektrozawór lub zbiornik |

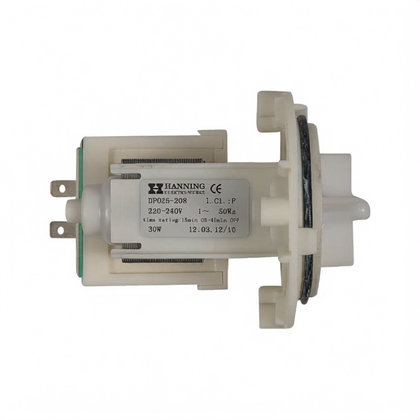

Pralka nie odpompowuje wody lub pokazuje błąd OE
Dźwięk pompy nie jest dowodem, że pompa rzeczywiście tłoczy wodę. Silnik może buczeć mimo zablokowanego wirnika albo pracować niestabilnie po rozgrzaniu. W tej rodzinie pralek potwierdzano przypadki, w których OE powodował niewielki przedmiot blokujący łopatki pompy. W innym przypadku podobne, okresowe objawy ustąpiły dopiero po wymianie zużytego silnika pompy.
Kolejność kontroli:
- Wyłącz pralkę, odłącz zasilanie i poczekaj, aż woda ostygnie.
- Otwórz dolną klapkę serwisową. Wodę spuszczaj stopniowo wężykiem awaryjnym, a dopiero potem odkręcaj filtr.
- Oczyść filtr i obejrzyj komorę pompy. Usuń monety, gumki, fragmenty tkanin oraz inne przedmioty ograniczające ruch wirnika.
- Sprawdź wąż odpływowy na całej długości. Nie może być zagięty ani wepchnięty zbyt głęboko do odpływu. W instrukcji tej rodziny urządzeń przewidziano wysokość zakończenia węża nieprzekraczającą 100 cm od podłogi.
- Sprawdź drożność syfonu lub rury kanalizacyjnej niezależnie od pralki.
Jeżeli droga odpływu jest drożna, a pompa tylko buczy, rusza po poruszeniu wirnikiem albo raz działa, a raz nie, podejrzenie pada na jej zużycie. Swobodny obrót wirnika na postoju nie potwierdza jednak sprawności pod obciążeniem. Kontrolę napięcia podczas pracy należy pozostawić osobie przygotowanej do bezpiecznych pomiarów przy zasilonym urządzeniu.
Dla WD-10390NDK dostęp do zespołu pompy można uzyskać przez dolną część urządzenia i dolny panel przedni po wcześniejszym opróżnieniu pralki. Przed przechyleniem lub położeniem pralki zakręć wodę, odłącz węże i zabezpiecz urządzenie przed przewróceniem. Po montażu wykonaj próbę odpompowania oraz sprawdź szczelność filtra, obejm i połączeń węży. Odpowiedni silnik lub kompletny zespół znajdziesz w kategorii pomp odpływowych do pralek LG.
Brak poboru wody: sitko, zawór czy sterowanie?
Jeżeli pralka nie napełnia się wodą, najpierw sprawdź przepływ z zaworu ściennego, ułożenie węża oraz sitko umieszczone przy króćcu elektrozaworu. Osad na sitku może ograniczać dopływ bez elektrycznej awarii zaworu. Gdy woda nie trafia tylko do jednej części dozownika, skontroluj również kanały i dysze nad szufladą — pozostały proszek nie przesądza o uszkodzeniu elektrozaworu.
Cewki odłączonego elektrozaworu można zbadać omomierzem. Pomiar wykonuje się między konektorami każdej cewki, po zdjęciu przewodów i odłączeniu pralki od sieci. Przerwa w obwodzie wskazuje na uszkodzone uzwojenie, natomiast podejrzanie mała rezystancja może oznaczać zwarcie. Nie należy przyjmować jednej wartości rezystancji dla wszystkich zaworów. Wynik trzeba porównać z danymi konkretnej części, a sama ciągłość uzwojenia nie potwierdza, że mechanizm zaworu otwiera się i zamyka pod ciśnieniem.
Woda napływająca do wyłączonej pralki wskazuje raczej na mechanicznie nieszczelny elektrozawór. Jeżeli natomiast zawór nie otrzymuje sterowania podczas programu, trzeba sprawdzić blokadę drzwi, wiązkę, układ kontroli poziomu wody i moduł, zamiast wymieniać zawór na próbę. Dostępne warianty znajdują się w kategorii elektrozaworów do pralek LG.
Bęben nie obraca się — diagnostyka napędu Direct Drive
W tym modelu brak obrotów może wynikać z przeciążenia bębna, ciała obcego pomiędzy bębnem i zbiornikiem, problemu z blokadą drzwi, przerwanej wiązki silnika, usterki czujnika położenia wirnika, stojana, rotora albo układu sterującego. Nie występuje tu klasyczny pasek napędowy.
Po odłączeniu zasilania obróć pusty bęben ręką. Punktowe ocieranie sugeruje ciało obce lub deformację współpracujących elementów. Głębokie dudnienie i wyczuwalny luz promieniowy mogą kierować diagnostykę w stronę łożyskowania. Równy opór magnetyczny jest natomiast naturalny dla konstrukcji Direct Drive i sam w sobie nie oznacza zatarcia.
Stojan można wstępnie sprawdzić przez porównanie rezystancji odpowiednich uzwojeń oraz kontrolę ich izolacji względem masy. Pomiary muszą być wykonywane na odłączonym złączu, zgodnie ze schematem właściwym dla wersji silnika. Wyraźna różnica między porównywalnymi uzwojeniami, przerwa albo przebicie do korpusu wymagają dalszej naprawy. Prawidłowa rezystancja na postoju nie wyklucza usterki ujawniającej się po nagrzaniu.
Czujnik położenia wirnika nie powinien być oceniany wyłącznie przypadkowym pomiarem rezystancji między pinami. Pełny test może wymagać właściwego zasilania czujnika i obserwacji zmian sygnałów podczas obracania rotora. Pinout zależy od wykonania, dlatego przed pomiarem trzeba zidentyfikować część i schemat. Elementy tego układu są dostępne w kategorii silników Direct Drive, stojanów i rotorów LG.
Pomiary pod napięciem oraz ingerencja w moduł sterujący są przeznaczone dla wykwalifikowanego technika. Wymagają zabezpieczenia przed porażeniem, odpowiednich przyrządów i znajomości dokumentacji konkretnego wykonania.
Głośne wirowanie, drgania i uderzanie zbiornika
Zanim zamówisz amortyzatory, postaw pustą pralkę na twardej, stabilnej powierzchni i sprawdź, czy wszystkie cztery stopki opierają się o podłoże. Obudowa nie powinna kołysać się po naciśnięciu przeciwległych narożników. Pojedynczy ciężki element, taki jak mata lub szlafrok, może spowodować niewyważenie i przerwanie wirowania mimo sprawnego zawieszenia.
Zużycie amortyzatorów podejrzewaj, gdy zbiornik wykonuje nadmierne ruchy, dobija do obudowy albo po dociśnięciu łatwo odbija kilka razy. Trzeba również obejrzeć trzpienie mocujące, sprężyny podtrzymujące i przeciwwagi. Luźna przeciwwaga może powodować uderzenia podobne do uszkodzonego amortyzatora.
Łożyska dają zwykle inny charakter dźwięku: narastające dudnienie podczas zwiększania obrotów, chropowaty odgłos przy ręcznym obracaniu bębna lub luz między bębnem a zbiornikiem. Hałas występujący tylko podczas odpompowywania kieruje podejrzenie raczej na pompę. Przy wymianie łożysk trzeba ocenić również wał, krzyżak i uszczelniacz — założenie nowego łożyska przy uszkodzonym uszczelnieniu może szybko doprowadzić do ponownego zalania bieżni.
Przydatne grupy części to amortyzatory, trzpienie i sprężyny oraz łożyska i simmeringi do pralek LG.
Drzwi nie blokują się lub pralka nie rozpoczyna programu
Pralka nie rozpocznie wirowania, dopóki układ nie potwierdzi zamknięcia drzwi. Sprawdź, czy język zaczepu trafia centralnie do blokady, drzwi nie opadły na zawiasie, a w otworze zamka nie utkwił fragment tkaniny. Nie ciągnij drzwi siłą bezpośrednio po zatrzymaniu programu — zwolnienie blokady może nastąpić z opóźnieniem.
Jeśli zaczep jest cały, a blokada nie rygluje albo działa dopiero po dociśnięciu drzwi, należy sprawdzić jej mocowanie, złącze i przewody. Przypalone konektory wymagają usunięcia przyczyny przegrzewania, a nie tylko ponownego nasunięcia. Blokady różnią się układem styków i nie wolno dobierać ich wyłącznie według kształtu obudowy. Zobacz blokady i zamki drzwi pralek LG.
Jak diagnozować wyciek?
Przed demontażem wytrzyj wnętrze i podłogę, a następnie obserwuj moment pojawienia się pierwszej wody:
- wyciek przy pobieraniu może pochodzić z przyłącza, elektrozaworu, dozownika albo węża dozownik–zbiornik;
- woda przy dolnej krawędzi drzwi może wynikać z przeciętego fartucha, zabrudzonego szkła lub tkaniny uwięzionej w uszczelce;
- wyciek wyłącznie podczas odpompowania kieruje uwagę na filtr, pompę, obejmy i węże odpływowe;
- ślady pod zbiornikiem podczas wirowania mogą wymagać sprawdzenia węży wewnętrznych, uszczelnienia grzałki lub zespołu łożyskowego.
Przed wymianą fartucha obejrzyj całe jego obrzeże po rozchyleniu fałd. Małe przebicie może być niewidoczne przy zamkniętych drzwiach. Dobierając nowy element, trzeba potwierdzić profil uszczelnienia, odpływy, mocowanie oraz pełny kod urządzenia. Odpowiednią grupę znajdziesz w kategorii fartuchów i uszczelek bębna LG.
Jak prawidłowo dobrać część do LG WD-10390NDK?
Podstawą doboru jest pełne oznaczenie z tabliczki znamionowej, a nie samo „WD-10390NDK”. W tej kategorii właściwym wykonaniem jest WD-10390NDK.AOWQEPL, jednak przed zakupem porównaj tę informację z własnym urządzeniem. Dla pralek LG należy podać:
- pełny model;
- pełny Product Code;
- numer części z wymontowanego elementu, jeżeli jest czytelny.
Tabliczki w pralkach ładowanych od frontu należy szukać po otwarciu drzwi, na panelu otaczającym otwór bębna. Może znajdować się także na obudowie urządzenia. Przepisuj myślniki, kropki, ukośniki i końcówki oznaczeń bez skracania.
Ten sam wygląd nie gwarantuje zgodności. Pompy mogą różnić się mocą i sposobem połączenia z korpusem filtra, elektrozawory liczbą dróg i ustawieniem króćców, amortyzatory siłą tłumienia oraz długością, a blokady układem styków. W częściach napędu istotne są również złącza, wersja czujnika i zgodność ze sterownikiem. Jeśli oznaczenie jest nieczytelne, wykonaj zdjęcie całej tabliczki oraz starej części z widocznym numerem.
FAQ — części do pralki LG WD-10390NDK
Czy błąd OE oznacza konieczność wymiany pompy?
Nie. OE informuje o problemie z odprowadzeniem wody, ale przyczyną może być zapchany filtr, ciało obce w wirniku, zagięty wąż, niedrożna kanalizacja, zużyta pompa albo problem z jej zasilaniem. Wymianę rozważ dopiero po sprawdzeniu całej drogi odpływu.
Czy LG WD-10390NDK ma pasek napędowy?
Nie. Ta rodzina pralek wykorzystuje napęd Direct Drive, w którym silnik obraca bęben bez paska i koła pasowego. Przy braku obrotów sprawdza się układ rotora, stojana, czujnika położenia oraz przewody i sterowanie.
Czy prawidłowa rezystancja cewki oznacza, że część jest sprawna?
Nie zawsze. Pomiar może wykazać przerwę lub zwarcie uzwojenia, ale nie potwierdza pracy mechanizmu pod obciążeniem, szczelności zaworu ani zachowania części po nagrzaniu. Wynik należy zestawić z objawem i dokumentacją danego elementu.
Czy przy głośnym wirowaniu trzeba wymienić łożyska?
Nie bez wcześniejszej kontroli. Podobne odgłosy mogą powodować niewyważony wsad, niestabilne stopki, amortyzatory, luźna przeciwwaga lub ciało obce. Łożyska podejrzewa się szczególnie przy narastającym dudnieniu, chropowatym obrocie i luzie bębna.
Czy wystarczy podać model WD-10390NDK?
Nie. Do potwierdzenia zgodności potrzebny jest pełny model i Product Code z tabliczki znamionowej, w tym końcówka wariantu, na przykład WD-10390NDK.AOWQEPL. Skrócony model może obejmować kilka wykonań wykorzystujących różne części.
