Silniki Inverter Direct Drive do pralki LG – Statory, rotory
Silniki Inverter Direct Drive do pralek LG obejmują statory, rotory, czujniki położenia oraz elementy mocujące napęd. Gdy bęben szarpie, nie rusza albo pralka zgłasza błąd LE, przed zakupem sprawdź opory mechaniczne, przewody i uzwojenia. Część dobieraj według pełnego modelu oraz Product Code z tabliczki znamionowej.
Jak działa silnik Inverter Direct Drive w pralce LG?
W napędzie Direct Drive rotor jest zamontowany bezpośrednio na osi bębna, a stator z uzwojeniami znajduje się na tylnej części zbiornika. Nie ma tu paska ani oddzielnego koła pasowego. Moduł mocy zasila kolejne fazy statora, a położenie i prędkość rotora są kontrolowane przez układ sprzężenia zwrotnego właściwy dla danej konstrukcji.
Kategoria obejmuje nie tylko kompletne elementy silnika, lecz także statory, rotory, czujniki Halla lub czujniki położenia, śruby rotora i elementy przyłączeniowe. Wymiana całego napędu nie zawsze jest konieczna — uszkodzony może być pojedynczy element albo jego wiązka.
Objawy usterki napędu Direct Drive
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Bęben wykonuje krótkie ruchy, szarpie lub tylko drga | czujnik położenia, przerwa w jednej fazie statora, złącze, wiązka albo moduł mocy | swobodę obrotu bębna, wtyczki, przewody i symetrię rezystancji uzwojeń |
| Pralka pierze, lecz nie rozpoczyna wirowania | niewypompowana woda, niewyważony wsad, opory łożysk, usterka napędu lub sterowania | czy woda została usunięta, czy bęben obraca się lekko i czy pojawia się kod błędu |
| Bęben rusza bez wsadu, ale zatrzymuje się pod obciążeniem | przeciążenie, opory mechaniczne, uszkodzony rotor, stator, czujnik lub połączenie elektryczne | test z pustym bębnem, ręczne obracanie oraz oględziny napędu i wiązki |
| Z tyłu zbiornika słychać tarcie lub metaliczne stuki | poluzowanie rotora, uszkodzenie magnesów, ocieranie elementów albo luz na osi bębna | stan rotora, ślady ocierania, luz bębna i stan łożyskowania |
| Pojawia się kod LE | silnik nie może uzyskać prawidłowych obrotów; powodem może być przeciążenie, blokada mechaniczna, napęd, czujnik, przewody lub sterownik | najpierw wsad i ciało obce, następnie mechanikę, połączenia i pomiary właściwe dla modelu |

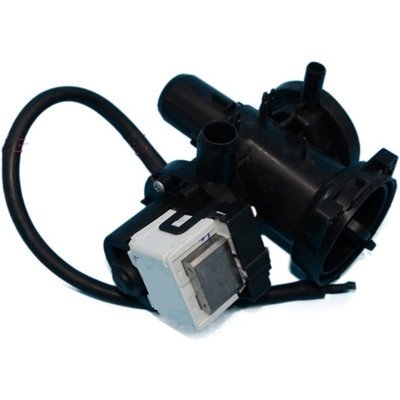

Sam brak wirowania nie potwierdza uszkodzenia statora ani rotora. Jeżeli w bębnie pozostaje woda, sterownik może nie pozwolić na rozpędzenie pralki. Wtedy przed napędem należy skontrolować filtr, wąż odpływowy i pompę odpływową pralki LG.
Jak odróżnić usterkę silnika od problemu mechanicznego?
Po odłączeniu pralki od zasilania opróżnij bęben i obróć go ręką. Powinien poruszać się płynnie, bez punktowego blokowania, silnego tarcia i wyraźnego luzu. Lekkie skokowe odczucie związane z magnesami silnika Direct Drive może być normalne, ale chrobotanie, ocieranie lub ciężki obrót wymagają kontroli mechaniki.
- Bęben obraca się ciężko lub zatrzymuje w konkretnym położeniu: sprawdź, czy między bębnem a zbiornikiem nie znajduje się ciało obce. Oceń również łożyska i krzyżak.
- Bęben ma wyczuwalny luz góra–dół lub głośno huczy przy ręcznym obrocie: bardziej prawdopodobne jest uszkodzenie łożyskowania pralki LG albo zespołu bębna niż samego statora.
- Bęben obraca się swobodnie, lecz podczas programu tylko drga: przejdź do kontroli rotora, statora, czujnika położenia i przewodów.
- Problem występuje wyłącznie z dużym lub pojedynczym ciężkim wsadem: zmniejsz i równomiernie rozłóż załadunek. Powtarzanie się objawu przy prawidłowym wsadzie wymaga dalszej diagnostyki.
Kod LE nie wskazuje automatycznie części do wymiany
W pralkach LG kod LE odnosi się do sytuacji, w której układ sterowania nie może prawidłowo uruchomić lub kontrolować obrotów silnika. Może pojawić się po przeciążeniu bębna albo jego mechanicznym zablokowaniu, ale także przy uszkodzeniu przewodów, czujnika położenia, uzwojeń, rotora lub modułu mocy.
Po jednorazowym błędzie wyjmij część wsadu, sprawdź bęben pod kątem ciał obcych i po kilkuminutowym odłączeniu zasilania uruchom próbę bez prania. Jeżeli błąd wraca, nie wymieniaj czujnika, statora ani modułu „na próbę”. Kolejność sprawdzania powinna obejmować mechanikę, złącza, wiązkę, rotor i stator, a dopiero później sterowanie elektroniczne.
Kontrola rotora i statora
Po zdjęciu tylnej osłony w pralkach ładowanych od frontu widoczny jest rotor przykręcony centralnie do osi bębna. Przed demontażem obejrzyj mocowanie, przewody i okolice silnika. Ślady rdzawego nalotu, wody albo detergentu mogą wskazywać na nieszczelność, którą trzeba usunąć przed zamontowaniem nowej części.
Po zdjęciu rotora sprawdź:
- czy magnesy nie są pęknięte, przemieszczone lub wykruszone;
- czy wewnątrz rotora nie ma śladów tarcia o stator;
- czy wielowypust i miejsce osadzenia na osi nie są wyrobione;
- czy rotor nie jest zdeformowany;
- czy śruba i powierzchnie mocujące nie noszą śladów poluzowania.
W statorze szukaj przebarwionych albo nadpalonych uzwojeń, pęknięć izolacji, uszkodzonych konektorów i przewodów przecierających się o zbiornik. Brak widocznego nadpalenia nie dowodzi jednak sprawności elektrycznej.
Jak zmierzyć uzwojenia statora?
Pomiar wykonuje się przy pralce odłączonej od sieci i wypiętym złączu statora. Ustaw multimetr na niski zakres rezystancji, zewrzyj sondy i uwzględnij opór przewodów pomiarowych. Następnie zmierz rezystancję między każdą parą trzech zacisków fazowych: U–V, V–W oraz W–U, zgodnie z oznaczeniami właściwymi dla danego silnika.
Najważniejsze jest porównanie wyników:
- trzy zbliżone wartości wskazują, że fazy mają zachowaną ciągłość i są elektrycznie symetryczne;
- brak wskazania w jednej parze oznacza przerwę w uzwojeniu, połączeniu lub badanym odcinku wiązki;
- wyraźnie niższy albo wyższy wynik jednej pary wymaga sprawdzenia statora i połączeń;
- poprawna rezystancja nie wyklucza zwarcia ujawniającego się po rozgrzaniu ani uszkodzenia izolacji pod napięciem roboczym.
W dokumentacji wybranych starszych rodzin LG spotyka się zakres około 8–11 Ω dla każdej pary faz. Nie jest to wartość uniwersalna dla wszystkich statorów LG. Wynik należy porównać ze schematem lub instrukcją serwisową pełnego modelu i Product Code.
Zwykły multimetr pozwala wykryć twarde zwarcie uzwojenia do metalowego rdzenia lub masy, lecz nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem. Badanie izolacji oraz pomiary pracującego falownika są przeznaczone dla wykwalifikowanego technika.
Sprawdzanie czujnika Halla i przewodów
W konstrukcjach wyposażonych w oddzielny czujnik Halla element jest zwykle zamocowany przy statorze i przekazuje sterownikowi informację o położeniu rotora. Jego usterka może powodować szarpanie, krótkie próby startu, nieprawidłowe wskazanie obrotów albo błąd LE.
Najpierw sprawdź wtyczkę i całą wiązkę między silnikiem a modułem. Przewód może mieć ciągłość w spoczynku, a tracić ją podczas poruszania zbiornika, dlatego podczas pomiaru warto delikatnie zginać wiązkę i obserwować wskazanie miernika. Oceń też, czy styki nie są cofnięte, zaśniedziałe lub nadpalone.
W jednej z dokumentacji serwisowych dla określonej rodziny pralek LG podano 5–15 kΩ między zaciskiem wspólnym a każdym z dwóch torów czujnika. Tego zakresu ani układu pinów nie wolno przenosić na inny czujnik bez potwierdzenia schematu. Statyczny pomiar rezystancji jest testem wstępnym — nie zawsze wykryje usterkę pojawiającą się podczas obrotu, pod wpływem temperatury lub drgań.
Nie każdy wariant statora korzysta z takiego samego, oddzielnie wymiennego czujnika. Przed demontażem ustal na podstawie katalogu części konkretnego urządzenia, czy czujnik występuje osobno, jest elementem zespołu statora czy zastosowano inną konstrukcję kontroli obrotów.
Kiedy podejrzewać moduł sterujący?
Moduł mocy steruje prądem faz statora, dlatego jego usterka może dawać podobne objawy jak uszkodzony silnik. Podejrzenie elektroniki jest uzasadnione dopiero po sprawdzeniu, że:
- bęben nie jest mechanicznie zablokowany;
- rotor i jego magnesy są nieuszkodzone;
- rezystancje faz statora są zgodne i właściwe dla modelu;
- wiązka ma ciągłość również podczas poruszania;
- czujnik położenia został sprawdzony metodą odpowiednią dla danego wykonania.
Oględziny modułu sterującego pralki LG mogą ujawnić nadpalone złącza lub uszkodzenia elementów mocy, ale brak śladów na płytce nie oznacza, że falownik działa poprawnie. Diagnostyka napięć i przebiegów podczas pracy wymaga kwalifikacji, bezpiecznego stanowiska oraz dokumentacji konkretnego modelu.
Opisane pomiary pod napięciem, badanie falownika i naprawa modułu wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i wymiana elementów Direct Drive
W wielu pralkach LG ładowanych od frontu dostęp do napędu uzyskuje się po zdjęciu tylnej osłony. Konstrukcja mocowań może jednak różnić się między seriami, dlatego przed rozpoczęciem pracy należy sprawdzić dokumentację modelu.
Typowa kolejność prac wygląda następująco:
- Odłącz pralkę od sieci, zamknij dopływ wody i ustaw urządzenie tak, aby mieć bezpieczny dostęp do tylnej ściany.
- Zdejmij tylną osłonę i wykonaj zdjęcia ułożenia przewodów oraz złączy.
- Przytrzymaj rotor zgodnie z procedurą serwisową i odkręć śrubę centralną. Rotor jest ciężki, a silne magnesy powodują nagłe przyciąganie — zdejmuj go oburącz, prostopadle do osi.
- Po zdjęciu rotora podeprzyj stator przed odkręceniem mocowań. Nie pozwól, aby zawisł na przewodach.
- Odepnij złącze uzwojeń i, jeżeli występuje, złącze czujnika położenia. Nie ciągnij za przewody.
- Wymień właściwy element, prowadząc wiązkę przez fabryczne uchwyty i z dala od rotora oraz ruchów zbiornika.
- Zamontuj stator i rotor zgodnie z kolejnością, momentem dokręcania oraz sposobem zabezpieczenia śruby podanym dla konkretnego modelu.
Czujnik mocowany zatrzaskami należy zdejmować bez wyginania uchwytów statora. Wyłamanie zaczepu może uniemożliwić stabilne zamocowanie nowego czujnika i wymusić wymianę całego statora. Podczas montażu rotora uważaj również na przycięcie palców oraz przewodów przez silne magnesy.
Po złożeniu obróć bęben ręcznie i sprawdź, czy nic nie ociera. Pierwszą próbę wykonaj z pustym bębnem, obserwując ruch w obu kierunkach, hałas i ewentualny kod błędu. Następnie można przeprowadzić krótki test z niewielkim, równomiernym wsadem. Nie uruchamiaj pralki ze zdjętą osłoną, jeśli wymagałoby to kontaktu z odsłoniętymi obwodami lub wirującym rotorem.
Jak dobrać stator, rotor lub czujnik do pralki LG?
Nie dobieraj części wyłącznie po zdjęciu, średnicy statora, kształcie wtyczki ani skróconej nazwie modelu. Podobne wizualnie silniki mogą różnić się uzwojeniem, rotorem, czujnikiem, mocowaniem, wiązką lub współpracującym modułem.
Do sprawdzenia zgodności potrzebne są:
- pełny model pralki LG;
- Product Code z tabliczki znamionowej;
- numer odczytany ze starego statora, rotora lub czujnika, jeśli jest czytelny;
- informacja, czy poszukiwany jest kompletny zespół, sam stator, rotor, czujnik czy śruba;
- porównanie katalogowe, uwzględniające ewentualne numery zastępcze części.
Tabliczka znamionowa może znajdować się przy otworze drzwi, na obudowie albo z tyłu urządzenia. Oznaczenia takie jak 6501KW2001A i 6501KW2001B nie powinny być uznawane za zamienne tylko dlatego, że wyglądają podobnie. Jeżeli zgodność nie jest jednoznaczna, prześlij zdjęcie całej tabliczki znamionowej oraz oznaczenia wymontowanego elementu do weryfikacji.
FAQ – silniki Direct Drive do pralek LG
Czy błąd LE oznacza uszkodzony czujnik Halla?
Nie. Czujnik może być jedną z przyczyn, ale kod LE może również wynikać z przeciążenia, ciała obcego, oporów łożysk, uszkodzenia rotora lub statora, przerwy w wiązce albo awarii modułu mocy.
Czy stator jest sprawny, jeśli wszystkie uzwojenia mają ciągłość?
Nie zawsze. Zbliżone rezystancje faz wykluczają część usterek, lecz nie potwierdzają stanu izolacji ani zachowania uzwojeń po nagrzaniu i pod obciążeniem. Wyniki trzeba porównać z dokumentacją konkretnego silnika.
Czy silnik Direct Drive w pralce LG ma szczotki węglowe?
Typowy napęd Inverter Direct Drive jest bezszczotkowy. Jeżeli dana pralka rzeczywiście wykorzystuje taki silnik, brak obrotów nie może być naprawiony przez wymianę szczotek ani paska napędowego.
Czy można wymienić sam czujnik obrotów zamiast statora?
W części konstrukcji tak, jeżeli czujnik jest oddzielnym elementem zatrzaskiwanym na statorze. W innych wykonaniach sposób pomiaru i zakres dostępnych części są odmienne, dlatego trzeba sprawdzić katalog według modelu i Product Code.
Dlaczego pralka obraca pusty bęben, ale nie radzi sobie z praniem?
Pod obciążeniem ujawniają się opory łożysk, uszkodzenie wirnika, słabe połączenie fazy, problem z czujnikiem albo sterowaniem. Najpierw wyklucz przeładowanie i niewyważony wsad, a następnie sprawdź mechanikę, rotor, stator oraz wiązkę.
Czy rotor i stator można dobrać po numerze modelu pralki?
Pełny model jest potrzebny, ale może nie określać wariantu technicznego. Dla pralek LG należy podać również Product Code z tabliczki znamionowej i potwierdzić numer katalogowy części.
