Napędy kuchni mikrofalowych
Silniczki i sprzęgiełka napędu talerza są potrzebne, gdy talerz mikrofalówki nie obraca się, zacina, przeskakuje lub hałasuje. Przed zakupem sprawdź jednak ustawienia urządzenia, osadzenie talerza, rolki i stan zabieraka. Silnik dobiera się według zgodności katalogowej, napięcia, prędkości, mocowania i kształtu osi, a sprzęgiełko także według wymiarów oraz gniazda talerza.
Dlaczego talerz w mikrofalówce się nie obraca?
Brak obrotów nie oznacza automatycznie uszkodzenia silniczka. Napęd tworzą współpracujące elementy: silnik z przekładnią, jego oś, sprzęgiełko nazywane również łącznikiem lub zabierakiem, pierścień z rolkami oraz odpowiednio osadzony talerz. W niektórych modelach obracanie można także wyłączyć z panelu sterowania.
Diagnostykę warto prowadzić od części dostępnych wewnątrz komory, zanim zostanie otwarta obudowa urządzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Talerz nie obraca się, ale mikrofalówka grzeje | Wyłączona funkcja obrotu, złe osadzenie talerza, brudne rolki, pęknięte sprzęgiełko, uszkodzony silnik lub jego obwód | Ustawienia, położenie talerza i pierścienia, czystość toru rolek, stan zabieraka | Widoczne uszkodzenie mechaniczne wskazuje część do wymiany. Brak uszkodzeń nie potwierdza jeszcze sprawności silnika |
| Talerz rusza, zatrzymuje się lub przeskakuje | Zabrudzone albo uszkodzone rolki, przeciążenie, zużyte gniazdo sprzęgiełka, słaby moment silnika lub problem przekładni | Wyczyść tor, sprawdź wszystkie rolki i powierzchnie zazębienia, wykonaj próbę z typowym lekkim naczyniem | Poprawa po czyszczeniu wskazuje opór mechaniczny. Praca bez obciążenia, ale zatrzymywanie z talerzem może oznaczać zużycie sprzęgła lub napędu |
| Słychać terkotanie, stukanie lub zgrzyt | Sprzęgiełko przeskakuje na osi, talerz jest źle ułożony, rolka jest pęknięta albo przekładnia silnika jest zużyta | Obejrzyj gniazdo w spodzie talerza, ramiona zabieraka i pierścień | Regularne przeskakiwanie przy nieobracającym się talerzu częściej wskazuje mechaniczne rozłączenie napędu niż przerwę w uzwojeniu |
| Talerz obraca się nierówno | Zanieczyszczenie toru, zdeformowany pierścień, uszkodzona rolka, źle dopasowany talerz lub sprzęgiełko | Postaw urządzenie stabilnie, oczyść dno komory i sprawdź osadzenie zestawu | Niewielka zmiana kierunku po ponownym uruchomieniu może być normalna; chybotanie i ocieranie wymagają kontroli elementów podpierających |
| Nie działają również wentylator, światło lub grzanie | Problem nie musi dotyczyć samego napędu talerza | Potrzebna jest diagnostyka obwodu zasilania, sterowania i zabezpieczeń właściwa dla modelu | Wymiana silnika na próbę prawdopodobnie nie usunie usterki obejmującej kilka funkcji |
Kontrola bez otwierania obudowy
- Sprawdź instrukcję i panel sterowania. Niektóre mikrofalówki mają funkcję wyłączenia talerza, używaną między innymi przy dużych naczyniach. Sam nieruchomy talerz nie jest wtedy usterką.
- Odłącz urządzenie od zasilania. Wyjmij szklany talerz i pierścień z rolkami.
- Oczyść dno komory i tor rolek. Zaschnięte resztki mogą blokować kółko lub unosić pierścień, powodując stukanie i nierówny obrót.
- Sprawdź pierścień. Każda rolka powinna być obecna, obracać się swobodnie i pozostawać stabilnie zamocowana. Pękniętego pierścienia nie należy zastępować przypadkową podporą.
- Obejrzyj sprzęgiełko. Szukaj pęknięć, wytartych krawędzi, odkształcenia oraz wyrobionego otworu współpracującego z osią silnika.
- Sprawdź spód talerza. Uszkodzone gniazdo w szkle może powodować przeskakiwanie nawet po założeniu nowego sprzęgiełka. W takim przypadku potrzebny będzie odpowiedni talerz szklany do mikrofali.
Po złożeniu mechanizmu można wykonać krótką próbę z naczyniem przeznaczonym do mikrofalówki, zawierającym wodę. Nie uruchamiaj pustej kuchenki. Obserwuj ruch przez zamknięte drzwi i nie zatrzymuj talerza ręką.
Jak odróżnić uszkodzone sprzęgiełko od silnika?
Pęknięte sprzęgiełko zwykle można rozpoznać wzrokowo. Charakterystyczne są rozwarte pęknięcie przy otworze osi, zaokrąglone powierzchnie przenoszące moment albo wyłamane ramię. Talerz może wówczas stać, chociaż spod jego środka słychać pracę napędu.
Brak widocznych uszkodzeń nie wyklucza jednak zużycia. Sprzęgiełko może trzymać się osi bez obciążenia, a po ustawieniu talerza ślizgać się w jego gnieździe. Należy porównać jednocześnie jego dolne połączenie z osią oraz górne dopasowanie do talerza.
Silnik jest bardziej prawdopodobnym podejrzanym, gdy kompletny i czysty mechanizm nie rusza, z okolicy napędu dochodzi buczenie albo talerz zatrzymuje się mimo prawidłowego zazębienia. Podobny rezultat może jednak dać przerwany przewód, luźny konektor, uszkodzony styk lub brak sterowania silnikiem.
Pomiar silniczka napędu talerza
Pomiar rezystancji wykonuje się na silniku odłączonym od instalacji urządzenia. Po zdjęciu przewodów miernik należy przyłożyć do dwóch zacisków uzwojenia.
- Wskazanie przerwy, takie jak OL lub rezystancja poza zakresem miernika, oznacza brak ciągłości uzwojenia i uzasadnia wymianę silnika.
- Skończona rezystancja potwierdza jedynie, że uzwojenie nie jest całkowicie przerwane. Nie sprawdza przekładni, momentu pod obciążeniem ani zachowania po nagrzaniu.
- Nie istnieje jedna prawidłowa wartość rezystancji dla całej kategorii. Silniki różnią się napięciem zasilania, budową i uzwojeniem, dlatego wynik liczbowy trzeba porównać z dokumentacją danego modelu lub identyczną sprawną częścią.
- Bardzo niski albo nietypowy wynik należy najpierw zweryfikować po całkowitym odłączeniu konektorów. Pomiar wykonany przez pozostałą instalację mikrofalówki może być mylący.
Sprawdzenie napięcia zasilającego silnik podczas pracy pozwala rozróżnić awarię napędu od problemu przewodów lub sterowania, ale wymaga pracy przy włączonym urządzeniu. Napięcie silnika zależy od konstrukcji — nie każdy napęd jest zasilany bezpośrednio napięciem sieciowym.
Pomiary pod napięciem i prace po otwarciu obudowy mikrofalówki są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wewnątrz znajduje się obwód wysokiego napięcia, a niebezpieczny ładunek może pozostać w kondensatorze także po wyjęciu wtyczki. Czynności wymagają właściwej procedury serwisowej dla modelu, kwalifikacji i odpowiednich przyrządów.
Jeżeli do silnika dochodzi prawidłowe napięcie przewidziane dla jego oznaczenia, a oś nie obraca się z poprawnie złożonym mechanizmem, wskazuje to na usterkę silnika lub przekładni. Brak napięcia kieruje diagnostykę w stronę wiązki, złączy, układu drzwi i modułu sterującego mikrofalówki. Nie jest to jednak powód, aby kupować moduł bez sprawdzenia obwodu.
Dostęp i wymiana sprzęgiełka
W wielu konstrukcjach sprzęgiełko jest dostępne od strony komory. Po odłączeniu mikrofalówki wystarczy wyjąć talerz oraz pierścień, a następnie zdjąć zabierak z osi. Element należy wyciągać w osi jego mocowania, bez silnego wyginania, ponieważ część może być już krucha.
Przed montażem nowego łącznika oczyść jego gniazdo i sprawdź, czy oś silnika nie jest skrzywiona. Sprzęgiełko powinno osiąść na właściwej wysokości, zazębiać się z talerzem i nie ocierać o dno komory. Zbyt wysoki lub zbyt niski zamiennik może wyglądać podobnie, lecz nie przenosić napędu prawidłowo.
Jak wygląda wymiana silnika talerza?
Silnik znajduje się zwykle pod dnem komory, bezpośrednio pod sprzęgiełkiem. Droga dostępu nie jest jednak jednakowa. Kuchenki wolnostojące mogą mieć dolną osłonę serwisową, natomiast urządzenia do zabudowy mogą wymagać wyjęcia z mebla i demontażu elementów obudowy. W części konstrukcji dostęp wiąże się z otwarciem obszaru zawierającego układ wysokiego napięcia.
Serwisant powinien:
- odłączyć urządzenie i zastosować procedurę zabezpieczenia właściwą dla mikrofalówek;
- uzyskać dostęp zgodnie z instrukcją serwisową konkretnego modelu;
- udokumentować położenie przewodów przed zdjęciem konektorów;
- wymontować silnik bez odkształcania dna komory i osi sprzęgiełka;
- porównać starą oraz nową część przed montażem;
- odtworzyć wszystkie osłony, połączenia ochronne i mocowania;
- po złożeniu sprawdzić płynność obrotów, hałas oraz pracę z normalnym obciążeniem.
Nie należy uruchamiać mikrofalówki ze zdjętą obudową ani omijać wyłączników drzwiowych w celu obserwacji napędu.

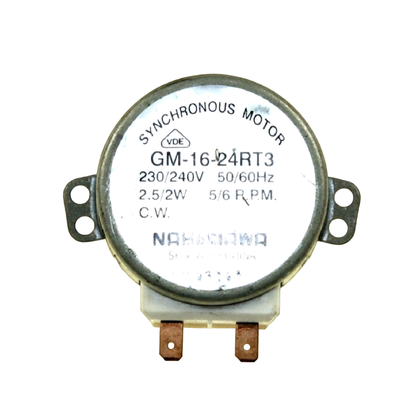

Jak dobrać silniczek talerza mikrofalówki?
Podobny wygląd obudowy i takie samo złącze nie potwierdzają zgodności. Przed zakupem silnika porównaj:
- numer części oraz pełne oznaczenie ze starego silnika;
- napięcie i częstotliwość zasilania;
- moc oraz prędkość obrotową;
- określony przez producenta kierunek albo charakter obrotów;
- kształt, średnicę i długość osi;
- rozstaw oraz układ mocowań;
- położenie konektorów i wysokość całego zespołu;
- zgodność katalogową z dokładnym wariantem mikrofalówki.
Nie zastępuj silnika o jednej prędkości modelem o większej liczbie obrotów tylko dlatego, że pasuje mechanicznie. Inna prędkość, napięcie lub długość osi może pogorszyć pracę mechanizmu albo uniemożliwić prawidłowe osadzenie talerza.

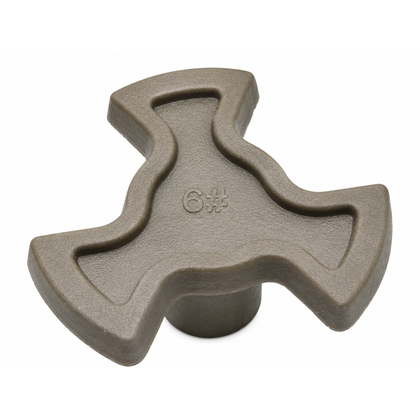

Jak dobrać sprzęgiełko lub zabierak?
Przy łączniku napędu istotne są obie współpracujące strony. Trzeba porównać:
- kształt otworu na oś silnika, na przykład profil spłaszczony;
- liczbę, długość i układ ramion;
- wysokość całkowitą oraz głębokość osadzenia;
- średnicę powierzchni podpierającej;
- kształt gniazda w spodzie szklanego talerza;
- numer katalogowy i zastosowanie w danym wariancie urządzenia.
Jeżeli stary element rozpadł się, zachowaj wszystkie fragmenty do wykonania pomiarów. Zdjęcie samej górnej części nie pokazuje profilu otworu ani wysokości, dlatego do doboru warto przygotować fotografie z kilku stron oraz linijkę lub suwmiarkę.
Oznaczenie mikrofalówki potrzebne do doboru
Najpewniejszą podstawą jest tabliczka znamionowa, a nie skrócona nazwa z panelu. Zależnie od producenta potrzebne są między innymi:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny numer PNC/Prod.No.;
- Bosch i Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Ostatnim krokiem przed zamówieniem powinno być porównanie zgodności katalogowej, oznaczeń starej części i cech mechanicznych. Pozostałe podzespoły urządzenia można znaleźć w kategorii części do kuchenek mikrofalowych i mikrofalówek.
FAQ — silniki i sprzęgiełka napędu talerza
Czy można używać mikrofalówki, gdy talerz się nie obraca?
Najpierw sprawdź instrukcję. Niektóre modele pozwalają celowo wyłączyć obrót w określonych programach, ale w pozostałych nieruchomy talerz może prowadzić do bardziej nierównomiernego ogrzewania. Nie zakładaj, że urządzenie jest sprawne, jeżeli funkcja wyłączenia nie została aktywowana.
Czy sprawny silniczek powinien mieć konkretną rezystancję?
Nie ma jednej wartości właściwej dla wszystkich silników. Przerwa w uzwojeniu jest wyraźnym wynikiem negatywnym, natomiast sama ciągłość nie potwierdza sprawnej przekładni i odpowiedniego momentu. Wartość należy odnosić do oznaczenia części i dokumentacji modelu.
Dlaczego nowy silnik nie obraca talerza?
Przyczyną może być brak lub niewłaściwe sprzęgiełko, wyrobione gniazdo talerza, zablokowany pierścień, błędnie dobrane napięcie silnika, brak zasilania albo usterka sterowania. Najpierw sprawdź kompletną drogę przeniesienia napędu, zamiast wymieniać kolejny silnik.
Czy talerz może obracać się raz w prawo, a raz w lewo?
W wielu konstrukcjach jest to normalne zachowanie silnika synchronicznego i nie świadczy o awarii. Znaczenie ma płynna praca bez zacinania, ocierania i nietypowego hałasu. Wymagany kierunek trzeba jednak sprawdzić, jeżeli został określony dla danej części.
Czy można założyć silnik o innej prędkości obrotowej?
Tylko wtedy, gdy taki zamiennik został potwierdzony katalogowo dla konkretnego urządzenia. Zgodne mocowanie i wtyczka nie wystarczą — trzeba zachować właściwe napięcie, prędkość, wymiary osi i pozostałe parametry.
Kiedy razem ze sprzęgiełkiem trzeba wymienić talerz?
Talerz wymaga wymiany, jeśli jego dolne gniazdo jest pęknięte, wyszczerbione lub tak wytarte, że nowy zabierak nie może przenosić napędu. Nie ma potrzeby wymieniać nieuszkodzonego talerza profilaktycznie.
