Wyłączniki i mikroprzełączniki drzwi mikrofali
Mikroprzełączniki drzwi informują układ sterowania, czy mikrofalówka jest prawidłowo zamknięta, i współtworzą jej system zabezpieczeń. Ich usterka może uniemożliwić start lub powodować przepalanie bezpiecznika podczas otwierania drzwi. Część dobieraj według pełnego oznaczenia urządzenia, funkcji styków, parametrów, aktywatora i mocowania — sam wygląd przełącznika nie potwierdza zgodności.
Jak działa system wyłączników drzwi mikrofalówki?
W wielu kuchenkach mikrofalowych zaczepy drzwi naciskają kilka mikroprzełączników umieszczonych we wsporniku zamka. Poszczególne elementy mogą pełnić funkcję wyłącznika głównego, dodatkowej blokady oraz przełącznika monitorującego. Ich liczba, położenie i sposób połączenia zależą od konstrukcji urządzenia.
Wyłączniki robocze przekazują informację o zamknięciu drzwi i umożliwiają uruchomienie obwodu grzania. Przełącznik monitorujący stanowi dodatkowe zabezpieczenie na wypadek, gdyby styki głównej blokady nie rozłączyły się prawidłowo. Dlatego dwa podobnie wyglądające mikroprzełączniki mogą mieć inną konfigurację styków i nie wolno zamieniać ich miejscami bez sprawdzenia schematu konkretnego modelu.
Objawy uszkodzenia mikroprzełącznika lub mechanizmu zamka
| Objaw | Co może być przyczyną | Co pomaga rozróżnić usterkę |
| Wyświetlacz działa, ale po naciśnięciu Start urządzenie nie rusza | Mikroprzełącznik, niedomknięte drzwi, pęknięty zaczep, przesunięty wspornik, przewód lub układ sterowania | Sprawdź, czy wszystkie zaczepy wchodzą swobodnie w otwory zamka i czy kolejne przełączniki zmieniają stan podczas zamykania |
| Mikrofala rusza, lecz nie grzeje | Blokada drzwi, przekaźnik, połączenia albo obwód wysokiego napięcia | Jeżeli nie uruchamiają się również wentylator lub talerz, warto najpierw sprawdzić tor blokad; sama praca talerza nie potwierdza sprawności przełączników |
| Bezpiecznik przepala się przy otwieraniu lub zamykaniu drzwi | Niewłaściwa kolejność działania blokad, sklejony styk, uszkodzony przełącznik monitorujący, luźny mechanizm zamka | Istotny jest moment wystąpienia zwarcia oraz kontrola wszystkich przełączników jako współpracującego układu, a nie tylko wymiana bezpiecznika |
| Oświetlenie, wentylator lub talerz zachowują się nietypowo po otwarciu drzwi | Błędny sygnał z blokady, pomylone przewody, uszkodzenie przekaźnika lub modułu | Prawidłowa ciągłość pojedynczego przełącznika nie wyklucza złej kolejności zadziałania ani usterki sterowania |
| Drzwi trudno zamknąć albo otworzyć | Pęknięty zaczep, sprężyna, dźwignia przycisku, zamek lub zawias | Najpierw wykonaj oględziny części mechanicznych. Sprawny elektrycznie przełącznik nie naprawi niedziałającego mechanizmu |
Jeżeli kuchenka podejmuje pracę przy otwartych drzwiach albo zachowuje się tak, jakby mogła uruchomić grzanie bez prawidłowego zamknięcia, należy natychmiast odłączyć ją od zasilania i nie używać do czasu naprawy oraz kontroli bezpieczeństwa.
Co sprawdzić przed zakupem wyłącznika?
Zacznij od elementów, które uruchamiają mikroprzełączniki:
- obejrzyj oba zaczepy drzwi i sprawdź, czy nie są pęknięte, starte lub zablokowane zabrudzeniem;

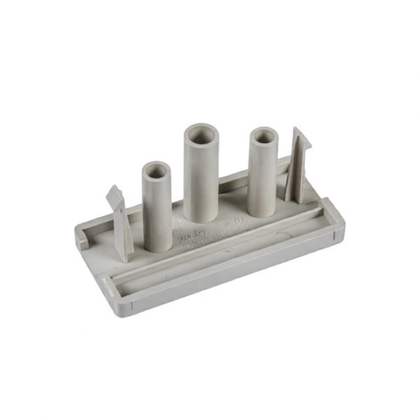

- skontroluj luzy drzwi, zawiasy, przycisk otwierania oraz sprężyny mechanizmu;
- sprawdź wspornik mikroprzełączników — pęknięte zatrzaski lub przesunięcie uchwytu mogą powodować zbyt późne albo niepełne przełączanie;
- poszukaj nadtopionych konektorów, przebarwień obudowy przełącznika i poluzowanych wsuwek;
- podczas powolnego zamykania obserwuj, czy aktywatory wszystkich wyłączników są wciskane i zwalniane bez zacięć.
Uszkodzenia mechaniczne można znaleźć w kategoriach zamków do mikrofalówek oraz zaczepów drzwi. Wymiana samego mikroprzełącznika nie pomoże, jeżeli zaczep nie osiąga jego właściwego punktu zadziałania.
Jak sprawdzić mikroprzełącznik miernikiem?
Pomiar ciągłości wykonuje się przy urządzeniu odłączonym od sieci i po odpięciu przewodów od badanego wyłącznika. Pomiar elementu pozostawionego w obwodzie może przebiegać przez inne podzespoły i dać mylący wynik.
- Udokumentuj położenie przełączników i przewodów zdjęciami. Oznaczenia kolorów nie są uniwersalne.
- Zidentyfikuj zaciski na obudowie: COM oznacza styk wspólny, NO — normalnie otwarty, a NC — normalnie zamknięty.
- Ustaw multimetr na test ciągłości lub niski zakres rezystancji.
- W przełączniku trzystykowym sprawdź osobno pary COM–NO i COM–NC, najpierw przy zwolnionym, a następnie wciśniętym aktywatorze.
- Typowy przełącznik SPDT powinien zmienić stan: przy zwolnionym przycisku jedna para przewodzi, a druga ma przerwę; po naciśnięciu wyniki zamieniają się miejscami.
Brak zmiany stanu, niestabilny odczyt przy nieruchomym aktywatorze albo wyraźnie podwyższona rezystancja zamkniętego styku wskazują na uszkodzenie. Wynik należy jednak ocenić razem z funkcją wyłącznika. W wielu układach styk roboczy przewodzi po zamknięciu drzwi, natomiast styk monitorujący działa odwrotnie. Właściwe pary zacisków oraz oczekiwany stan dla drzwi otwartych i zamkniętych trzeba potwierdzić w schemacie serwisowym urządzenia.
Czego nie potwierdza prosty test ciągłości?
Prawidłowe przełączenie wyjętego elementu nie dowodzi jeszcze, że cały system działa bezpiecznie. Test nie ujawnia między innymi:
- zbyt późnego zadziałania wskutek luzu drzwi lub przesunięcia uchwytu;
- utraty kontaktu występującej tylko przy wibracjach albo pod obciążeniem;
- błędnej kolejności działania wyłącznika głównego i monitorującego;
- pomylenia przewodów lub zamiany przełączników miejscami;
- usterki przekaźnika lub modułu sterującego.
Jeśli bezpiecznik został przepalony podczas ruchu drzwi, nie ograniczaj naprawy do założenia nowego elementu z kategorii bezpieczników do mikrofalówki. Trzeba najpierw znaleźć przyczynę zadziałania zabezpieczenia i skontrolować kompletny układ blokad.
Dostęp i wymiana mikroprzełącznika drzwi
Mikroprzełączniki są zwykle osadzone we wsporniku znajdującym się za przednią częścią obudowy, w pobliżu otworów, do których wchodzą zaczepy drzwi. W kuchenkach wolnostojących dostęp może wymagać zdjęcia obudowy i panelu sterowania. W modelach do zabudowy, urządzeniach zintegrowanych z piekarnikiem oraz konstrukcjach podszafkowych kolejność demontażu jest inna i powinna wynikać z dokumentacji serwisowej danego modelu.
Przed wyjęciem części należy sfotografować położenie każdego przełącznika, kierunek aktywatora oraz podłączenie konektorów. Wsuwki zdejmuje się, chwytając za złącze, a nie ciągnąc za przewód. Po zwolnieniu mocowania sprawdź również uchwyt: popękany lub odkształcony wspornik może szybko doprowadzić do ponownej awarii nowego elementu.
Podczas montażu mikroprzełącznik musi znaleźć się w tej samej pozycji i realizować tę samą funkcję styków. Nie należy mostkować blokad, zamieniać zacisków NO z NC, doginać mechanizmu bez procedury producenta ani uruchamiać kuchenki ze zdjętą obudową.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Wewnątrz mikrofalówki znajduje się obwód wysokiego napięcia, którego kondensator może zachować niebezpieczny ładunek po odłączeniu zasilania. Prace wewnątrz urządzenia, pomiary pod napięciem i rozładowanie kondensatora nie są przeznaczone dla osoby bez przygotowania.
Po naprawie układu drzwiowego należy sprawdzić ciągłość wszystkich blokad w obu położeniach drzwi, poprawność kolejności ich zadziałania, stan zawiasów, zaczepów i powierzchni przylegania drzwi. Przed oddaniem urządzenia do użytkowania serwisant powinien wykonać również właściwy dla tej naprawy pomiar emisji mikrofal.
Jak dobrać właściwy wyłącznik do mikrofalówki?
Najbezpieczniejszą podstawą doboru jest zgodność katalogowa z pełnym oznaczeniem urządzenia. Przykładowo dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC/Prod.No., dla Bosch i Siemens pełny E-Nr wraz z końcówką /xx, a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często zaczynający się od 85.
Dodatkowo porównaj ze starą częścią:
- numer i oznaczenia producenta przełącznika;
- układ styków: SPST-NO, SPST-NC albo SPDT z zaciskami COM/NO/NC;
- napięcie, prąd znamionowy i rodzaj obciążenia;
- typ, długość i kierunek aktywatora;
- siłę i położenie punktu zadziałania, jeśli są określone;
- szerokość, liczbę i orientację konektorów;
- wymiary korpusu, rozstaw otworów i sposób mocowania;
- pozycję wyłącznika w zespole zamka.
Identyczny kształt obudowy lub pasujące wsuwki nie wystarczają. Inny punkt przełączenia albo odwrotna funkcja styków może zaburzyć kolejność działania zabezpieczeń. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki znamionowej, starego wyłącznika z każdej strony oraz całego wspornika przed demontażem.
FAQ – wyłączniki i mikroprzełączniki drzwi mikrofali
Czy uszkodzony mikroprzełącznik może sprawić, że mikrofala nie grzeje?
Tak, jeżeli układ nie otrzymuje prawidłowego sygnału zamknięcia drzwi, może nie uruchomić obwodu grzania. Ten sam objaw powodują jednak również przekaźniki, połączenia oraz elementy obwodu wysokiego napięcia, dlatego sam brak grzania nie przesądza o zakupie wyłącznika.
Dlaczego mikrofalówka przepala bezpiecznik przy otwieraniu drzwi?
Możliwą przyczyną jest niewłaściwe współdziałanie przełącznika głównego i monitorującego: sklejony styk, uszkodzona krańcówka, przesunięty wspornik lub zużyty zaczep mogą zaburzyć wymaganą kolejność przełączania. Bezpiecznika nie należy wymieniać wielokrotnie bez usunięcia przyczyny.
Czy wszystkie mikroprzełączniki w jednym zamku są takie same?
Nie. Mogą różnić się funkcją NO/NC, obciążalnością, aktywatorem, siłą nacisku i położeniem punktu zadziałania. Nawet jednakowe korpusy nie oznaczają, że części można zamienić miejscami.
Czy mikroprzełącznik można sprawdzić bez wyjmowania go z uchwytu?
Można pozostawić go mechanicznie w uchwycie, ale przewody badanego styku powinny być odłączone. Pozwala to jednocześnie obserwować działanie zaczepu. Trzeba jednak zachować bezpieczny dostęp i nie uruchamiać urządzenia ze zdjętą obudową.
Czy można ominąć wyłącznik drzwi, aby sprawdzić mikrofalówkę?
Nie. Mostkowanie albo trwałe obchodzenie blokad usuwa element systemu bezpieczeństwa i może umożliwić niebezpieczną pracę urządzenia. Diagnostyka powinna opierać się na pomiarze izolowanego przełącznika oraz procedurze serwisowej konkretnego modelu.
Czy po wymianie wystarczy sprawdzić, że mikrofala grzeje?
Nie. Trzeba skontrolować stany i kolejność działania wszystkich blokad, zamykanie drzwi, mocowanie wspornika oraz poprawność przewodów. Po ingerencji w drzwi lub system interlock wymagany jest także profesjonalny pomiar emisji mikrofal.
