HDC9D90TG/EUR
Części do okapu Samsung HDC9D90TG/EUR obejmują elementy filtracji, wentylatora, oświetlenia, sterowania i obudowy. Słabe pochłanianie, buczenie lub brak światła nie wskazują automatycznie jednej części — przed zakupem warto sprawdzić filtry, drożność kanału, wirnik i zasilanie danego obwodu. Zgodność potwierdzaj po pełnym kodzie modelu z tabliczki oraz numerze części.
Części do okapu Samsung HDC9D90TG/EUR a rodzaj usterki
Samsung HDC9D90TG/EUR jest okapem kominowym ze sterowaniem dotykowym. Jego podstawowe zespoły to metalowy filtr przeciwtłuszczowy, opcjonalne filtry węglowe używane w obiegu zamkniętym, silnik z wirnikiem, kondensator silnika, oświetlenie, transformator lub układ zasilający oraz moduły sterujące.
Przed zamówieniem części trzeba ustalić, który obwód nie działa. Brak pochłaniania zapachów nie musi oznaczać awarii silnika, a wentylator wymagający ręcznego rozpędzenia nie jest jeszcze dowodem uszkodzenia całego zespołu napędowego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry, zużyty filtr węglowy, niedrożny lub źle poprowadzony kanał, brak dopływu powietrza do kuchni, zabrudzony wirnik | stan filtrów, drożność wylotu, ustawienie klapy zwrotnej i reakcję po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje raczej na problem wentylacji pomieszczenia niż na część elektryczną |
| Silnik buczy, lecz wirnik nie rusza | zablokowany wirnik, zużyte łożyskowanie, kondensator o obniżonej pojemności, uszkodzone uzwojenie | przy odłączonym zasilaniu sprawdzić swobodę obrotu; kondensator zbadać miernikiem pojemności | swobodny wirnik i zaniżona pojemność wspierają podejrzenie kondensatora; prawidłowa pojemność go osłabia, ale nie potwierdza sprawności silnika |
| Panel świeci, ale wentylator nie działa | regulator mocy, moduł, przewody, kondensator lub silnik | obejrzeć złącza i wiązki; pomiary napięcia wyjściowego pozostawić osobie z kwalifikacjami | brak sterowania na wyjściu kieruje diagnostykę do modułu, lecz dopiero po potwierdzeniu jego prawidłowego zasilania |
| Nie działa oświetlenie, a wentylator pracuje | uszkodzona lampa, oprawa, połączenie, transformator lub sekcja modułu | sprawdzić źródło światła, styki oprawy i ciągłość odłączonych przewodów | sprawna lampa nie oznacza automatycznie awarii modułu — trzeba jeszcze wykluczyć oprawę i zasilacz oświetlenia |
| Okap jest głośniejszy niż wcześniej | tłuszcz na wirniku, pęknięcie lub odkształcenie wirnika, luźne mocowanie, zużyty silnik, rezonans przewodu albo klapy zwrotnej | obejrzeć łopatki, obudowę wentylatora, mocowania i kanał | regularne stukanie zależne od obrotów sugeruje kontakt wirnika z obudową; szum nasilający się po podłączeniu kanału może wynikać z instalacji wentylacyjnej |
Gdy okap słabo pochłania opary
Najpierw ustal, czy urządzenie pracuje jako wyciąg, który odprowadza powietrze do kanału, czy jako pochłaniacz, który zwraca je do kuchni. W pierwszym układzie filtr węglowy nie odpowiada za ciąg, natomiast w obiegu zamkniętym jego zużycie objawia się przede wszystkim słabszą neutralizacją zapachów.
Metalowy filtr przeciwtłuszczowy można zazwyczaj umyć w ciepłej wodzie z detergentem odpowiednim do aluminium. Przed montażem powinien całkowicie wyschnąć. Filtr z uszkodzoną siatką, zdeformowaną ramą lub niesprawnym zatrzaskiem należy wymienić. Standardowego filtra węglowego nie myje się — po nasyceniu wymaga wymiany, chyba że oznaczenie konkretnego wkładu wyraźnie wskazuje wersję regenerowalną.
Jeżeli filtry są czyste, sprawdź, czy klapa zwrotna otwiera się bez zacinania, przewód nie jest zgnieciony, a kratka wylotowa nie została zatkana. Słaby przepływ przy zamkniętych oknach, który wyraźnie poprawia się po zapewnieniu nawiewu, wskazuje na niedostateczny dopływ powietrza do pomieszczenia. Zakup silnika do okapu Samsung nie rozwiąże takiego problemu.
Jak sprawdzić silnik, wirnik i kondensator

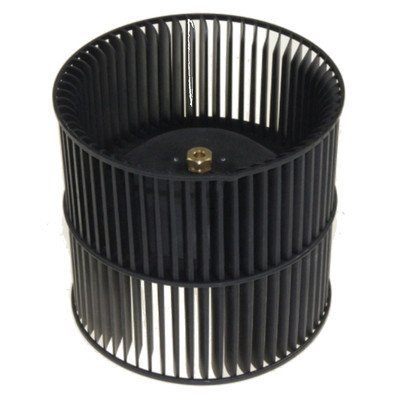

Po odłączeniu urządzenia od instalacji zasilającej zdejmij filtr przeciwtłuszczowy i obejrzyj dostępny fragment zespołu wentylatora. Wirnik nie powinien mieć pękniętych łopatek, ocierać o obudowę ani być oblepiony warstwą tłuszczu. Obracaj go wyłącznie przy odłączonym zasilaniu. Nie wolno rozpędzać ręką wentylatora znajdującego się pod napięciem.
Jeżeli wirnik obraca się swobodnie, lecz po włączeniu silnik tylko buczy, rusza bardzo wolno albo wcześniej uruchamiał się dopiero po popchnięciu, jednym z podejrzanych elementów jest kondensator pracy silnika. Do badania należy go odłączyć od obwodu, bezpiecznie rozładować i zmierzyć pojemność miernikiem wyposażonym w odpowiednią funkcję. Wynik porównuje się z wartością i tolerancją nadrukowaną na obudowie konkretnego kondensatora — nie istnieje jedna prawidłowa pojemność dla wszystkich okapów.
Wyraźnie zaniżona pojemność uzasadnia wymianę kondensatora. Wynik mieszczący się w tolerancji nie potwierdza jednak całkowitej sprawności napędu: pozostają do sprawdzenia uzwojenia, zabezpieczenie termiczne, łożyskowanie, regulator obrotów i moduł. Pomiar rezystancji odłączonych uzwojeń może wykazać przerwę lub zwarcie, ale bez schematu tego silnika nie należy przypisywać uniwersalnych wartości poszczególnym przewodom.
Pomiary napięcia podczas pracy okapu oraz ingerencja w moduły zasilane z sieci wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Brak światła lub reakcji panelu

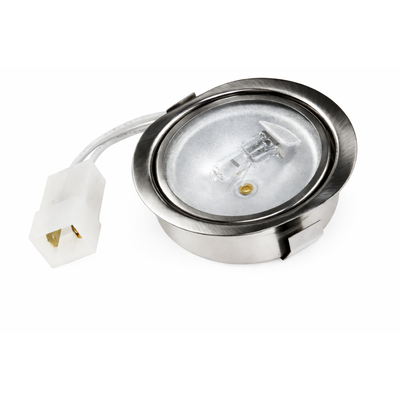

Jeżeli wentylator działa, a nie świeci tylko lampa, diagnostykę zacznij od źródła światła i oprawy. Sprawdź, czy styki nie są nadpalone, skorodowane albo luźne. Nie wkładaj lampy o większej mocy ani innym napięciu tylko dlatego, że pasuje mechanicznie. Przeciążenie może uszkodzić oprawę, transformator lub ścieżki modułu.
Gdy nie działa ani oświetlenie, ani wentylator, przed zakupem elektroniki sprawdź zasilanie obwodu, wtyczkę, przewód i dostępne połączenia. Jeśli panel reaguje, lecz tylko jedna funkcja pozostaje niesprawna, bardziej prawdopodobna jest usterka konkretnego obwodu wykonawczego niż całkowity brak zasilania modułu.
Moduł sterujący można oceniać dopiero po potwierdzeniu zasilania, sprawdzeniu wiązek i wykluczeniu zwarcia w podłączonym odbiorniku. Wymiana modułu elektronicznego okapu Samsung na próbę jest ryzykowna: podobne płytki mogą różnić się wykonaniem, obsługiwanym panelem lub układem połączeń.
Dostęp do części i bezpieczny demontaż
Przed demontażem odłącz okap od zasilania w sposób uniemożliwiający przypadkowe ponowne włączenie. Przy pracy przy instalacji stałej samo wyłączenie funkcji na panelu nie wystarcza. Zabezpiecz płytę grzewczą i podtrzymuj ciężkie elementy obudowy lub szkła podczas odkręcania mocowań.
Typowa kolejność uzyskania dostępu wygląda następująco:
- Zdejmij i odłóż filtry przeciwtłuszczowe.
- Oznacz położenie filtrów węglowych, jeżeli okap pracuje w obiegu zamkniętym.
- Wykonaj zdjęcia złączy, uchwytów i przebiegu przewodów przed ich odłączeniem.

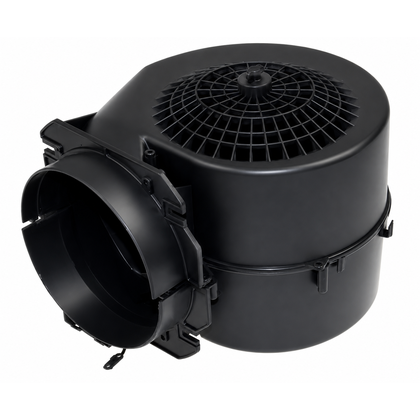

- Do silnika i wirnika uzyskuje się zwykle dostęp od spodu, po demontażu filtrów oraz osłon zespołu wentylatora.
- Dostęp do modułu, transformatora lub regulatora może wymagać zdjęcia odpowiedniej osłony wewnętrznej albo części komina. Nie demontuj uchwytów mocujących cały okap, jeśli procedura tego nie wymaga.
- Po montażu sprawdź ręcznie, czy wirnik nie ociera. Następnie zamontuj filtry i dopiero wtedy wykonaj próbę wszystkich biegów oraz oświetlenia.
Liczba śrub i rozmieszczenie osłon mogą zależeć od wykonania urządzenia. Nie ciągnij za przewody, nie zamieniaj złączy i nie opieraj ciężaru szyby na jej narożnikach. Przy wymianie szyby okapu Samsung trzeba zachować właściwe podkładki i uchwyty; zbyt mocne dokręcenie może wprowadzić naprężenia w szkle.
Jak dobrać część do HDC9D90TG/EUR
Podstawą jest pełne oznaczenie z tabliczki znamionowej. W tym przypadku należy używać kodu HDC9D90TG/EUR, a nie samego HDC9D90TG. Jeżeli tabliczka zawiera dodatkowy wariant wykonania, numer wersji albo inne rozszerzenie kodu modelu, również trzeba je uwzględnić.
Następnie porównaj numer katalogowy części. W przypadku elementu wymontowanego zachowaj wszystkie oznaczenia wraz z literami końcowymi, na przykład DG81-xxxxxA lub DG81-xxxxxB. Zmiana ostatniej litery może oznaczać inną rewizję i nie powinna być pomijana bez potwierdzonego zastąpienia katalogowego.
Dodatkowo sprawdź cechy właściwe dla danej grupy:
- filtr — wymiary ramy, położenie zaczepu, liczba sztuk i przeznaczenie: przeciwtłuszczowe lub węglowe;
- wirnik — średnicę, szerokość, kierunek łopatek, stronę montażu i sposób mocowania na osi;

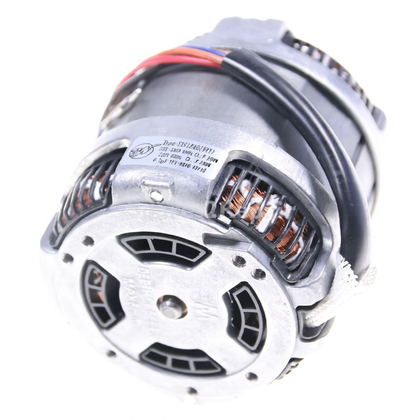

- silnik lub kompletny wentylator — złącze, liczbę przewodów, punkty mocujące i zgodność z regulacją biegów;
- kondensator — pojemność, tolerancję, napięcie znamionowe, rodzaj pracy, gabaryty i zakończenia przewodów;

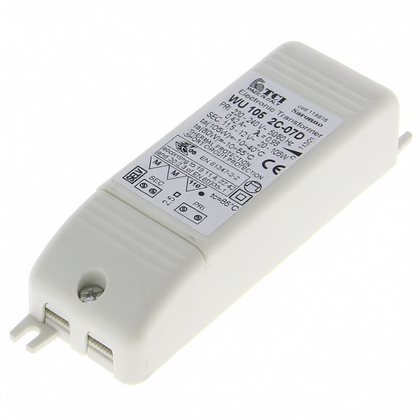

- lampa lub transformator — napięcie, moc, typ oprawy, złącza i sposób montażu;
- moduł — pełny numer płytki, układ złączy i potwierdzone zastosowanie katalogowe.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Jeśli oznaczenie części jest nieczytelne, prześlij zdjęcie tabliczki znamionowej, całego elementu, jego złączy i mocowań. Pozostałe grupy podzespołów można porównać w kategorii części do okapów Samsung.
FAQ – części i naprawa okapu Samsung HDC9D90TG/EUR
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź zabrudzenie filtrów okapu Samsung, drożność przewodu, klapę zwrotną i dopływ powietrza do kuchni. Silnik jest podejrzany, gdy nie osiąga obrotów, zatrzymuje się, nadmiernie hałasuje lub szybko się nagrzewa.
Czy filtr węglowy w HDC9D90TG/EUR można umyć?
Standardowego filtra z węglem aktywnym nie należy myć, ponieważ woda nie przywraca mu zdolności pochłaniania zapachów. Wyjątkiem są wkłady wyraźnie oznaczone przez producenta jako regenerowalne. Metalowy filtr przeciwtłuszczowy można czyścić, jeśli nie jest uszkodzony.
Co sprawdzić, gdy silnik buczy, ale wentylator nie rusza?
Przy odłączonym zasilaniu sprawdź, czy wirnik nie jest zablokowany i obraca się bez wyraźnego oporu. Jeśli mechanika jest sprawna, zmierz pojemność odłączonego i bezpiecznie rozładowanego kondensatora. Prawidłowa pojemność oznacza konieczność dalszej kontroli silnika, przewodów i sterowania.
Czy można dobrać kondensator wyłącznie po pojemności?
Nie. Oprócz pojemności muszą zgadzać się co najmniej wymagane napięcie znamionowe, rodzaj kondensatora silnikowego, tolerancja, sposób podłączenia oraz wymiary umożliwiające bezpieczny montaż. Nie zastępuj kondensatora silnikowego przypadkowym elementem elektronicznym o tej samej liczbie mikrofaradów.
Dlaczego nowa lampa nadal nie świeci?
Przyczyną może być oprawa, nadpalony styk, uszkodzony przewód, transformator albo sekcja sterująca oświetleniem. Przed wymianą modułu trzeba sprawdzić cały obwód lampy. Pomiary przy zasilonym urządzeniu powinien wykonywać wykwalifikowany technik.
Czy numer modelu HDC9D90TG wystarczy do zakupu części?
Nie należy pomijać końcówki. Do doboru użyj pełnego kodu HDC9D90TG/EUR oraz wszystkich dodatkowych oznaczeń z tabliczki. Porównaj również pełny numer wymontowanej części, łącznie z ostatnią literą rewizji.
