Wentylatory okapów SAMSUNG
Wentylatory do okapów Samsung obejmują kompletne dmuchawy, wirniki oraz obudowy turbin. Słaby wyciąg, buczenie lub stukanie nie zawsze oznaczają uszkodzenie silnika — przyczyną mogą być też zabrudzone filtry albo niedrożny przewód. Przed zakupem ustal zakres uszkodzenia i odczytaj pełny model okapu wraz z końcowym wariantem z tabliczki znamionowej.
Wentylator, turbina czy kompletna dmuchawa?

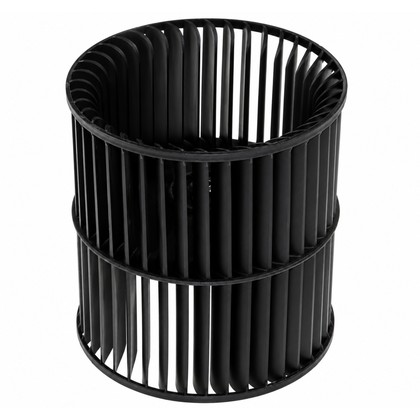

W okapie powietrze jest przemieszczane przez wirnik osadzony na wale silnika. Zależnie od konstrukcji jako część zamienna może występować sam wirnik łopatkowy, jego obudowa, silnik albo kompletny zespół wentylatora z turbiną. Elementy te nie są zamienne tylko dlatego, że wyglądają podobnie.
Przed zamówieniem warto ustalić, co rzeczywiście uległo uszkodzeniu:
- pęknięte, odkształcone lub ocierające łopatki wskazują na problem z wirnikiem albo jego osadzeniem;
- wyczuwalny luz wału, nierówny obrót i hałas mechaniczny mogą świadczyć o zużyciu silnika;
- pęknięta obudowa lub uszkodzone uchwyty mogą wymagać wymiany korpusu dmuchawy;
- gdy producent nie przewiduje osobnych elementów, konieczny może być kompletny wentylator z silnikiem.
Objawy usterki wentylatora okapu Samsung
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Zabrudzony filtr, niedrożny lub zagięty przewód, zablokowana klapa zwrotna, niewłaściwy tryb pracy, wolno obracający się wirnik | Porównaj przepływ na różnych biegach, oczyść filtr przeciwtłuszczowy i skontroluj drogę wylotu | Poprawa po udrożnieniu instalacji nie uzasadnia wymiany wentylatora |
| Silnik buczy, lecz wirnik nie rusza | Zablokowany wirnik, zatarty wał, uszkodzony kondensator silnikowy albo uzwojenie | Przy odłączonym zasilaniu sprawdź swobodę obrotu; następnie zbadaj kondensator i obwód silnika | Lekki obrót nie potwierdza sprawności elektrycznej, a ciężki lub skokowy ruch wskazuje na problem mechaniczny |
| Słychać stukanie lub tarcie | Pęknięty wirnik, ciało obce, przesunięcie turbiny, poluzowane mocowanie lub uszkodzona obudowa | Obejrzyj łopatki i ślady ocierania na korpusie | Regularne stukanie zgodne z obrotami kieruje diagnostykę na wirnik i jego osadzenie |
| Okap wyje, piszczy lub silnie wibruje | Niewyważony wirnik, luz wału, zużyte łożyskowanie, luźny panel albo ograniczony przepływ | Uruchom kolejno biegi i ustal, czy hałas pochodzi z turbiny, obudowy czy przewodu | Hałas przepływowy może wynikać z instalacji; metaliczne tarcie i luz pozostają po odłączeniu kanału od podejrzeń instalacyjnych |
| Nie działa żaden bieg, ale oświetlenie działa | Sterowanie, złącze, kondensator lub silnik | Sprawdź połączenia i wykonaj pomiary obwodu napędu | Działające światło potwierdza jedynie obecność części funkcji zasilania, nie sprawność toru wentylatora |
| Działa tylko jeden bieg | Przełącznik, moduł sterujący, przewody albo odpowiednie odczepy silnika | Sprawdź, czy sterowanie podaje właściwe wyjścia dla kolejnych stopni | Nie należy wymieniać kompletnej dmuchawy przed wykluczeniem układu sterowania |
Słaby wyciąg nie musi oznaczać uszkodzonej turbiny
Najpierw wyjmij i oczyść metalowy filtr przeciwtłuszczowy zgodnie z instrukcją okapu. W pochłaniaczu sprawdź również filtr węglowy — jego nasycenie ogranicza przepływ i pogarsza usuwanie zapachów. Filtra węglowego przeznaczonego do wymiany nie należy myć.
W trybie wyciągu skontroluj przewód odprowadzający. Zagięcia, przewężenia, zanieczyszczenia oraz klapa zwrotna, która nie otwiera się swobodnie, mogą zmniejszyć wydajność i zwiększyć hałas mimo sprawnego wentylatora. Pomocne bywa porównanie pracy na wszystkich biegach: wyraźna zmiana dźwięku i strumienia powietrza wskazuje, że sterowanie prędkością reaguje, ale nie rozstrzyga jeszcze o pełnej wydajności układu.
Powiązane elementy można sprawdzić w kategoriach filtrów do okapów Samsung oraz kominów i przewodów wentylacyjnych.
Jak sprawdzić wentylator przed zakupem części?
Oględziny i próba mechaniczna
Odłącz okap od zasilania i zabezpiecz możliwość przypadkowego włączenia. Zdejmij filtry, podtrzymując je obiema rękami. Po uzyskaniu dostępu obejrzyj wirnik w mocnym świetle. Szukaj pęknięć przy piaście, brakujących fragmentów łopatek, osadu tłuszczu, ciał obcych oraz śladów tarcia o obudowę.
Obróć wirnik ręką, bez używania dużej siły. Powinien obracać się równomiernie, bez blokowania i ocierania. Niewielki opór wynikający z konstrukcji silnika może być prawidłowy, dlatego sama długość swobodnego obrotu nie stanowi uniwersalnego testu. Wyczuwalny luz poprzeczny wału, haczenie albo zmiana położenia turbiny względem obudowy przemawiają za uszkodzeniem mechanicznym.
Nie prostuj rozgrzanych łopatek i nie usuwaj materiału z wirnika w celu jego „wyważenia”. Taka ingerencja może zwiększyć drgania, doprowadzić do rozpadu turbiny i uszkodzić silnik.
Pomiar uzwojeń silnika
Pomiar wykonuje się na silniku odłączonym od sterownika i kondensatora, ponieważ pozostałe elementy obwodu mogą zmienić wskazanie. Multimetr ustaw na pomiar rezystancji lub ciągłości. Punkty pomiarowe oraz oczekiwane zależności między przewodami trzeba ustalić według schematu konkretnego silnika — w okapach występują różne liczby odczepów i sposoby regulacji prędkości.
- wskazanie OL pomiędzy końcami uzwojenia oznacza przerwę w badanym obwodzie;
- wynik bliski zeru lub wyraźnie różny od danych serwisowych może wskazywać zwarcie, ale niska rezystancja małego silnika nie jest sama w sobie dowodem uszkodzenia;
- podobne wyniki między przewodami nie potwierdzają braku zwarć międzyzwojowych;
- zwykły multimetr nie zastępuje badania rezystancji izolacji odpowiednim miernikiem.
Przed pomiarem izolacji należy odłączyć elektronikę, kondensator i inne elementy, których napięcie probiercze mogłoby uszkodzić. Takie badanie powinien wykonywać technik znający schemat urządzenia.
Kontrola kondensatora silnikowego
Jeżeli dany wentylator wykorzystuje kondensator pracy, utrata jego pojemności może osłabić moment rozruchowy. Objawem może być buczenie bez startu, szczególnie gdy wirnik nie jest mechanicznie zablokowany. Nie każdy okap ani każdy typ silnika ma jednak zewnętrzny kondensator.
Kondensator trzeba odłączyć od obwodu i bezpiecznie rozładować metodą właściwą dla jego typu. Następnie mierzy się pojemność w mikrofaradach i porównuje wynik z wartością oraz tolerancją podaną na jego obudowie. Wybrzuszenie, pęknięcie lub wyciek kwalifikują element do wymiany, ale prawidłowy wygląd nie potwierdza jego sprawności.
Kondensator może zachować niebezpieczny ładunek po odłączeniu okapu. Pomiary, rozładowanie elementu i diagnostyka pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jeśli kondensator nie mieści się w tolerancji, dobiera się nowy o zgodnej pojemności, napięciu znamionowym, rodzaju pracy, klasie bezpieczeństwa, sposobie podłączenia i wymiarach. Odpowiednie elementy znajdują się w kategorii kondensatorów do okapów Samsung.
Pomiar napięcia na silniku
Pomiar podczas pracy pozwala rozdzielić usterkę napędu od problemu sterowania. Jeśli na właściwych zaciskach silnika pojawia się napięcie zgodne ze schematem, a wirnik nie startuje mimo braku blokady, podejrzenie kieruje się na kondensator lub silnik. Brak napięcia wymaga sprawdzenia przewodów, złączy, przełącznika oraz modułu.
Tego testu nie należy wykonywać na podstawie kolorów przewodów ani przypadkowego pinoutu znalezionego dla innego modelu. Wewnątrz okapu występuje napięcie sieciowe, odsłonięte elementy przewodzące i ostre krawędzie. Diagnostyka pod napięciem jest czynnością serwisową dla osoby z wymaganymi kwalifikacjami i wyposażeniem ochronnym.
Jeżeli problem dotyczy wyłącznie przełączania biegów, sprawdź także moduły elektroniczne okapów Samsung.
Dostęp i wymiana wentylatora w okapie Samsung
W wielu okapach dostęp rozpoczyna się od zdjęcia filtrów przeciwtłuszczowych. Dalej konstrukcje różnią się: silnik może być dostępny od spodu po usunięciu panelu wewnętrznego albo stanowić część dmuchawy wyjmowanej po odłączeniu osłon, wsporników i wiązki. W niektórych wersjach osobno demontuje się wirnik, a w innych zespół silnika i turbiny wyjmuje się w całości.
Bezpieczna kolejność prac obejmuje zwykle:
- Odłączenie zasilania w sposób uniemożliwiający przypadkowe załączenie.
- Zdjęcie filtrów i zabezpieczenie płyty grzewczej przed spadającymi elementami.
- Wykonanie zdjęć położenia przewodów, złączy, uchwytów i kierunku osadzenia turbiny.
- Odłączenie wtyków za obudowę złącza, a nie przez ciągnięcie za przewody.
- Podtrzymanie dmuchawy podczas zwalniania mocowań — kompletny zespół może być ciężki i niewygodny do wyjęcia.
- Oczyszczenie powierzchni montażowych bez zalewania silnika, kondensatora i elektroniki.
- Montaż części w tej samej orientacji, poprowadzenie wiązki z dala od wirnika oraz sprawdzenie, czy łopatki nie ocierają.
- Założenie wszystkich osłon i filtrów przed próbą pracy.
Nie należy opierać demontażu na liczbie śrub podanej dla innego modelu. Różnić mogą się wsporniki, zapinki, kierunek wyjmowania zespołu oraz sposób połączenia silnika z wirnikiem. Blaszane krawędzie obudowy bywają ostre, dlatego potrzebne są rękawice odporne na przecięcie.
Po naprawie uruchom kolejno wszystkie biegi. Zwróć uwagę na pewny start, różnice prędkości, drgania, tarcie oraz przepływ powietrza. Jeśli nowy wirnik ociera, nie kontynuuj pracy — sprawdź jego osadzenie, zgodność obudowy i położenie zespołu.
Jak dobrać wentylator do okapu Samsung?
Podstawą doboru jest pełny model z tabliczki znamionowej wraz z końcowym wariantem, na przykład /UR, /EUR lub /0000, dokładnie w formie podanej przez producenta. W okapach Samsung tabliczka jest zwykle dostępna po wyjęciu filtrów. Skrócenie oznaczenia przed ukośnikiem może prowadzić do wyboru części przeznaczonej do innej wersji urządzenia.
Porównaj również:
- numer części Samsung, często rozpoczynający się od DG;
- zakres zestawu: sam wirnik, obudowa, silnik czy kompletna dmuchawa;
- liczbę i rozmieszczenie mocowań;
- średnicę, szerokość i kierunek pracy wirnika;
- typ oraz liczbę złączy;
- parametry z tabliczki silnika lub kondensatora;
- zgodność katalogową z pełnym wariantem okapu.
Identyczne złącze albo zbliżony kształt nie potwierdzają zgodności. Dwa wentylatory mogą różnić się kierunkiem obrotów, odczepami prędkości, geometrią turbiny lub położeniem uchwytów. Przed zakupem odczytaj pełne oznaczenie urządzenia i numer starej części, a gdy etykieta jest trudno dostępna, wykonaj wyraźne zdjęcie całej tabliczki znamionowej.
FAQ – wentylatory do okapów Samsung
Czy słaby ciąg oznacza konieczność wymiany wentylatora?
Nie. Najpierw trzeba oczyścić filtr przeciwtłuszczowy, sprawdzić filtr węglowy, drożność przewodu, klapę zwrotną i konfigurację wyciągu lub pochłaniacza. Dopiero brak poprawy oraz potwierdzona nieprawidłowa praca turbiny uzasadniają diagnostykę silnika.
Dlaczego wentylator buczy, ale się nie obraca?
Przyczyną może być zablokowany lub zatarty wirnik, uszkodzony kondensator silnikowy albo usterka uzwojenia. Najpierw, przy odłączonym zasilaniu, sprawdza się swobodę obrotu. Płynny ruch wyklucza część problemów mechanicznych, ale nie potwierdza sprawności kondensatora ani silnika.
Czy można wymienić sam wirnik bez silnika?
Tak, jeżeli wirnik jest oferowany osobno dla danego zespołu, a wał silnika nie ma luzu, nie zacina się i pracuje prawidłowo. Pęknięcie łopatek połączone z luzem wału lub uszkodzeniem obudowy może wymagać większego zespołu.
Czy sam pomiar rezystancji potwierdza sprawność silnika?
Nie. Pozwala wykryć między innymi przerwę w obwodzie lub ewidentne zwarcie, lecz nie ujawnia każdej usterki izolacji, zwarcia międzyzwojowego ani problemu występującego dopiero po nagrzaniu i obciążeniu.
Gdzie znajduje się tabliczka znamionowa okapu Samsung?
Zwykle pod metalowymi filtrami przeciwtłuszczowymi. Filtr należy zdejmować przy wyłączonym okapie i podtrzymywać obiema rękami. Do doboru części przepisz cały model wraz z oznaczeniem występującym po ukośniku.
Czy wentylator o takim samym napięciu będzie pasował?
Nie musi. Napięcie jest tylko jednym z parametrów. Znaczenie mają także kierunek obrotów, regulacja biegów, geometria turbiny, obudowa, mocowania, złącza oraz zgodność numeru części z pełnym wariantem okapu.
