Filtry przeciwzakłóceniowe SAMSUNG
Filtry przeciwzakłóceniowe do pralek Samsung znajdują się na wejściu zasilania i tłumią zakłócenia przewodzone do sieci. Ich awaria może powodować brak zasilania, zadziałanie zabezpieczenia, zapach spalenizny lub zakłócenia pracy innych urządzeń. Przed zakupem trzeba jednak wykluczyć przewód, gniazdo, wiązkę i moduł oraz potwierdzić część pełnym modelem Samsung wraz z wariantem końcowym, np. /0000.
Jaką funkcję pełni filtr przeciwzakłóceniowy w pralce Samsung?

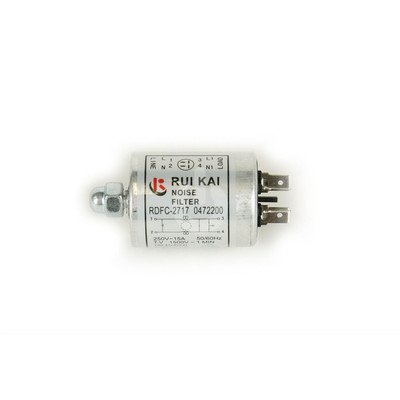

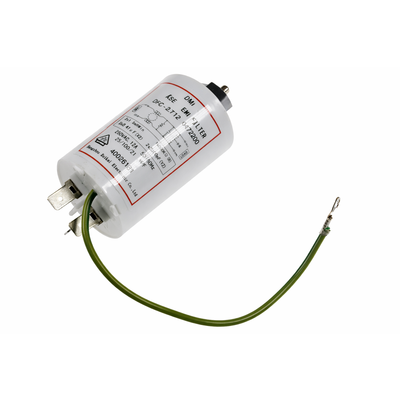

Filtr przeciwzakłóceniowy, określany też jako filtr EMI lub RFI, jest włączony pomiędzy przewodem zasilającym a instalacją elektryczną pralki. Przepuszcza napięcie sieciowe potrzebne urządzeniu, a jednocześnie ogranicza zakłócenia o wyższych częstotliwościach, które mogłyby przedostawać się z pralki do sieci albo z sieci do elektroniki urządzenia.
Wewnątrz typowego filtra znajdują się dławiki, kondensatory klasy X i Y oraz rezystory rozładowujące. Element jest zwykle zalany masą izolacyjną i nie jest przewidziany do rozbierania ani naprawy domowym sposobem. Pękniętej obudowy, wypalonego złącza lub uszkodzonego zalania nie należy sklejać ani uzupełniać żywicą.
Jakie objawy może powodować uszkodzony filtr EMI?
Objaw zależy od sposobu uszkodzenia filtra:
- Pralka jest całkowicie martwa – możliwa jest przerwa wewnątrz filtra albo wypalone połączenie, ale podobny skutek daje uszkodzone gniazdo, przewód zasilający, złącze, wiązka lub zasilacz modułu.
- Zabezpieczenie działa już po włożeniu wtyczki lub włączeniu pralki – podejrzenie obejmuje filtr na wejściu zasilania, przewód oraz zawilgocone lub zwarte połączenia znajdujące się przed elementami wykonawczymi.
- Słychać trzask, pojawia się dym albo zapach spalenizny przy wejściu przewodu – należy natychmiast odłączyć zasilanie. Widoczne pęknięcie, stopiona obudowa lub zwęglone zaciski kwalifikują filtr i uszkodzone konektory do wymiany.
- Radio, sprzęt audio albo obraz telewizora są zakłócane podczas pracy pralki – filtr może nie tłumić zakłóceń, lecz trzeba także uwzględnić uszkodzenia silnika, szczotek w konstrukcjach z silnikiem komutatorowym, modułu napędowego, przewodu ochronnego oraz instalacji budynku.
- Filtr silnie się nagrzewa lub kolejny egzemplarz ponownie się uszkadza – nie należy ograniczać naprawy do następnej wymiany. Trzeba sprawdzić zaciski, przewód, gniazdo, ślady wilgoci, poprawność zamontowanej części i stan instalacji zasilającej.
Sam brak zasilania nie potwierdza awarii filtra. Z kolei wyłączenie zabezpieczenia dopiero podczas grzania, pompowania lub szybkiego wirowania kieruje diagnostykę również do grzałki, silnika, pompy, wiązek i ewentualnego wycieku. Odpowiednie grupy części można znaleźć w kategoriach grzałek do pralek Samsung, silników do pralek Samsung oraz pomp do pralek Samsung.
Diagnostyka filtra przeciwzakłóceniowego krok po kroku
1. Ustal moment wystąpienia usterki
Moment zadziałania zabezpieczenia jest ważną wskazówką. Jeżeli problem występuje natychmiast po podłączeniu pralki, warto zacząć od obwodu wejściowego: gniazda, wtyczki, przewodu, filtra i prowadzących od niego przewodów. Jeżeli pojawia się dopiero po kilku minutach albo podczas konkretnej fazy programu, nie należy uznawać filtra za głównego podejrzanego bez sprawdzenia elementu uruchamianego w tym momencie.
Warto również rozróżnić wyłącznik nadprądowy od różnicowoprądowego. Pierwszy może reagować na zwarcie lub nadmierny prąd, natomiast zadziałanie RCD wskazuje na prąd upływu do ziemi. Nie określa jednak automatycznie, który podzespół ma uszkodzoną izolację.
2. Wykonaj oględziny bez zasilania
Odłącz wtyczkę, zabezpiecz ją przed przypadkowym podłączeniem i odczekaj przed dotykaniem zacisków. Kondensatory filtra powinny mieć układ rozładowujący, ale przed rozpoczęciem pracy nie należy zakładać, że jest on sprawny.
Sprawdź:
- pęknięcia, wybrzuszenie albo rozszczelnienie obudowy filtra;
- wyciek lub wypchnięcie masy zalewowej;
- osmalenie, zapach przegrzanej izolacji i stopione konektory;
- luźne zaciski, które mogły nagrzewać się wskutek zwiększonej rezystancji styku;
- ślady wody, detergentu lub korozji;
- stan przewodu ochronnego i mocowania filtra;
- przetarcia wiązki o krawędzie obudowy lub ruchome elementy.
Nadpalony konektor należy wymienić lub prawidłowo naprawić razem z filtrem. Założenie nowej części na luźny, utleniony zacisk może doprowadzić do ponownego przegrzania.
3. Sprawdź ciągłość torów zasilających
Po odłączeniu wszystkich przewodów od filtra i ich oznaczeniu można sprawdzić omomierzem przejście pomiędzy odpowiadającym wejściem i wyjściem przewodu fazowego oraz neutralnego. W typowym filtrze dławik znajduje się szeregowo, dlatego tor zasilający powinien zachowywać ciągłość i mieć niewielką rezystancję. Układ wyprowadzeń trzeba jednak odczytać z oznaczeń na obudowie albo dokumentacji konkretnej części – nie wolno ustalać go wyłącznie na podstawie położenia konektorów.
Brak przejścia w jednym torze może oznaczać przerwę w filtrze. Poprawna ciągłość nie potwierdza natomiast pełnej sprawności: zwykły multimetr nie sprawdza skuteczności tłumienia, zachowania pod napięciem ani stanu izolacji przy napięciu probierczym. Chwilowo zmieniające się wskazanie między zaciskami może wynikać z ładowania kondensatorów i nie powinno być interpretowane jak stałe zwarcie.
4. Sprawdź cały tor zasilania
Przy braku reakcji pralki kolejność sprawdzania powinna obejmować:
- obecność prawidłowego zasilania w gnieździe;
- stan wtyczki i ciągłość przewodu zasilającego;
- połączenia przewodu z filtrem;
- ciągłość torów wejście–wyjście filtra;
- wiązkę pomiędzy filtrem a modułem;
- zasilacz i zabezpieczenia na module sterującym.
Jeśli filtr ma przejście, nie jest spalony i przekazuje zasilanie dalej, wymiana go nie rozwiąże usterki modułu. Przewody i złącza związane z zasilaniem można porównać z częściami w kategorii kabli do pralek Samsung, a układ sterowania z kategorią modułów pralek Samsung.
Pomiar napięcia na wejściu i wyjściu filtra, pomiar prądu upływu oraz badanie rezystancji izolacji wymagają kwalifikacji, właściwego miernika i procedury odpowiedniej dla danego modelu. Czynności przy odkrytych obwodach zasilanych napięciem sieciowym nie są przeznaczone dla osoby bez przygotowania. Wynik badania izolacji może zależeć od konstrukcji filtra i obecności elementów ochronnych, dlatego wartości oraz napięcie probiercze należy przyjmować z dokumentacji serwisowej właściwego urządzenia.
Gdzie znajduje się filtr i jak uzyskać do niego dostęp?
W wielu pralkach Samsung ładowanych od frontu filtr EMI znajduje się w górnej części obudowy, blisko miejsca wprowadzenia przewodu zasilającego. W takich konstrukcjach dostęp uzyskuje się po odkręceniu mocowań z tyłu, przesunięciu blatu do tyłu i jego uniesieniu. Rozmieszczenie podzespołów różni się jednak pomiędzy seriami, a w urządzeniach ładowanych od góry droga demontażu może być inna.
Przed zdjęciem osłony należy odłączyć pralkę od sieci, zakręcić dopływ wody, wysunąć urządzenie bez naprężania węży i przygotować miejsce na śruby. Po otwarciu obudowy warto najpierw prześledzić przewód od miejsca jego wejścia – prowadzi on bezpośrednio do filtra lub zespołu filtra z przewodem.
Jak wymienić filtr przeciwzakłóceniowy?
- Odłącz pralkę od zasilania i uzyskaj dostęp zgodnie z budową danego modelu.
- Zrób wyraźne zdjęcie połączeń oraz oznacz przewody wejściowe, wyjściowe i ochronne.
- Zwalniaj blokady złączy, chwytając za ich obudowy, a nie ciągnąc za przewody.
- Odkręć albo odepnij filtr z uchwytu. Sprawdź, czy nie ma pod nim wilgoci, korozji lub śladów łuku elektrycznego.
- Zamontuj zgodną część w fabrycznym położeniu. Przewody strony LINE i LOAD podłącz zgodnie z oznaczeniami oraz dokumentacją urządzenia.
- Podłącz przewód ochronny do przewidzianego zacisku i upewnij się, że wszystkie konektory siedzą ciasno.
- Poprowadź wiązkę tak, aby nie dotykała ostrych krawędzi, bębna, przeciwwagi ani innych ruchomych części.
- Przed zamknięciem obudowy porównaj połączenia ze zdjęciem, a następnie zamontuj wszystkie osłony.
Filtra nie wolno trwale omijać, zwierać jego przewodów „na próbę” ani odłączać przewodu ochronnego. Takie działanie usuwa element wymagany w układzie urządzenia, może zwiększać emisję zakłóceń i stwarza ryzyko porażenia lub pożaru.
Po naprawie technik powinien skontrolować stan uziemienia, izolacji i połączeń. Pierwsze uruchomienie należy obserwować pod kątem zapachu przegrzania, trzasków, nietypowego nagrzewania oraz ponownego zadziałania zabezpieczeń.
Jak dobrać filtr EMI do pralki Samsung?
Wygląd obudowy i jednakowa liczba konektorów nie wystarczają. Filtry mogą różnić się układem połączeń, prądem i napięciem znamionowym, elementami wewnętrznymi, sposobem uziemienia, mocowaniem oraz wymiarami. Kolejne litery na końcu numeru części również mogą oznaczać inną wersję – zamienność musi wynikać z katalogu części dla konkretnego urządzenia.
Do identyfikacji przygotuj:
- pełny model pralki Samsung;
- końcowy wariant modelu, np. /XEO, /LE lub zapis występujący na tabliczce;
- wersję produkcyjną, jeżeli jest podana oddzielnie, np. /0000;
- numer starego filtra, zachowany dokładnie z zerami i końcową literą;
- zdjęcie tabliczki znamionowej, części, złączy i mocowania.
Tabliczka pralki ładowanej od frontu może znajdować się przy otworze drzwiowym lub z tyłu obudowy. Nie należy dobierać części wyłącznie po skróconej nazwie serii, pojemności bębna ani oznaczeniu z panelu. Ostatnim krokiem przed zakupem powinno być potwierdzenie numeru filtra w wykazie części dla pełnego modelu wraz z wariantem końcowym.
FAQ – filtry przeciwzakłóceniowe Samsung
Czy uszkodzony filtr może sprawić, że pralka w ogóle się nie włączy?
Tak, jeżeli w filtrze lub jego złączu powstała przerwa i napięcie nie dociera do modułu. Ten sam objaw powodują jednak uszkodzone gniazdo, przewód, wiązka albo zasilacz modułu, dlatego potrzebne jest sprawdzenie całego toru zasilania.
Czy filtr jest uszkodzony, jeśli pralka wybija różnicówkę?
Jest jedną z możliwych przyczyn, zwłaszcza gdy RCD działa natychmiast po podłączeniu. Jeżeli zabezpieczenie wyłącza się dopiero podczas grzania lub wirowania, trzeba również zbadać izolację grzałki, silnika, pompy, przewodów i miejsca ewentualnego wycieku.
Czy filtr EMI można sprawdzić zwykłym multimetrem?
Można wykryć przerwę w szeregowym torze zasilania albo oczywiste trwałe zwarcie. Taki pomiar nie ocenia jednak tłumienia zakłóceń, izolacji pod napięciem probierczym ani zachowania części podczas pracy.
Czy pralka może pracować bez filtra przeciwzakłóceniowego?
Nie należy eksploatować jej z trwale ominiętym filtrem. Mostkowanie zmienia fabryczny układ zasilania i kompatybilność elektromagnetyczną, a błędne połączenie może stworzyć zagrożenie elektryczne.
Czy można zamienić filtr na podobny o takim samym prądzie znamionowym?
Nie bez potwierdzenia katalogowego. Poza prądem muszą zgadzać się schemat połączeń, napięcie, zacisk ochronny, charakterystyka filtra, wymiary i mocowanie. Podstawą doboru jest pełny model Samsung z wariantem końcowym oraz numer części.
