Kable do pralek SAMSUNG
Kable do pralek Samsung obejmują przewody zasilające, wiązki podzespołów i połączenia ochronne. Ich uszkodzenie może powodować brak zasilania, przerywanie programu lub błąd konkretnego układu, ale podobne objawy mają też awarie modułu, filtra czy odbiornika. Przed zakupem ustal miejsce przerwy i odczytaj pełny model pralki wraz z końcowym wariantem.
Kabel zasilający, wiązka i przewód ochronny – ważne różnice
W pralce Samsung występuje kilka rodzajów okablowania, których nie należy dobierać zamiennie:

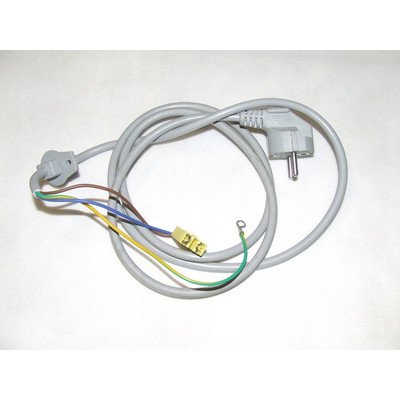

- przewód zasilający łączy urządzenie z siecią i zwykle prowadzi do filtra przeciwzakłóceniowego lub zespołu wejściowego;
- wiązki wewnętrzne łączą moduły z silnikiem, pompą, grzałką, blokadą drzwi, elektrozaworami i czujnikami;
- przewody ochronne PE łączą metalowe części z układem ochronnym;
- wiązki funkcji dodatkowych, na przykład drzwi AddWash, mogą przechodzić przez miejsca narażone na zginanie podczas ruchu zawiasu.
Usterka jednego przewodu nie musi unieruchomić całej pralki. Skutek zależy od tego, jaki obwód został przerwany, zwarty albo pozbawiony pewnego styku.
Jakie objawy mogą wskazywać na uszkodzenie kabla lub wiązki?
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Pralka nie reaguje na włącznik | gniazdo, wtyczka, przewód zasilający, filtr przeciwzakłóceniowy, połączenie z modułem lub sam moduł | sprawność gniazda innym odbiornikiem, stan wtyczki i izolacji, a po odłączeniu zasilania także zaciski i ciągłość żył | przerwa w żyle potwierdza uszkodzenie przewodu; prawidłowa ciągłość nie wyklucza filtra ani elektroniki |
| Urządzenie wyłącza się podczas drgań lub poruszenia przewodu | nadłamana żyła, luźny pin, niedociśnięte złącze albo uszkodzenie gniazda | oględziny miejsc zagięcia i mocowania; pomiar ciągłości podczas delikatnego poruszania odłączoną wiązką | skaczący wynik lub chwilowe OL wskazuje na połączenie przerywane, ale trzeba ustalić, czy problem jest w przewodzie, pinie czy gnieździe |
| Nie działa tylko pompa, silnik, grzałka albo zawór | odbiornik, jego wiązka, złącze, sterowanie lub warunki blokujące uruchomienie | kontrola konkretnej gałęzi od modułu do podzespołu oraz pomiar samego odbiornika zgodnie z dokumentacją modelu | sprawna wiązka nie potwierdza sprawności podzespołu ani tego, że moduł podaje właściwe sterowanie |
| Pralka nie rozpoczyna programu i sygnalizuje problem z drzwiami | niedomknięte drzwi, uszkodzona blokada, przewody, złącze albo mechanika drzwi | obejrzenie kostki blokady i wiązki, szczególnie przy zawiasach oraz ruchomych elementach AddWash | przerwana żyła może naśladować awarię zamka; sam komunikat nie jest podstawą do zakupu wiązki |
| Zadziałało zabezpieczenie różnicowoprądowe | uszkodzenie izolacji, zalanie, grzałka, silnik, filtr lub inny element z upływem do obudowy | przerwać użytkowanie; pomiary rezystancji izolacji powinien wykonać technik odpowiednim miernikiem | zwykły test ciągłości przewodu nie lokalizuje bezpiecznie niewielkiej upływności występującej pod napięciem lub po rozgrzaniu |
Jeśli pralka nie odpompowuje wody, przed podejrzeniem przewodów trzeba też sprawdzić drożność układu i pompę pralki Samsung. Przy braku obrotów bębna możliwe są usterki silnika, sterowania, czujnika położenia lub odpływu. Problemy z grzaniem mogą wynikać z wiązki, ale również z grzałki, czujnika temperatury albo modułu.
Oględziny okablowania pralki
Przed demontażem wyjmij wtyczkę z gniazda, zabezpiecz ją przed przypadkowym podłączeniem i postępuj zgodnie z procedurą rozładowania obwodów przewidzianą dla urządzenia. Jeśli w pralce pozostała woda, najpierw usuń ją w kontrolowany sposób.
Po uzyskaniu dostępu obejrzyj:
- wejście przewodu zasilającego do obudowy i odciążenie kabla;
- miejsca przejścia wiązek przez blachy, uchwyty i prowadnice;
- okolice zbiornika, silnika i pompy, gdzie przewody są narażone na drgania;
- zawiasy oraz ruchome drzwi dodatkowe, jeśli pralka ma funkcję AddWash;
- złącza pod kątem cofniętych pinów, luzu, nalotu, śladów detergentu i przegrzania;
- izolację pod kątem przecięcia, przetarcia, stopienia i stwardnienia od temperatury.
Ciemniejszy plastik złącza nie zawsze oznacza przepalenie. O uszkodzeniu świadczą przede wszystkim deformacja obudowy, nadtopienie izolacji, osmolony pin, zapach spalenizny albo wyraźnie luźny zacisk. Trzeba również znaleźć przyczynę przegrzania – wymiana samej kostki bez usunięcia luźnego styku lub przeciążenia może nie rozwiązać problemu.
Jak sprawdzić ciągłość przewodu multimetrem?
Pomiar wykonuje się wyłącznie w obwodzie pozbawionym napięcia. Oba końce badanego przewodu należy odłączyć, aby miernik nie zamknął obwodu przez podzespół lub płytę sterującą.
- Ustaw miernik na test ciągłości albo najniższy właściwy zakres rezystancji.
- Zewrzyj sondy i zapamiętaj rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do odpowiadających sobie styków na obu końcach jednej żyły.
- Powtórz pomiar dla każdej żyły osobno, nie opierając identyfikacji wyłącznie na kolorach.
- Delikatnie poruszaj wiązką w miejscach zgięcia, przy przepustach i bezpośrednio za złączami.
Niska, stabilna rezystancja zbliżona do wyniku zwartych sond potwierdza ciągłość badanego odcinka. OL, brak sygnału albo bardzo duża rezystancja oznacza przerwę. Wynik zmieniający się podczas poruszania przewodem wskazuje na nadłamaną żyłę lub niestabilny styk.
Taki pomiar nie potwierdza pełnej sprawności elektrycznej. Nie wykrywa każdej upływności izolacji, nie ocenia obciążalności przewodu, siły docisku terminala ani zachowania połączenia pod obciążeniem i w podwyższonej temperaturze. Weryfikacja przewodu ochronnego oraz rezystancji izolacji po naprawie wymaga odpowiednich przyrządów i kwalifikacji.
Gdzie znajdują się przewody i jak uzyskać do nich dostęp?
Droga demontażu zależy od konstrukcji pralki. Przewód zasilający i filtr wejściowy są zwykle dostępne od tyłu po zdjęciu górnej pokrywy lub tylnego panelu. Wiązki panelu i elektrozaworów biegną w górnej części obudowy, przewody silnika oraz grzałki prowadzą w stronę zbiornika, a połączenia pompy znajdują się w dolnej części urządzenia.
Nie należy jednak zdejmować kolejnych paneli na podstawie samego ogólnego opisu. W zależności od serii dostęp do pompy może wymagać pracy od spodu, od tyłu albo po zdjęciu przedniej części obudowy. Przed odłączeniem kostek zrób zdjęcia ich położenia, oznacz podobne złącza i zapamiętaj przebieg przewodów w uchwytach.
Podczas montażu wiązka nie może dotykać ruchomego zbiornika, koła pasowego, silnika, gorących elementów ani ostrych krawędzi. Wszystkie fabryczne klipsy, przepusty i odciążenia powinny wrócić na miejsce. Luźno poprowadzony przewód może zostać przetarty podczas wirowania mimo prawidłowego działania tuż po naprawie.
Wymiana całej wiązki czy naprawa przewodu?
Kompletną wiązkę warto wymienić, gdy:
- uszkodzone są złącza lub piny;
- przewody zostały zalane detergentem albo skorodowały;
- występuje kilka przerw lub przetarć;
- usterka znajduje się w stale zginanym odcinku przy zawiasie;
- izolacja jest stopiona, krucha lub uszkodzona na większej długości;
- wiązka zawiera przewody ochronne albo obwody zasilane napięciem sieciowym.
Lokalna naprawa wewnętrznej wiązki może być technicznie możliwa, ale wymaga przewodu o odpowiednim przekroju, izolacji i odporności temperaturowej oraz właściwych terminali lub połączeń zaciskanych. Sztywne połączenie wykonane w punkcie ciągłego zginania może doprowadzić do kolejnego pęknięcia tuż obok naprawy. Nie należy łączyć przewodów przez samo skręcenie i taśmę.
Nie wolno mostkować blokad drzwi, filtra przeciwzakłóceniowego ani przewodu ochronnego. Opisane prace przy wewnętrznej instalacji elektrycznej wymagają doświadczenia, odpowiednich narzędzi i możliwości wykonania kontroli bezpieczeństwa po naprawie. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać kabel do pralki Samsung?
Podstawą jest pełne oznaczenie z tabliczki znamionowej: model wraz z końcowym wariantem, na przykład /EO, /XEO, /S6 albo /0000. Skrócona nazwa bez tej końcówki może obejmować kilka wersji różniących się instalacją elektryczną.
Następnie porównaj:
- numer części Samsung rozpoczynający się zwykle od oznaczenia typu DC...;
- przeznaczenie wiązki – zasilanie, pompa, silnik, uziemienie, drzwi lub inny obwód;
- liczbę złączy, pinów i mechaniczne kodowanie kostek;
- długość przewodów, przebieg odgałęzień oraz rozmieszczenie uchwytów;
- końcówki oczkowe i punkty mocowania przewodów ochronnych;
- parametry przewodu zasilającego, rodzaj wtyczki i sposób zamocowania w obudowie.
Identyczny kolor izolacji lub podobne złącze nie potwierdzają zgodności. Przed zamówieniem odczytaj pełny model z tabliczki i porównaj numer starej wiązki. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, całej części, obu stron złączy i sposobu prowadzenia przewodów.
FAQ – kable i wiązki do pralek Samsung
Czy brak reakcji pralki oznacza uszkodzony kabel zasilający?
Nie. Najpierw sprawdź gniazdo i zabezpieczenie obwodu. W pralce przyczyną może być również filtr przeciwzakłóceniowy, złącze wejściowe, okablowanie do modułu albo sterownik. Dopiero wykryta przerwa lub widoczne uszkodzenie uzasadniają wymianę kabla.
Czy sygnał dźwiękowy miernika potwierdza, że wiązka jest sprawna?
Potwierdza jedynie zamknięty obwód w warunkach pomiaru. Nie sprawdza izolacji pod napięciem, zachowania pod obciążeniem ani docisku pinów. Warto obserwować także wskazanie rezystancji i delikatnie poruszać przewodem podczas testu.
Czy można wymienić samą kostkę na końcu wiązki?
Jest to możliwe tylko wtedy, gdy dostępne są właściwa obudowa, terminale i narzędzie do ich zaciskania, a reszta przewodów nie jest uszkodzona. Nadtopione złącze wymaga również sprawdzenia współpracującego gniazda i przyczyny przegrzania.
Dlaczego nowa wiązka wygląda podobnie, ale nie pasuje?
Różne wersje tego samego modelu mogą mieć odmienną długość odgałęzień, liczbę pinów, położenie zatrzasku lub przypisanie przewodów. Wiązkę dobiera się katalogowo po pełnym modelu z wariantem końcowym i numerze części, a nie wyłącznie po zdjęciu.
Czy przewód ochronny można tymczasowo odłączyć, aby znaleźć przebicie?
Nie. Odłączenie PE usuwa podstawową ochronę przeciwporażeniową i może pozostawić niebezpieczne napięcie na obudowie. Przy zadziałaniu zabezpieczenia różnicowoprądowego urządzenie należy odłączyć, a lokalizację upływności wykonać miernikiem rezystancji izolacji.
