Silniki pralek Samsung
Silniki pralek Samsung odpowiadają za obroty bębna podczas prania i wirowania. Brak ruchu, szarpanie, nadmierne iskrzenie lub błąd napędu nie zawsze oznaczają jednak konieczność wymiany całego silnika. Przed zakupem warto sprawdzić pasek, połączenia, czujnik obrotów i sterowanie, a część dobrać według pełnego modelu Samsung wraz z wariantem końcowym.
Czy brak obrotów oznacza uszkodzony silnik pralki Samsung?
Nie. Silnik jest tylko jednym z elementów układu napędowego. Bęben może nie ruszać również z powodu zerwanego paska, mechanicznego zablokowania, uszkodzonego czujnika obrotów, przerwanej wiązki albo problemu z modułem sterującym. Zanim zamówisz silnik do pralki Samsung, ustal, na którym etapie zanika napęd.
| Objaw | Możliwe przyczyny | Co sprawdzić w pierwszej kolejności | Interpretacja |
| Bęben nie porusza się, ale słychać pracę napędu | Zerwany lub zsunięty pasek, uszkodzone koło pasowe | Zdejmij osłonę napędu i obejrzyj pasek oraz koło | Pracujący silnik i nieruchomy bęben wskazują przede wszystkim na brak mechanicznego przeniesienia napędu |
| Silnik próbuje ruszyć, a bęben tylko szarpie | Przeciążenie mechaniczne, brak jednej fazy silnika BLDC, czujnik Halla, złącze, inwerter | Obróć pusty bęben ręką, skontroluj kostki i porównaj rezystancje uzwojeń zgodnie z dokumentacją modelu | Prawidłowe uzwojenia nie wykluczają awarii czujnika, przewodów ani sterowania |
| Brak obrotów pojawia się po kilku minutach | Szczotki tracące kontakt, przegrzane połączenie, zabezpieczenie termiczne, elektronika | Sprawdź szczotki i komutator w silniku szczotkowym oraz wtyki i wiązkę | Usterka okresowa wymaga kontroli styków i zachowania części po nagrzaniu, a nie tylko pomiaru na zimno |
| Intensywne iskrzenie i zapach spalenizny | Zużyte lub zablokowane szczotki, uszkodzony komutator albo wirnik | Przerwij pracę i obejrzyj powierzchnię komutatora oraz obie szczotki | Sama wymiana szczotek nie pomoże, jeżeli komutator ma wypalone, uniesione lub nierówne lamelki |
| Głośne wirowanie | Łożyska bębna, ciało obce, pasek, koło pasowe, łożyska silnika | W napędzie paskowym zdejmij pasek i osobno obróć bęben oraz wał silnika | Hałas pozostały przy obracaniu samego bębna kieruje diagnostykę w stronę zbiornika i łożyskowania |
Silnik szczotkowy czy bezszczotkowy?
W pralkach Samsung występują różne konstrukcje napędu. Silnik komutatorowy ma dwie szczotki węglowe współpracujące z komutatorem wirnika. Zużycie szczotek może powodować brak rozruchu, przerywanie obrotów, nierówną pracę i nadmierne iskrzenie.
Silnik bezszczotkowy BLDC nie ma szczotek ani komutatora. Jego uzwojeniami steruje układ elektroniczny, a informacja o położeniu i prędkości wirnika może pochodzić z czujnika Halla. Usterka napędu BLDC może leżeć w stojanie, wirniku, czujniku, przewodach lub części falownikowej modułu.
Nie należy rozpoznawać rodzaju silnika wyłącznie po określeniu Digital Inverter na obudowie pralki. Przed doborem części trzeba sprawdzić budowę napędu i numer umieszczony na etykiecie wymontowanego zespołu.
Diagnostyka od najprostszych przyczyn
1. Sprawdź, czy bęben nie jest zablokowany
Odłącz pralkę od zasilania, opróżnij ją i powoli obróć bęben ręką. Ruch powinien być płynny. Metaliczne tarcie, punktowe blokowanie lub bardzo duży opór mogą oznaczać ciało obce między bębnem a zbiornikiem, uszkodzenie krzyżaka, łożysk albo inny problem mechaniczny. Silnik sterowany przez moduł może wtedy tylko szarpnąć bębnem i przerwać próbę rozruchu.
Luz góra–dół wyczuwalny na krawędzi bębna oraz głuche stuki kierują uwagę na łożyskowanie pralek Samsung, a nie na sam silnik.
2. Skontroluj pasek i koło pasowe
W modelach z napędem paskowym zdejmij odpowiednią osłonę i sprawdź, czy pasek znajduje się na małym kole silnika i dużym kole bębna. Poszukaj pęknięć, przetarć, postrzępionych krawędzi oraz śladów ślizgania. Zsunięcie paska może być skutkiem jego zużycia, ale również luzu albo odkształcenia koła pasowego.
Po zdjęciu paska można osobno obrócić bęben i wał silnika. Pozwala to ustalić, z którego zespołu pochodzi hałas lub opór. Jeżeli problem dotyczy przeniesienia napędu, sprawdź paski pralek Samsung oraz koła pasowe Samsung.
3. Oceń szczotki i komutator

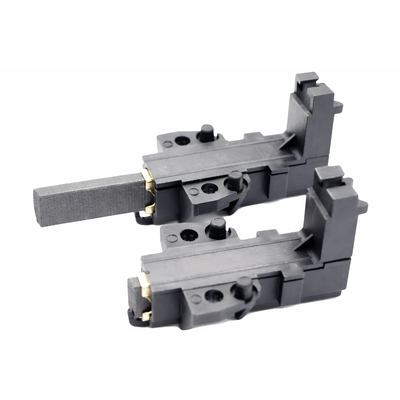

Ten etap dotyczy wyłącznie silników komutatorowych. Obie szczotki należy wyjąć i porównać. Powinny swobodnie przesuwać się w oprawkach, być dociskane przez sprężyny i mieć powierzchnię dopasowaną do krzywizny komutatora. Jedna szczotka zużyta wyraźnie mocniej może wskazywać na zakleszczenie oprawki, nierówny komutator lub problem z osadzeniem silnika.
Nie ma jednej granicznej długości szczotki właściwej dla wszystkich silników Samsung. Liczą się konstrukcja oprawki, faktyczny wysuw, docisk oraz numer silnika. Nowe szczotki wymienia się parami. Po montażu mogą wymagać krótkiego okresu dotarcia, ale silne iskrzenie obejmujące znaczną część obwodu komutatora nie jest prawidłowym efektem docierania.
Komutator powinien mieć równą powierzchnię. Głębokie rowki, nadpalone albo uniesione lamelki i miejscowe przebarwienia mogą oznaczać uszkodzenie wirnika. W takim przypadku nowe szczotki mogą szybko się zniszczyć.
4. Sprawdź przewody i złącza
Przed pomiarem odłącz kostkę silnika, oznacz jej położenie i obejrzyj każdy styk. Szukaj luźnych pinów, nadtopionej obudowy złącza, korozji, śladów zalania i przewodów pękniętych przy zacisku. Ciągłość wiązki należy sprawdzać między kostką silnika a właściwym złączem modułu, poruszając przewodem podczas pomiaru. Dzięki temu można ujawnić przerwę pojawiającą się tylko przy ugięciu.
Nie wolno przekładać pinów ani łączyć podobnego silnika według kolorów przewodów. Kolory i układ złącza mogą różnić się między wersjami, mimo podobnego wyglądu podzespołu.
Jak mierzyć silnik pralki Samsung?
Pomiary rezystancji wykonuje się przy pralce odłączonej od sieci i przy wypiętej kostce silnika. Odłączenie badanego zespołu zapobiega mierzeniu równoległych obwodów modułu. Przed rozpoczęciem trzeba ustalić typ silnika oraz funkcję pinów z dokumentacji konkretnej wersji urządzenia.
Uzwojenia silnika BLDC
W silniku trójfazowym porównuje się rezystancję między każdą parą zacisków fazowych. Wyniki powinny być do siebie zbliżone. Przerwa w jednej parze może wskazywać na uszkodzone uzwojenie, przewód, styk lub zabezpieczenie termiczne, jeśli występuje w danej konstrukcji. Wyraźnie odmienny wynik jednej fazy wymaga sprawdzenia połączeń i stojana.
Nie należy stosować jednej wartości rezystancji do wszystkich silników Samsung. Wynik zależy od konkretnego zespołu, temperatury uzwojenia i dokładności miernika przy małych rezystancjach. Równe wyniki faz nie potwierdzają pełnej sprawności: zwykły multimetr może nie wykryć zwarcia międzyzwojowego ujawniającego się dopiero pod obciążeniem.
Silnik komutatorowy i tachogenerator
W silniku szczotkowym można sprawdzić ciągłość uzwojeń stojana, obwodu wirnika przez szczotki oraz czujnika prędkości, ale przypisanie zacisków zależy od typu silnika. Obracanie wałem podczas pomiaru obwodu wirnika może ujawnić chwilowe przerwy powodowane przez uszkodzony komutator lub brak kontaktu szczotek.
Jeżeli silnik ma tachogenerator, jego cewkę można sprawdzić pod kątem przerwy, a podczas powolnego obracania wałem obserwować powstawanie niewielkiego napięcia przemiennego. Taki test potwierdza jedynie podstawową reakcję czujnika. Nie określa poprawności sygnału przy pełnej prędkości ani jakości połączenia z modułem.
Czujnika Halla nie należy badać według procedury przeznaczonej dla tachogeneratora. Wymaga on właściwego zasilania, poprawnego pinoutu i obserwacji sygnałów zgodnie z dokumentacją danego napędu.
Pomiar izolacji
Sprawdzenie izolacji uzwojeń względem metalowej obudowy wymaga miernika rezystancji izolacji i napięcia probierczego przewidzianego w procedurze serwisowej. Zwykły multimetr może wykryć wyraźne zwarcie do obudowy, lecz wynik poza jego zakresem nie potwierdza bezpiecznej izolacji podczas pracy.
Pomiar rezystancji izolacji, badanie pracującego napędu i pomiary na module pod napięciem są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno odłączać przewodu ochronnego ani mostkować zabezpieczenia termicznego w celu uruchomienia pralki.
Co oznacza błąd 3E lub 3C?
W wielu pralkach Samsung kody 3E, 3C albo ich rozszerzone warianty dotyczą problemu z napędem lub sygnałem obrotów. Kod nie wskazuje jednak automatycznie na konieczność wymiany silnika. Możliwe są między innymi:
- zablokowanie lub przeciążenie bębna;
- przerwa albo zwarcie w uzwojeniu;
- nieprawidłowy sygnał czujnika Halla lub tachogeneratora;
- luźna kostka lub uszkodzona wiązka;
- usterka inwertera albo głównego modułu sterującego.
Znaczenie 3E może różnić się między rynkami i rodzinami urządzeń; w niektórych instrukcjach kod jest również przypisany do problemu z zasilaniem. Dlatego kod trzeba porównać z instrukcją pełnego modelu pralki. Błąd UE lub Ub zwykle dotyczy niewyważenia wsadu i sam w sobie nie jest podstawą do zakupu silnika.
Jeżeli bęben obraca się swobodnie, pasek jest sprawny, uzwojenia nie mają przerwy, a przewody są ciągłe, kolejnym etapem jest kontrola czujnika obrotów oraz sterownika lub modułu pralki Samsung. Sprawny silnik może nie ruszyć, gdy moduł nie podaje prawidłowego sterowania albo nie odbiera informacji zwrotnej.
Dostęp i wymiana silnika
W pralkach z napędem paskowym silnik jest zwykle zamontowany w dolnej części zbiornika. Dostęp często prowadzi przez tylną osłonę, lecz w części konstrukcji wygodniejszy lub wymagany jest dostęp od spodu. Po odłączeniu zasilania i zabezpieczeniu dopływu wody należy:
- Udokumentować prowadzenie przewodów i położenie złączy.
- Zdjąć pasek, jeżeli występuje.
- Odłączyć kostkę zasilającą, przewód ochronny i złącze czujnika zgodnie z konstrukcją.
- Podeprzeć silnik przed odkręceniem mocowań, ponieważ po ich zwolnieniu może nagle opaść.
- Wysunąć zespół bez ciągnięcia za przewody i bez uszkadzania zbiornika.
Napęd montowany bezpośrednio na osi bębna ma inną budowę. Dostęp może wymagać demontażu wirnika i stojana z tylnej części zbiornika. Silne magnesy wirnika, sposób ustalenia jego położenia i wymagany moment dokręcenia śruby centralnej powodują, że należy korzystać z procedury właściwej dla modelu.
Po montażu sprawdź, czy przewody nie dotykają koła, paska ani innych części ruchomych. W napędzie paskowym pasek powinien przebiegać centralnie po kole. Pierwszą próbę wykonaj z pustym bębnem, obserwując rozruch, zmianę kierunku i wejście na wirowanie. Przerwij test, jeśli pojawi się silne iskrzenie, tarcie, zapach przegrzania lub ponowny błąd napędu.
Jak dobrać właściwy silnik do pralki Samsung?
Podstawą doboru jest pełny model z tabliczki znamionowej wraz z wariantem końcowym, na przykład oznaczeniem po ukośniku. Sam skrót modelu widoczny na panelu może nie identyfikować wersji produkcyjnej. W pralkach ładowanych od frontu tabliczka znajduje się zwykle przy otworze drzwiowym lub na tylnej ścianie.
Dodatkowo porównaj:
- numer części i oznaczenie producenta na etykiecie starego silnika, często rozpoczynające się w częściach Samsung od DC31 lub DC93;
- typ napędu: szczotkowy, BLDC paskowy albo zespół mocowany bezpośrednio;
- liczbę, położenie i funkcję pinów złącza;
- obecność oraz typ czujnika prędkości;
- kształt mocowań, rozstaw uchwytów i położenie koła napędowego;
- zgodność katalogową z pełnym wariantem pralki.
Identyczny wygląd, zbliżona moc lub pasująca kostka nie potwierdzają zamienności. Nie należy dopasowywać silnika przez obcinanie uchwytów, przerabianie złączy albo zmianę kolejności przewodów. Przed zakupem odczytaj pełny model Samsung z końcówką, na przykład /0000, i wykonaj wyraźne zdjęcie etykiety starego silnika.
FAQ – silniki pralek Samsung
Czy kod 3C oznacza uszkodzony silnik?
Nie. Kod zawęża diagnostykę do układu napędowego, lecz przyczyną może być również zablokowany bęben, czujnik obrotów, przewód, złącze lub moduł sterujący. Znaczenie kodu trzeba potwierdzić w instrukcji pełnego modelu.
Jak odróżnić awarię silnika od zużytych łożysk bębna?
W pralce z paskiem zdejmij go i obróć osobno bęben oraz wał silnika. Jeżeli hałas, luz albo opór pozostają po stronie bębna, bardziej prawdopodobna jest usterka łożyskowania, krzyżaka lub ciało obce w zbiorniku.
Czy nowe szczotki rozwiążą problem braku obrotów?
Tylko gdy pralka ma silnik komutatorowy, a przyczyną jest brak prawidłowego kontaktu szczotek. Przed wymianą trzeba ocenić również oprawki, sprężyny i komutator. Silniki BLDC nie mają szczotek węglowych.
Czy silnik można uznać za sprawny, jeśli uzwojenia mają ciągłość?
Nie. Pomiar ciągłości wykrywa głównie przerwę, ale może nie ujawnić zwarcia międzyzwojowego, uszkodzenia izolacji pod napięciem, problemu czujnika ani usterki występującej dopiero po nagrzaniu i obciążeniu.
Czy każdy silnik inwerterowy wymaga programowania?
Nie. Sam pasywny zespół silnika zwykle nie jest programowany, ale musi być elektrycznie i mechanicznie zgodny ze sterownikiem. Konfiguracji może wymagać wymieniany moduł, zależnie od modelu oraz wersji części.
Jakie dane są potrzebne do doboru silnika Samsung?
Potrzebny jest pełny model pralki wraz z wariantem po ukośniku oraz oznaczenia z etykiety silnika. Pomocne są także zdjęcia jego złącza, mocowań i koła napędowego. Samo podobieństwo zdjęcia produktu nie wystarcza.
