DW7 41 FI VR01
Części do zmywarki TEKA DW7 41 FI VR01 pozwalają usunąć problemy z pobieraniem i odpływem wody, grzaniem, obiegiem myjącym, drzwiami lub koszami. Przed zakupem ustal przyczynę usterki i porównaj pełne dane z tabliczki znamionowej, zwłaszcza kod produktu oraz wersję VR01. Dzięki temu unikniesz zamówienia elementu podobnego, lecz przeznaczonego do innego wykonania zmywarki.
Jak rozpoznać właściwą część do TEKA DW7 41 FI VR01?
DW7 41 FI to oznaczenie modelu, natomiast VR01 określa wersję wykonania urządzenia. W przypadku części takich jak moduł sterujący, pompa, elektrozawór, dozownik czy elementy drzwi pominięcie wersji może prowadzić do wyboru podzespołu z innymi złączami, mocowaniami, parametrami albo konfiguracją.
Na tabliczce znamionowej TEKA należy odczytać:
- kod produktu,
- pełny opis modelu,
- wersję oznaczoną jako VR,
- numer seryjny.
Tabliczki w zmywarkach szuka się po otwarciu drzwi, zwykle na ich bocznej krawędzi lub przy obrzeżu komory. Do identyfikacji części warto również zachować numer nadrukowany na wymontowanym podzespole. Sam wygląd, liczba przewodów lub zgodny kształt wtyczki nie potwierdzają kompatybilności.
Objaw nie wskazuje automatycznie uszkodzonej części
W zmywarce jeden problem może mieć kilka przyczyn. Przykładowo brak podgrzewania wody nie oznacza od razu uszkodzonej grzałki. Sterownik może nie uruchomić grzania również wtedy, gdy nie otrzymuje prawidłowej informacji o temperaturze, ilości wody albo ciśnieniu wytwarzanym przez pompę myjącą.
| Objaw | Co sprawdzić w pierwszej kolejności | Kolejne możliwe przyczyny |
| Woda pozostaje na dnie | filtry, studzienkę, syfon i wąż odpływowy | zablokowana lub uszkodzona pompa odpływowa, przewody, sterowanie |
| Zmywarka nie pobiera wody | zawór instalacji, ułożenie węża i sitko dopływowe | elektrozawór, przepływomierz, wiązka przewodów, moduł |
| Naczynia są zimne i niedomyte | wybrany program, ilość wody i pracę pompy myjącej | grzałka, NTC, presostat grzałki, termostaty, przekaźnik lub połączenia |
| Słychać silnik, ale ramiona się nie obracają | ułożenie naczyń, drożność dysz i kanałów ramion | pompa myjąca, jej wirnik, kondensator lub nieszczelność obiegu |
| Pompa pracuje bez przerwy | obecność wody w podstawie zmywarki | wyciek, pływak lub mikroprzełącznik zabezpieczenia przeciwzalaniowego |
| Panel nie reaguje | zasilanie, włącznik i domknięcie drzwi | zamek, przewody w drzwiach, filtr sieciowy lub moduł sterujący |
Zmywarka nie odpompowuje wody
Zacznij od wyjęcia i umycia zespołu filtrów. Przed otwarciem osłony studzienki usuń wodę i luźne zanieczyszczenia, aby nie wpadły głębiej do pompy. Sprawdź także wąż odpływowy na całej dostępnej długości oraz króciec syfonu. Pompa może pracować słyszalnie, a mimo to nie wypompowywać wody z powodu szkła, pestki, folii lub sznurka hamującego wirnik.
Jeżeli droga odpływu jest drożna, można zbadać odłączoną pompę. Dokumentacja rodziny DW7 41 FI podaje dla pompy odpływowej rezystancję 150–220 Ω. Pomiar wykonuje się po odłączeniu zmywarki od sieci i wypięciu przewodów z pompy. Brak ciągłości wskazuje na przerwę w uzwojeniu, ale wynik mieszczący się w podanym zakresie nie potwierdza jeszcze sprawności mechanicznej. Pompa może mieć zużyty wirnik, blokować się pod obciążeniem lub pracować z niewystarczającą wydajnością.
Odpowiednie podzespoły można porównać w kategorii pomp myjących i spustowych do zmywarek TEKA, ale zakup powinien nastąpić dopiero po wykluczeniu niedrożności.
Zmywarka nie pobiera wody lub wyświetla E1
W tej rodzinie urządzeń kod E1 oznacza przekroczenie czasu napełniania. Sterownik otworzył zawór dopływowy, lecz w ciągu czterech minut nie zarejestrował wymaganej ilości wody na podstawie impulsów przepływomierza. Nie jest to jednoznaczny kod uszkodzenia elektrozaworu.
Kolejność kontroli:
- Upewnij się, że zawór instalacji jest całkowicie otwarty i z kranu rzeczywiście wypływa woda.
- Sprawdź, czy wąż dopływowy nie został przygnieciony po wsunięciu zmywarki w zabudowę.
- Oczyść sitko na dopływie, nie uszkadzając jego siatki.
- Skontroluj złącze i uzwojenie elektrozaworu. Dla elementu opisanego w dokumentacji DW7 41 FI podano 3,4–4,3 kΩ.
- Jeżeli zawór jest drożny i elektrycznie ciągły, sprawdź przepływomierz oraz jego przewody.
Prawidłowa rezystancja cewki nie dowodzi, że zawór otwiera się mechanicznie. Z kolei brak impulsów z przepływomierza może wynikać z uszkodzenia samego czujnika, zablokowanego obiegu wody albo przerwy w wiązce. Dokumentacja przewiduje obserwację impulsów miernikiem w trybie testu diody podczas przepływu wody; test dynamiczny powinien wykonywać technik według procedury serwisowej.
W razie potwierdzonej usterki przejdź do elektrozaworów zmywarek TEKA.
Brak grzania, długi program lub kod E3
Kod E3 pojawia się, gdy po 60 minutach pracy układu grzania temperatura odczytana przez czujnik NTC nadal nie osiągnęła wymaganej wartości. Przed wymianą grzałki trzeba sprawdzić, czy zmywarka pobiera odpowiednią ilość wody i czy pompa myjąca wytwarza obieg. Niewystarczające ciśnienie może nie uruchomić presostatu zabezpieczającego grzałkę.
Dla grzałki stosowanej w udokumentowanej rodzinie DW7 41 FI podano moc 1800 W oraz rezystancję 29,3 Ω ± 1,47 Ω. Pomiar wykonuje się na zimnym, odłączonym elemencie, po wypięciu jego złącza. Wynik nieskończony oznacza przerwę. Zdecydowanie zaniżona wartość może wskazywać na uszkodzenie uzwojenia lub błąd pomiaru przez równoległe połączenie z innym obwodem.
Sprawdzenie rezystancji nie wystarcza do pełnej oceny grzałki. Należy także skontrolować izolację względem obudowy odpowiednim miernikiem izolacji. Zwykły multimetr może wykryć zwarcie o małej rezystancji, ale nie potwierdzi bezpiecznej izolacji pod napięciem roboczym.
Jeśli grzałka jest sprawna, kolejne punkty diagnostyczne to:
- czujnik temperatury NTC i jego przewody,

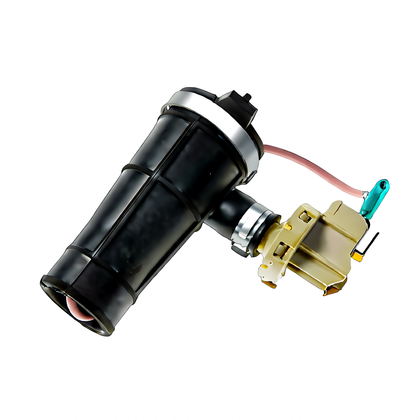

- presostat oraz wąż układu ciśnieniowego grzałki,
- termostaty zabezpieczające,
- złącza narażone na wilgoć lub przegrzanie,
- przekaźnik grzałki i ścieżki modułu sterującego.
Pomiar napięcia podczas programu odbywa się przy napięciu sieciowym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia miejsca pracy. Nie są przeznaczone dla osoby bez przygotowania. Grzałki do urządzeń tej marki są zebrane w kategorii grzałek do zmywarek TEKA.
Pompa myjąca pracuje głośno lub nie wytwarza ciśnienia

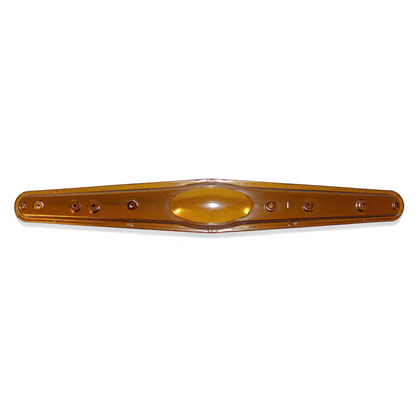

Pompa myjąca zasila ramiona spryskujące. Niedomyte naczynia mogą jednak wynikać również z zatkanych dysz, zablokowania ramienia przez wysokie naczynie, źle złożonych filtrów albo nieszczelnego połączenia kanału doprowadzającego wodę do górnego ramienia.
Po wykluczeniu tych przyczyn można skontrolować pompę. Dokumentacja podaje dla pompy myjącej 131,4 Ω z tolerancją ±10% oraz kondensator 3 µF. Rezystancję mierzy się po wypięciu złącza. Kondensator należy rozładować i zbadać miernikiem pojemności. Prawidłowe uzwojenie nie wyklucza zużycia mechanicznego, zablokowanego wirnika ani kondensatora tracącego pojemność pod obciążeniem.
Co oznaczają kody E4, E6 i E7?
| Kod | Znaczenie w rodzinie DW7 41 FI | Co sprawdzić |

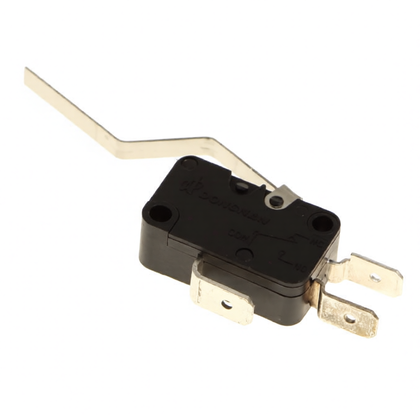

| E4 | aktywacja mikroprzełącznika przepełnienia przez ponad 2 sekundy | wodę w podstawie, pływak, węże, obejmy, pompę, misę, dozownik i uszczelnienia |
| E6 | wykrycie przerwy w obwodzie NTC podczas testu serwisowego | czujnik, wypiętą wtyczkę, styki i przerwany przewód |
| E7 | wykrycie zwarcia obwodu NTC podczas testu serwisowego | czujnik, wilgoć w złączu, uszkodzoną izolację przewodów |
Przy E4 samo usunięcie wody z podstawy może skasować objaw, ale nie usuwa źródła wycieku. Nie uruchamiaj kolejnych pełnych cykli, dopóki nie sprawdzisz, skąd wypływa woda. Przechylanie zabudowanej zmywarki może zalać elektronikę, podłogę lub elementy mebli i nie powinno zastępować kontroli szczelności.
E6 albo E7 nie są samodzielnym dowodem uszkodzenia czujnika. Taką samą informację sterownik może otrzymać przy rozłączonej kostce, skorodowanym styku lub uszkodzonej wiązce. Charakterystyka rezystancji NTC zależy od jego typu i temperatury, dlatego należy porównywać ją z danymi właściwymi dla konkretnego czujnika, a nie z przypadkową wartością znalezioną dla innej zmywarki.
Dostęp do podzespołów i wymiana
Filtry, ramiona spryskujące, kosze, rolki i część osłon można obsłużyć od strony komory. Pompy, grzałka, elektrozawory i układ przeciwzalaniowy znajdują się w dolnej części urządzenia. Moduł, włącznik i dozownik wymagają zwykle dostępu do konstrukcji drzwi.
Przed wysunięciem zmywarki z zabudowy:
- odłącz ją od zasilania i potwierdź brak napięcia,
- zamknij dopływ wody,
- odłącz lub zabezpiecz węże,
- zdejmij cokół i mocowania urządzenia do mebli,
- zabezpiecz front meblowy oraz podłogę.
Nie kładź zmywarki na przypadkowym boku, jeżeli w podstawie lub układzie hydraulicznym pozostała woda. Przed odłączaniem przewodów wykonaj zdjęcia złączy, ale nie opieraj ponownego montażu wyłącznie na kolorach izolacji. Wtyczki, węże, uszczelki i obejmy muszą wrócić do właściwych gniazd bez skręcenia i naprężenia.

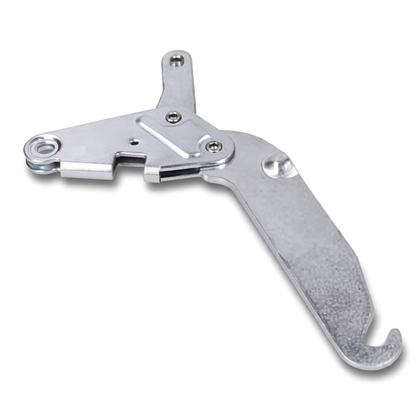

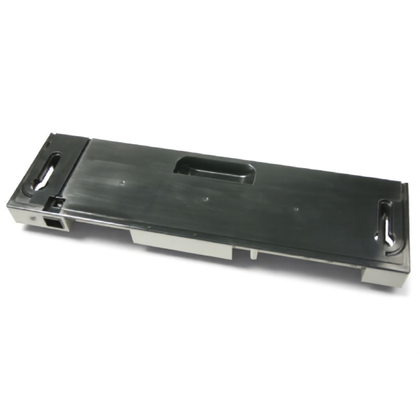

Przy pracach w drzwiach trzeba podeprzeć front meblowy. Zmiana jego masy wpływa na działanie sprężyn i zawiasów. Uszkodzone elementy można porównać w kategorii elementów drzwi zmywarek TEKA.
Po naprawie najpierw wykonaj kontrolę szczelności, następnie krótki program bez naczyń. Sprawdź pobór i odpływ wody, pracę ramion, nagrzewanie oraz podstawę urządzenia. Dopiero po pozytywnym teście zamocuj zmywarkę w zabudowie.
Moduł sterujący – kiedy nie kupować go na próbę?
Moduł może odpowiadać za brak zasilania podzespołu, ale przed jego wymianą należy potwierdzić sprawność odbiornika, przewodów, czujników i elementów zabezpieczających. Przykładowo sprawna grzałka nie otrzyma zasilania przy nieprawidłowym sygnale NTC lub presostatu. Podobnie elektrozawór nie pobierze wody, jeśli przepływ został odcięty przez aktywne zabezpieczenie przeciwzalaniowe.
Moduły mogą różnić się programem, obsadą elementów i konfiguracją. Numer płytki widoczny na laminacie nie zawsze jest numerem kompletnej części serwisowej. Dobierając podzespół z kategorii elektroniki do zmywarek TEKA, porównaj pełne oznaczenie DW7 41 FI VR01, kod produktu i numer starego modułu. Nie zakładaj bez potwierdzenia, że nowa płytka jest zaprogramowana lub gotowa do montażu.
FAQ – części i naprawa TEKA DW7 41 FI VR01
Czy część opisana jako DW7 41 FI będzie pasować do wersji VR01?
Nie można tego potwierdzić wyłącznie na podstawie skróconego modelu. Teka wskazuje wersję VR jako istotny element identyfikacji urządzenia. Trzeba porównać kod produktu, VR01, numer katalogowy części oraz jej wykonanie.
Czy kod E3 oznacza konieczność wymiany grzałki?
Nie. E3 oznacza, że w wymaganym czasie nie osiągnięto zadanej temperatury. Przyczyną może być grzałka, NTC, brak właściwego obiegu wody, presostat, termostat, przewody lub moduł sterujący.
Jak sprawdzić pompę odpływową?
Najpierw wyczyść filtry i sprawdź wąż oraz syfon. Następnie, przy odłączonym zasilaniu i wypiętym złączu, zmierz uzwojenie pompy. Dla tej rodziny podano 150–220 Ω. Taki wynik nie wyklucza mechanicznego zablokowania lub spadku wydajności.
Czy wodę w podstawie po błędzie E4 wystarczy wysuszyć?
Nie. Osuszenie może zwolnić pływak i chwilowo usunąć komunikat, ale trzeba jeszcze znaleźć źródło przecieku. Kontroli wymagają między innymi węże, obejmy, pompy, misa, dozownik i uszczelnienia.
Jakie dane wysłać, aby dobrać część?
Najlepiej przesłać czytelne zdjęcie całej tabliczki znamionowej z kodem produktu, modelem, oznaczeniem VR01 i numerem seryjnym, a także zdjęcie części oraz wszystkich widocznych na niej numerów. W przypadku elementów mechanicznych przydatne są również zdjęcia mocowań i złączy.
