Oświetlenie LED, moduły świetlne i żarówki zmywarki
Oświetlenie zmywarki może rozjaśniać komorę, podświetlać panel albo sygnalizować stan programu na podłodze. Brak światła nie zawsze oznacza uszkodzenie modułu LED — przyczyną bywają ustawienia, połączenia lub układ wykrywania drzwi. Przed zakupem sprawdź rodzaj lampki, mocowanie, złącze i pełne oznaczenie zmywarki z tabliczki znamionowej.
Jakie oświetlenie może występować w zmywarce?
Przed rozpoczęciem diagnostyki ustal, która lampka nie działa. W zmywarkach stosuje się kilka układów o innym przeznaczeniu:
- oświetlenie komory włączane po otwarciu drzwi;
- lampkę stanu programu umieszczoną na drzwiach lub panelu;
- projekcję na podłogę, która w urządzeniach do zabudowy informuje o trwającym, zakończonym albo przerwanym programie;
- podświetlenie przycisków i prowadnic światła;
- żarówki halogenowe lub inne wymienne źródła światła spotykane w wybranych konstrukcjach;

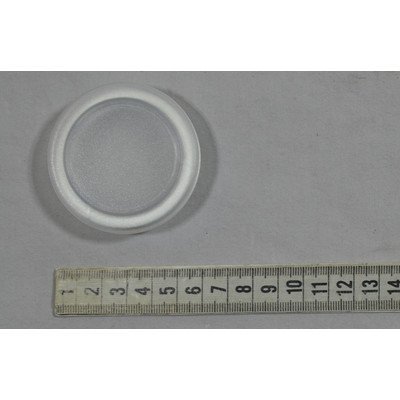

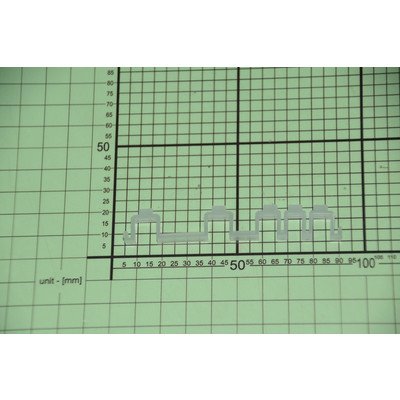

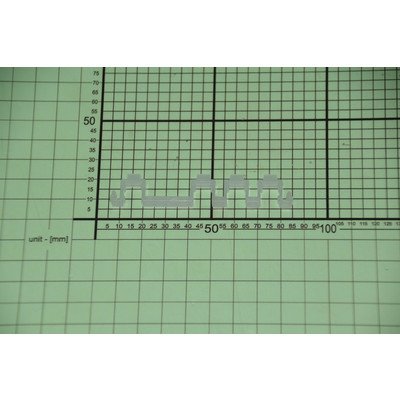

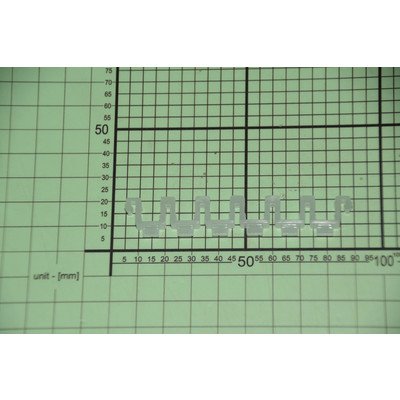

- klosze, uszczelki, dyfuzory i światłowody, które osłaniają źródło światła albo kierują jego strumień.
Kolor i sposób działania wskaźnika podłogowego zależą od modelu. Przykładowo w jednej rodzinie urządzeń światło czerwone oznacza pracę programu, zielone jego zakończenie, a migające czerwone sygnalizuje usterkę. Nie należy jednak przenosić tego znaczenia na zmywarki innych serii bez sprawdzenia instrukcji.
Lampka zmywarki nie świeci – co sprawdzić przed zakupem części?
Brak światła nie jest sam w sobie dowodem przepalenia żarówki lub uszkodzenia modułu LED. Kolejność sprawdzania zależy od zachowania pozostałych funkcji urządzenia.
Zmywarka działa, ale nie świeci oświetlenie komory
Najpierw zamknij drzwi na kilkadziesiąt sekund i otwórz je ponownie. W niektórych modelach oświetlenie automatycznie gaśnie po dłuższym pozostawieniu otwartych drzwi. Wybrane urządzenia pozwalają również wyłączyć lampkę w menu ustawień.
Jeżeli instrukcja potwierdza, że światło powinno się włączyć, wykonaj oględziny:
- Odłącz zmywarkę od zasilania i odczekaj przed demontażem elementów drzwi lub obudowy.
- Sprawdź klosz, uszczelkę oraz okolice lampki pod kątem pęknięć, zacieków, korozji i śladów przegrzania.
- Obejrzyj złącze i przewody, zwłaszcza w miejscach przejścia przez drzwi oraz w pobliżu zawiasów.
- Jeśli źródło światła jest wymienne, wyjmij je zgodnie z instrukcją modelu i skontroluj styki oraz mocowanie.
Pęknięty klosz albo zdeformowana uszczelka wymagają uwagi nawet wtedy, gdy dioda nadal świeci. Wilgoć przedostająca się do oprawy może spowodować korozję złącza i kolejną awarię nowego modułu.
Nie działa również panel lub zmywarka nie reaguje
W takiej sytuacji sama lampka jest mało prawdopodobnym wyjaśnieniem całego problemu. Trzeba sprawdzić zasilanie urządzenia, połączenia panelu oraz układ sterujący. Jeżeli zgasły równocześnie wszystkie kontrolki, wyświetlacz i podświetlenie, nie należy wymieniać pojedynczej diody na próbę.
Przyczyną mogą być między innymi przerwane przewody, złącze panelu, uszkodzenie zasilania elektroniki albo modułu sterującego zmywarki. Zakup sterownika powinien nastąpić dopiero po potwierdzeniu jego usterki i wykluczeniu połączeń.
Światło zapala się tylko przy poruszaniu drzwiami
Taki objaw kieruje uwagę na przewody pracujące przy otwieraniu drzwi, poluzowane złącze lub mechanizm zamka. Lampka sterowana sygnałem otwarcia drzwi może nie otrzymać polecenia, gdy mikrostyk lub zatrzask nie zmienia prawidłowo stanu.
W pierwszej kolejności sprawdza się mechaniczne domknięcie, położenie zaczepu, przeszkody przy drzwiach oraz stan włączników i mikrostyków zmywarki. Następnie kontroluje się wiązki i przewody. Sam fakt, że zmywarka rozpoczyna program, nie zawsze wyklucza problem z wielosekcyjnym zamkiem lub osobnym obwodem lampki.
Migotanie, słabe światło i niesprawna projekcja na podłogę
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić? |
| Lampka migocze | luźne złącze, uszkodzony przewód, korozja, moduł LED lub jego zasilanie | reakcja na ruch drzwi wskazuje częściej na połączenie; stałe migotanie może wymagać sprawdzenia modułu i napięcia zasilającego |
| Jedna z kilku lampek nie działa | pojedynczy moduł LED, jego złącze lub odcinek wiązki | pozostałe lampki działające prawidłowo zawężają obszar diagnostyki, ale nie potwierdzają jeszcze uszkodzenia samej diody |
| Światło jest słabe lub nierówne | zabrudzony albo zmatowiały dyfuzor, uszkodzenie źródła światła, spadek napięcia na połączeniu | po oczyszczeniu osłony oceń złącza i porównaj działanie wszystkich punktów świetlnych |
| Brak projekcji na podłodze | zasłonięty lub przesunięty światłowód, niewłaściwy montaż zmywarki, uszkodzona lampka, wiązka albo sterowanie | sprawdź, czy program rzeczywiście trwa, a wylot światła nie jest zasłonięty przez cokół lub front meblowy |
| Klosz jest zaparowany | nieszczelna osłona, uszkodzona uszczelka lub nieprawidłowy montaż | po demontażu trzeba skontrolować nie tylko klosz, lecz także oprawę, styki i ślady korozji |
Dyfuzor i światłowód nie wytwarzają światła. Jeżeli są pęknięte, przesunięte lub zamontowane po niewłaściwej stronie, sprawna dioda może świecić, ale sygnał będzie niewidoczny albo skierowany w złe miejsce.
Jak sprawdzić żarówkę, moduł LED i obwód drzwi?

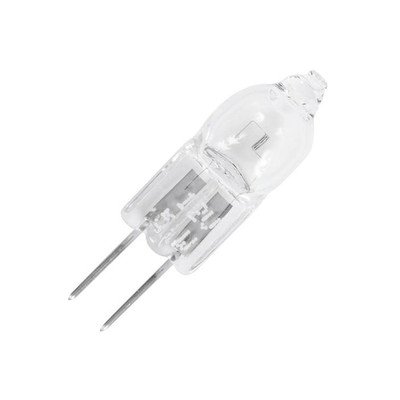

Pomiar wymiennej żarówki
Odłączoną i wyjętą żarówkę z żarnikiem można sprawdzić omomierzem lub testem ciągłości. Przerwa w obwodzie potwierdza przepalenie żarnika. Niska rezystancja zimnej, sprawnej żarówki jest zjawiskiem normalnym, dlatego nie należy porównywać wyniku z przypadkową wartością znalezioną dla innego źródła światła.
Pomiar ciągłości nie ocenia szczelności oprawy, stanu styków ani prawidłowości zasilania w urządzeniu. Nową żarówkę wolno dobierać tylko według napięcia, mocy, trzonka i zastosowania przewidzianego przez producenta. Żarówki przeznaczone do urządzeń AGD pracują w warunkach podwyższonej temperatury, wilgotności i drgań; nie należy zastępować ich podobnym źródłem do oświetlenia pomieszczeń.

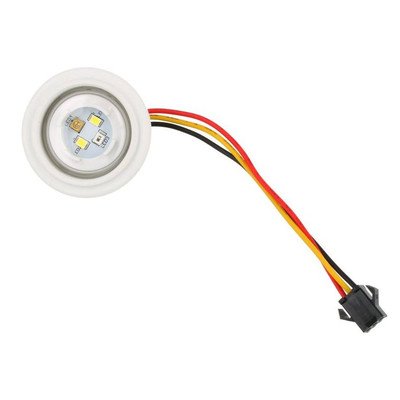

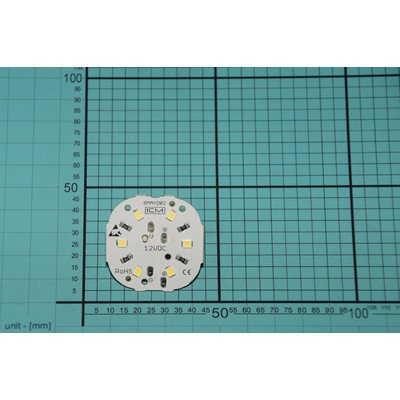

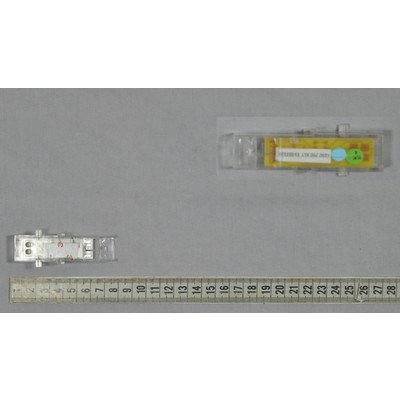

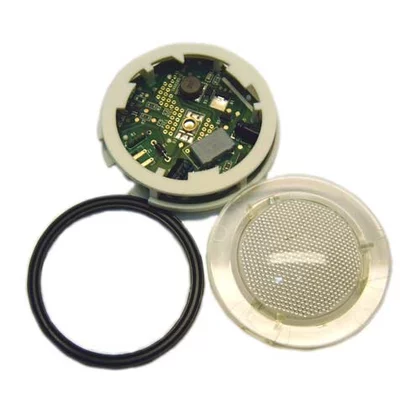

Kontrola modułu LED
Zintegrowanego modułu LED nie ocenia się wyłącznie po wyglądzie. Brak przypalenia nie potwierdza sprawności, a test diody w multimetrze może być niemiarodajny, jeśli moduł zawiera kilka diod, rezystory, sterownik lub zabezpieczenia.
Przy odłączonym zasilaniu można skontrolować:
- styki i złącze modułu;
- ciągłość przewodów pomiędzy modułem a kolejnym dostępnym złączem;
- korozję oraz ślady przedostawania się wilgoci;
- pęknięcia płytki, obudowy, mocowań i światłowodu.
Pomiar przewodu wykonuje się po odłączeniu obu jego końców, aby równoległe obwody nie zafałszowały wyniku. Ciągłość przewodu potwierdza jedynie brak pełnej przerwy; nie wykrywa każdego problemu pojawiającego się podczas zginania drzwi lub pod obciążeniem.
Sprawdzenie zamka i sygnału otwarcia drzwi
Przy odłączonej zmywarce serwisant może zmierzyć zmianę rezystancji styków zamka podczas mechanicznego przełączania. W typowym obwodzie stan zwarty i rozwarty powinien zmieniać się jednoznacznie, ale liczba styków, ich funkcje, punkty pomiarowe i stan logiczny zależą od konstrukcji. Należy korzystać ze schematu konkretnego modelu, a nie przykładać przypadkowego pinoutu.
Brak prawidłowej zmiany może wskazywać na mikrostyk, mechanizm zamka, zaczep lub połączenie. Prawidłowy pomiar na samym przełączniku nie potwierdza jeszcze, że sygnał dociera do sterownika.
Pomiary napięcia na pracującym urządzeniu są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają właściwego schematu, przyrządów, zabezpieczenia stanowiska i ponownego odłączenia zasilania przed dotykaniem połączeń. Obecność prawidłowego napięcia na module, który nie świeci, przemawia za usterką modułu. Brak napięcia wymaga dalszej kontroli wiązki, zamka, ustawień i sterowania — nie przesądza automatycznie o uszkodzeniu programatora.

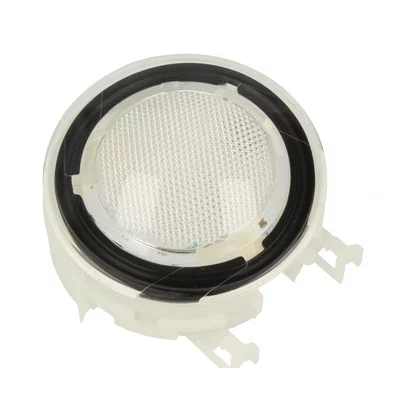

Dostęp do lampki i wymiana części
W części modeli klosz oświetlenia komory jest dostępny od jej wnętrza. W innych moduł znajduje się w ramie, drzwiach albo za elementem obudowy, dlatego konieczne może być zdjęcie panelu drzwi, cokołu, bocznej osłony lub częściowe wysunięcie zmywarki z zabudowy.
Bez dokumentacji modelu nie należy podważać osłony na siłę. Widoczny klosz może być mocowany zatrzaskiem, gwintem, śrubą albo od drugiej strony komory. Przed demontażem warto:
- odłączyć zasilanie, a przy wysuwaniu urządzenia także zamknąć dopływ wody;
- sfotografować ułożenie przewodów, złączy, uszczelek i światłowodów;
- oznaczyć podobne wtyczki, nie ciągnąc za same przewody;
- sprawdzić, czy nowa część zawiera uszczelkę, czy trzeba przełożyć lub zamówić ją oddzielnie;
- oczyścić powierzchnię przylegania klosza bez rysowania i odkształcania uszczelnienia;
- po montażu upewnić się, że wiązka nie została przycięta panelem ani napięta przy zawiasie.
Jeżeli w oprawie znajduje się woda lub zielony nalot na stykach, samo założenie nowego LED-u może nie zakończyć naprawy. Trzeba odnaleźć drogę przedostawania się wilgoci i ocenić oprawę, uszczelnienie oraz przewody.

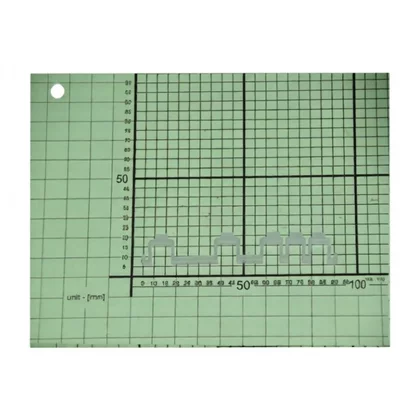

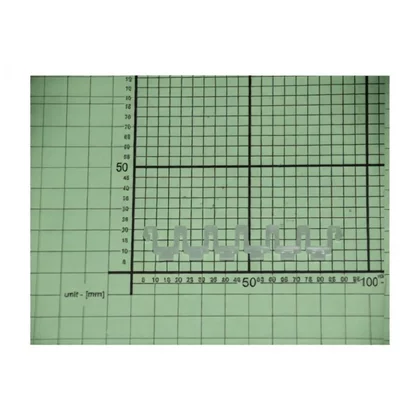

Jak dobrać lampkę, LED, klosz lub światłowód do zmywarki?
Podobny kształt i identyczna liczba pinów nie gwarantują zgodności. Moduły mogą różnić się napięciem, układem sterowania, polaryzacją, rozmieszczeniem diod, stroną montażu oraz współpracą z konkretnym dyfuzorem. Klosze i światłowody mogą mieć inną długość, zaczepy, kierunek świecenia albo wersję lewą i prawą.
Do doboru przygotuj pełne dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC/Prod.No.;
- Bosch, Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. lub kod PS;
- Samsung: pełny model z wariantem końcowym, np. /0000.
Porównaj również numer starej części, rodzaj złącza, położenie zaczepów, wymiary, stronę montażu oraz to, czy potrzebujesz kompletnej lampki, samej płytki LED, oprawy, uszczelki, klosza czy światłowodu. Najbezpieczniejszym następnym krokiem jest wykonanie czytelnego zdjęcia całej tabliczki znamionowej oraz obu stron wymontowanego elementu.
FAQ – oświetlenie zmywarki
Czy brak lampki oznacza uszkodzony moduł LED?
Nie. Najpierw należy wykluczyć wyłączenie funkcji w ustawieniach, automatyczne wygaszenie po długim otwarciu drzwi, uszkodzenie złącza, wiązki lub układu wykrywania drzwi. Dopiero wynik kontroli zasilania i połączeń pozwala wiarygodniej ocenić moduł.
Dlaczego światło gaśnie, mimo że drzwi pozostają otwarte?
Może to być normalna funkcja oszczędzania energii. Czas świecenia zależy od modelu. Zamknij drzwi, odczekaj chwilę i otwórz je ponownie, a następnie sprawdź opis funkcji w instrukcji urządzenia.
Czy można zamienić żarówkę halogenową na dowolny LED z takim samym trzonkiem?
Nie. Zgodne muszą być napięcie, sposób zasilania, moc, wymiary, odporność na warunki panujące w urządzeniu oraz dopuszczenie zamiennika do konkretnego modelu. Ten sam trzonek nie potwierdza kompatybilności.
Co oznacza migające światło wyświetlane na podłodze?
Znaczenie zależy od marki i rodziny zmywarki. Może sygnalizować usterkę, przerwany program albo inny stan pracy, ale kolorów i sekwencji nie wolno interpretować bez instrukcji właściwego modelu.
Czy przy wymianie klosza trzeba zmienić uszczelkę?
Jeśli uszczelka jest spłaszczona, pęknięta, stwardniała, zdeformowana lub skorodowane są okolice oprawy, nie należy montować jej ponownie bez oceny. W części zestawów uszczelka jest dołączona, a w innych występuje jako osobna część.
Gdzie znajduje się tabliczka znamionowa zmywarki?
Najczęściej na bocznej lub górnej krawędzi drzwi, widocznej po ich otwarciu. Położenie może się różnić, dlatego sfotografuj całą etykietę, a nie tylko skróconą nazwę modelu.
