Zawory zmywarek
Zawory, rozdzielacze wody i zawory soli sterują dopływem oraz kierunkiem przepływu w zmywarce. Ich usterka może powodować brak poboru, przelewanie, słabe mycie lub problemy z regeneracją zmiękczacza. Dobieraj część po pełnym oznaczeniu urządzenia, typie zaworu, złączach i sposobie montażu.
Jakie elementy obejmuje ta kategoria?
W zmywarce może pracować kilka różnych elementów hydraulicznych, dlatego sama nazwa „zawór” nie wystarcza do identyfikacji części:

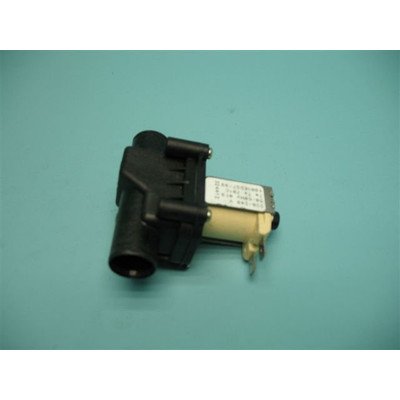

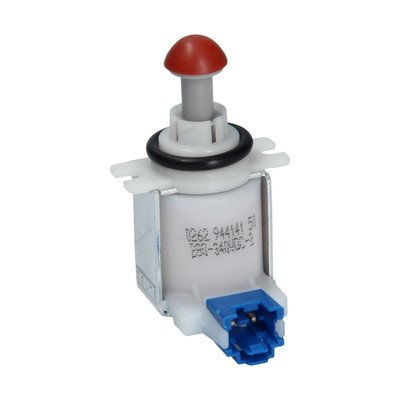

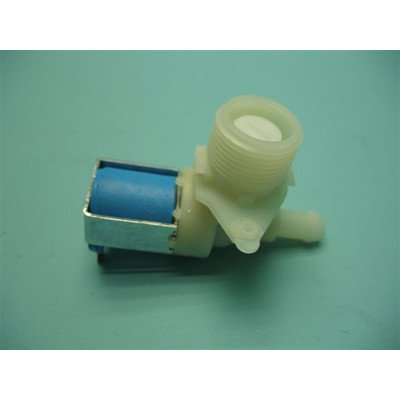

- elektrozawór dopływowy wpuszcza wodę z instalacji do urządzenia;
- zawór AquaStop znajduje się w specjalnym wężu dopływowym i może odcinać wodę po wykryciu nieszczelności;

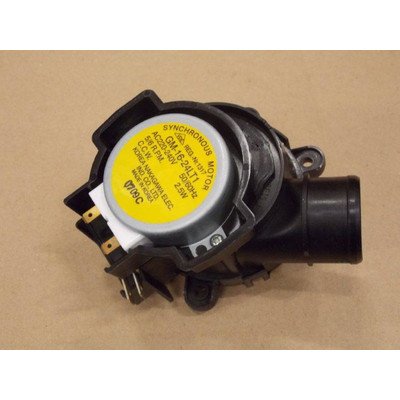

- zawór rozdzielający lub przesterowania kieruje wodę do określonej sekcji układu, na przykład wybranego obwodu natrysku;

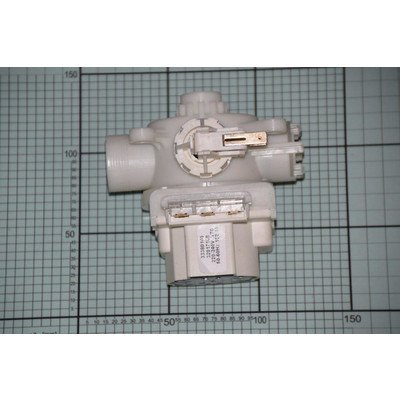

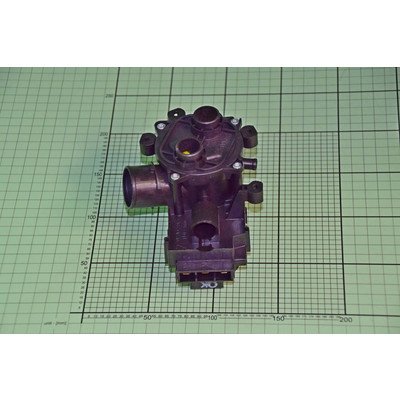

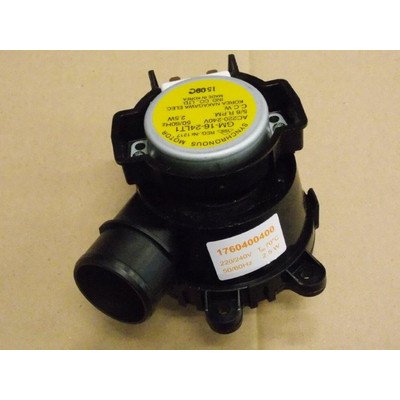

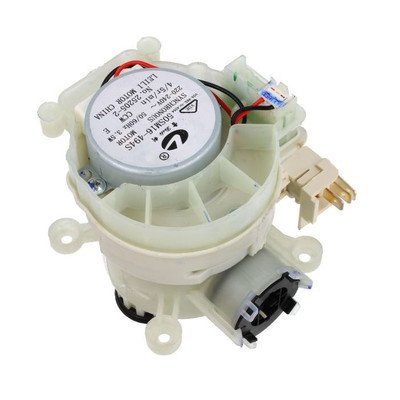

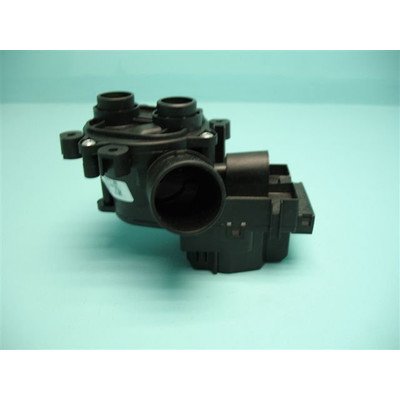

- rozdzielacz, kolektor lub zawór wielodrożny łączy kilka kanałów hydraulicznych i współpracuje z płaszczem wodnym, pompą albo ramionami natryskowymi;
- zawór regeneracyjny lub zawór zasobnika soli steruje przepływem wody przez zmiękczacz podczas regeneracji żywicy jonowymiennej.
Nie każda zmywarka ma wszystkie wymienione elementy. Ich budowa i sposób sterowania zależą od producenta, rodziny urządzenia oraz konkretnego wariantu wykonania.
Objaw nie wskazuje jeszcze konkretnego zaworu
Zmywarka nie pobiera wody
Jeżeli po uruchomieniu programu słychać odpompowywanie, ale później nie pojawia się dopływ wody, przyczyną może być zawór dopływowy, AquaStop, zatkane sitko, zamknięty zawór instalacji, zbyt małe ciśnienie, przerwana wiązka albo brak sterowania z modułu. W części modeli urządzenie nie rozpocznie napełniania, jeżeli wykryje wodę w podstawie, otwarte drzwi, nieprawidłowy stan pływaka lub problem z czujnikiem poziomu.
Najpierw warto sprawdzić:
- czy zawór pod zlewem jest całkowicie otwarty i czy wąż nie jest załamany;
- czy na wejściu zaworu nie ma zanieczyszczeń ograniczających przepływ;
- czy w podstawie zmywarki nie znajduje się woda uruchamiająca zabezpieczenie przeciwzalaniowe;
- czy urządzenie prawidłowo odpompowuje wodę przed próbą napełniania;
- czy przewody i złącza zaworu nie są luźne, nadpalone albo skorodowane;
- czy zawór otrzymuje sygnał sterujący w momencie próby poboru.
Wynik interpretacji: sprawna cewka nie dowodzi, że zawór otwiera się hydraulicznie. Zawór może mieć prawidłową ciągłość elektryczną, a jednocześnie być zablokowany przez osad, uszkodzoną membranę lub zabrudzone sitko. Z drugiej strony brak napięcia na zaworze nie oznacza automatycznie uszkodzenia modułu — sterowanie może być zablokowane przez pływak, hydrostat, blokadę drzwi, błąd odpompowania lub przerwę w wiązce.
Zmywarka pobiera wodę zbyt wolno
Przy wolnym napełnianiu sprawdź drożność sitka zaworu, stan węża, ciśnienie w instalacji oraz ewentualne zwężenia w płaszczu wodnym i rozdzielaczu. Jeżeli po odłączeniu węża dopływowego przepływ z instalacji jest prawidłowy, a po podłączeniu urządzenie nadal napełnia się powoli, podejrzenie przesuwa się na filtr zaworu, AquaStop lub element hydrauliczny znajdujący się za zaworem.
Nie oceniaj ilości wody wyłącznie na podstawie jej poziomu widocznego w komorze. W niektórych konstrukcjach poziom jest kontrolowany przez hydrostat, przepływomierz albo układ łączący oba sposoby pomiaru. Za mała ilość wody może być również skutkiem nieszczelności, syfonowania przez źle podłączony odpływ albo problemu z pompą myjącą.
Woda pojawia się, gdy zmywarka jest wyłączona
Dopływ wody w stanie spoczynku wskazuje na nieszczelność zaworu dopływowego, AquaStopu lub innego elementu odcinającego wodę. W takiej sytuacji zakręć zawór instalacyjny przed zmywarką i nie pozostawiaj urządzenia pod ciśnieniem do czasu ustalenia przyczyny. Podobny objaw może powstać przy błędnym podłączeniu hydrauliki, ale jeżeli woda faktycznie przedostaje się przez zawór, zwykle potrzebna jest wymiana całego elementu albo przeznaczonego do niego zestawu naprawczego.
Zmywarka pobiera wodę, ale myje nierówno
Słabe mycie tylko w górnym albo dolnym koszu może wynikać z zaworu kierunkowego lub rozdzielacza, lecz podobne objawy powodują zatkane dysze, zablokowane ramiona natryskowe, niewłaściwe ułożenie naczyń, zużyta pompa myjąca albo niedostateczny poziom wody. Przed demontażem zaworu zdejmij i przepłucz ramiona, oczyść filtry oraz sprawdź, czy obracają się swobodnie.
Jeżeli w trakcie programu słychać przełączanie, ale woda stale trafia tylko do jednej sekcji, sprawdź położenie elementu ruchomego, drożność kanałów i połączenia elektryczne. Sam hałas silnika lub cewki nie potwierdza prawidłowego przełączenia hydraulicznego.
Zmywarka nie zużywa soli albo pojawia się sól lub woda w niewłaściwym miejscu
Zawór regeneracyjny lub zawór zasobnika soli może być zablokowany przez osad, mieć przerwę w cewce albo nie otrzymywać sterowania. Podobny efekt powodują zatkane kanały, nieszczelna pokrywa zasobnika, nieprawidłowe ustawienie twardości wody lub problem z czujnikiem poziomu soli.
Nie interpretuj samej kontrolki soli jako dowodu uszkodzenia zaworu. Kontrolka może informować o poziomie soli, stanie czujnika lub ustawieniach zmiękczacza, a nie o działaniu konkretnego elektrozaworu. Jeżeli pojemnik jest pełny, a woda nie przepływa podczas regeneracji, potrzebna jest kontrola układu zmiękczacza zgodnie ze schematem danego modelu.
Diagnostyka zaworu krok po kroku
1. Kontrola bez rozbierania urządzenia
Sprawdź miejsce podłączenia węża, zawór instalacyjny, załamania przewodu oraz ewentualny wskaźnik zadziałania AquaStopu, jeżeli dany wąż go posiada. Obejrzyj okolice podstawy zmywarki i poszukaj śladów wycieku, białego osadu, wilgoci lub zacieków przy króćcach.
Przy problemie z poborem zwróć uwagę na kolejność pracy: odpompowanie pozostałości, uruchomienie zaworu, przepływ wody i zatrzymanie napełniania. Jeżeli zmywarka odpompowuje bez końca, najpierw sprawdź zabezpieczenie przeciwzalaniowe i obecność wody w podstawie, zamiast wymieniać zawór.
2. Pomiar cewki przy odłączonym zasilaniu
Odłącz urządzenie od zasilania, zamknij dopływ wody i odłącz złącze badanego zaworu. Multimetr ustaw na pomiar rezystancji i zmierz cewkę między jej właściwymi zaciskami. Dla zaworów wielosekcyjnych każdą cewkę bada się osobno, zgodnie ze schematem lub oznaczeniami elementu.
- Rezystancja nieskończona wskazuje na przerwę w cewce albo połączeniu.
- Wartość bardzo mała względem danych serwisowych może wskazywać zwarcie uzwojenia.
- Wartość mieszcząca się w specyfikacji potwierdza jedynie ciągłość elektryczną; nie potwierdza drożności, szczelności ani prawidłowego działania pod obciążeniem.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich zaworów. Zależy ona między innymi od napięcia, konstrukcji cewki, liczby sekcji i modelu zmywarki. W dokumentacji konkretnego urządzenia może być określony inny zakres niż w podobnym zaworze innego producenta.
3. Kontrola wiązki i sterowania
Jeżeli cewka ma prawidłową rezystancję, sprawdź ciągłość przewodów od zaworu do modułu, stan pinów oraz pewność osadzenia złączy. W modelach z AquaStopem przewody mogą przebiegać w całym wężu lub przez osobne złącze, dlatego nie wolno zakładać, że każdy wąż ma taki sam układ pinów.
Pomiar napięcia podczas pracy wykonuje się wyłącznie według dokumentacji serwisowej danego modelu. W zależności od konstrukcji zawór może być sterowany napięciem przemiennym albo stałym, a pomiar przy odłączonej cewce może dawać mylący wynik. W niektórych układach element musi pozostać podłączony, aby sterownik i obciążenie pracowały prawidłowo.
Diagnostyka pod napięciem oraz pomiary w otwartej zmywarce są przeznaczone dla wykwalifikowanego serwisanta. Wymagają właściwego miernika, zabezpieczenia przed porażeniem i zachowania procedury producenta. Po pomiarze napięcia należy odłączyć zasilanie przed dotykaniem przewodów lub demontażem części.
4. Kontrola hydrauliczna
Po odłączeniu wody i demontażu przewodu sprawdź sitko wejściowe, króćce, wężyki oraz kanały współpracujące z zaworem. Nie przebijaj filtrów i nie usuwaj elementów ograniczających przepływ. Jeśli zawór jest zalany, pęknięty lub przepuszcza wodę bez sygnału sterującego, czyszczenie może nie przywrócić szczelności i właściwym rozwiązaniem będzie wymiana.
W rozdzielaczach i zaworach wielodrożnych sprawdź także uszczelki, położenie elementu przełączającego oraz drożność każdego wyjścia. Zablokowany kanał może dawać objawy podobne do uszkodzenia silnika lub cewki, dlatego warto porównać wszystkie sekcje układu.
Dostęp i wymiana części
Dokładna droga dostępu zależy od konstrukcji zmywarki. Zawór dopływowy może znajdować się przy wejściu wody, pod dolną osłoną, przy przednim wsporniku albo być zintegrowany z wężem AquaStop. Rozdzielacze i zawory soli są często połączone z płaszczem wodnym, zasobnikiem zmiękczacza lub zespołem przewodów wewnątrz urządzenia.
Typowa kolejność prac obejmuje:
- odłączenie wtyczki i zamknięcie zaworu wody;
- zabezpieczenie podłogi przed wodą pozostałą w wężach;
- zdjęcie właściwej osłony, cokołu albo panelu zgodnie z instrukcją modelu;
- wykonanie zdjęcia ułożenia przewodów i wężyków przed odłączeniem;
- odłączenie złącza elektrycznego bez ciągnięcia za przewody;
- zwolnienie opaski lub mocowania hydraulicznego;
- wymianę uszczelek i opasek, jeżeli producent przewiduje nowe elementy;
- zamontowanie części w tej samej pozycji i ponowne podłączenie przewodów;
- kontrolę szczelności przy otwartym dopływie wody;
- uruchomienie programu testowego lub krótkiego cyklu i sprawdzenie poboru, przełączania oraz braku wycieku.
Nie kładź zmywarki na boku bez sprawdzenia instrukcji. W niektórych konstrukcjach przechylenie może spowodować przemieszczenie wody z podstawy albo zasobnika soli. Nie używaj ponownie uszkodzonych opasek, nie zamieniaj kolejności przewodów i nie podłączaj zaworu „na krótko” bez potwierdzenia jego napięcia oraz sposobu sterowania.
Jak dobrać właściwy zawór, rozdzielacz lub zawór soli?
Podobny wygląd, identyczna liczba pinów albo ten sam gwint nie gwarantują zgodności. Porównaj:
- pełne oznaczenie zmywarki z tabliczki znamionowej;
- numer części zapisany na korpusie zaworu lub w katalogu producenta;
- typ elementu: dopływowy, AquaStop, kierunkowy, regeneracyjny lub rozdzielacz;
- liczbę wejść i wyjść hydraulicznych;
- sposób mocowania, kierunek przepływu i położenie króćców;
- typ oraz położenie złączy elektrycznych;
- napięcie i parametry pracy potwierdzone dla danego modelu;
- obecność przepływomierza, zabezpieczenia przeciwzalaniowego albo dodatkowej elektroniki.
Do identyfikacji urządzenia przygotuj pełne oznaczenia właściwe dla marki. Dla przykładu: Bosch i Siemens wymagają pełnego E-Nr z końcówką /xx, Electrolux, AEG i Zanussi pełnego PNC / Prod.No., Whirlpool, Bauknecht, Indesit i Hotpoint numeru serwisowego, a Amica modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego. W przypadku innych producentów potrzebne mogą być Product No., Product Code, Art. No. albo pełny wariant modelu.
Najbezpieczniejszy następny krok to odczytanie danych z tabliczki znamionowej oraz oznaczeń starej części. Przy elementach hydraulicznych warto dołączyć zdjęcia korpusu, wszystkich króćców, złączy i sposobu mocowania. Nie kupuj kilku różnych zaworów na próbę — najpierw potwierdź, który obwód rzeczywiście nie działa.
Powiązane części i diagnostyka
Jeśli zawór jest sterowany prawidłowo, ale zmywarka nadal nie pobiera lub nie rozprowadza wody, przydatne mogą być informacje o elektrozaworach i zaworach AquaStop do zmywarek, hydrostatach i czujnikach poziomu wody oraz płaszczach wodnych, wymiennikach i labiryntach. Gdy pomiar wskazuje brak sterowania, sprawdź również moduły sterujące i programatory.
FAQ
Czy zmywarka niepobierająca wody zawsze ma uszkodzony elektrozawór?
Nie. Przyczyną może być zamknięty dopływ, zatkane sitko, uszkodzony AquaStop, pływak przeciwzalaniowy, hydrostat, przepływomierz, wiązka, blokada drzwi albo moduł sterujący. Najpierw ustal, czy zawór otrzymuje sygnał i czy woda może swobodnie przepływać przez układ.
Czy prawidłowa rezystancja oznacza sprawny zawór?
Nie. Pomiar rezystancji ocenia głównie ciągłość cewki. Nie wykrywa wszystkich usterek mechanicznych, nieszczelności, zablokowanej membrany, zabrudzonego sitka ani problemów pojawiających się dopiero podczas pracy.
Czy można zastąpić elektrozawór innym o takim samym gwincie?
Nie bez potwierdzenia zgodności. Liczą się również napięcie, przepływ, ciśnienie, kierunek przepływu, sposób sterowania, mocowanie, typ złącza i współpraca z zabezpieczeniem AquaStop. Zamiennik powinien być potwierdzony dla konkretnego modelu lub numeru części.
Gdzie znajduje się zawór soli w zmywarce?
Zależnie od konstrukcji jest połączony z zasobnikiem soli, zmiękczaczem lub układem płaszcza wodnego. Może być dostępny od spodu albo od boku urządzenia, ale nie ma jednej uniwersalnej drogi demontażu.
Czy brak zużycia soli oznacza uszkodzony zawór regeneracyjny?
Nie zawsze. Należy uwzględnić ustawienie twardości wody, drożność kanałów, poziom soli, szczelność korka, działanie czujnika oraz przebieg programu regeneracji. Dopiero po wykluczeniu tych przyczyn warto badać zawór i jego sterowanie.
Co przygotować do doboru części?
Podaj pełne oznaczenie z tabliczki znamionowej, numer części ze starego elementu oraz zdjęcia zaworu z widocznymi króćcami, złączami i mocowaniami. Sam skrócony model lub podobieństwo fotografii może nie identyfikować właściwego wariantu.
