Elektronika Electrolux
Elektronika do zmywarek Electrolux obejmuje moduły sterujące i zasilające, płytki panelu, wyświetlacze oraz elementy przekazujące polecenia do podzespołów. Brak reakcji, resetowanie programu lub kod błędu nie przesądzają jednak o awarii modułu. Przed zakupem sprawdź zasilanie, przewody, zamek drzwi i odbiornik związany z objawem, a część dobieraj według pełnego PNC z tabliczki znamionowej.
Jaką funkcję pełni elektronika zmywarki Electrolux?

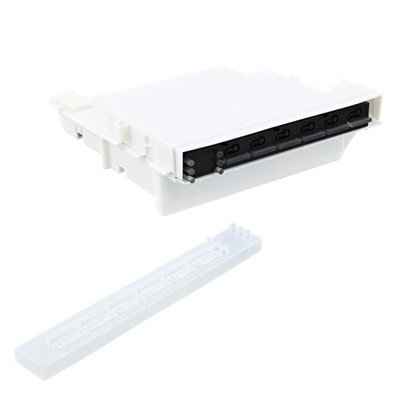

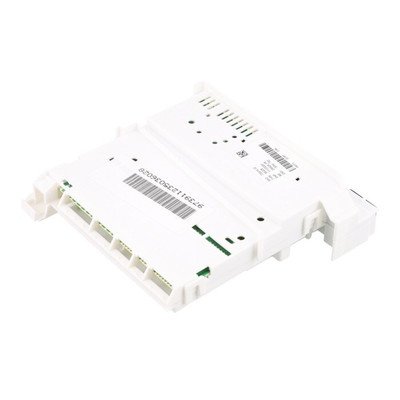

Układ elektroniczny zmywarki nie jest jedną uniwersalną płytką. Zależnie od konstrukcji urządzenie może mieć oddzielny moduł główny, płytkę interfejsu użytkownika z przyciskami lub wyświetlaczem, moduł zasilający oraz elementy wykonawcze i czujniki połączone wiązkami przewodów. Sterownik odbiera informacje między innymi o zamknięciu drzwi, poziomie i temperaturze wody, a następnie załącza pompę, zawory, dozownik czy układ grzewczy.
Usterka zgłaszana jako „problem z elektroniką” może więc znajdować się poza samym modułem. Sterownik nie rozpocznie programu, jeśli nie otrzyma prawidłowego sygnału z zamka drzwi, a błąd odpływu może być skutkiem zablokowanej pompy lub węża, mimo że komunikat wyświetla elektronika.
Objawy usterki modułu, panelu lub instalacji elektrycznej
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem modułu |
| Zmywarka jest całkowicie martwa | Brak zasilania, uszkodzony przewód, filtr przeciwzakłóceniowy, wyłącznik, wiązka, zasilacz modułu lub płytka panelu | Gniazdo, zabezpieczenie obwodu, przewód zasilający, ciągłość toru zasilania i stan złączy |
| Panel świeci, ale program nie startuje | Niedomknięte drzwi, zamek, przewód przy zawiasie, aktywne opóźnienie startu, niezakończony poprzedni program lub błąd podzespołu | Domknięcie drzwi, położenie zaczepu, ustawienia programu, zapisany kod błędu i przewody w drzwiach |
| Wyświetlacz gaśnie albo urządzenie resetuje się | Niestabilne zasilanie modułu, luźne lub przegrzane złącze, uszkodzona wiązka, przeciążony odbiornik albo awaria elektroniki | Czy reset występuje podczas załączania pompy, grzałki lub dozownika; stan wtyków i przewodów |
| Jedna funkcja nie działa | Uszkodzony odbiornik, przewód, złącze albo obwód wykonawczy na module | Najpierw sam odbiornik i jego okablowanie, następnie wyjście sterujące właściwe dla modelu |
| Przyciski nie reagują, ale ekran działa | Blokada klawiatury, wilgoć lub zabrudzenie panelu, uszkodzony mikrostyk, taśma albo płytka interfejsu | Ustawienia blokady, mechaniczne działanie przycisków, taśmę i złącza panelu |
| Program pracuje bez końca | Brak osiągnięcia temperatury, problem z poziomem lub przepływem wody, odpływem, pompą albo czujnikiem; dopiero później sterownik | Etap, na którym cykl się zatrzymuje, temperaturę wody, odpływ, pompę i hydrostat |
Brak reakcji zmywarki nie oznacza automatycznie uszkodzonego modułu
Jeżeli nie świeci żadna kontrolka, zacznij od sprawdzenia gniazda innym odbiornikiem oraz zabezpieczenia obwodu. Obejrzyj wtyczkę i dostępny odcinek przewodu zasilającego. Krótkie odłączenie urządzenia może usunąć jednorazowe zakłócenie, ale jeśli zmywarka ponownie gaśnie, nie traktuj resetu jako naprawy.
Po odłączeniu urządzenia od sieci technik może sprawdzić ciągłość przewodu, wyłącznika i połączeń prowadzących do modułu. Element mierzony w trybie ciągłości lub rezystancji powinien być odseparowany od równoległych obwodów, w przeciwnym razie wynik może pochodzić z innej drogi na płytce. Przerwa w obwodzie potwierdza brak przewodzenia badanego toru, lecz prawidłowa ciągłość nie dowodzi, że połączenie zachowuje się poprawnie pod obciążeniem.
Jeśli zasilanie dociera do urządzenia, możliwe są usterki wyłącznika, panelu, wiązki przewodów albo zasilacza na module. Pomiary napięć na pracującym układzie wykonuje się wyłącznie według dokumentacji właściwej platformy sterowania. Takie czynności wymagają kwalifikacji, doświadczenia, izolowanych narzędzi i zachowania zasad pracy przy napięciu sieciowym. Nie są przeznaczone dla osoby bez przygotowania.
Panel działa, lecz zmywarka nie rozpoczyna programu
W tej sytuacji moduł przynajmniej częściowo otrzymuje zasilanie. Najpierw upewnij się, że drzwi domykają się bez naprężeń, zaczep trafia w zamek, nie ustawiono opóźnionego startu i zakończono lub anulowano poprzedni cykl zgodnie z instrukcją danego modelu.
Jeżeli reakcja panelu zmienia się podczas poruszania drzwiami, szczególnej kontroli wymagają przewody biegnące przez ich dolną część. Wielokrotne zginanie wiązki może powodować pęknięcie żyły wewnątrz izolacji albo okresową utratę kontaktu we wtyczce. Oględziny nie zawsze wykryją taki defekt. Pomiar ciągłości wykonuje się przy odłączonych końcach przewodu, jednocześnie delikatnie poruszając badanym odcinkiem. Skaczący wynik wskazuje na połączenie przerywane.
Zamek drzwi również może mechanicznie się zatrzaskiwać, ale nie przekazywać sygnału elektrycznego. Stan jego styku można ocenić omomierzem po odłączeniu części od instalacji, porównując wynik w pozycji otwartej i zamkniętej. Układ styków zależy od zastosowanego zamka, dlatego nie należy zakładać jednego uniwersalnego przypisania pinów.
Jak interpretować kody błędów?
Kod błędu opisuje wykrytą nieprawidłowość, a nie część, którą należy bezwarunkowo wymienić. Znaczenie komunikatu trzeba potwierdzić w instrukcji przypisanej do pełnego PNC, ponieważ zakres kodów i procedury diagnostyczne różnią się między platformami elektroniki.
- i10/i11 kieruje diagnostykę w stronę poboru wody. Przed modułem sprawdza się zawór instalacji, wąż, sitko i elektrozawór.
- i20 dotyczy problemu z odprowadzaniem wody. Należy skontrolować filtry, wąż odpływowy, wirnik oraz pompę spustową.
- i30 oznacza zadziałanie zabezpieczenia przed zalaniem. Ciągła praca pompy może być prawidłową reakcją sterownika na wodę w podstawie, a nie awarią jego wyjścia.
- grupa i40 może kierować uwagę na układ kontroli poziomu wody, jego przewody, komorę ciśnieniową lub hydrostat.
- grupa i60 wskazuje problem związany z temperaturą. Kontroli wymagają czujnik, okablowanie, dopuszczalna temperatura wody dopływowej oraz układ grzewczy.
- grupa i90–i99 może dotyczyć płyty głównej lub elektroniki. Nadal trzeba sprawdzić dokładne znaczenie kodu dla danego wykonania zmywarki i wykluczyć problemy z zasilaniem oraz połączeniami.
Skasowanie kodu lub odłączenie zasilania nie potwierdza usunięcia przyczyny. Jeśli błąd wraca na tym samym etapie programu, zanotuj moment jego wystąpienia i podzespół, który miał wtedy zostać uruchomiony.
Jak sprawdza się moduł elektroniczny?
Oględziny po odłączeniu zasilania
Po wyjęciu płytki sprawdza się obie strony PCB, złącza i obudowę. Znaczenie mogą mieć:
- nadpalone lub odbarwione wtyki;
- pęknięte luty przy przekaźnikach i elementach przenoszących większy prąd;
- uszkodzone ścieżki;
- ślady wilgoci, korozji albo przewodzącego osadu;
- pęknięte, wybrzuszone lub przegrzane elementy;
- zapach przegrzanej izolacji.
Brak widocznych uszkodzeń nie potwierdza sprawności modułu. Usterka może dotyczyć zasilacza impulsowego, pamięci, procesora, elementu wykonawczego albo komunikacji między płytkami. Z kolei spalony triak czy ścieżka mogą być skutkiem zwarcia pompy, zaworu, dozownika lub przewodów. Zamontowanie nowej elektroniki bez usunięcia przyczyny może doprowadzić do ponownego uszkodzenia.
Pomiary bez napięcia
Można szukać zwarć w zabezpieczeniach wejściowych, elementach prostownika i obwodach wykonawczych, lecz wyniki pomiarów wykonanych bez wylutowania elementu bywają zafałszowane przez pozostałą część układu. Nie należy też zastępować przepalonego rezystora bezpiecznikowego zwykłym rezystorem o przypadkowej mocy ani mostkować przerwanej ścieżki bez ustalenia powodu jej uszkodzenia.
Naprawa na poziomie elementów wymaga rozpoznania konkretnej wersji PCB, schematu aplikacyjnego użytych układów i sprawdzenia elementów współpracujących. Oznaczenia oraz wartości spotkane w pojedynczym module EDW nie są uniwersalne dla wszystkich zmywarek Electrolux.
Tryb serwisowy i test odbiorników
Niektóre platformy EDW udostępniają pamięć alarmów oraz testy elementów wykonawczych. Kombinacja klawiszy i kolejność testów są jednak zależne od panelu oraz rodziny sterownika. Nie należy uruchamiać procedury znalezionej dla podobnie wyglądającej zmywarki. Test serwisowy może wykazać, że sterownik zgłasza błąd albo podejmuje próbę włączenia odbiornika, ale sam w sobie nie rozstrzyga, czy uszkodzony jest moduł, przewód czy odbiornik.
Dostęp do elektroniki i wymiana
Płytka interfejsu i część modułów sterujących znajdują się w drzwiach. Dostęp zwykle wymaga podparcia drzwi, odkręcenia mocowań wewnętrznego poszycia lub panelu oraz ostrożnego rozdzielenia elementów obudowy. W innych konstrukcjach moduł główny może znajdować się niżej, poza panelem użytkownika, dlatego przed demontażem warto prześledzić położenie wiązek i skorzystać z dokumentacji konkretnego PNC.
Przed pracą odłącz zmywarkę od sieci i zamknij dopływ wody. Zabezpiecz krawędzie blachy, zrób zdjęcia złączy i oznacz wtyki, jeśli nie są kodowane mechanicznie. Nie ciągnij za przewody i nie podważaj zatrzasków na siłę. Płytkę trzymaj za krawędzie; przy pracy z elektroniką wskazana jest ochrona ESD, ponieważ wyładowanie elektrostatyczne może uszkodzić nowy moduł.
Przed montażem sprawdź stan odbiornika sterowanego przez uszkodzony obwód oraz gniazda, które noszą ślady przegrzania. Nadpalone złącze nie powinno pozostać luźne na nowym module. Po naprawie przewody muszą wrócić do uchwytów i nie mogą być ściskane przez poszycie drzwi ani ocierać o zawias.
Jak dobrać właściwą elektronikę Electrolux?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej, łącznie z cyframi oznaczającymi wariant wykonania. Sama nazwa modelu, rodzina sterownika EDW, wygląd płytki lub zgodne złącza nie wystarczają. Ten sam model handlowy może występować w kilku wersjach z innym oprogramowaniem, panelem albo wyposażeniem.
Przy porównaniu części uwzględnij:
- numer katalogowy modułu i numery części zastępujących;
- rolę płytki: moduł główny, zasilający, wyjściowy czy interfejs użytkownika;
- wersję sprzętową i układ złączy;
- zgodność z panelem, wyposażeniem i wariantem zmywarki;
- informację, czy moduł jest skonfigurowany, nieskonfigurowany lub wymaga procedury właściwej dla urządzenia.
Nie każdy moduł wymaga programowania, ale płytki opisanej jako nieskonfigurowana nie należy traktować jak elementu gotowego do montażu. Konfiguracja może wymagać narzędzi i danych serwisowych. Nie przekładaj pamięci ani nie kopiuj ustawień bez potwierdzonej procedury dla danej wersji elektroniki.
Jeżeli szukasz samego sterownika, przejdź do kategorii modułów sterujących do zmywarek Electrolux. Przed zamówieniem odczytaj pełny PNC, numer starej części i oznaczenia z obudowy lub PCB; w razie wątpliwości prześlij wyraźne zdjęcie tabliczki znamionowej oraz wymontowanego modułu.
FAQ – elektronika zmywarek Electrolux
Czy brak podświetlenia panelu oznacza spalony moduł?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzenie przewodu, wyłącznika, złącza oraz wiązki. Dopiero obecność prawidłowego zasilania na wejściu elektroniki uzasadnia diagnostykę zasilacza modułu i panelu.
Czy kod i20 lub i30 wskazuje na awarię elektroniki?
Nie bezpośrednio. i20 kieruje diagnostykę w stronę odpływu, natomiast i30 oznacza zadziałanie zabezpieczenia przed zalaniem. Sterownik może w obu sytuacjach działać prawidłowo i jedynie reagować na problem hydrauliczny.
Czy moduł można sprawdzić samym omomierzem?
Omomierz pomaga wykryć niektóre zwarcia, przerwane elementy i uszkodzone połączenia, ale nie ocenia działania procesora, oprogramowania, komunikacji ani zachowania zasilacza pod obciążeniem. Prawidłowy wynik podstawowego pomiaru nie potwierdza pełnej sprawności płytki.
Czy można zamontować moduł o takim samym wyglądzie i złączach?
Nie należy dobierać go wyłącznie wizualnie. Płytki mogą różnić się oprogramowaniem, konfiguracją wyjść lub obsługiwanym panelem. Zgodność trzeba potwierdzić według pełnego PNC i numeru katalogowego części.
Czy nowy moduł Electrolux wymaga programowania?
Zależy to od rodzaju części. Moduł skonfigurowany może być przygotowany dla określonego urządzenia, natomiast nieskonfigurowany może wymagać procedury serwisowej. Informację należy sprawdzić dla konkretnego numeru części, a nie dla całej kategorii.
Dlaczego moduł uszkodził się ponownie po wymianie?
Możliwą przyczyną jest nieusunięte zwarcie odbiornika, uszkodzona wiązka, przegrzane złącze, wilgoć albo problem z zasilaniem. Przed ponowną wymianą należy sprawdzić obwód sterowany przez uszkodzony element płytki.
