Elektronika pralek Amica AWG814DJi (AWG8143CDi)
Elektronika pralki Amica AWG814DJi (AWG8143CDi) obejmuje elementy sterujące panelem i pracą podzespołów, w tym układem napędowym. Brak reakcji, zatrzymanie programu lub niedziałający bęben nie przesądzają jednak o awarii modułu. Przed zakupem sprawdź zasilanie, blokadę drzwi, pompę, przewody oraz pełne dane z tabliczki znamionowej.
Jaką funkcję pełni elektronika w pralce AWG814DJi?
W pralce Amica AWG814DJi, oznaczanej również jako AWG8143CDi, elektronika nie musi być jednym wymiennym elementem. Układ obejmuje panel z wyświetlaczem i przyciskami, sterowanie programami, wiązki przewodów oraz osobną płytkę odpowiedzialną za pracę silnika. Usterka jednego z tych elementów może dawać inne objawy i wymagać innej części.
Moduł otrzymuje informacje między innymi z blokady drzwi i układów nadzorujących poszczególne etapy cyklu, a następnie steruje zaworami, pompą, grzaniem oraz napędem. Z tego powodu zatrzymanie programu nie oznacza automatycznie uszkodzenia elektroniki — sterownik może prawidłowo przerwać pracę, ponieważ nie otrzymał oczekiwanego sygnału z innego podzespołu.
Objawy i kolejność diagnostyki
| Objaw | Co sprawdzić przed modułem | Jak interpretować wynik |
| Wyświetlacz pozostaje ciemny | Gniazdo, wtyczkę, przewód zasilający, filtr przeciwzakłóceniowy, złącza i ciągłość przewodów | Brak zasilania dochodzącego do elektroniki wskazuje na usterkę wcześniejszego odcinka obwodu. Obecność zasilania nie potwierdza jeszcze, który element modułu jest uszkodzony. |
| Panel działa, ale program nie startuje | Symbol CL, ustawione opóźnienie startu, domknięcie drzwi, blokadę i jej przewody | Jeżeli wyświetla się CL, najpierw wyłącz blokadę rodzicielską. Odłączenie pralki od sieci nie kasuje tej funkcji. Brak potwierdzenia zamknięcia drzwi może zatrzymać start mimo sprawnego panelu. |
| Pralka zatrzymuje się w trakcie cyklu | Etap, na którym staje: pobieranie wody, grzanie, odpompowanie lub rozpędzanie bębna | Powtarzalne zatrzymanie na tej samej fazie kieruje diagnostykę do podzespołu używanego właśnie w tym momencie. Losowe restarty wymagają również kontroli zasilania i połączeń. |
| Bęben nie obraca się | Swobodę ruchu bębna, pasek, połączenia silnika, przewody i płytkę sterowania napędem | Przerwany przewód, problem mechaniczny albo uszkodzenie silnika może dawać taki sam objaw jak awaria sterownika silnika. |
| Pralka nie grzeje | Grzałkę, jej izolację względem obudowy, czujnik temperatury i przewody | Prawidłowa rezystancja grzałki potwierdza jedynie ciągłość elementu. Nie wyklucza przebicia izolacji, błędnego odczytu temperatury ani braku sterowania. |
| Przyciski działają nieregularnie | Czystość i stan panelu, mechaniczne elementy przycisków, taśmy oraz złącza | Reakcja niewłaściwej funkcji może wynikać z panelu obsługi lub połączenia z modułem głównym, a nie z obwodu wykonawczego pompy czy silnika. |
Gdy pralka nie włącza się
Najpierw sprawdź gniazdo za pomocą innego odbiornika i obejrzyj przewód pralki. Po odłączeniu urządzenia można skontrolować, czy wtyki filtra przeciwzakłóceniowego i wiązki zasilającej nie są nadpalone, poluzowane lub zawilgocone. Pomiar ciągłości wykonuje się na odłączonych przewodach, nie przez elektronikę pozostającą w obwodzie.
Pomiar napięcia na wejściu modułu odbywa się przy pracującym urządzeniu i napięciu sieciowym. To czynność przeznaczona wyłącznie dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i zabezpieczonym stanowiskiem pomiarowym. Jeżeli zasilanie dociera do sterownika, a jego zasilacz pomocniczy nie uruchamia panelu, potrzebna jest diagnostyka płytki. Sam brak obrazu na LCD nie rozstrzyga, czy uszkodzony jest wyświetlacz, moduł główny, przewód łączący czy jego zasilanie.
Gdy panel świeci, ale program nie rusza
W tej pralce aktywna blokada rodzicielska jest sygnalizowana napisem CL. Wyłącza się ją przez przytrzymanie przez około 5 sekund dwóch przycisków funkcji wskazanych w instrukcji urządzenia. Wyjęcie wtyczki nie deaktywuje blokady, dlatego brak reakcji przycisków po ponownym podłączeniu nie musi oznaczać awarii panelu.
Jeśli CL nie jest wyświetlane, obserwuj ikonę zamknięcia drzwi i nasłuchuj pracy blokady po naciśnięciu Start. Drzwi, zaczep, blokada i jej wiązka powinny zostać sprawdzone przed sterownikiem. Nie wolno uruchamiać pralki przez trwałe mostkowanie blokady.
Gdy pralka nie obraca bębnem lub nie wiruje

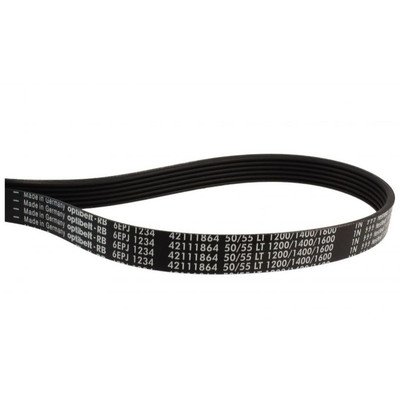

Najpierw, przy odłączonym zasilaniu i pustym bębnie, sprawdź, czy bęben obraca się bez wyraźnego zakleszczenia oraz czy pasek znajduje się na kołach pasowych. Następnie obejrzyj złącza silnika i przewody — szczególnie miejsca narażone na drgania, naprężenie i kontakt z obudową.
Dla kodu urządzenia 1140169 w katalogu części występuje osobna płytka sterowania silnika. Nie należy jej jednak zamawiać wyłącznie dlatego, że bęben stoi. Technik powinien sprawdzić silnik, wiązkę, złącza i komunikację między sterownikami zgodnie ze schematem właściwym dla konkretnego wykonania pralki. Zwykły pomiar rezystancji może ujawnić przerwę, zwarcie lub wyraźną niesymetrię obwodów, lecz nie potwierdza zachowania silnika i elektroniki pod obciążeniem.
Kody błędów E01–E04
Instrukcja rodziny AWG8143CDi opisuje poniższe komunikaty. Przed zastosowaniem tabeli upewnij się, że dokument odpowiada kodowi wyrobu z tabliczki znamionowej.
| Kod | Znaczenie | Co sprawdzić | Czy wskazuje moduł? |
| E01 | Drzwi są otwarte lub nie zostały prawidłowo rozpoznane jako zamknięte | Ułożenie odzieży, domknięcie drzwi, zaczep, blokadę i przewody | Nie. Kod kieruje najpierw do układu drzwi. |
| E02 | Brak wody lub zbyt niskie ciśnienie | Zawór instalacji, wąż, sitko dopływu, ciśnienie i dopiero później elektrozawór oraz jego okablowanie | Nie. Najpierw należy wykluczyć przyczyny hydrauliczne. |
| E03 | Nieprawidłowy odpływ wody | Filtr pompy, drożność węża, ułożenie odpływu, wirnik pompy, pompę i przewody | Nie. Sterownik może poprawnie zgłaszać brak opróżnienia zbiornika. |
| E04 | Błąd określony w instrukcji jako „inne” | Jednorazowe skasowanie programu, zasilanie, moment wystąpienia i zachowanie poszczególnych podzespołów | Nie pozwala samodzielnie wytypować części. Potrzebna jest dalsza diagnostyka. |
Jeżeli pralka nie odpompowuje wody, zacznij od filtra i układu pompy, a przy problemie z rozpoczęciem cyklu sprawdź blokadę drzwi. Dopiero prawidłowe działanie podzespołu przy jednoczesnym braku właściwego sterowania uzasadnia podejrzenie elektroniki.
Oględziny i pomiary odłączonego modułu
Po odłączeniu pralki od sieci i zakręceniu wody odczekaj przed dotykaniem elektroniki. Kondensatory mogą zachować ładunek mimo wyjęcia wtyczki. Oględziny powinny obejmować:
- ślady zalania, osadu i korozji;
- przebarwienia laminatu, pęknięte elementy i nadpalone złącza;
- luźne terminale oraz przewody wysunięte z obudowy wtyku;
- uszkodzone zatrzaski i taśmy łączące panel z pozostałą elektroniką;
- pęknięcia lutów przy ciężkich elementach i złączach, jeżeli płytka nie jest zalana masą ochronną.
Nadpalony element nie zawsze jest pierwotną przyczyną awarii. Przed montażem naprawionego lub nowego sterownika trzeba sprawdzić obciążenie sterowanego obwodu. Zwarcie grzałki, pompy, silnika, zaworu albo przetarty przewód może ponownie uszkodzić elektronikę.
Pomiar półprzewodników i elementów zasilacza na płytce wymaga znajomości układu. Wynik uzyskany bez odlutowania elementu może być zmieniony przez równoległe gałęzie obwodu. Nie należy również zwierać przypadkowych punktów opisanych jako RESET, TEST lub podobnie — bez procedury serwisowej nie wiadomo, do czego służą.
Dostęp, demontaż i montaż elektroniki
Panel obsługi oraz płytka sterowania napędem są różnymi częściami i mogą wymagać dostępu z innych stron urządzenia. Przed demontażem ustal, który element został zdiagnozowany. Nie stosuj instrukcji pochodzącej z podobnie wyglądającej pralki bez porównania konstrukcji.
Przy demontażu:
- Odłącz zasilanie, zakręć wodę i odsuń pralkę tak, aby nie naciągać węży.
- Zrób wyraźne zdjęcia wszystkich złączy i przebiegu przewodów przed ich odłączeniem.
- Oznacz podobne wtyki. Chwytaj za ich obudowy i zwalniaj zatrzaski — nie ciągnij za przewody.
- Zapisz wszystkie oznaczenia z naklejek starego modułu, łącznie z rewizją płytki i wersją oprogramowania, jeżeli są podane.
- Obejrzyj wiązkę oraz sterowane podzespoły przed założeniem nowej płytki.
- Po montażu sprawdź, czy przewody nie znajdują się przy ruchomych częściach, przeciwwadze, kole pasowym ani ostrych krawędziach.
Pierwszą próbę wykonaj bez pełnego wsadu. Skontroluj kolejno blokowanie drzwi, pobieranie wody, obracanie bębna, odpompowanie i krótkie wirowanie. Nie zakładaj, że każdy sterownik jest gotowy do pracy bez konfiguracji, ale też nie uruchamiaj przypadkowej procedury programowania bez dokumentacji części.
Naprawa modułów, pomiary pod napięciem i uruchamianie otwartego urządzenia wymagają odpowiednich kwalifikacji, doświadczenia, wymaganych uprawnień i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać elektronikę do AWG814DJi?
Nie dobieraj modułu wyłącznie po napisie AWG814DJi, wyglądzie płytki ani pasującym złączu. Dla tego urządzenia potwierdzonym kodem modelu AWG8143CDi jest 1140169, ale ostateczna identyfikacja powinna uwzględniać wszystkie dane z tabliczki oraz oznaczenia starej części.
Do sprawdzenia zgodności przygotuj:
- model: AWG814DJi / AWG8143CDi;
- kod wyrobu — w rozpoznanym wariancie 1140169;
- pełny 14-cyfrowy numer fabryczny;
- numer katalogowy i wszystkie oznaczenia starej płytki;
- zdjęcia tabliczki znamionowej, złączy i naklejki modułu.
Wersja oprogramowania, wykonanie panelu, rodzaj sterowanego napędu i rewizja płytki mogą mieć znaczenie mimo podobnej obudowy. Sprawdź elektronikę pralek Amica, sterowniki pralek Amica oraz wiązki i kable, a przed zakupem przekaż pełne dane urządzenia do potwierdzenia zgodności.
FAQ – elektronika Amica AWG814DJi
Czy ciemny wyświetlacz oznacza uszkodzony moduł?
Nie. Taki objaw może powodować brak zasilania w gnieździe, uszkodzony przewód, filtr przeciwzakłóceniowy, przerwane połączenie, panel LCD albo zasilacz na płytce. Moduł można podejrzewać dopiero po sprawdzeniu wcześniejszych odcinków obwodu.
Dlaczego pralka nie reaguje na przyciski i pokazuje CL?
CL oznacza aktywną blokadę rodzicielską. W tej rodzinie urządzeń nie znika ona po wyjęciu wtyczki. Należy wyłączyć ją kombinacją przycisków wskazaną w instrukcji pralki.
Czy kod E03 oznacza konieczność wymiany elektroniki?
Nie. E03 dotyczy nieprawidłowego odpływu. Najpierw sprawdza się filtr, wąż, drożność instalacji, pompę odpływową i przewody. Sterownik może być sprawny i jedynie zgłaszać, że woda nie została usunięta w oczekiwanym czasie.
Czy brak wirowania wskazuje płytkę sterowania silnika?
Może, ale podobny objaw powodują problemy z odpompowaniem wody, niewyważony wsad, pasek, silnik, przewody lub połączenia. Podejrzenie płytki jest uzasadnione dopiero po wykluczeniu tych przyczyn i sprawdzeniu napędu zgodnie ze schematem.
Czy używany moduł z identycznym złączem będzie pasował?
Nie można tego założyć. Identyczna obudowa i wtyki nie potwierdzają zgodności oprogramowania, rewizji płytki ani obsługi konkretnego wyposażenia. Porównaj kod wyrobu, numer części, oznaczenia starej płytki i 14-cyfrowy numer fabryczny pralki.
