Napędy (silniki) kuchni GORENJE
Silniki i napędy do piekarników Gorenje odpowiadają za termoobieg, chłodzenie obudowy i obracanie rożna. Zatrzymane śmigło, nierówne pieczenie, buczenie lub brak nawiewu nie zawsze oznaczają uszkodzenie silnika — przyczyną może być także grzałka, zablokowana turbina albo obwód sterowania. Część dobieraj według modelu oraz Art. No. lub kodu PS z tabliczki znamionowej.
Jakie silniki i napędy występują w piekarnikach Gorenje?
W tej kategorii znajdują się podzespoły pełniące różne funkcje. Przed rozpoczęciem diagnostyki trzeba ustalić, który z nich nie pracuje:

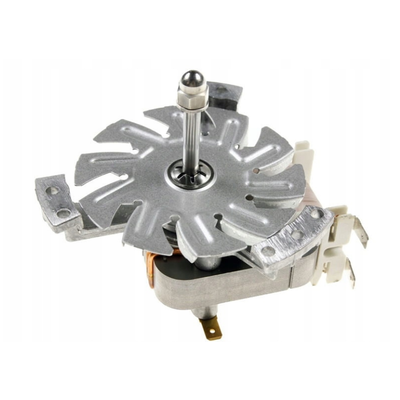

- silnik termoobiegu napędza śmigło widoczne za osłoną na tylnej ścianie komory; wymusza przepływ powietrza wokół potraw i, w wielu konstrukcjach, wokół grzałki pierścieniowej;
- wentylator chłodzący znajduje się poza komorą pieczenia, zwykle w górnej lub tylnej części obudowy; odprowadza ciepło od panelu, drzwi i elektroniki;
- silnik rożna wolno obraca pręt z potrawą po wybraniu odpowiedniej funkcji;
- kompletny wentylator lub napęd może obejmować silnik, wspornik, turbinę, przewody albo elementy sprzęgające.
Wentylator chłodzący i wentylator termoobiegu nie są tym samym podzespołem. Pierwszy może pracować jeszcze przez pewien czas po zakończeniu pieczenia — jest to normalne chłodzenie urządzenia, a nie samoistne uruchamianie termoobiegu.
Objawy usterki i możliwe przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Śmigło termoobiegu nie obraca się | zablokowana turbina, zużyty silnik, brak zasilania, uszkodzony przewód, przełącznik funkcji, przekaźnik lub wyłącznik drzwi | działanie na kilku programach z wentylatorem, swobodę obrotu zimnego śmigła i stan przewodów | ciężki obrót wskazuje na problem mechaniczny; lekki obrót nie potwierdza jeszcze sprawności elektrycznej silnika |
| Piekarnik piecze nierówno | zatrzymany wentylator, niesprawna grzałka pierścieniowa, błędny pomiar temperatury, zasłonięty przepływ powietrza | czy śmigło pracuje, czy program termoobiegu nagrzewa komorę oraz czy otwory osłony nie są zatkane | obracające się śmigło nie dowodzi, że grzałka i układ regulacji temperatury są sprawne |
| Słychać tarcie, stukanie lub metaliczne grzechotanie | odkształcone albo zabrudzone śmigło, poluzowana osłona, luz wału, zużyte łożyskowanie silnika | moment występowania dźwięku, luz promieniowy i osiowy, ślady ocierania | hałas tylko na programach termoobiegu kieruje diagnostykę do wentylatora komory; hałas po wyłączeniu może pochodzić z wentylatora chłodzącego |
| Silnik buczy, ale nie rusza | zatarte łożyskowanie, zablokowane śmigło, uszkodzone uzwojenie lub niewłaściwe zasilanie | swobodę mechanizmu po odłączeniu zasilania, następnie uzwojenie i obwód zasilający | nie należy wielokrotnie uruchamiać zablokowanego silnika, ponieważ może się przegrzać |
| Brak nawiewu nad drzwiami, panel mocno się nagrzewa | awaria wentylatora chłodzącego, niedrożny kanał, uszkodzony termostat lub sterowanie | drożność wlotów i wylotów, obrót turbiny oraz moment, w którym dany model powinien uruchomić chłodzenie | wentylator chłodzący nie w każdym modelu startuje natychmiast po włączeniu zimnego piekarnika |
| Rożen nie obraca potrawy | źle osadzony pręt, przeciążenie, uszkodzone sprzęgło, silnik lub obwód funkcji rożna | osadzenie końcówki w gnieździe, obrót bez obciążenia i działanie właściwego programu | sprawny silnik nie poruszy rożna, jeżeli pręt nie wszedł w gniazdo napędowe |
Gdy wentylator działa, ale piekarnik nie grzeje
Jeżeli śmigło obraca się prawidłowo, a temperatura na funkcji gorącego powietrza nie rośnie, najpierw sprawdza się grzałkę termoobiegu, jej połączenia oraz sterowanie. Sam ruch powietrza nie wytwarza ciepła. Jeśli nie grzeją również inne programy, zakres podejrzeń obejmuje zasilanie piekarnika, termostat, czujnik temperatury, zabezpieczenie termiczne, przełącznik funkcji lub moduł.
W części modeli otwarcie drzwi podczas pracy powoduje zatrzymanie grzania i wentylatora komory. Test funkcji należy więc wykonywać przy prawidłowo zamkniętych drzwiach. Nie wolno trwale blokować ani mostkować wyłącznika drzwiowego.
Jak sprawdzić silnik wentylatora?
1. Oględziny i kontrola mechaniczna
Odłącz piekarnik od zasilania i poczekaj na całkowite ostygnięcie. Po zdjęciu tylnej osłony wewnątrz komory, jeżeli konstrukcja danego modelu na to pozwala, sprawdź:
- czy śmigło nie jest odkształcone, pęknięte albo pokryte grubą warstwą przypalonego tłuszczu;
- czy łopatki nie ocierają o osłonę, grzałkę lub tylną ścianę;
- czy na wale nie ma wyraźnego luzu;
- czy wirnik obraca się płynnie i nie zatrzymuje w miejscu ocierania;
- czy mocowania silnika, turbiny i osłony nie są poluzowane.
Zabrudzenie lub skrzywienie turbiny może powodować hałas mimo sprawnego silnika. Z kolei lekko obracające się śmigło nie wyklucza usterki ujawniającej się dopiero po rozgrzaniu uzwojenia lub łożyskowania.
2. Pomiar uzwojenia
Pomiar rezystancji wykonuje się przy całkowicie odłączonym zasilaniu i po zdjęciu przewodów z zacisków silnika. Miernik podłącza się pomiędzy zaciski uzwojenia:
- wynik poza zakresem miernika lub brak ciągłości wskazuje na przerwę w uzwojeniu albo znajdującym się wewnątrz zabezpieczeniu;
- sama obecność ciągłości nie potwierdza, że silnik ruszy pod obciążeniem i zachowa prawidłowe obroty po nagrzaniu;
- rezystancję trzeba porównywać z dokumentacją lub sprawnym silnikiem tego samego typu — nie istnieje jedna prawidłowa wartość dla wszystkich napędów Gorenje.
Można również wstępnie sprawdzić, czy zaciski nie mają połączenia z metalowym korpusem. Zwykły multimetr nie zastępuje jednak pomiaru rezystancji izolacji odpowiednim przyrządem i napięciem probierczym.
3. Sprawdzenie zasilania silnika
Jeżeli mechanizm obraca się swobodnie, a uzwojenie nie ma przerwy, kolejnym etapem jest sprawdzenie, czy podczas wybranej funkcji do silnika dociera napięcie zgodne z jego oznaczeniem.
Pomiar w pracującym piekarniku odbywa się przy nieosłoniętych elementach pod napięciem sieciowym. Wymaga odpowiednich kwalifikacji, doświadczenia, przyrządów i procedury właściwej dla modelu. Nie jest przeznaczony dla osoby bez przygotowania.
Dla technika wynik ma następujące znaczenie:
- prawidłowe napięcie na zaciskach przy nieruchomym, niezablokowanym silniku kieruje podejrzenie na silnik;
- brak napięcia wymaga kontroli wiązki, złączy, przełącznika funkcji, termostatu, wyłącznika drzwiowego oraz wyjścia modułu;
- napięcie zanikające po rozgrzaniu nie przesądza o awarii silnika — trzeba ustalić, czy jest odłączane przez sterowanie, zabezpieczenie termiczne czy uszkodzone połączenie.
Przewody z nadtopioną izolacją, luźne konektory i przebarwione zaciski należy naprawić zgodnie ze specyfikacją temperaturową instalacji piekarnika. Nie stosuje się przypadkowych przewodów ani prowizorycznych złącz.
Dostęp do silnika i wymiana
Silnik termoobiegu
W wielu piekarnikach dostęp wymaga pracy z obu stron tylnej ściany. Od strony komory zdejmuje się wyposażenie i osłonę wentylatora, a następnie turbinę. Od strony zewnętrznej zwykle trzeba wysunąć piekarnik z zabudowy i zdjąć odpowiedni panel, aby odłączyć przewody oraz mocowanie silnika.
Nie zakładaj kierunku odkręcania nakrętki turbiny. W części konstrukcji stosowany jest lewy gwint zapobiegający samoczynnemu luzowaniu, lecz nie jest to reguła dla wszystkich napędów. Kierunek trzeba potwierdzić dla konkretnego modelu lub starej części. Siłowe obracanie może skrzywić śmigło albo uszkodzić wał.
Przed odłączeniem konektorów zrób zdjęcie ich położenia. Podczas montażu sprawdź ułożenie podkładek, dystansów i wsporników, a także odstęp łopatek od osłony. Przewody muszą wrócić w uchwyty z dala od nagrzewających się elementów i ruchomej turbiny.
Wentylator chłodzący
Wentylator chłodzący bywa zamontowany pod górną pokrywą, z tyłu obudowy albo w kanale prowadzącym powietrze nad drzwi. Zależnie od konstrukcji demontuje się panel górny, tylny lub boczny. Nie należy kopiować kolejności rozbiórki z innego modelu, ponieważ wentylator może być połączony z kanałem, wspornikiem i izolacją w odmienny sposób.
Po wymianie trzeba sprawdzić kierunek przepływu powietrza, drożność kanału i pracę chłodzenia po rozgrzaniu piekarnika. Zamontowanie turbiny odwrotnie lub pozostawienie przewodu w jej zasięgu może spowodować hałas i brak skutecznego nawiewu.
Silnik rożna
Najpierw wyklucz niepełne wsunięcie pręta w gniazdo oraz przeciążenie rożna. Dostęp do silnika zazwyczaj uzyskuje się od zewnętrznej tylnej części piekarnika. Przed demontażem warto zaznaczyć położenie uchwytu i sprzęgła, aby nowy napęd znalazł się w osi gniazda. Niewspółosiowy montaż może powodować zatrzymywanie, stukanie lub szybkie zużycie sprzęgła.
Jak dobrać silnik lub napęd do piekarnika Gorenje?
Samo zdjęcie, podobne złącze albo oznaczenie handlowe piekarnika nie wystarczają. Do sprawdzenia zgodności przygotuj:
- pełny model urządzenia;
- Art. No. albo kod PS z tabliczki znamionowej;
- oznaczenia umieszczone na starym silniku lub kompletnym wentylatorze;
- informację, czy chodzi o termoobieg, chłodzenie obudowy czy rożen;
- napięcie i moc z etykiety części, jeżeli są czytelne;
- rodzaj mocowania, wymiary, średnicę i profil wału, kształt turbiny oraz układ złączy.
Tabliczka piekarnika znajduje się zwykle na krawędzi widocznej po otwarciu drzwi, ale dokładne położenie zależy od wykonania. W obrębie tego samego modelu mogą występować różne wersje techniczne, dlatego Art. No. lub kod PS ma większe znaczenie niż podobieństwo części na fotografii.
Niektóre wentylatory są dostępne jako kompletny zespół, inne jako oddzielny silnik, śmigło lub wspornik. Jeżeli uszkodzona jest wyłącznie turbina, nie zawsze trzeba wymieniać sprawny silnik. Z kolei montaż nowego śmigła na wale z dużym luzem nie usunie hałasu. Bardziej wyspecjalizowane warianty znajdziesz w kategorii wentylatorów i silników termoobiegu Gorenje.
FAQ – silniki i napędy piekarników Gorenje
Czy nierówne pieczenie oznacza uszkodzony silnik termoobiegu?
Nie. Najpierw sprawdź, czy śmigło rzeczywiście stoi. Jeżeli się obraca, przyczyną może być przepalona grzałka pierścieniowa, błąd regulacji temperatury, zasłonięte otwory osłony lub niewłaściwe ustawienie naczyń. Silnik odpowiada za ruch powietrza, ale nie wytwarza ciepła.
Dlaczego wentylator działa po wyłączeniu piekarnika?
Zwykle pracuje wtedy wentylator chłodzący, który odprowadza ciepło od obudowy, drzwi i panelu sterowania. Czas pracy zależy od temperatury oraz konstrukcji urządzenia. Podejrzenie usterki pojawia się, gdy chłodzenie nie wyłącza się po ostygnięciu albo uruchamia się bez związku z temperaturą i pracą piekarnika.
Czy sprawny silnik powinien mieć ciągłość uzwojenia?
Tak, przerwa w uzwojeniu wskazuje na uszkodzenie. Poprawny wynik pomiaru ciągłości nie jest jednak pełnym testem: nie wykryje każdego zwarcia międzyzwojowego, zużycia łożysk ani usterki występującej dopiero po rozgrzaniu.
Czy można uruchomić silnik piekarnika bezpośrednio z sieci?
Takie badanie wiąże się z napięciem sieciowym, odsłoniętymi zaciskami i ruchomymi częściami. Powinien wykonywać je wyłącznie wykwalifikowany technik, który zna napięcie znamionowe silnika i potrafi zabezpieczyć badany zespół. Do podstawowej diagnostyki bezpieczniejsze są oględziny, kontrola obrotu i pomiar odłączonego uzwojenia.
Jakie dane są potrzebne do doboru napędu Gorenje?
Potrzebny jest pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Warto również przesłać zdjęcie etykiety starego silnika, jego mocowania i złącza. Oznaczenie części stosowanej również w urządzeniach Hisense nie stanowi samo w sobie potwierdzenia zgodności z każdym piekarnikiem Gorenje.
