Generatory iskier i zapalacze gazu do kuchni Whirlpool
Generatory iskier i zapalacze gazu Whirlpool odpowiadają za elektryczne zapalanie palników. Brak iskry może jednak wynikać również z zalania elektrody, uszkodzenia przewodu albo włącznika pod pokrętłem. Przed zakupem ustal, czy problem dotyczy jednego punktu, wybranej gałki czy wszystkich palników, a część dobierz według pełnego numeru serwisowego urządzenia.
Generator, zapalacz i włącznik iskry – co może być uszkodzone?
Układ zapłonowy płyty lub kuchni gazowej Whirlpool składa się zwykle z kilku współpracujących elementów:

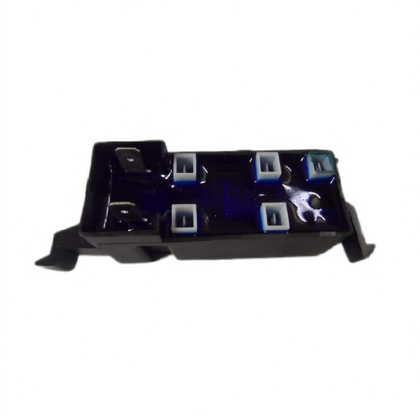

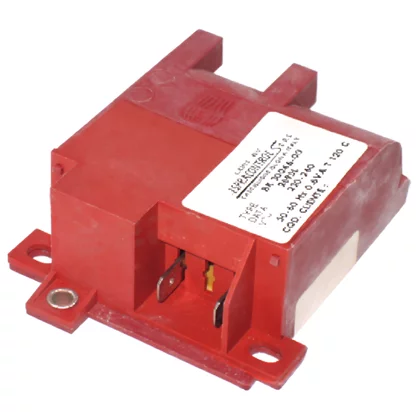

- generatora iskier, który wytwarza impulsy wysokiego napięcia;

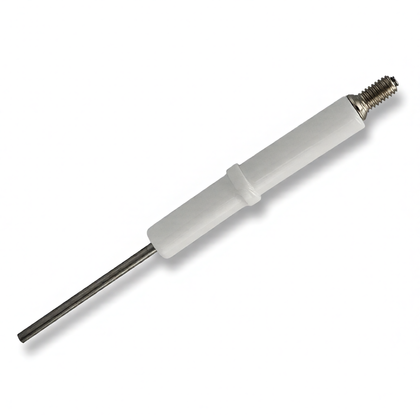

- elektrod zapalających, czyli ceramicznych zapalaczy umieszczonych przy palnikach;
- przewodów wysokiego napięcia łączących elektrody z generatorem;

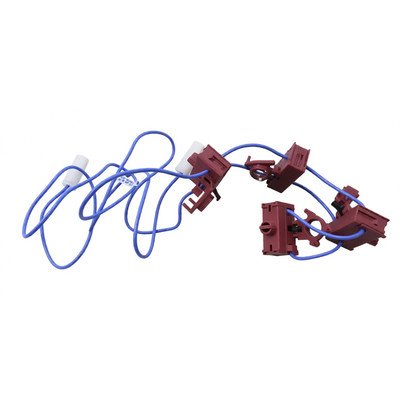

- włączników lub wiązki zapalaczy pod pokrętłami, które uruchamiają generator.
W wielu konstrukcjach obrócenie lub wciśnięcie jednego pokrętła powoduje iskrzenie przy wszystkich palnikach. Dlatego obserwacja, które elektrody iskrzą i które pokrętło uruchamia układ, pozwala wstępnie rozdzielić usterkę generatora, zapalacza i wiązki włączników.
Brak iskry – jak zawęzić przyczynę?
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Nie iskrzy żaden palnik i nie słychać charakterystycznego cykania | Brak zasilania, uszkodzona wiązka włączników, luźne złącze lub generator | Sprawdź gniazdo, zabezpieczenie obwodu i przewód zasilający. Po odłączeniu urządzenia obejrzyj złącza oraz wiązkę pod pokrętłami | Prawidłowe zasilanie nie potwierdza jeszcze uszkodzenia generatora. Musi on również otrzymywać sygnał z włączników |
| Nie iskrzy żaden palnik, ale słychać pracę układu pod płytą | Przebicie przewodu do obudowy, pęknięta ceramika, zabrudzenie lub problem po stronie wyjść generatora | W zaciemnionym pomieszczeniu można z bezpiecznej odległości obserwować, czy wyładowanie nie przeskakuje pod płytą. Nie dotykaj urządzenia podczas próby | Dźwięk generatora nie oznacza, że energia dociera do końcówki elektrody przy palniku |
| Jeden palnik nie ma iskry niezależnie od użytego pokrętła | Elektroda, jej przewód, zabrudzenie, wilgoć, niewłaściwe ustawienie palnika lub pojedynczy kanał generatora | Oczyść i wysusz elektrodę, obejrzyj ceramikę oraz przewód. Sprawdź, czy korona i nakrywka palnika są prawidłowo ułożone | Usterka ograniczona do jednego punktu częściej dotyczy drogi od generatora do konkretnej elektrody niż całego układu |
| Dane pokrętło nie uruchamia iskry, ale ten sam palnik iskrzy po użyciu innego pokrętła | Włącznik przy zaworze lub wiązka zapalaczy | Porównaj działanie wszystkich pokręteł. Po odłączeniu zasilania skontroluj styki i ślady zalania pod niesprawną gałką | Skoro elektroda iskrzy po innym wyzwoleniu, generator i przewód do niej potrafią pracować. Podejrzenie kieruje się na obwód wyzwalający |
| Iskra jest, ale gaz się nie zapala | Źle ułożona nakrywka, mokry lub zabrudzony palnik, zatkane otwory, nieprawidłowy kierunek iskry albo brak dopływu gazu | Ułóż elementy palnika zgodnie z wycięciami, oczyść otwory i dokładnie wysusz podzespoły | Widoczna iskra wyklucza całkowity brak działania generatora, ale nie potwierdza prawidłowego położenia wyładowania względem strumienia gazu |
Jeżeli płomień zapala się, lecz gaśnie po puszczeniu pokrętła, problem zwykle nie dotyczy generatora. Należy wtedy sprawdzić elementy układu zabezpieczenia przeciwwypływowego, w tym termoparę i jej połączenie, położenie płomienia oraz zawór gazowy.
Co sprawdzić po zalaniu lub czyszczeniu płyty?
Wilgoć i osady mogą utworzyć łatwiejszą drogę wyładowania niż szczelina między elektrodą a palnikiem. Iskra może wtedy przeskakiwać do metalowej podstawy, pod płytą albo wzdłuż zabrudzonej ceramiki. Typowym skutkiem jest brak zapłonu, nieregularne iskrzenie lub cykanie mimo ustawienia pokręteł w pozycji wyłączonej.
- Zakręć wszystkie pokrętła, odłącz zasilanie elektryczne i poczekaj, aż palniki ostygną.
- Zdejmij ruszt, nakrywkę i koronę palnika.
- Usuń resztki potraw miękką szczotką lub ściereczką. Nie wyginaj elektrody i nie czyść ceramiki agresywnym narzędziem.
- Dokładnie osusz palnik, elektrodę i przestrzeń wokół niej.
- Załóż koronę oraz nakrywkę we właściwym położeniu. Elementy powinny leżeć równo, bez przechylenia.
Jeśli ciągłe iskrzenie zaczęło się bezpośrednio po wykipieniu płynu, trzeba również skontrolować okolice włączników pod pokrętłami. Samo wysuszenie widocznej elektrody może nie wystarczyć, gdy ciecz przedostała się pod panel.
Czy generator można sprawdzić multimetrem?
Zwykły pomiar rezystancji nie daje wiarygodnej odpowiedzi, czy generator wytwarza prawidłowe impulsy zapłonowe pod obciążeniem. Moduł zawiera elementy przetwarzające napięcie, a jego wyjścia pracują z wysokim napięciem. Nie należy przykładać standardowego multimetru bezpośrednio do wyjść zapalaczy.
Przy urządzeniu odłączonym od sieci można natomiast:
- sprawdzić ciągłość dostępnych przewodów i styków, jeżeli pozwala na to schemat konkretnego modelu;
- szukać zwarcia przewodu elektrody do metalowej obudowy;
- obejrzeć złącza pod kątem nadpalenia, korozji i poluzowania;
- sprawdzić, czy włącznik zmienia stan po uruchomieniu odpowiedniego pokrętła.
Interpretacja wymaga ostrożności. Przewód może mieć ciągłość, a mimo to tracić energię wskutek przebicia izolacji dopiero podczas impulsu wysokiego napięcia. Z kolei poprawne działanie części wyjść nie wyklucza uszkodzenia pojedynczego kanału generatora.
Pomiar napięcia zasilającego moduł podczas pracy jest czynnością serwisową wykonywaną pod napięciem. Wymaga odpowiednich kwalifikacji, doświadczenia, właściwych przyrządów oraz schematu konkretnego urządzenia i nie jest przeznaczony dla osoby bez przygotowania. Wartości i punkty pomiarowe nie są uniwersalne dla wszystkich kuchni oraz płyt Whirlpool.
Ciągłe iskrzenie – czy winny jest generator?
Generator może iskrzyć bez przerwy, gdy stale otrzymuje sygnał uruchomienia. Zanim zostanie wymieniony, należy wykluczyć:
- wilgoć lub zabrudzenie włączników pod pokrętłami;
- zablokowane pokrętło albo niesprawny styk przy zaworze;
- uszkodzoną izolację wiązki;
- nieprawidłowe podłączenie po wcześniejszej naprawie.
W niektórych konstrukcjach występuje funkcja ponownego zapłonu lub nadzorowania płomienia, dlatego zasada zatrzymania iskier może różnić się od prostego układu pracującego tylko w pozycji zapalania. Wariant trzeba ustalić na podstawie oznaczenia urządzenia i dokumentacji. Jeżeli zapalacze pracują samoczynnie, a palniki są wyłączone, odłącz płytę od zasilania elektrycznego do czasu usunięcia usterki.
Jak uzyskać dostęp do generatora i wymienić część?
Generator znajduje się pod płytą podpalnikową lub pod obudową płyty do zabudowy. Dokładne położenie zależy od konstrukcji urządzenia. Można go rozpoznać po przewodach prowadzących do elektrod przy palnikach.
Przed demontażem odłącz zasilanie elektryczne, zamknij zawór gazu i upewnij się, że palniki są zimne. W kuchniach wolnostojących dostęp może wymagać zdjęcia górnej płyty lub osłony. Płytę do zabudowy czasem trzeba unieść z blatu, ale nie wolno naprężać ani samodzielnie rozłączać przewodu gazowego.
Podczas wymiany:
- Zrób zdjęcie rozmieszczenia przewodów i oznaczeń starego modułu.
- Nie ciągnij za przewody wysokiego napięcia – zdejmuj konektory za ich izolowane zakończenia.
- Jeżeli układ nie ma czytelnych oznaczeń, przekładaj przewody pojedynczo ze starego generatora do nowego.
- Sprawdź, czy przewody nie są przyciśnięte obudową, poprowadzone przy gorących elementach lub uszkodzone.
- Zamocuj generator w oryginalnym położeniu i przywróć wszystkie osłony.
- Po montażu sprawdź zapłon każdego palnika i upewnij się, że iskrzenie zatrzymuje się zgodnie z zasadą działania danego modelu.
Ceramiczne elektrody są kruche. Przy zdejmowaniu górnej obudowy nie opieraj jej ciężaru na zapalaczach. Jeżeli naprawa wymaga odłączenia elementów instalacji gazowej, kontroli szczelności lub pracy pod napięciem, powinien wykonać ją wykwalifikowany instalator albo serwisant z odpowiednimi uprawnieniami. Szczelności instalacji gazowej nie sprawdza się płomieniem.
Jak dobrać generator lub zapalacz do Whirlpool?
Sama liczba wyjść, długość przewodu lub podobny kształt obudowy nie potwierdzają zgodności. Generatory mogą różnić się napięciem zasilania, rozmieszczeniem złączy, mocowaniem, sposobem wyzwalania oraz parametrami impulsów. Zapalacze różnią się między innymi długością przewodu, końcówką przyłączeniową, uchwytem i położeniem elektrody względem palnika.
Do doboru przygotuj:
- pełny model urządzenia;
- numer serwisowy Whirlpool, zwykle 12-cyfrowy i często rozpoczynający się od 85;
- oznaczenia ze starego generatora lub zapalacza;
- liczbę wyjść generatora;
- zdjęcie tabliczki znamionowej, złączy i mocowania.
W urządzeniach do zabudowy tabliczka może znajdować się od spodu płyty. Jeżeli do usterki doszło tylko przy jednej elektrodzie, sprawdź także iskrowniki i świece zapłonowe Whirlpool. Nie zamawiaj generatora wyłącznie dlatego, że jeden palnik nie zapala gazu.
FAQ – generatory iskier i zapalacze gazu Whirlpool
Czy brak iskry na jednym palniku oznacza uszkodzony generator?
Nie musi. Najpierw oczyść i wysusz elektrodę, sprawdź jej ceramikę, przewód oraz położenie palnika. Jeżeli ta sama elektroda iskrzy po użyciu innego pokrętła, bardziej prawdopodobna jest usterka włącznika lub wiązki pod gałkami.
Dlaczego wszystkie palniki iskrzą po uruchomieniu jednego pokrętła?
W wielu płytach jest to prawidłowa cecha konstrukcyjna: włączniki są połączone we wspólny obwód wyzwalający generator. Trzeba jednak porównać zachowanie z instrukcją konkretnego modelu, zwłaszcza w urządzeniach z ponownym zapłonem.
Iskra jest widoczna, ale palnik nie zapala. Co sprawdzić?
Sprawdź prawidłowe ułożenie korony i nakrywki, drożność otworów palnika, suchość elektrody oraz miejsce, w którym przeskakuje iskra. Jeżeli gaz nie wypływa, usterka nie leży w samym generatorze zapłonu.
Dlaczego zapalacze ciągle pstrykają po zalaniu płyty?
Płyn mógł zwilżyć elektrodę, przewody albo styki pod pokrętłami. Odłącz zasilanie, wyczyść i dokładnie osusz dostępne elementy. Jeśli iskrzenie wraca po ponownym podłączeniu, konieczna jest kontrola wiązki włączników i generatora.
Czy generator o tej samej liczbie wyjść będzie pasował?
Nie jest to wystarczające kryterium. Muszą zgadzać się także zasilanie, sposób wyzwalania, złącza, mocowanie i zgodność katalogowa. Podstawą doboru jest pełny numer serwisowy Whirlpool oraz oznaczenie starej części.
Czy gaśnięcie płomienia po puszczeniu pokrętła ma związek z zapalaczem?
Zwykle nie. Zapalacz inicjuje płomień, natomiast za utrzymanie dopływu gazu odpowiada układ zabezpieczenia z termoparą i zaworem. Należy również sprawdzić, czy płomień prawidłowo ogrzewa końcówkę termopary.
