Klapy zwrotne, turbiny i akcesoria montażowe do okapów Whirlpool
Klapy zwrotne, turbiny i akcesoria montażowe do okapów Whirlpool pomagają usunąć cofanie powietrza, terkotanie, drgania oraz straty wydajności wyciągu. Przed wymianą sprawdź drożność przewodu, stan filtrów, swobodę ruchu klapy i wirnika. Właściwy wariant dobieraj według pełnego modelu oraz numeru serwisowego SERVICE z tabliczki znamionowej.
Jaką funkcję pełnią klapy, turbiny i akcesoria okapu?
Elementy z tej kategorii tworzą mechaniczną część układu przepływu powietrza i mocowania okapu Whirlpool. Należą do nich między innymi:
- klapy i zawory zwrotne, które otwierają się podczas pracy wyciągu i ograniczają cofanie powietrza po jego wyłączeniu;
- turbiny, czyli wirniki wentylatora, wprawiające powietrze w ruch wewnątrz obudowy;

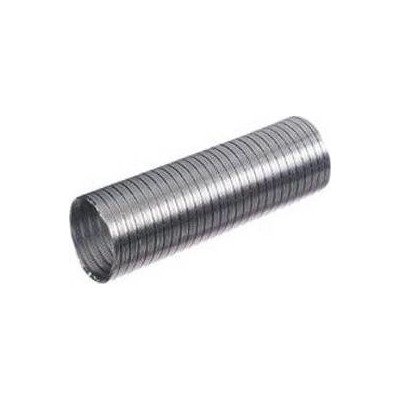

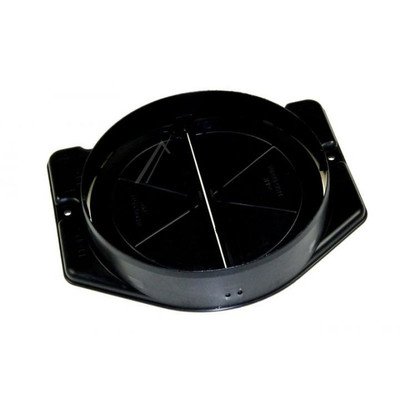

- kołnierze, redukcje, złącza i przewody, łączące wylot okapu z instalacją odprowadzającą;

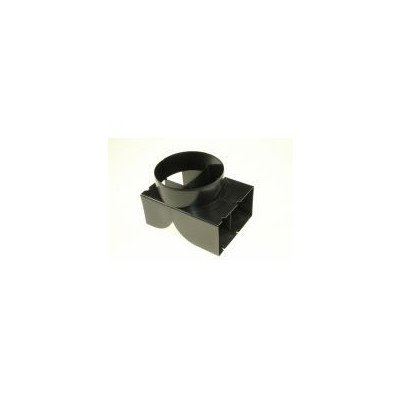

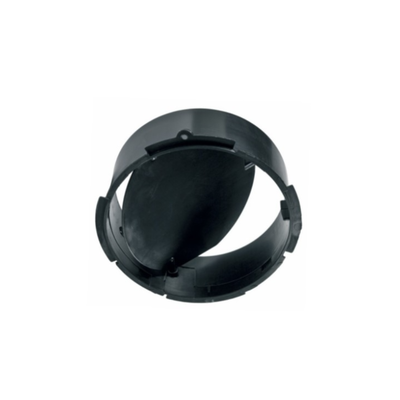

- deflektory i złącza filtrujące, kierujące oczyszczone powietrze z powrotem do pomieszczenia w trybie pochłaniacza;

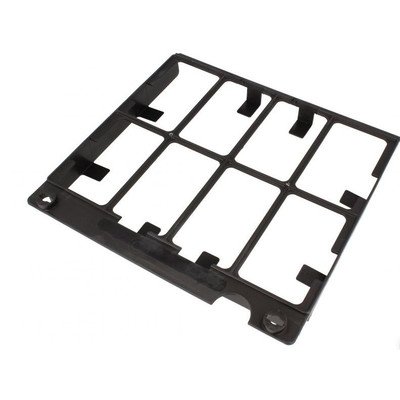

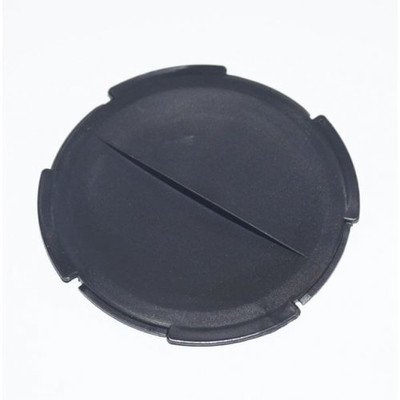

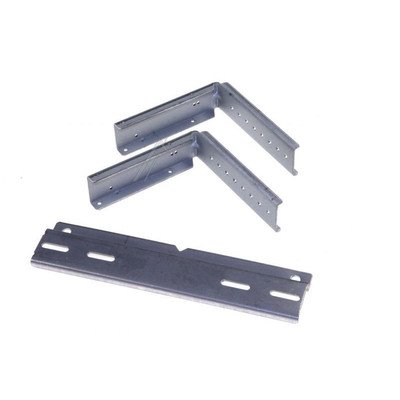

- wsporniki, zatrzaski, ramki, śruby i zestawy montażowe, utrzymujące filtry, komin i osłony we właściwym położeniu;

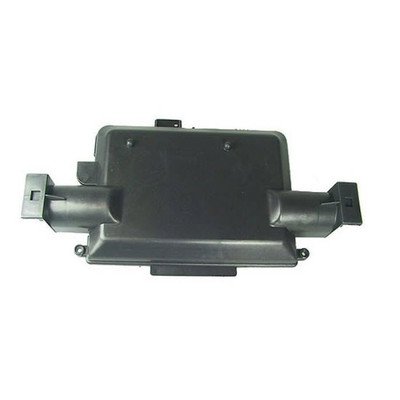

- kominy oraz osłony wylotu, które zakrywają przewód i elementy montażowe.
Nie wszystkie akcesoria występują w każdym okapie. Konstrukcja zależy od tego, czy urządzenie pracuje jako wyciąg odprowadzający powietrze na zewnątrz, czy jako pochłaniacz z obiegiem zamkniętym.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Zimne powietrze lub zapachy cofają się przy wyłączonym okapie | Zablokowana, źle ustawiona albo uszkodzona klapa zwrotna; ciąg wsteczny w instalacji; nieszczelne połączenie | Obejrzyj klapę i sprawdź bez zasilania, czy oba skrzydełka poruszają się swobodnie i domykają. Sprawna klapa nie rozwiąże problemu niewłaściwego kanału lub niedostatecznego nawiewu do kuchni. |
| Okap grzechocze po uruchomieniu albo podczas wiatru | Luźna klapa, wyrobiona oś, uderzanie skrzydełek o ogranicznik lub źle zamocowany przewód | Ustal, czy dźwięk dochodzi z wylotu, czy z komory turbiny. Ręczne poruszenie odłączonej klapy może ujawnić nadmierny luz, ale nie odtwarza warunków przepływu powietrza. |
| Słychać terkot, ocieranie lub regularne stukanie | Pęknięta, odkształcona albo zabrudzona turbina; ciało obce; poluzowane mocowanie; kontakt wirnika z obudową | Po odłączeniu zasilania obróć wirnik ręką. Powinien obracać się bez zahaczania. Widoczne bicie, pęknięcie piasty lub brak łopatki przemawiają za wymianą turbiny. |
| Okap pracuje głośniej i słabiej odprowadza parę | Zatkane filtry, przewężony lub niedrożny kanał, liczne kolana, nieszczelność, brak dopływu powietrza albo zabrudzony wirnik | Najpierw oczyść filtry i zapewnij nawiew do kuchni. Następnie sprawdź przewód, połączenia i turbinę. Sama głośna praca nie dowodzi uszkodzenia wirnika. |
| Osłona, filtr albo komin drga | Uszkodzony zatrzask, brak mocowania, niewłaściwy wspornik, luźne połączenie lub naprężona obudowa | Lekki docisk poszczególnych osłon podczas pracy może pomóc zlokalizować rezonujący element. Nie wkładaj dłoni ani narzędzi w okolice obracającej się turbiny. |
| Silnik buczy, lecz turbina nie startuje | Zablokowany wirnik, uszkodzenie silnika, kondensatora, przewodów lub sterowania | Jeśli odłączona turbina obraca się ciężko, najpierw usuń przeszkodę lub oceń uszkodzenie mechaniczne. Jeżeli obraca się swobodnie, przyczyny należy szukać również w silniku, sterowniku lub module okapu. |
Jak sprawdzić klapę zwrotną?
Klapa znajduje się zwykle przy kołnierzu wylotowym okapu albo w łączniku przewodu. W części konstrukcji ma dwa lekkie skrzydełka, w innych jest pojedynczym elementem. Jej kształt, średnica, sposób osadzenia oraz kierunek przepływu muszą odpowiadać konkretnemu wylotowi.
- Odłącz okap od zasilania i zdejmij elementy zasłaniające wylot, jeśli dostęp wymaga demontażu komina lub przewodu.
- Sprawdź, czy klapa jest zamontowana we właściwym kierunku i nie została ściśnięta przez rurę, opaskę albo krzywo osadzony kołnierz.
- Poszukaj tłustego osadu, pękniętych zawiasów, wygięcia skrzydełek i nadmiernych luzów.
- Porusz klapą ręcznie. Powinna otwierać się bez wyraźnego oporu i wracać do położenia zamkniętego zgodnie ze swoją konstrukcją.
- Po złożeniu sprawdź, czy podczas pracy skrzydełka otwierają się, a po wyłączeniu nie pozostają zablokowane.
Oględziny potwierdzają stan mechaniczny klapy, lecz nie pozwalają samodzielnie ocenić całej instalacji budynku. Cofanie powietrza może występować również przy nieprawidłowym ciągu, wspólnym kanale, silnym wietrze albo braku nawiewu do pomieszczenia. Nie usuwaj klapy przeciwpożarowej ani innych zabezpieczeń instalacji budynku.
Jak ocenić stan turbiny okapu?
Turbina jest zamontowana na wale silnika wewnątrz komory wentylatora. Może być pojedyncza lub podwójna, a jej kształt i kierunek łopatek są dopasowane do obudowy. Podobny wymiar zewnętrzny nie oznacza zgodności.
Po odłączeniu urządzenia od sieci wyjmij filtry okapu Whirlpool. W zależności od konstrukcji konieczne może być również zdjęcie ramki filtra węglowego, osłony komory silnika albo fragmentu komina. Przed odłączeniem mocowań wykonaj zdjęcia ich ułożenia.
Podczas oględzin sprawdź:
- czy w piaście nie ma pęknięcia powodującego obracanie się wirnika na wale;
- czy żadna łopatka nie jest złamana, odkształcona lub oblepiona grubą, nierówną warstwą tłuszczu;
- czy turbina nie ociera o osłonę w jednym punkcie obrotu;
- czy na wale nie występuje wyczuwalny luz promieniowy;
- czy wewnątrz komory nie znajduje się fragment filtra, opakowania lub inny przedmiot;
- czy mocowania obudowy wentylatora są kompletne i dokręcone.
Równomiernie zabrudzony wirnik można oczyścić metodą dopuszczoną dla konkretnej części, chroniąc silnik i instalację elektryczną przed zalaniem. Pękniętej turbiny nie należy kleić ani wyważać przypadkowymi ciężarkami. Naprawa może nie wytrzymać obrotów, a zmienione wyważenie obciąży łożyska silnika.
Słaby ciąg nie zawsze oznacza uszkodzoną turbinę
Przed zakupem wirnika sprawdź cały tor powietrza. W trybie wyciągu średnica przewodu powinna odpowiadać kołnierzowi wylotowemu wskazanemu w instrukcji danego modelu. Zbyt mały przekrój, gwałtowna redukcja, długa trasa i liczne zagięcia zwiększają opory, obniżają wydajność oraz mogą nasilać szum.
Praktyczną próbą jest porównanie pracy urządzenia przy zapewnionym dopływie powietrza do kuchni. Jeżeli po uchyleniu okna wyciąg działa wyraźnie lepiej, przyczyną może być zbyt szczelne pomieszczenie, a nie sama turbina. Nie jest to jednak podstawa do trwałej zmiany instalacji bez sprawdzenia wymagań wentylacyjnych budynku.
W pochłaniaczu powietrze wraca do kuchni przez deflektor lub kratki wylotowe. Niedrożny wylot, niewłaściwie założona osłona albo zużyty filtr węglowy również ograniczają przepływ. Sposób pracy urządzenia warto więc ustalić przed wyborem kołnierza, przewodu czy złącza filtrującego.
Wymiana turbiny i akcesoriów montażowych
Przed demontażem odłącz zasilanie w sposób uniemożliwiający przypadkowe uruchomienie okapu. Zabezpiecz płytę grzewczą i ostre krawędzie obudowy. Ciężki komin lub cały okap powinny być podtrzymywane przez drugą osobę.
Przy wymianie turbiny trzeba zwykle zdemontować filtry, uzyskać dostęp do komory silnika, zdjąć osłonę, a następnie zwolnić mocowanie wirnika na wale. Rodzaj gwintu i kierunek odkręcania nie są jednakowe we wszystkich rodzinach okapów, dlatego należy korzystać z dokumentacji konkretnego modelu. Nie podważaj piasty za łopatki, ponieważ łatwo je odkształcić.
Nowa turbina powinna zostać osadzona na właściwej głębokości. Po montażu obróć ją ręcznie przez pełny obrót i upewnij się, że nie dotyka obudowy. Dopiero po zamontowaniu osłon oraz filtrów można przeprowadzić krótką próbę kolejnych biegów, obserwując nietypowe drgania i dźwięki.
Przy klapach, kołnierzach i przewodach zwróć uwagę na kierunek przepływu, średnicę, kształt przyłącza oraz szczelne i stabilne połączenie. Rura nie może blokować skrzydełek klapy. Wsporniki, zatrzaski i mocowania muszą odpowiadać położeniu otworów oraz elementowi, który podtrzymują.
Opisane prace przy połączeniach elektrycznych, pomiary pod napięciem oraz ingerencja w stałą instalację wentylacyjną wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do okapu Whirlpool?
Do identyfikacji przygotuj pełny model oraz numer serwisowy spod oznaczenia SERVICE, zwykle 12-cyfrowy i często rozpoczynający się od 85. Tabliczka znamionowa okapu znajduje się zazwyczaj wewnątrz obudowy i staje się widoczna po wyjęciu metalowego filtra przeciwtłuszczowego.
Przy doborze porównaj także cechy właściwe dla danego elementu:
- turbina: średnicę, szerokość, liczbę wirników, stronę montażu, kształt piasty i mocowanie na wale;
- klapa zwrotna: średnicę lub profil wylotu, liczbę skrzydełek, zawiasy, ograniczniki i sposób osadzenia;

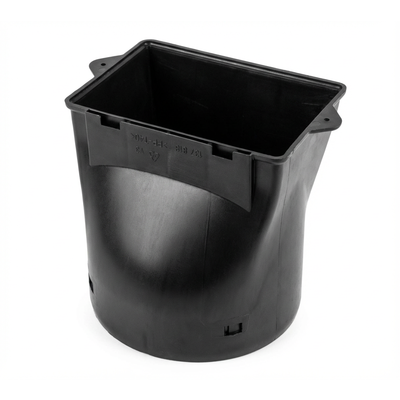

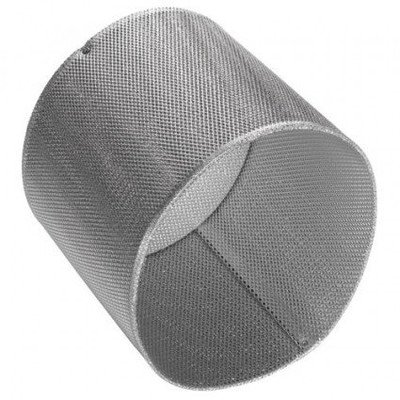

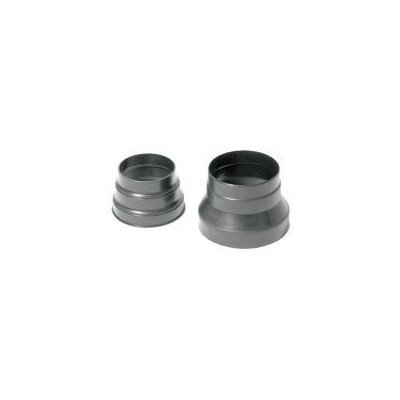

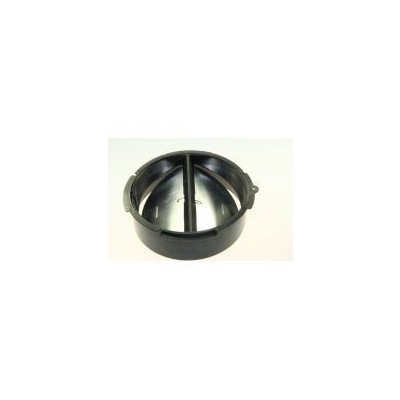

- kołnierz lub redukcja: kształt obu przyłączy, średnice, rozstaw zaczepów i sposób mocowania;

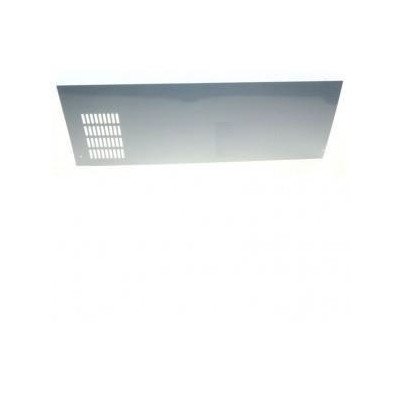

- komin i osłona: wysokość, szerokość, wykończenie powierzchni, otwory i wersję konstrukcyjną;

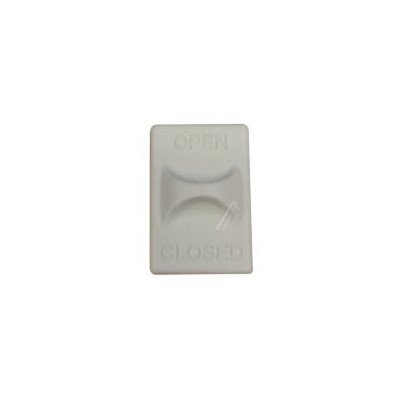

- wspornik, ramka lub zatrzask: miejsce zastosowania, rozstaw mocowań i współpracujący filtr albo panel.
Nie dobieraj części wyłącznie na podstawie zdjęcia, nazwy handlowej okapu lub zbliżonej średnicy. Różne wykonania tego samego modelu mogą mieć inne wyloty, turbiny i mocowania. Najbezpieczniejszym następnym krokiem jest odczytanie całego numeru SERVICE i porównanie części z katalogiem dla tego wariantu urządzenia. Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Whirlpool.
FAQ – klapy, turbiny i akcesoria do okapów Whirlpool
Czy grzechotanie oznacza uszkodzenie klapy zwrotnej?
Może na nie wskazywać, zwłaszcza gdy dźwięk dochodzi z wylotu i pojawia się podczas uruchamiania, wyłączania lub podmuchów wiatru. Podobny hałas powodują jednak luźny przewód, komin dekoracyjny, filtr albo pęknięta turbina. Najpierw trzeba zlokalizować źródło dźwięku.
Czy można użyć mniejszej redukcji, jeżeli kanał w ścianie jest wąski?
Technicznie połączenie może być możliwe, ale przewężenie zwiększa opory przepływu, może obniżyć wydajność i podnieść poziom hałasu. Dopuszczalną średnicę oraz sposób podłączenia należy sprawdzić w instrukcji konkretnego okapu i wymaganiach instalacji budynku.
Jak sprawdzić turbinę bez miernika?
Po odłączeniu zasilania obejrzyj łopatki i piastę, a następnie powoli obróć wirnik ręką. Ocieranie, bicie, pęknięcie lub brak łopatki świadczą o problemie mechanicznym. Taki test nie potwierdza sprawności silnika, kondensatora ani sterowania.
Czy cofanie zapachów z kanału zawsze oznacza niesprawną klapę?
Nie. Klapa może być zablokowana lub uszkodzona, lecz cofanie powietrza może wynikać także z ciągu wstecznego, wspólnego kanału, podmuchów wiatru albo braku nawiewu. Sprawdzenie klapy jest jednym z etapów diagnostyki, a nie pełnym rozstrzygnięciem.
Czy turbinę można przykleić po pęknięciu?
Nie jest to zalecana naprawa. Klejenie zmienia rozkład masy i może nie wytrzymać obrotów, powodując drgania, dalsze pęknięcie oraz przeciążenie silnika. Uszkodzony wirnik należy wymienić na wariant zgodny katalogowo.
Gdzie znaleźć numer potrzebny do doboru części Whirlpool?
Numer serwisowy znajduje się na tabliczce znamionowej wewnątrz okapu, zwykle za filtrem przeciwtłuszczowym. Odczytaj pełny model i cały numer umieszczony pod słowem SERVICE; sam skrócony model może nie wskazywać wersji technicznej urządzenia.
