Potencjometry indukcji do kuchenek Amica
Potencjometr indukcji przekazuje do elektroniki informację o położeniu pokrętła i wybranym poziomie mocy. Jego usterkę mogą sugerować skoki wskazań, martwe zakresy lub brak reakcji jednego regulatora, ale brak grzania ma również inne przyczyny. Część dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego kuchenki Amica.
Jaką funkcję pełni potencjometr indukcji?
W kuchenkach Amica z indukcyjną płytą sterowaną pokrętłami potencjometr jest elementem interfejsu użytkownika. Przekazuje elektronice informację o ustawieniu regulatora, natomiast nie zasila cewki i nie reguluje bezpośrednio prądu płynącego przez pole grzejne. Właściwe sterowanie mocą, kontrola temperatury oraz rozpoznawanie naczynia odbywają się w elektronicznym układzie indukcji.
To rozróżnienie ma znaczenie podczas diagnozy. Jeżeli obrót pokrętła nie zmienia wskazania poziomu mocy albo wskazanie przeskakuje, warto sprawdzić potencjometr i jego połączenie. Jeżeli poziom na wyświetlaczu zmienia się prawidłowo, lecz pole nie wykrywa garnka lub nie grzeje, przyczyny należy szukać również po stronie naczynia, przewodów, czujnika temperatury, cewki albo modułu mocy.
Objawy, które mogą wskazywać na uszkodzenie regulatora
Podejrzenie potencjometru jest uzasadnione przede wszystkim wtedy, gdy problem jest wyraźnie związany z ruchem konkretnego pokrętła:
- wybrany poziom mocy nie pojawia się na wyświetlaczu;
- wartość zmienia się skokowo, mimo powolnego obracania pokrętła;
- część zakresu obrotu nie wywołuje żadnej reakcji;
- reakcja pojawia się dopiero po dociśnięciu albo poruszeniu osi;
- ustawienie jednego pola zachowuje się inaczej niż pozostałe regulatory tego samego typu;
- obudowa, oś lub mocowanie są pęknięte, a pokrętło ma nadmierny luz.
Takie objawy nie stanowią jeszcze dowodu uszkodzenia samej części. Podobne zachowanie może powodować luźna wtyczka, przerwany przewód, zabrudzone lub przegrzane złącze, uszkodzenie płytki interfejsu albo brak prawidłowego zasilania elektroniki sterującej.
Jak odróżnić usterkę potencjometru od problemu pola indukcyjnego?
| Objaw | Co sprawdzić najpierw | Jak interpretować wynik |
| Wyświetlacz nie reaguje na jedno pokrętło | Osadzenie pokrętła, oś, wtyczkę i przewody regulatora | Uszkodzenie ograniczone do jednego toru sterowania zwiększa prawdopodobieństwo problemu z potencjometrem lub jego połączeniem |
| Wskazanie mocy przeskakuje w tych samych położeniach | Mechanikę osi i przebieg sygnału podczas powolnego obrotu | Powtarzalne martwe punkty mogą oznaczać zużycie ścieżki lub styku ruchomego |
| Poziom mocy zmienia się prawidłowo, ale pole nie grzeje | Naczynie, wykrywanie garnka, komunikaty błędów i moduł danego pola | Poprawna reakcja wyświetlacza świadczy, że polecenie z regulatora dociera przynajmniej do części układu; nie potwierdza sprawności generatora indukcji |
| Nie działają wszystkie pokrętła lub cały panel | Zasilanie urządzenia, blokadę, połączenia panelu i zasilanie niskonapięciowe | Jednoczesna awaria kilku regulatorów jest mniej prawdopodobna niż wspólny problem z panelem, przewodem lub zasilaniem |
| Pole nie wykrywa tylko jednego garnka | To samo naczynie na innym polu oraz inne odpowiednie naczynie na podejrzanym polu | Jeśli problem podąża za garnkiem, wymiana potencjometru nie pomoże; jeśli pozostaje na jednym polu, potrzebna jest dalsza diagnostyka tego toru |
Przed zakupem części sprawdź także, czy urządzenie nie zostało wyłączone przez timer, blokadę lub zabezpieczenie termiczne. Zasłonięta wentylacja i przegrzanie mogą ograniczyć albo przerwać grzanie, mimo że regulator działa prawidłowo.
Czy potencjometr można sprawdzić multimetrem?
Najpierw trzeba ustalić rodzaj elementu. Pod podobną obudową mogą występować potencjometry rezystancyjne, przełączniki kodowe i enkodery. Test płynnej zmiany rezystancji jest miarodajny tylko dla części, która rzeczywiście zawiera ścieżkę oporową. Nie należy zakładać funkcji wyprowadzeń na podstawie ich położenia ani kopiować pinoutu z innego oznaczenia.
Jeżeli dokumentacja i oznaczenie części potwierdzają potencjometr rezystancyjny:
- Odłącz kuchenkę od wszystkich torów zasilania i zabezpiecz obwód przed przypadkowym włączeniem.
- Odłącz złącze potencjometru od układu. Pomiar w obwodzie może zostać zafałszowany przez rezystancje znajdujące się na płytce.
- Ustal zaciski końców ścieżki oraz suwaka na podstawie schematu części albo przez porównanie z identycznym, sprawnym regulatorem.
- Zmierz rezystancję między końcami ścieżki. Powinna pozostawać stabilna podczas obracania osi, ale jej wartość znamionową trzeba porównać z dokumentacją konkretnego wariantu.
- Zmierz rezystancję między suwakiem a jednym końcem ścieżki, powoli obracając oś. Szukaj ciągłej zmiany bez przerw, nagłych skoków i powtarzalnych martwych punktów. Powtórz kontrolę względem drugiego końca.
Brak ciągłości ścieżki lub zaniki sygnału w konkretnych położeniach przemawiają za uszkodzeniem regulatora. Płynny wynik nie potwierdza jednak sprawności całego sterowania — nadal możliwa jest usterka przewodu, złącza, płytki interfejsu albo komunikacji z modułem indukcji.
Nie podawaj napięcia z zewnętrznego zasilacza na nieznane wyprowadzenia. Pomiar sygnałów w pracującym urządzeniu wymaga schematu właściwego dla modelu, odpowiednich przyrządów i kwalifikacji do pracy przy obwodach niebezpiecznych.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Wewnątrz układu indukcyjnego występuje napięcie sieciowe, a kondensatory modułu mocy mogą pozostawać naładowane po odłączeniu urządzenia. Prace przy zasilonej kuchence nie są przeznaczone dla osoby bez przygotowania.
Dostęp do potencjometru i wymiana
W kuchenkach wolnostojących regulator znajduje się zwykle za przednim panelem, na osi pokrętła. Sposób zdjęcia panelu zależy od konstrukcji urządzenia: w jednej wersji dostęp uzyskuje się od góry po demontażu elementów obudowy, w innej konieczne jest częściowe odsłonięcie panelu sterowania. Nie należy podważać frontu, dopóki nie zostaną rozpoznane wszystkie mocowania.
Bezpieczna kolejność prac obejmuje:
- odłączenie wszystkich biegunów zasilania i potwierdzenie braku napięcia odpowiednim miernikiem;
- zdjęcie pokrętła bez wyginania osi regulatora;
- udokumentowanie rozmieszczenia przewodów i złączy przed ich odłączeniem;
- wypinanie złącza za obudowę, a nie przez ciągnięcie za przewody;
- porównanie położenia osi, ograniczników obrotu, mocowania oraz oznaczeń starej i nowej części;
- zamontowanie regulatora bez skręcania wiązki i bez pozostawienia przewodów przy ostrych krawędziach lub nagrzewających się elementach;
- sprawdzenie, czy pozycja „0” pokrętła odpowiada mechanicznemu położeniu regulatora.
Po złożeniu należy skontrolować stabilność pokrętła oraz działanie całego zakresu regulacji. Samodzielny potencjometr zasadniczo nie jest programowany, ale tej zasady nie wolno przenosić na kompletny panel lub moduł interfejsu, który w niektórych konstrukcjach może wymagać właściwej konfiguracji.
Potencjometr, enkoder czy dawkownik energii?
Nazwy podobnych części bywają mylone. Potencjometr rezystancyjny ma ograniczony zakres obrotu i przekazuje położenie przez zmianę sygnału analogowego. Enkoder może obracać się wielokrotnie lub generować kolejne impulsy zamiast płynnej zmiany rezystancji. Takie części znajdują się w kategorii przełączników elektronicznych i enkoderów Amica.
Z kolei mechaniczny regulator cyklicznie załączający klasyczne pole oporowe to dawkownik energii Amica. Nie jest on zamiennikiem regulatora współpracującego z elektroniką indukcji, nawet jeśli ma podobną oś i mieści się za takim samym pokrętłem.
Jak dobrać właściwy potencjometr indukcji Amica?

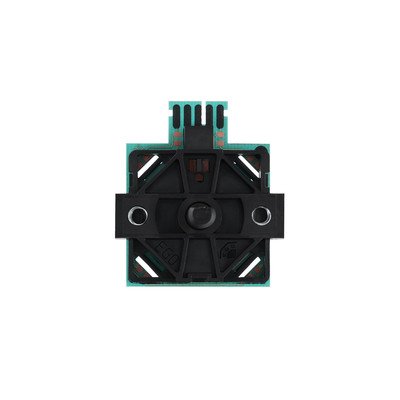

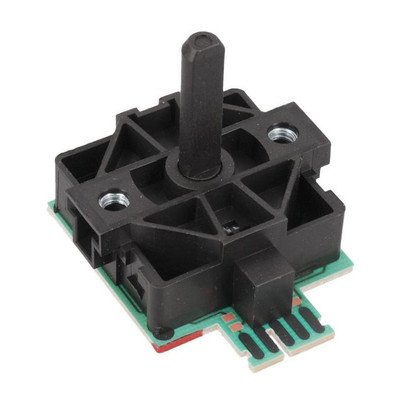

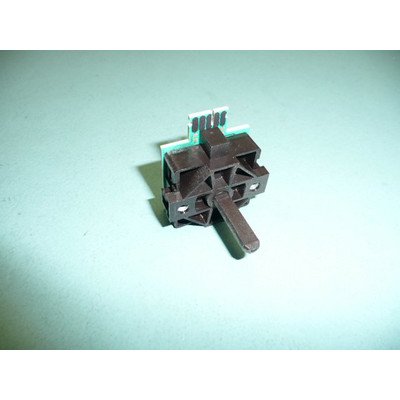

Nie dobieraj części wyłącznie po zdjęciu ani po skróconej nazwie modelu. W tej kategorii występują regulatory o różnych oznaczeniach, między innymi 44.02020.010, 44.02020.016 oraz odmienne wykonania opisane symbolami serii C*. Różnice mogą dotyczyć charakterystyki elektrycznej, zakresu i kierunku działania, pozycji osi, mocowania, złącza lub współpracy z określonym interfejsem.
Do sprawdzenia zgodności przygotuj:
- pełny model kuchenki Amica;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie umieszczone na starym potencjometrze;
- zdjęcie części, złącza i tabliczki znamionowej.
W kuchence wolnostojącej tabliczka znamionowa znajduje się zazwyczaj na tylnej powierzchni obudowy. Jeżeli nie można jej bezpiecznie odczytać bez przesuwania podłączonego urządzenia, dane mogą być również zapisane w karcie gwarancyjnej. Dopiero zgodność katalogowa z pełnymi oznaczeniami urządzenia pozwala rozstrzygnąć, czy podobnie wyglądający regulator jest właściwym wariantem.
FAQ – potencjometry indukcji Amica
Czy brak grzania jednego pola oznacza uszkodzony potencjometr?
Nie. Potencjometr jest jednym z podejrzanych elementów, jeżeli wyświetlacz nie reaguje prawidłowo na ruch pokrętła. Gdy wybrany poziom jest pokazywany poprawnie, trzeba sprawdzić także naczynie, przewody, czujnik temperatury, cewkę i moduł mocy danego pola.
Dlaczego poziom mocy przeskakuje podczas obracania pokrętła?
Powodem może być zużyta ścieżka lub styk regulatora, ale również luźne złącze, pęknięty przewód albo uszkodzenie płytki interfejsu. Pomocny jest pomiar odłączonej części i porównanie przebiegu z identycznym, sprawnym regulatorem.
Czy można zmierzyć potencjometr bez odłączania przewodów?
Pomiar w obwodzie może dać mylący wynik, ponieważ elementy elektroniki tworzą dodatkowe drogi przepływu prądu pomiarowego. Do wiarygodniejszej kontroli rezystancji złącze potencjometru należy odłączyć zgodnie z procedurą serwisową.
Czy regulatory 44.02020.010 i 44.02020.016 są zamienne?
Nie należy tego zakładać. Różna końcówka oznaczenia może odpowiadać innemu wykonaniu elektrycznemu lub mechanicznemu. Zamienność trzeba potwierdzić według modelu, kodu wyrobu i numeru fabrycznego urządzenia.
Czy po wymianie potencjometru trzeba programować kuchenkę?
Sam pasywny regulator położenia zwykle nie wymaga programowania. Jeżeli wymieniany jest cały panel sterowania lub moduł współpracujący z generatorem indukcji, mogą obowiązywać dodatkowe czynności konfiguracyjne właściwe dla danego urządzenia.
Jakie dane są potrzebne do doboru części do kuchenki Amica?
Potrzebny jest pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Warto dołączyć również czytelne zdjęcie oznaczenia starego regulatora, jego osi, mocowania i złącza.
