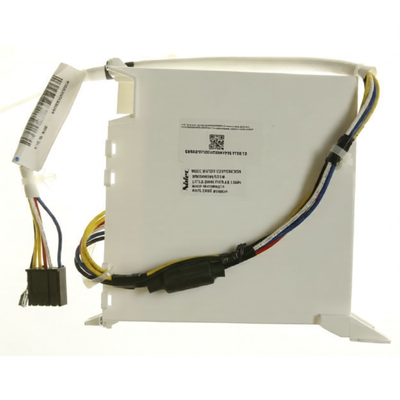

Moduły sterujące, programatory i elektronika do pralek Whirlpool
Moduły sterujące i programatory do pralek Whirlpool odpowiadają za realizację programu oraz obsługę podzespołów. Brak reakcji, przerywanie cyklu lub błędne sterowanie nie przesądzają jednak o awarii elektroniki. Przed zakupem należy sprawdzić zasilanie, połączenia i element wskazany przez objawy, a część dobrać po pełnym, zwykle 12-cyfrowym numerze serwisowym urządzenia.
Jaki rodzaj elektroniki może być potrzebny?

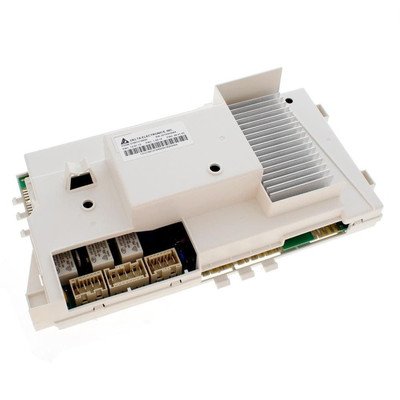

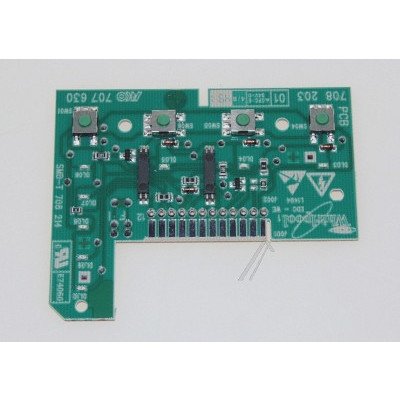

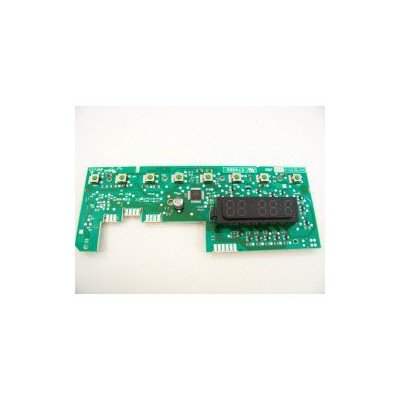

W pralkach Whirlpool określenia „moduł” i „programator” mogą dotyczyć różnych podzespołów. Moduł główny steruje przebiegiem cyklu i załącza odbiorniki, takie jak elektrozawór, grzałka, pompa lub silnik. Osobna płytka może obsługiwać wyświetlacz, przyciski albo pola dotykowe. W starszych urządzeniach stosowano także programatory elektromechaniczne, których krzywki i styki przełączają kolejne etapy prania.
Rozróżnienie jest istotne podczas diagnostyki. Brak reakcji przycisków może wynikać z usterki panelu użytkownika, jego taśmy lub aktywnej blokady, mimo że moduł główny pozostaje sprawny. Z kolei działający wyświetlacz nie potwierdza, że obwody wykonawcze płyty prawidłowo sterują grzałką czy silnikiem.
Czy objawy rzeczywiście wskazują na moduł sterujący?
Uszkodzenie elektroniki może powodować całkowity brak reakcji, samoczynne resetowanie, zatrzymywanie programu w różnych momentach, brak sterowania jednym podzespołem albo nieprawidłowe wskazania panelu. Te same symptomy występują jednak przy przerwach w instalacji, zwarciu odbiornika, problemie z zasilaniem lub braku sygnału z czujnika.
| Objaw | Co sprawdzić przed modułem | Jak interpretować wynik |
| Pralka jest całkowicie martwa | Gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik, złącza i przewody doprowadzające zasilanie do płyty | Brak zasilania na wejściu elektroniki wskazuje na usterkę wcześniejszego elementu obwodu, a nie samego modułu |
| Panel działa, ale cykl nie startuje | Zamknięcie drzwi, blokadę, dopływ wody, stan pompy i funkcję blokady panelu | Moduł może celowo nie rozpocząć programu, jeśli nie otrzyma sygnału z blokady lub wykryje niespełniony warunek startu |
| Program zatrzymuje się z wodą w bębnie | Filtr, drożność odpływu, pompę i jej okablowanie | Elektronika zwykle nie przejdzie do wirowania, dopóki nie otrzyma informacji o opróżnieniu zbiornika |

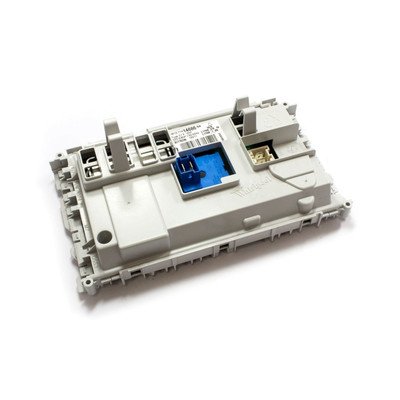

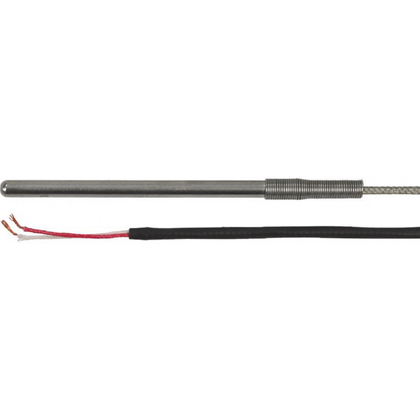

| Pralka nie grzeje albo przerywa przy grzaniu | Grzałkę, czujnik temperatury, upływność do obudowy, przewody i złącza | Sprawny sam obwód sterujący nie usunie usterki grzałki lub błędnego sygnału czujnika |
| Bęben nie obraca się lub nie wiruje | Silnik, szczotki w wersjach komutatorowych, czujnik obrotów, napęd i wiązkę | Dopiero po wykluczeniu napędu i połączeń można podejrzewać stopień sterowania silnikiem |
| Przyciski nie reagują, lecz kontrolki świecą | Blokadę klawiatury, płytkę panelu, taśmę komunikacyjną i złącza | Problem może dotyczyć interfejsu użytkownika, a nie głównej płyty mocy |
Jeśli usterka prowadzi do konkretnej grupy elementów, pomocne są kategorie: blokady drzwi, pompy odpływowe, grzałki i czujniki NTC, hydrostaty i czujniki poziomu oraz silniki i szczotki.
Jak sprawdzić instalację i elementy współpracujące?
Diagnostykę bez napięcia należy rozpocząć po odłączeniu pralki od sieci i upewnieniu się, że układy zasilacza zdążyły się rozładować. Wtyki trzeba oglądać pod kątem poluzowania, korozji, osmalenia i nadtopienia. Szczególnej uwagi wymagają połączenia odbiorników pobierających większy prąd oraz miejsca narażone na wodę i detergent.
Ciągłość przewodu sprawdza się omomierzem między jego końcami, najlepiej po odłączeniu przynajmniej jednego złącza od badanego obwodu. Wysoka albo zmienna rezystancja podczas delikatnego poruszania wiązką może wskazywać na pękniętą żyłę lub uszkodzony styk. Poprawny pomiar ciągłości nie potwierdza jednak stanu izolacji ani zachowania połączenia pod obciążeniem.
Grzałkę, czujnik temperatury, pompę i uzwojenia silnika mierzy się po odłączeniu od elektroniki. Wynik należy porównać z dokumentacją danego wykonania pralki, ponieważ nie istnieje jedna prawidłowa rezystancja wspólna dla wszystkich części Whirlpool. Oprócz ciągłości ważna może być upływność do obudowy, której zwykły multimetr nie zawsze wiarygodnie ujawni. Zwarcie odbiornika lub uszkodzona izolacja mogą ponownie zniszczyć naprawiony albo nowy moduł.
Pomiary pod napięciem na module są przeznaczone dla wykwalifikowanego serwisanta. Wymagają schematu właściwego dla modelu, odpowiednich uprawnień, izolowanych przyrządów i zabezpieczenia przed porażeniem oraz przypadkowym zwarciem. Obecność napięcia wejściowego przy braku napięć zasilających układy sterujące może kierować uwagę na zasilacz płyty, ale nie rozstrzyga, czy przyczyną jest sama płyta, czy zwarcie w dołączonym panelu lub innym obwodzie.
Oględziny modułu i znaczenie kodów błędów

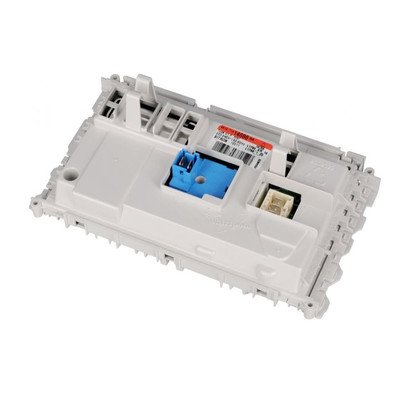

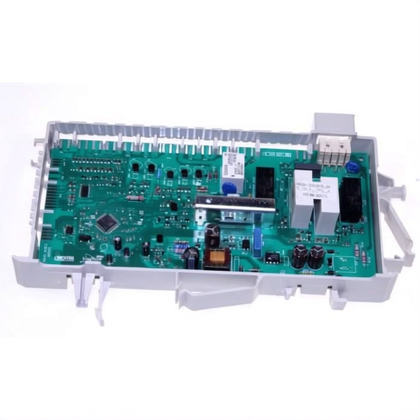

Po wymontowaniu elektroniki warto szukać śladów przegrzania, pęknięć lutów, zwęglonych fragmentów laminatu, korozji, osadu po zalaniu oraz uszkodzeń złączy. Widoczne przepalenie jest ważną wskazówką, ale czysta płytka nie oznacza sprawności — awaria może dotyczyć elementu półprzewodnikowego, pamięci, zasilacza lub oprogramowania bez wyraźnych śladów.
Trzeba również ustalić, skąd pochodziła wilgoć albo przeciążenie. Wymiana płyty bez usunięcia przecieku, uszkodzonego odbiornika czy wypalonego konektora naraża nową część na kolejną awarię.
Kod błędu wskazuje obwód, w którym sterownik rozpoznał nieprawidłowość, a nie część, którą należy automatycznie wymienić. Znaczenie kodów zależy od platformy konstrukcyjnej i pełnego oznaczenia urządzenia. Przykładowo błąd komunikacji może wynikać z modułu głównego, płytki panelu, zasilania jednej z płyt albo przewodów między nimi. Kod związany z grzaniem nie odróżnia bez dodatkowych pomiarów usterki grzałki, czujnika, przekaźnika i instalacji.
Naprawa płyty czy wymiana całego modułu?
Naprawa elektroniczna może być uzasadniona, gdy uszkodzenie jest miejscowe, da się ustalić jego przyczynę i dostępna jest metoda sprawdzenia płyty po naprawie. Dotyczy to między innymi wybranych usterek zasilacza, połączeń lutowanych, przekaźników lub elementów wykonawczych. Samo zastąpienie przepalonego elementu bez sprawdzenia współpracujących obwodów może zakończyć się jego natychmiastowym ponownym uszkodzeniem.
Zwęglony laminat, rozległa korozja, uszkodzenie procesora albo brak dostępu do właściwego wsadu mogą przemawiać za wymianą kompletnego zespołu. Naprawa płyt wymaga umiejętności pracy z elektroniką zasilaną bezpośrednio z sieci, dokumentacji i wyposażenia pozwalającego bezpiecznie ocenić rezultat. Nie należy mostkować przekaźników, blokad ani zabezpieczeń w celu przywrócenia pracy pralki.
Jak uzyskać dostęp i wymienić elektronikę?
W pralkach ładowanych od frontu moduł główny może znajdować się za panelem sterowania, pod górnym blatem albo w dolnej części obudowy. W konstrukcjach ładowanych od góry elektronika lub programator bywają zamontowane w konsoli. Nie istnieje jedna kolejność demontażu właściwa dla wszystkich pralek Whirlpool, dlatego przed zdjęciem obudowy należy sprawdzić dokumentację konkretnej platformy.
Typowa procedura obejmuje:
- Odłączenie zasilania i zakręcenie dopływu wody, jeśli pralkę trzeba odsunąć lub przechylić.
- Zdjęcie elementu obudowy zapewniającego dostęp do właściwej płyty.
- Wykonanie zdjęć złączy oraz oznaczenie przewodów, których położenie nie jest jednoznaczne.
- Zwolnienie zatrzasków wtyków bez ciągnięcia za przewody.
- Przełożenie modułu wraz z osłoną albo odpięcie płyty od uchwytów zgodnie z jej konstrukcją.
- Sprawdzenie, czy żaden konektor nie jest luźny, skorodowany lub przegrzany przed podłączeniem nowej części.
- Kontrolę funkcji pralki po montażu, w tym startu programu, pobierania i odpompowania wody oraz braku wycieku.
Płytkę należy chronić przed wyładowaniami elektrostatycznymi i nie dotykać niepotrzebnie jej ścieżek ani styków. Wtyczki o podobnym kształcie trzeba podłączać na podstawie zdjęć, oznaczeń i prowadzenia wiązki, a nie kolorów przewodów zaobserwowanych w innym modelu.
Programowanie i dobór modułu do pralki Whirlpool

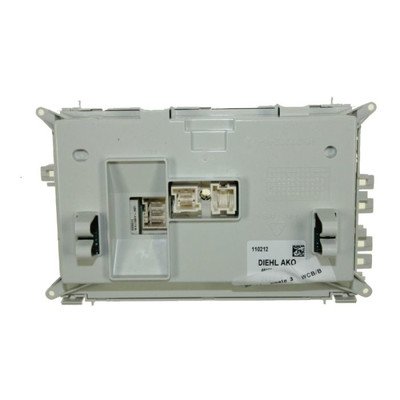

Wygląd obudowy, liczba złączy i skrócona nazwa modelu nie wystarczają do potwierdzenia zgodności. Podobne płyty mogą mieć inne obciążenia wyjść, oprogramowanie, konfigurację silnika, układ czujników lub przypisanie funkcji panelu.

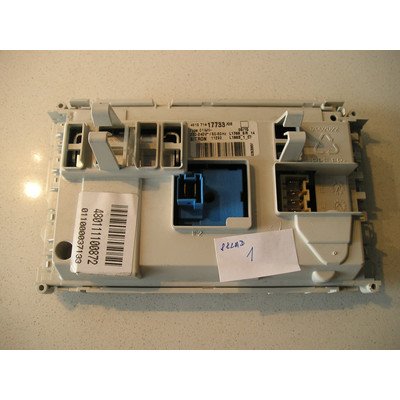

Do doboru części Whirlpool potrzebny jest pełny numer serwisowy z tabliczki znamionowej — zwykle ma 12 cyfr i często rozpoczyna się od 85. Należy przepisać go bez pomijania końcowych cyfr. Przydatny jest także pełny model, numer seryjny oraz oznaczenia ze starego modułu, ale numer samej płytki nie zawsze wystarcza, ponieważ producent może stosować zamiany katalogowe.

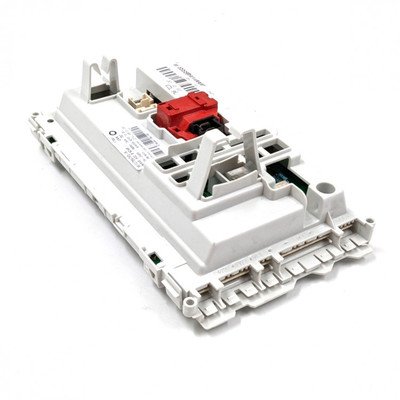

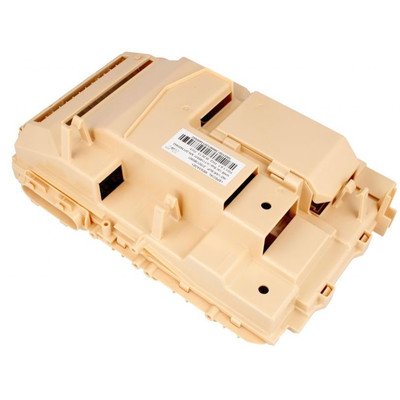

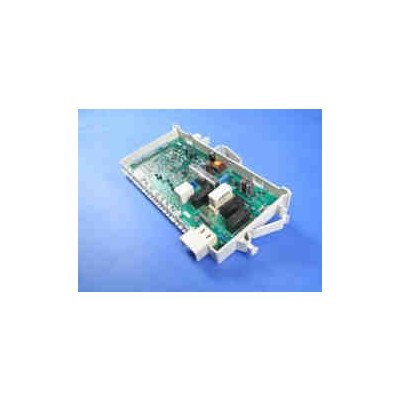

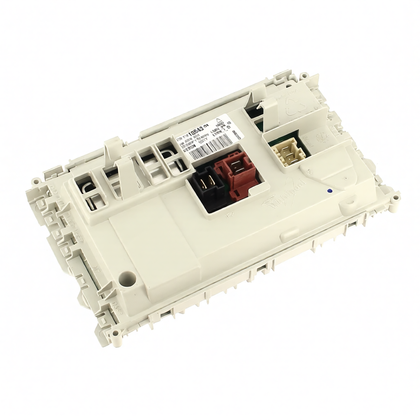

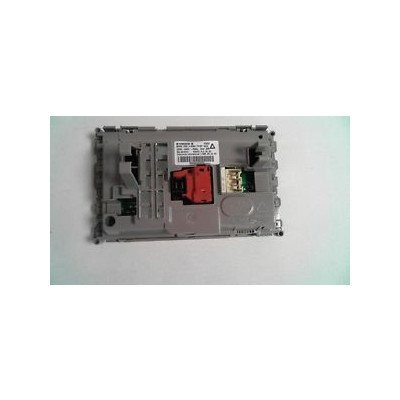

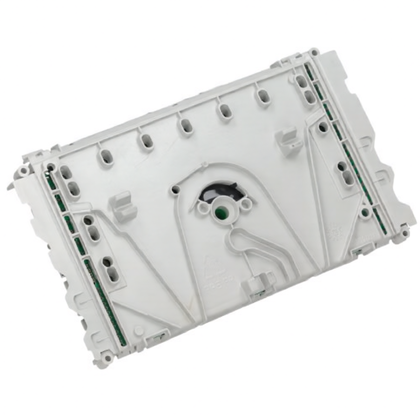

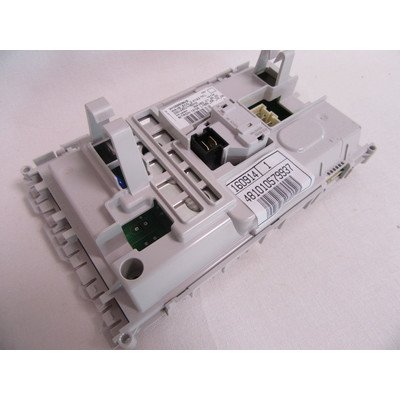

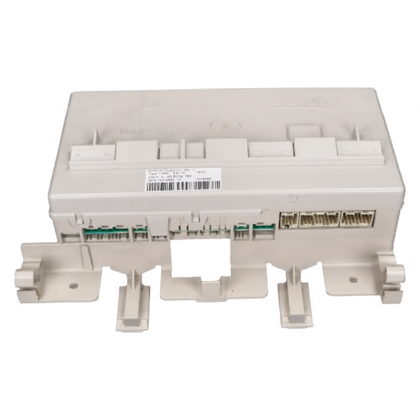

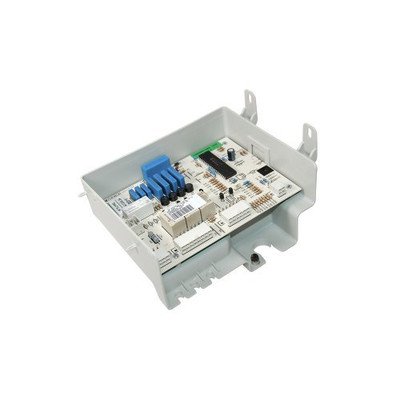

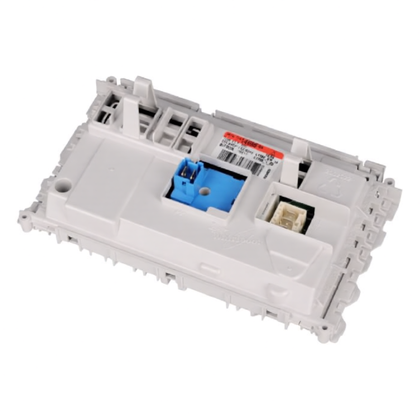

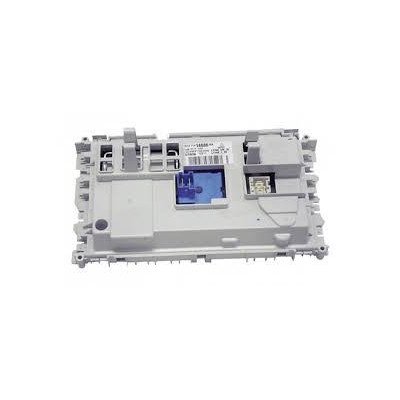

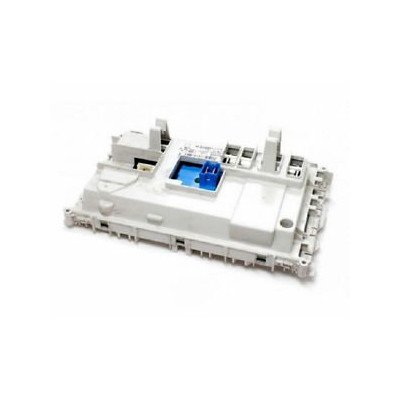

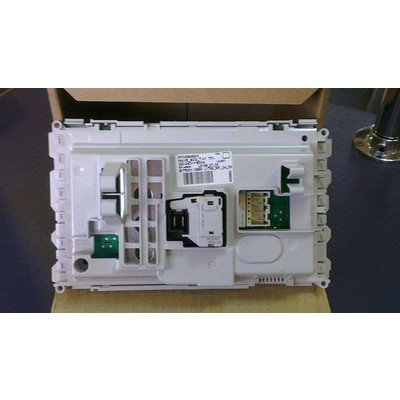

Nie każdy moduł jest dostarczany w takim samym stanie. Część może być fabrycznie skonfigurowana, zaprogramowana pod przekazane dane urządzenia albo wymagać konfiguracji po montażu. W niektórych rodzinach urządzeń procedura wykorzystuje numer serwisowy i numer seryjny, lecz nie wolno przenosić sposobu programowania jednej platformy na wszystkie pralki Whirlpool. Przed zakupem trzeba sprawdzić opis konkretnej części i ustalić, czy jest gotowa do pracy, wymaga zaprogramowania przed wysyłką, czy konfiguracji narzędziem serwisowym po instalacji.

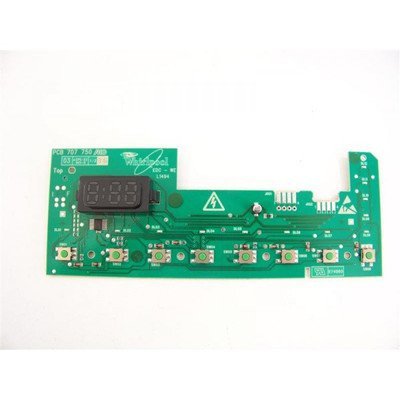

Jeśli problem dotyczy wyłącznie interfejsu użytkownika, odpowiednie elementy mogą znajdować się także w kategorii sterowników, wyświetlaczy i paneli sterowania. Pozostałe grupy podzespołów są dostępne w kategorii części do pralek i pralko-suszarek Whirlpool.
Przed zamówieniem odczytaj pełny numer serwisowy z tabliczki, porównaj numer katalogowy i wersję modułu oraz potwierdź sposób jego konfiguracji. Jeżeli oznaczenie jest nieczytelne, wykonaj wyraźne zdjęcie całej tabliczki znamionowej i naklejek znajdujących się na starej elektronice.
FAQ – moduły i programatory pralek Whirlpool
Czy brak reakcji pralki oznacza uszkodzony moduł?
Nie. Najpierw należy sprawdzić zasilanie, przewód, filtr przeciwzakłóceniowy, wyłącznik, połączenia i — zależnie od objawu — blokadę drzwi. Moduł można podejrzewać po potwierdzeniu jego prawidłowego zasilania i wykluczeniu prostszych przyczyn.
Czy działający wyświetlacz potwierdza sprawność modułu głównego?
Nie. Płyta może prawidłowo zasilać panel, a jednocześnie nie sterować jednym z odbiorników. Możliwa jest również sytuacja odwrotna: moduł główny działa, lecz uszkodzony panel, taśma albo komunikacja uniemożliwiają obsługę pralki.
Czy kod błędu wskazuje moduł do wymiany?
Zwykle nie wskazuje go bezpośrednio. Kod określa wykrytą nieprawidłowość lub obwód. Dopiero sprawdzenie czujnika, odbiornika, przewodów i złączy pozwala ocenić, czy problem znajduje się na płycie.
Czy nowy moduł Whirlpool trzeba programować?
Zależy to od numeru części, platformy pralki i sposobu przygotowania produktu. Niektóre moduły są skonfigurowane, inne programuje się na podstawie danych urządzenia, a część wymaga procedury serwisowej po montażu. Informację trzeba potwierdzić dla konkretnego wariantu.
Czy można przełożyć moduł wyglądający identycznie?
Nie należy dobierać go tylko po wyglądzie. Identyczna obudowa i złącza nie potwierdzają zgodności oprogramowania ani wyjść sterujących. Podstawą jest zgodność katalogowa z pełnym numerem serwisowym pralki.
Dlaczego nowy moduł może ponownie ulec uszkodzeniu?
Przyczyną może być nieusunięte zwarcie grzałki, pompy, silnika lub zaworu, uszkodzona wiązka, wypalony konektor albo przeciek na elektronikę. Przed montażem należy znaleźć przyczynę pierwotnej awarii i sprawdzić obwody współpracujące.
