Koła pasowe i śruby mocujące koła do pralek Whirlpool
Koła pasowe i śruby mocujące do pralek Whirlpool są potrzebne m.in. wtedy, gdy pasek spada, napęd hałasuje albo koło ma pęknięcie lub luz na osi bębna. Przed zakupem sprawdź także pasek, łożyska i mocowanie bębna. Właściwy wariant części dobiera się po 12-cyfrowym numerze serwisowym pralki, a nie wyłącznie po wyglądzie koła.
Kiedy podejrzewać koło pasowe lub jego śrubę?

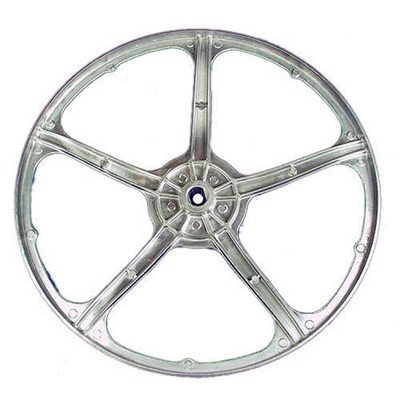

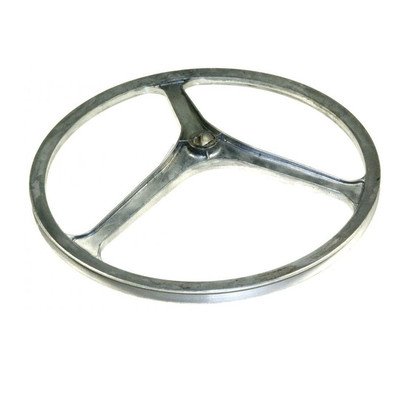

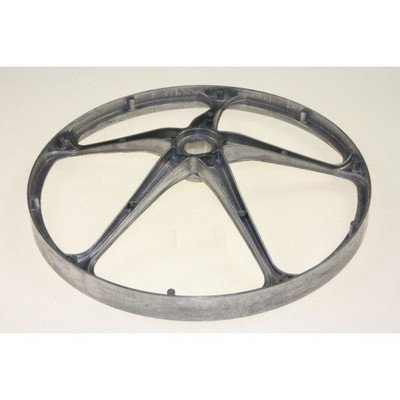

Koło pasowe bębna przenosi napęd z silnika za pośrednictwem paska. Usterka może dotyczyć samego koła, jego osadzenia na osi albo śruby, nakrętki czy innego elementu zabezpieczającego mocowanie. W pralkach mających napęd bezpośredni konstrukcja jest inna i duże koło pasowe z paskiem może w ogóle nie występować.
Na problem w obrębie koła mogą wskazywać:
- powtarzające się spadanie paska napędowego;
- widoczne bicie koła na boki podczas powolnego obracania bębna;
- metaliczne stukanie zgodne z obrotami bębna;
- ślady tarcia paska o krawędź koła lub obudowę;
- pył gumowy, postrzępione krawędzie paska albo nierównomiernie wytarte rowki;
- wyczuwalny luz koła na osi, mimo że śruba mocująca jest dokręcona;
- pęknięcia ramion, piasty lub bieżni koła;
- obracanie się silnika bez napędzania bębna, jeśli pasek spadł albo został zerwany.
Sam brak obrotów bębna nie potwierdza jednak uszkodzenia koła. Pralka może nie wirować również z powodu problemu z odpompowaniem wody, blokadą drzwi, silnikiem, jego szczotkami, sterowaniem lub układem wykrywania prędkości.
Spadający pasek: co sprawdzić przed zakupem koła?
Jeżeli pasek spadł tylko raz, przyczyną mogło być wyjątkowo ciężkie lub źle rozłożone pranie. Gdy problem wraca, samo ponowne założenie paska zwykle nie usuwa źródła usterki.
| Wynik kontroli | Możliwa przyczyna | Następny krok |
| Pasek jest pęknięty, rozwarstwiony, postrzępiony lub ma starte żebra | Zużycie paska albo jego praca na przekoszonym kole | Sprawdź współosiowość kół i stan bieżni przed wymianą paska |
| Koło porusza się na osi, a śruba jest poluzowana | Odkręcone mocowanie | Skontroluj gwint, powierzchnię osadzenia i zabezpieczenie śruby; samo dokręcenie nie wystarczy, jeśli piasta jest wyrobiona |
| Śruba jest dokręcona, lecz koło nadal kołysze się na osi | Zużyta piasta koła, uszkodzona oś albo element mocujący bęben | Zdemontuj koło i oceń osadzenie; nie próbuj usuwać luzu mocniejszym dokręcaniem |
| Koło obraca się nierówno razem z osią, a bęben ma luz góra–dół | Zużyte łożyska, uszkodzona oś lub podpora bębna | Zdiagnozuj ułożyskowanie i zespół piorący przed zamówieniem koła |
| Koło pracuje równo, ale pasek nadal schodzi na bok | Zużyty pasek, nieprawidłowe osadzenie na rowkach albo poluzowane mocowanie silnika | Sprawdź pasek, małe koło silnika i mocowania silnika |
Nie należy uruchamiać pralki ze spadającym paskiem. Pasek może przeciąć osłonę, uszkodzić przewody albo zostać zniszczony przez tarcie.
Jak odróżnić koło pasowe od łożysk i uszkodzenia bębna?
Najpierw odłącz pralkę od zasilania, zakręć dopływ wody i zaczekaj na całkowite zatrzymanie elementów. Po uzyskaniu dostępu do napędu obejrzyj koło przy dobrym oświetleniu.
- Sprawdź mocowanie koła. Chwyć koło oburącz i spróbuj poruszyć nim w kierunku osiowym oraz na boki. Wyraźne przemieszczanie się koła względem osi wskazuje na poluzowanie śruby lub zużycie osadzenia.
- Obróć koło powoli. Obserwuj zewnętrzną krawędź i bieżnię względem nieruchomego punktu obudowy, nie wkładając palców między pasek i koło. Miejscowe odchylenie może oznaczać odkształcenie koła, ale ruch całego bębna wymaga sprawdzenia łożysk i jego podpory.
- Zdejmij pasek i obróć bęben ręką. Szorstka praca, chrobotanie lub narastający szum wskazują bardziej na ułożyskowanie niż na samo koło. Cichy obrót nie wyklucza pęknięcia podpory bębna.
- Sprawdź luz bębna. W pralce ładowanej od frontu chwyć wewnętrzny bęben przy otworze drzwi i ostrożnie unieś go, obserwując jednocześnie koło. Ruch całego wału w łożyskach sugeruje ich zużycie. Jeżeli bęben przemieszcza się względem nieruchomego koła, podejrzenie pada na krzyżak lub połączenie bębna z osią.
W pralkach ładowanych od góry stosowane są inne rozwiązania wałków, piast i ułożyskowań. Widoczne bicie koła może tam wynikać także z uszkodzenia lub korozji elementu podpierającego bęben. Wymiana samego koła nie skoryguje krzywej osi.
Do oceny koła pasowego nie jest potrzebny miernik elektryczny. Najważniejsze są oględziny, kontrola luzów oraz obserwacja toru paska. Pomiary elektryczne mają sens dopiero przy diagnostyce silnika lub sterowania, gdy mechaniczny układ napędowy jest kompletny i porusza się swobodnie.
Jeśli kontrola wskazuje na ułożyskowanie, odpowiednich elementów szukaj w kategorii łożyska i zestawy naprawcze do pralek Whirlpool. Uszkodzenie krzyżaka, osi albo nierozbieralnego zbiornika może natomiast wymagać dobrania części z grupy bębny, zbiorniki i zespoły piorące Whirlpool.
Jak uzyskać dostęp do koła pasowego?
W wielu pralkach Whirlpool ładowanych od frontu duże koło znajduje się za tylną osłoną, na osi bębna. W części konstrukcji dostęp zapewnia tylko mniejszy panel rewizyjny albo demontaż dodatkowych elementów obudowy. W pralkach ładowanych od góry napęd może znajdować się za osłoną boczną lub w dolnej części urządzenia.
Przed zdjęciem panelu:
- wyjmij wtyczkę z gniazda i zakręć zawór wody;
- odsuń pralkę bez napinania węży;
- przygotuj rękawice chroniące przed ostrymi krawędziami blach;
- odkładaj śruby obudowy oddzielnie, aby nie pomylić ich ze śrubą koła;
- sfotografuj ułożenie paska i położenie jego żeber na małym kole silnika.
Nie uruchamiaj urządzenia przy zdjętej osłonie w celu obserwowania napędu. Bezpieczniejszą ocenę bicia i prowadzenia paska wykonuje się przez ręczne obracanie koła po odłączeniu zasilania.
Wymiana koła pasowego i śruby mocującej
Typowa kolejność prac obejmuje zdjęcie osłony, zsunięcie paska, przytrzymanie koła i odkręcenie centralnego mocowania. Pasek można stopniowo sprowadzić z dużego koła podczas jego ręcznego obracania. Trzeba uważać, aby nie przyciąć palców między paskiem a bieżnią.
Po zdjęciu koła sprawdź:
- czy otwór lub wielowypust piasty nie jest zaokrąglony i wyrobiony;
- czy powierzchnia osi nie ma zadziorów, korozji ani śladów obracania się luźnego koła;
- czy gwint nie jest zerwany, rozciągnięty lub zanieczyszczony;
- czy koło nie ma pęknięć przy ramionach i centralnej piaście;
- czy podkładka, zabezpieczenie gwintu albo inny element ustalający odpowiada rozwiązaniu fabrycznemu.
Nowe koło musi osiąść do końca i we właściwym położeniu względem wypustu, wpustu lub wielowypustu. Nie wolno wciągać źle ustawionego koła siłą za pomocą śruby, ponieważ może to uszkodzić piastę albo gwint osi.

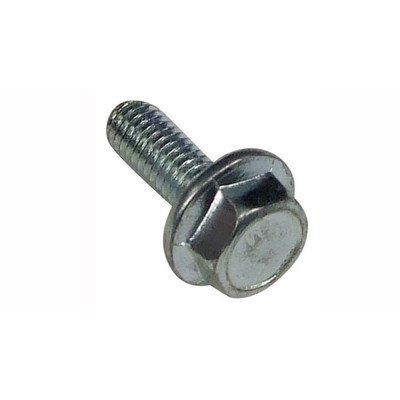

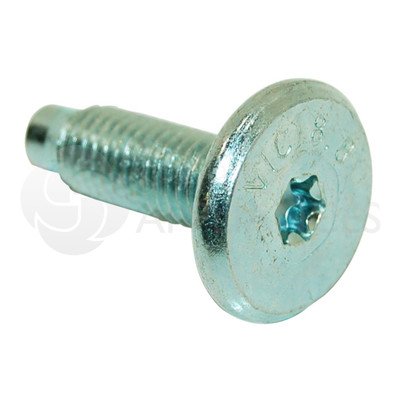

Nie istnieje jeden uniwersalny wymiar śruby ani moment dokręcania dla wszystkich pralek Whirlpool. Śruba M6x20 występująca w części urządzeń nie może być traktowana jako zamiennik do każdego modelu. Klasa śruby, długość, gwint, podkładka i sposób zabezpieczenia muszą odpowiadać dokumentacji konkretnego wariantu pralki. Jeżeli fabrycznie zastosowano środek zabezpieczający gwint, podkładkę sprężystą lub nakrętkę samohamowną, należy odtworzyć właśnie ten sposób montażu.
Urwana śruba, zerwany gwint lub mocno zapieczone połączenie wymagają odpowiednich narzędzi i doświadczenia. Nie należy wiercić bez kontroli głębokości, podgrzewać okolicy zbiornika otwartym płomieniem ani opierać łomu o plastikowy zbiornik. Takie działania mogą zmienić naprawę śruby w konieczność wymiany osi lub całego zespołu piorącego.
Po zamontowaniu koła załóż pasek zgodnie z konstrukcją pralki. W często spotykanym układzie pasek umieszcza się najpierw na małym kole silnika, a następnie stopniowo nawleka na duże koło podczas jego obracania. Po założeniu wykonaj kilka pełnych obrotów ręką. Pasek powinien pozostawać na właściwych rowkach i nie przesuwać się ku krawędzi. Dostępne warianty znajdziesz w kategorii paski napędowe do pralek Whirlpool.
Przed podłączeniem pralki zamontuj wszystkie osłony. Pierwszą próbę wykonaj z pustym bębnem, obserwując z zewnątrz, czy nie pojawia się stukanie, zapach tartej gumy lub nadmierne drganie.
Jak dobrać koło pasowe lub śrubę do pralki Whirlpool?
Podstawą doboru jest 12-cyfrowy numer serwisowy urządzenia, często rozpoczynający się od 85. Należy odczytać go w całości z tabliczki znamionowej. Sam model handlowy może obejmować kilka wersji produkcyjnych wyposażonych w inne koła, zbiorniki albo elementy mocujące.
Przy porównywaniu części znaczenie mają:
- zgodność katalogowa z numerem serwisowym pralki;
- numer części Whirlpool lub numer zastępujący starsze oznaczenie;
- średnica i profil bieżni koła;
- liczba oraz rozstaw rowków współpracujących z paskiem;
- kształt piasty i sposób połączenia z osią;
- wersja płaska lub wypukła;
- rodzaj, średnica, długość i klasa śruby;
- obecność właściwej podkładki lub zabezpieczenia mocowania.
Podobna średnica i pasujące zdjęcie nie potwierdzają zgodności. Dwa koła mogą różnić się odsunięciem bieżni od zbiornika, przez co pasek po montażu będzie prowadzony pod kątem. Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej, pełny numer serwisowy oraz — jeśli część została zdemontowana — zdjęcia koła, piasty i oznaczeń śruby.
FAQ – koła pasowe do pralek Whirlpool
Czy spadający pasek oznacza, że trzeba wymienić koło pasowe?
Nie. Najpierw sprawdź zużycie paska, dokręcenie śruby, luz piasty, mocowanie silnika, łożyska i podporę bębna. Koło kwalifikuje się do wymiany, gdy jest pęknięte, odkształcone lub ma wyrobione osadzenie.
Czy można tylko dokręcić poluzowaną śrubę koła?
Można ją ponownie zamocować wyłącznie wtedy, gdy gwint, oś i piasta koła nie zostały uszkodzone. Po dłuższej pracy z luzem otwór koła może się wyrobić, a mocniejsze dokręcenie nie przywróci prawidłowego osadzenia.
Dlaczego nowe koło nadal bije na boki?
Przyczyną może być niepełne osadzenie koła, zabrudzenie piasty, krzywa oś, zużyte łożyska albo uszkodzony krzyżak czy wałek bębna. Jeżeli koło obraca się nierówno razem z osią, wymiana kolejnego koła nie rozwiąże problemu.
Czy śruba M6x20 pasuje do każdej pralki Whirlpool?
Nie. Taki wymiar występuje tylko w części konstrukcji. Przed zakupem trzeba potwierdzić numer serwisowy pralki oraz katalogowe oznaczenie śruby, ponieważ różnić mogą się także skok gwintu, klasa wytrzymałości, łeb i zabezpieczenie.
Czy po wymianie koła trzeba wymienić również pasek?
Nie automatycznie. Pasek wymień, jeżeli jest popękany, rozciągnięty, rozwarstwiony, postrzępiony albo uszkodzony przez pracę na przekoszonym kole. Sprawny pasek można wykorzystać ponownie po sprawdzeniu jego oznaczenia i ułożenia.
Czy niewielkie bicie koła jest dopuszczalne?
Bez danych konkretnej konstrukcji nie należy przyjmować uniwersalnej wartości granicznej. Istotne jest, czy pasek pozostaje na swoim torze, koło nie ma luzu, bęben obraca się cicho, a odchylenie nie zwiększa się pod obciążeniem. Widoczne kołysanie połączone ze spadaniem paska wymaga dalszej diagnostyki.
