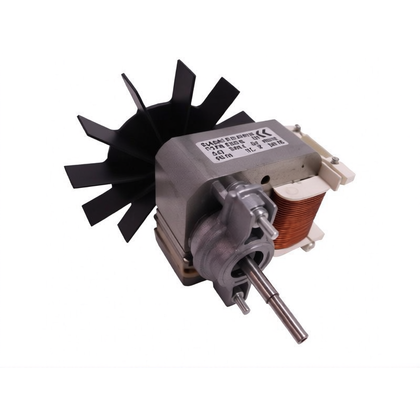

Silniki i szczotki węglowe silnika do pralek Whirlpool
Silniki i szczotki węglowe do pralek Whirlpool dobieraj po pełnym numerze serwisowym urządzenia, a nie wyłącznie po wyglądzie części. Brak obrotów bębna może wynikać również ze spadniętego paska, zablokowanego bębna, problemu z odpompowaniem wody, przewodami albo sterowaniem. Prawidłowa diagnostyka pozwala ustalić, czy wystarczy wymiana kompletu szczotek, czy potrzebny jest cały silnik.
Brak obrotów bębna nie oznacza od razu uszkodzenia silnika

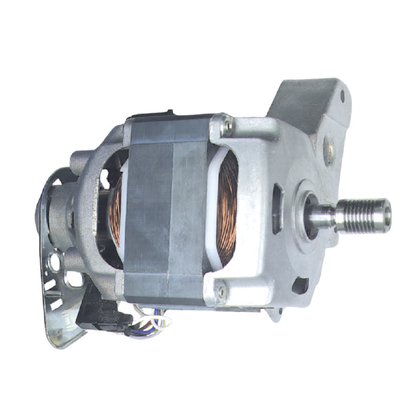

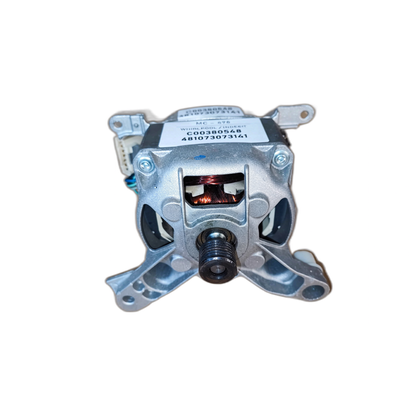

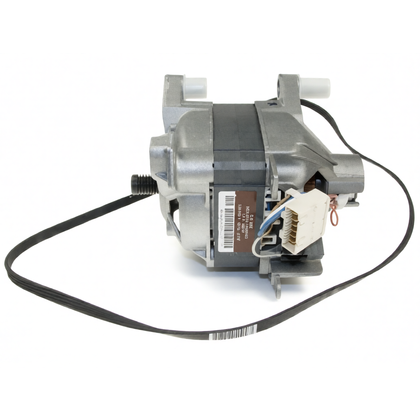

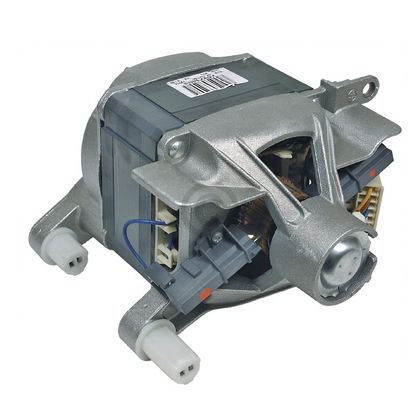

Silnik odpowiada za wolne ruchy rewersyjne podczas prania oraz za rozpędzenie bębna do wirowania. W zależności od konstrukcji pralki Whirlpool może to być silnik komutatorowy ze szczotkami węglowymi albo napęd bezszczotkowy sterowany przez układ elektroniczny. Szczotek nie można wymienić w silniku bezszczotkowym, dlatego typ napędu należy ustalić przed zamówieniem części.
Pierwsza obserwacja powinna dotyczyć momentu, w którym program się zatrzymuje:
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Silnik słychać, lecz bęben stoi | zsunięty lub zerwany pasek, luźne albo uszkodzone koło pasowe | Obrócić bęben ręką po odłączeniu pralki i skontrolować napęd pasowy. Odpowiednie części znajdują się w kategorii pasków do pralek Whirlpool. |
| Bęben nie wykonuje żadnych ruchów, ale pralka pobiera wodę | szczotki, uzwojenie, tachogenerator, przewody, złącze, sterowanie silnika lub blokada mechaniczna | Sprawdzić swobodę bębna, pasek, kostkę silnika i typ zastosowanego napędu. |
| Pralka pierze, lecz nie rozpoczyna wirowania | woda pozostała w zbiorniku, niewyważony wsad, problem z pompą, czujnikiem poziomu lub sterowaniem | Ustalić, czy woda została odpompowana. Jeśli nie, diagnostykę rozpocząć od układu odpływowego, a nie od silnika. Pompy są dostępne w kategorii pomp odpływowych Whirlpool. |
| Bęben obraca się szarpnięciami, silnik traci moc lub okresowo rusza po ponownym uruchomieniu | zużyte albo zawieszające się szczotki, uszkodzony komutator, niestabilne złącze, problem z kontrolą obrotów | Obejrzeć obie szczotki, komutator, przewody oraz tachogenerator. |
| Bęben ciężko obraca się ręką przy zdjętym pasku | łożyska, ciało obce między bębnem a zbiornikiem lub uszkodzenie zespołu piorącego | Nie uruchamiać pralki do czasu usunięcia oporu. Silnik może być sprawny, lecz przeciążany przez mechanikę. |
| Pralka głośno pracuje głównie podczas wirowania | łożyska bębna, amortyzatory, luźne koło, niewyważenie albo łożyska silnika | Porównać hałas przy ręcznym obracaniu bębna i silnika po zdjęciu paska. |
Jeżeli silnik obraca się, a bęben nie, problem znajduje się zwykle między wałem silnika a bębnem. Jeżeli bęben jest nieruchomy, ale w zbiorniku pozostaje woda, sterownik może celowo nie zezwalać na wirowanie. Z kolei ciężki obrót bębna przy zdjętym pasku kieruje diagnostykę w stronę łożysk i zespołu piorącego, a nie szczotek.
Jak rozpoznać zużyte szczotki silnika?
Szczotka przekazuje prąd do obracającego się komutatora. W czasie pracy stopniowo się skraca, a sprężyna przesuwa ją w uchwycie. Problemy zaczynają się nie tylko wtedy, gdy grafit jest krótki. Szczotka może również zakleszczyć się w szczotkotrzymaczu, pęknąć, mieć uszkodzoną linkę albo utracić prawidłowy docisk.
Po wyjęciu obu szczotek należy ocenić:
- czy element węglowy swobodnie przesuwa się w prowadnicy;
- czy sprężyna dociska go bez zacięć;
- czy linka i konektor nie są nadpalone lub przerwane;
- czy powierzchnia stykająca się z komutatorem nie jest ukruszona;
- czy obie szczotki są zużyte w podobnym stopniu;
- czy profil i skos powierzchni odpowiadają kierunkowi pracy danego silnika.
Nie istnieje jedna minimalna długość właściwa dla wszystkich szczotek Whirlpool. Istotne są konstrukcja uchwytu, położenie linki oraz możliwość utrzymania docisku w całym zakresie pracy. Pomiar samej długości bez porównania z właściwą częścią nie zawsze pozwala wydać pewną ocenę.
Szczotki wymienia się parami. Założenie jednej nowej szczotki i pozostawienie drugiej zużytej powoduje nierównomierny kontakt z komutatorem i nie jest prawidłową naprawą.
Co mówi wygląd komutatora?
Przy okazji kontroli szczotek trzeba obejrzeć miedziany komutator wirnika. Równa, ciemniejsza powierzchnia robocza nie musi oznaczać awarii. Niepokojące są natomiast głębokie rowki, wykruszenia, wystające lub poluzowane działki, miejscowe przypalenia oraz wyraźnie nierówna powierzchnia.
Silne iskrzenie nie jest jednoznacznym dowodem zużycia szczotek. Może je powodować także uszkodzenie wirnika, nierówność komutatora, niewłaściwy profil szczotki lub jej zacinanie się w prowadnicy. Jeżeli komutator ma poważne uszkodzenia, założenie nowych szczotek może dać tylko krótkotrwały efekt albo nie usunąć usterki. W takim przypadku należy ocenić możliwość fachowej regeneracji lub wymienić cały silnik.
Nie należy smarować szczotek ani komutatora. Pył węglowy usuwa się ostrożnie miękkim pędzlem i odkurzaczem, bez rozprowadzania go po elektronice oraz bez stosowania preparatów pozostawiających tłustą warstwę.
Pomiary silnika komutatorowego
Przed pomiarem pralkę trzeba odłączyć od zasilania, zamknąć dopływ wody i odłączyć kostkę silnika. Wyniki mierzone przez instalację pralki mogą być zafałszowane przez moduł, filtry i równoległe obwody.
Rozmieszczenie wyprowadzeń oraz oczekiwane wartości zależą od konkretnego silnika. Dlatego pinów nie należy rozpoznawać wyłącznie po kolorach przewodów ani na podstawie schematu innego modelu.\n
Ciągłość obwodów
Multimetr ustawiony na pomiar rezystancji pozwala wykryć przerwę w obwodzie szczotek, uzwojeń lub tachogeneratora. Wynik wskazujący przerwę może oznaczać między innymi zużytą lub zawieszoną szczotkę, uszkodzoną linkę, przerwę uzwojenia albo zadziałanie bądź uszkodzenie zabezpieczenia termicznego, jeśli występuje w danym wykonaniu.
Samo uzyskanie ciągłości nie potwierdza pełnej sprawności. Zwarcie części zwojów, usterka pojawiająca się po rozgrzaniu lub problem występujący wyłącznie pod obciążeniem mogą pozostać niewykryte podczas statycznego pomiaru.
Tachogenerator i kontrola prędkości
W wielu silnikach komutatorowych z tyłu wału znajduje się tachogenerator, który przekazuje sterownikowi informację o prędkości obrotowej. Można sprawdzić ciągłość jego cewki, a po prawidłowym zidentyfikowaniu wyprowadzeń również obserwować zmianę sygnału podczas ręcznego obracania wałem. Dokładna rezystancja i oczekiwana wartość napięcia zależą od wykonania silnika.
Brak ciągłości może wskazywać na przerwę cewki lub przewodów. Obecność rezystancji nie wyklucza jednak luźnego magnesu, niestabilnego złącza ani zaniku sygnału podczas pracy. Kod związany z kontrolą obrotów może być wywołany przez tachogenerator, przewody, brak rzeczywistego ruchu silnika lub układ sterujący.
Izolacja względem obudowy
Sprawdzenie ciągłości między zaciskami roboczymi a metalową obudową pozwala wykryć wyraźne zwarcie do masy. Zwykły multimetr nie zastępuje jednak pomiaru rezystancji izolacji odpowiednim miernikiem i właściwym napięciem probierczym. Taki pomiar oraz diagnostyka pracującego napędu są przeznaczone dla osoby posiadającej kwalifikacje i znającej dokumentację konkretnej pralki.
Opisane pomiary specjalistyczne i czynności przy obwodach pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno uruchamiać pralki z odsłoniętym napędem ani obchodzić blokad i zabezpieczeń.
Silnik bezszczotkowy – inna kolejność diagnostyki
Jeśli napęd nie ma komutatora i szczotkotrzymaczy, zakup szczotek nie rozwiąże problemu. W silnikach bezszczotkowych sprawdza się przede wszystkim wiązkę, złącza, uzwojenia, czujnik położenia lub prędkości oraz układ sterujący właściwy dla danego wykonania.
Pomiar przypadkowych pinów może uszkodzić elektronikę lub prowadzić do błędnych wniosków. Należy korzystać ze schematu serwisowego odpowiadającego pełnemu numerowi urządzenia. Awaria napędu bezszczotkowego nie musi oznaczać konieczności wymiany silnika — podobny objaw może dać falownik lub moduł sterujący pralki Whirlpool.
Kody błędów związane z napędem
Oznaczenia takie jak F06, F6 lub inne komunikaty dotyczące silnika nie mają jednego znaczenia dla wszystkich pralek Whirlpool. Interpretacja zależy od platformy konstrukcyjnej, panelu oraz wersji elektroniki. W części urządzeń komunikat może dotyczyć braku sygnału prędkości lub nieprawidłowej pracy silnika, ale sam kod nie wskazuje jeszcze części, którą trzeba kupić.
Przed zamówieniem silnika należy sprawdzić znaczenie kodu w instrukcji lub dokumentacji serwisowej właściwej dla pełnego numeru urządzenia, a następnie skontrolować mechanikę bębna, przewody, złącza, szczotki i sygnał kontroli obrotów.
Dostęp do silnika i wymiana szczotek
W wielu pralkach ładowanych od frontu silnik znajduje się pod zbiornikiem, a dostęp uzyskuje się od tyłu lub od spodu. W innych konstrukcjach konieczne jest zdjęcie dodatkowych paneli. Pralki ładowane od góry mogą mieć zupełnie inny układ, dlatego jednej kolejności demontażu nie należy stosować do wszystkich modeli.
Typowy zakres prac w napędzie pasowym obejmuje:
- Odłączenie urządzenia od sieci, zamknięcie wody i zabezpieczenie miejsca pracy.
- Zdjęcie panelu przewidzianego przez konstrukcję pralki.
- Udokumentowanie ułożenia wiązki i połączeń przed ich rozłączeniem.
- Zdjęcie paska po wcześniejszym sprawdzeniu jego przebiegu.
- Odłączenie kostki bez ciągnięcia za przewody.
- Podparcie silnika przed zwolnieniem mocowań — zespół może być ciężki i wysunąć się nagle.
- Wymianę obu szczotek lub całego silnika oraz ponowne zabezpieczenie przewodów z dala od ruchomych części.
Szczotkotrzymacze muszą zostać zamontowane po właściwej stronie i w prawidłowym położeniu. Szczotka o nieodpowiednim skosie może źle przylegać do komutatora. Po montażu trzeba ręcznie sprawdzić swobodę napędu, prawidłowe osadzenie paska i brak przewodów w pobliżu koła pasowego. Próbę działania przeprowadza się dopiero po zamontowaniu osłon.
Jeśli wymieniany jest cały silnik, należy porównać punkty mocowania, położenie osi, typ koła lub wieloklinu, złącze, czujnik obrotów i sposób prowadzenia paska. Podobne gabaryty nie potwierdzają zgodności.
Jak dobrać silnik lub szczotki do pralki Whirlpool?
Dla pralek Whirlpool podstawą doboru jest pełny numer serwisowy z tabliczki znamionowej, zwykle 12-cyfrowy i często rozpoczynający się od 85. Stosowane jest również określenie 12NC. Sam model handlowy może obejmować kilka wersji z różnymi silnikami, modułami lub szczotkotrzymaczami.
Przed zamówieniem przygotuj:
- pełny model pralki;
- kompletny numer serwisowy/12NC bez pomijania cyfr;
- numer części ze starego silnika lub szczotkotrzymacza, jeśli jest czytelny;
- typ silnika: komutatorowy albo bezszczotkowy;
- zdjęcie tabliczki znamionowej i oznaczeń silnika;
- w przypadku szczotek — kształt uchwytu, stronę montażu, złącze, wymiary grafitu i jego skos.
Moc, deklarowana prędkość obrotowa oraz podobna kostka nie wystarczają do potwierdzenia zgodności całego silnika. Przy szczotkach sam wymiar grafitu również może być niewystarczający, ponieważ różnić się mogą prowadnica, położenie przewodu i kierunek skosu. Najbezpieczniejszym następnym krokiem jest porównanie części z katalogiem według pełnego numeru serwisowego albo przesłanie zdjęcia całej tabliczki znamionowej do doboru.
FAQ – silniki i szczotki do pralek Whirlpool
Czy brak wirowania oznacza zużyte szczotki?
Nie. Jeżeli w pralce pozostaje woda, najpierw trzeba sprawdzić odpływ. Wirowanie może też blokować niewyważony wsad, usterka kontroli poziomu wody, spadnięty pasek, ciężko obracający się bęben albo problem ze sterowaniem. Szczotki są uzasadnionym podejrzeniem głównie w silniku komutatorowym, zwłaszcza gdy występują również szarpanie, spadek mocy lub nieregularne obroty.
Czy można wymienić tylko jedną szczotkę silnika?
Nie jest to prawidłowa naprawa. Obie szczotki pracowały przez ten sam czas i powinny zostać wymienione jako komplet właściwy dla danego silnika.
Czy silnik bezszczotkowy ma wymienne szczotki węglowe?
Nie. Taki silnik nie ma komutatora ani szczotek. Brak obrotów wymaga wówczas sprawdzenia uzwojeń, wiązki, czujników oraz elektronicznego układu sterowania zgodnie ze schematem konkretnej pralki.
Czy nowe szczotki naprawią silnik, który mocno iskrzy?
Tylko wtedy, gdy przyczyną są zużyte lub zacinające się szczotki, a komutator i uzwojenia pozostają sprawne. Głębokie rowki, przypalone działki albo silne iskrzenie utrzymujące się po prawidłowej wymianie wymagają dalszej oceny silnika.
Czy kod F06 wskazuje konieczność wymiany silnika?
Nie. Znaczenie kodu zależy od rodziny pralki. Może on być związany z brakiem ruchu lub sygnału kontroli obrotów, ale przyczyną mogą być również szczotki, tachogenerator, przewody, złącza, mechaniczna blokada albo elektronika.
Dlaczego numer modelu nie wystarcza do doboru części?
Jedna nazwa modelu może występować w kilku wariantach technicznych. Do potwierdzenia silnika lub szczotek potrzebny jest pełny numer serwisowy/12NC z tabliczki znamionowej, zwykle 12-cyfrowy i często rozpoczynający się od 85.
